Độ tin cậy và hiệu quả của hệ thống bơm là rất quan trọng trong vô số ứng dụng công nghiệp, thương mại và đô thị. Hoạt động không được kiểm soát, chạy cạn, mất pha và tình trạng quá tải là những nguyên nhân chính gây ra lỗi máy bơm, dẫn đến thời gian ngừng hoạt động tốn kém, lãng phí năng lượng và sửa chữa hoặc thay thế tốn kém. Để giải quyết những thách thức này, công nghệ điều khiển máy bơm tiên tiến đã trở nên cần thiết. Bộ điều khiển và bảo vệ máy bơm thông minh không còn là thứ xa xỉ mà là điều cần thiết cho các hoạt động hiện đại đang tìm cách tối ưu hóa hiệu suất và bảo vệ tài sản có giá trị.Máy móc ZEN, nhà sản xuất máy bơm hàng đầu Trung Quốc về các giải pháp điều khiển công nghiệp, cung cấp các giải pháp tiên tiến nhấtIBộ điều khiển và bảo vệ máy bơm thông minhđược thiết kế để có độ tin cậy và trí thông minh tối đa.
Bộ điều khiển và bảo vệ máy bơm thông minh là một thiết bị điện tử tiên tiến giúp tự động hóa hoạt động của máy bơm điện trong khi liên tục theo dõi các thông số hệ thống và điện quan trọng. Nó đóng vai trò vừa là bộ não vừa là người bảo vệ cho máy bơm. Không giống như các điều khiển cơ điện truyền thống, nó sử dụng logic dựa trên bộ vi xử lý để cung cấp khả năng điều khiển chính xác, bảo vệ toàn diện và những hiểu biết sâu sắc về vận hành có giá trị. Chức năng cốt lõi của thiết bị thông minh này là ngăn chặn những sự cố nghiêm trọng bằng cách phát hiện các tình trạng bất thường và thực hiện hành động khắc phục—chẳng hạn như tắt máy bơm—trước khi hư hỏng xảy ra.
Bộ điều khiển của ZEN Machinery được thiết kế để tích hợp liền mạch vào các hệ thống lắp đặt mới hoặc trang bị thêm các hệ thống hiện có, mang đến sự nâng cấp đáng kể về khả năng bảo vệ và chức năng.
Bộ vi xử lý là trái tim của Máy móc ZENBộ điều khiển bơm thông minhliên tục phân tích dữ liệu từ các cảm biến được kết nối và nguồn điện. Dưới đây là các chức năng chính nó thực hiện:
Các bảng sau đây trình bày chi tiết các thông số và khả năng tiêu chuẩn của dòng Bộ bảo vệ và Bộ điều khiển máy bơm thông minh ZEN Machinery điển hình. Thông số kỹ thuật có thể thay đổi tùy theo model.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Điện áp cung cấp | 100-240V AC, 50/60Hz (1 Pha); 380-480V AC, 50/60Hz (3 pha) |
| Phạm vi công suất động cơ | 0,37 kW đến 45 kW (0,5 HP đến 60 HP) - Tham khảo ý kiến để có xếp hạng cao hơn |
| Kiểm soát điện áp đầu ra | Đầu ra rơle (thường là 250V AC, 10A) |
| Đo lường hiện tại | Cảm biến trực tiếp thông qua CT bên trong (Máy biến dòng) |
| Điều chỉnh điểm đặt | Bàn phím kỹ thuật số hoặc chiết áp (phụ thuộc vào kiểu máy) |
| Mức độ bảo vệ (Bao vây) | IP20 (gắn bảng điều khiển) hoặc IP65 (vỏ gắn trường độc lập) |
| Nhiệt độ hoạt động | -10°C đến +55°C (14°F đến 131°F) |
| Tính năng | Chức năng | Phạm vi / Cài đặt có thể điều chỉnh |
|---|---|---|
| Bảo vệ quá tải | Ngắt dòng điện liên tục trên điểm đặt | 50% đến 115% FLA (Ampe tải đầy đủ) |
| Bảo vệ quá tải | Các chuyến đi trên dòng điện duy trì dưới điểm đặt | 20% đến 80% FLA |
| Bảo vệ chạy khô | Dựa trên đầu dò dòng điện ngầm hoặc bên ngoài | Thời gian trễ: 1-30 giây |
| Bắt đầu hẹn giờ trễ | Ngăn chặn việc đạp xe nhanh sau một chuyến đi hoặc mất điện | 1 đến 600 giây |
| Thời gian nghỉ ngơi (Tắt bơm) | Thời gian nhàn rỗi bắt buộc sau một chu kỳ chạy | 0 đến 999 giây |
| Bảo vệ pha (3P) | Mất mát, đảo ngược, mất cân bằng | Tự động phát hiện, thường là ngưỡng mất cân bằng 5-15% |
| Tự chẩn đoán | Giám sát mạch bên trong | Tự động |
Hỏi: Tại sao tôi cần Bộ điều khiển máy bơm thông minh thay vì chỉ công tắc áp suất tiêu chuẩn hoặc rơle quá tải nhiệt?
A: Công tắc áp suất chỉ điều khiển khởi động/dừng dựa trên áp suất. Rơle quá tải nhiệt cung cấp khả năng bảo vệ quá dòng cơ bản nhưng hoạt động chậm và không có khả năng bảo vệ chống lại sự cố chạy khô, thiếu tải hoặc lỗi pha. Bộ điều khiển máy bơm thông minh kết hợp tất cả các chức năng này thành một bộ phận, cung cấp khả năng bảo vệ điện tử nhanh hơn và chính xác hơn, bổ sung các tính năng tự động hóa như bộ hẹn giờ và đưa ra phản hồi chẩn đoán. Nó cung cấp một giải pháp tích hợp hoàn chỉnh cho cả việc kiểm soát và bảo vệ.
Câu hỏi: Làm cách nào để đặt cài đặt dòng điện (FLA) chính xác trên bộ điều khiển ZEN Machinery của tôi?
Trả lời: Phương pháp chính xác nhất là tìm định mức Cường độ dòng điện toàn tải (FLA) trên bảng tên của động cơ máy bơm. Nhập giá trị này vào bộ điều khiển trong khi cấu hình. Bộ điều khiển sử dụng thông số này làm cơ sở 100% để tính toán các điểm dừng quá tải và thiếu tải. Đừng bao giờ đoán giá trị này; cài đặt không chính xác có thể dẫn đến bảo vệ không đầy đủ hoặc vấp ngã khó chịu.
Hỏi: Bộ điều khiển có thể bảo vệ khỏi tình trạng chạy khô và quá tải trên cùng một máy bơm không?
Đ: Chắc chắn rồi. Đây là sức mạnh cốt lõi. Bộ điều khiển giám sát dòng điện đồng thời cho cả hai điều kiện. Tình trạng chạy khô thường biểu hiện dưới dạng dòng điện động cơdướiđiểm đặt dưới tải (vì không có tải từ chất lỏng), trong khi kẹt cơ học hoặc tắc nghẽn gây ra dòng điệnbên trênđiểm đặt quá tải. Bộ máy ZEN sẽ ngắt và chỉ ra lỗi cụ thể cho một trong hai trường hợp.
Hỏi: Việc cài đặt có phức tạp không? Tôi có cần các công cụ hoặc đào tạo đặc biệt không?
Đáp: Việc lắp đặt rất đơn giản đối với thợ điện có trình độ. Bộ điều khiển được nối nối tiếp với cuộn dây tiếp điểm nguồn của động cơ máy bơm (đối với động cơ nhỏ hơn, nó có thể chuyển đổi nguồn trực tiếp). Các bước chính bao gồm việc kết nối nguồn điện, đầu ra điều khiển với công tắc tơ và luồn cáp nguồn động cơ qua các máy biến dòng bên trong (CT). Cấu hình thông qua bàn phím được điều khiển bằng menu. Cần có kiến thức cơ bản về điện và hướng dẫn sử dụng sản phẩm.
Hỏi: Hệ thống máy bơm của tôi sử dụng nhiều máy bơm. Một bộ điều khiển có thể quản lý chúng?
Đáp: Bộ điều khiển động cơ đơn tiêu chuẩn được dành riêng cho một máy bơm. Tuy nhiên, ZEN Machinery cung cấp các mẫu bộ điều khiển nhiều máy bơm chuyên dụng được thiết kế dành riêng cho các hệ thống xoay chiều/độ trễ hoặc chế độ làm việc. Các thiết bị tiên tiến này có thể sắp xếp tối đa 4 máy bơm, quản lý sự luân phiên để mài mòn đều và cung cấp sự bảo vệ riêng cho từng động cơ. Đối với các ứng dụng nhiều máy bơm, việc chỉ định bộ điều khiển hệ thống chính xác là rất quan trọng.
Hỏi: Điều gì xảy ra sau một chuyến đi bị lỗi? Máy bơm có tự động khởi động lại không?
A: Cái này có thể cấu hình được. Sau khi xảy ra lỗi (như chạy cạn hoặc quá tải), bộ điều khiển sẽ khóa và yêu cầu đặt lại thủ công (thường thông qua nút hoặc nguồn điện) để đảm bảo nguyên nhân lỗi được điều tra. Tuy nhiên, đối với các chức năng như hẹn giờ khởi động hoặc hẹn giờ nghỉ, quá trình khởi động lại hoàn toàn tự động sau khi chu kỳ hẹn giờ hoàn tất. Việc thiết lập lại thủ công đối với các lỗi chính hãng là một tính năng an toàn quan trọng.
Hỏi: Bộ điều khiển ZEN Machinery xử lý sự dao động điện áp như thế nào?
Trả lời: Bộ điều khiển được thiết kế để hoạt động trong phạm vi điện áp đầu vào rộng (ví dụ: 100-240V AC). Họ liên tục theo dõi điện áp cung cấp. Các điều kiện điện áp thấp hoặc quá điện áp đáng kể có thể được phát hiện và có thể kích hoạt ngắt bảo vệ vì những điều kiện này có thể gây hại cho động cơ máy bơm. Các ngưỡng chính xác phụ thuộc vào kiểu máy và cấu hình.
Bộ điều khiển bơm đơn C-W1 chất lượng cao của ZEN Machinery được trang bị các chức năng điều khiển sau: đầu dò điện cực xung/công tắc phao/tiếp điểm điện; đồng hồ đo áp suất/rơle áp suất; màn hình là màn hình LCD động bằng tiếng Anh; chế độ điều khiển bằng tay/tự động, cũng như các chức năng bảo vệ đầy đủ ở cả chế độ thủ công và tự động.

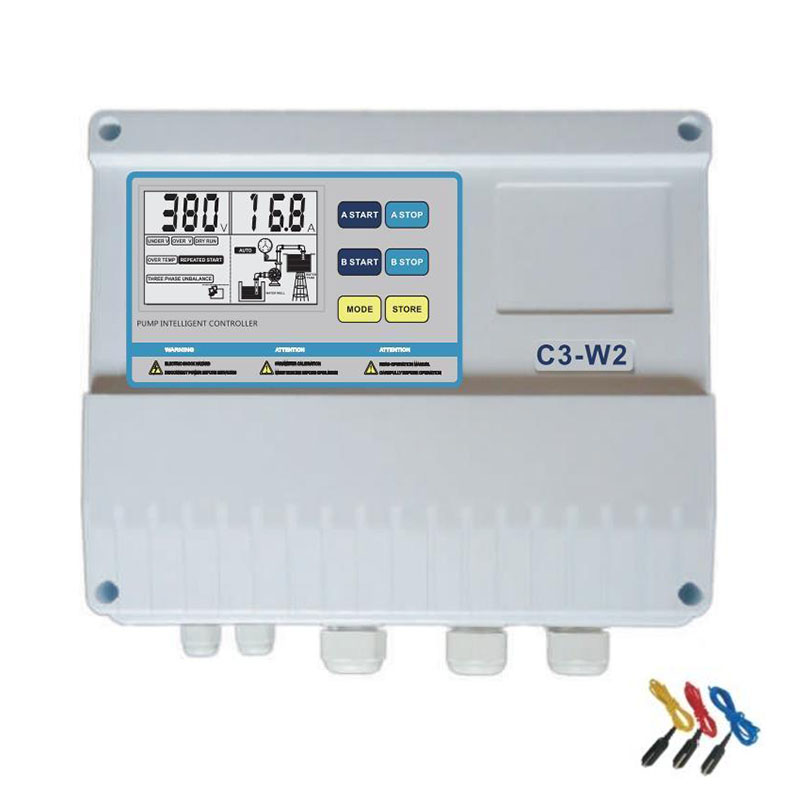

Bộ điều khiển bơm kép C-W2 chất lượng cao của ZEN Machinery được trang bị các chức năng điều khiển sau: đầu dò điện cực xung/công tắc phao/tiếp điểm điện; đồng hồ đo áp suất/rơle; màn hình là màn hình LCD động bằng tiếng Anh; chế độ điều khiển bằng tay/tự động và các chức năng bảo vệ đầy đủ ở cả chế độ thủ công và tự động.

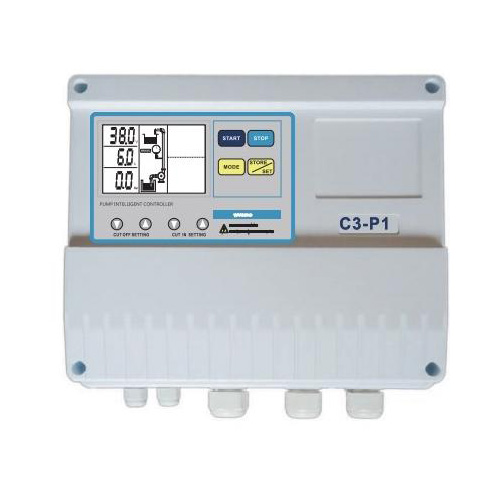

Bộ điều khiển bơm đơn tăng áp C-P1 chất lượng cao của ZEN Machinery được trang bị các chức năng điều khiển sau: đầu dò điện cực xung/công tắc phao/tiếp điểm điện; đồng hồ đo áp suất/rơle; màn hình là màn hình LCD động có độ phân giải cao bằng tiếng Anh; chế độ điều khiển bằng tay/tự động, cũng như các chức năng bảo vệ đầy đủ ở cả chế độ thủ công và tự động.

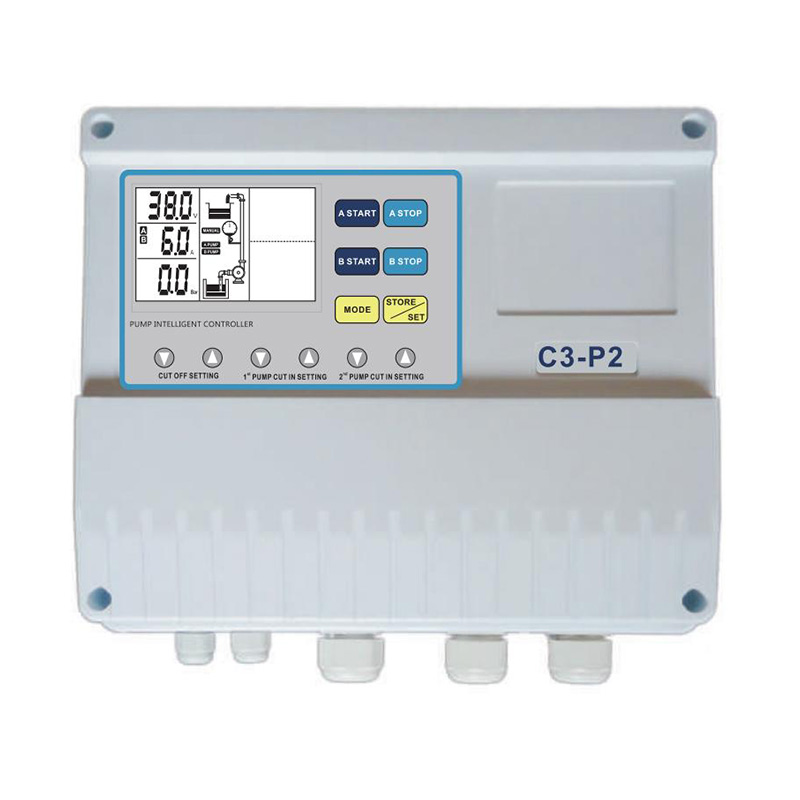

Bộ điều khiển bơm kép tăng áp C-P2 chất lượng cao của ZEN được trang bị các chức năng điều khiển sau: đầu dò điện cực xung/công tắc phao/tiếp điểm điện; đồng hồ đo áp suất/rơle áp suất; màn hình là màn hình LCD động bằng tiếng Anh; chế độ điều khiển bằng tay/tự động và các chức năng bảo vệ đầy đủ ở cả chế độ thủ công và tự động.

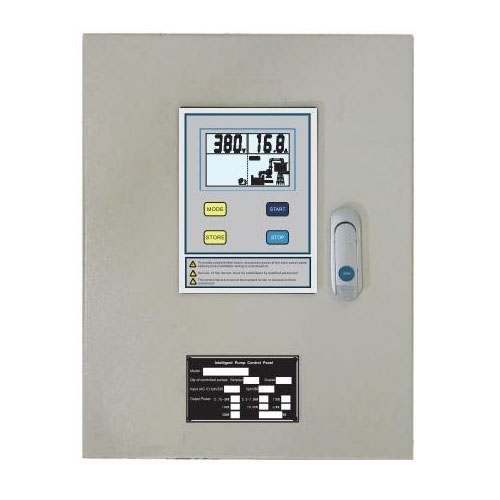

Bộ điều khiển bơm đơn C-T1 chất lượng cao của ZEN Machinery: cảm biến mức, áp kế từ xa (hiển thị độ sâu chất lỏng theo thời gian thực); chức năng hiển thị - màn hình LCD động bằng tiếng Anh.

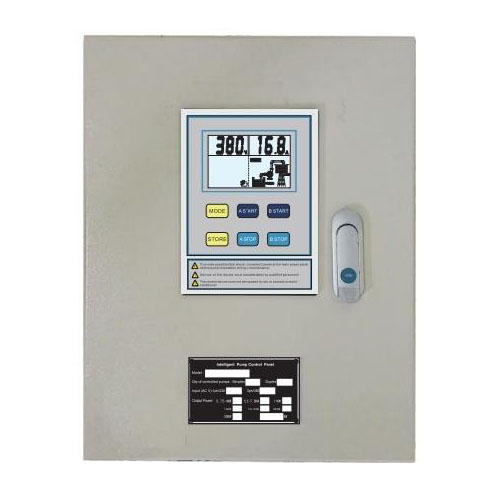

Bộ điều khiển bơm kép C-T2 chất lượng cao của ZEN Machinery: cảm biến mức, áp kế từ xa (hiển thị độ sâu chất lỏng theo thời gian thực); chức năng hiển thị - màn hình LCD động bằng tiếng Anh.

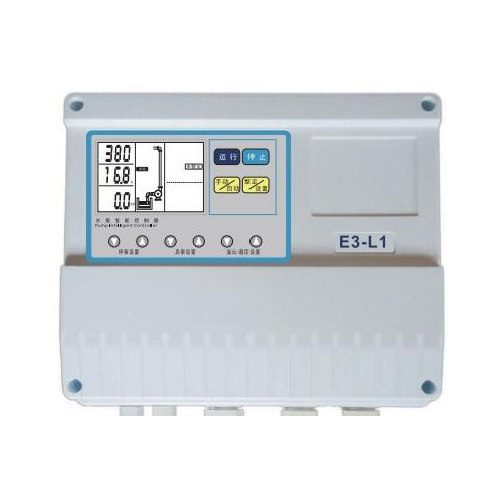

Máy móc ZEN chất lượng cao Tính năng Bộ điều khiển mức bơm thông minh E-L1: Cảm biến mức, áp kế từ xa (hiển thị độ sâu chất lỏng theo thời gian thực); chức năng hiển thị - màn hình LCD động bằng tiếng Anh.

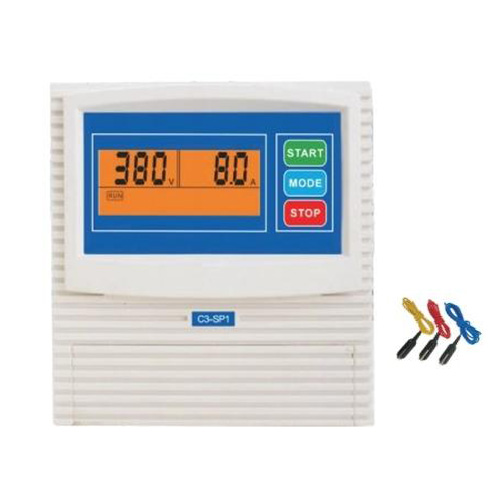

Các đặc điểm của Bộ điều khiển bơm thông minh C-SP1 chất lượng cao của ZEN Machinery: cảm biến mức, áp kế từ xa (hiển thị độ sâu chất lỏng theo thời gian thực); chức năng hiển thị - màn hình LCD động bằng tiếng Anh.

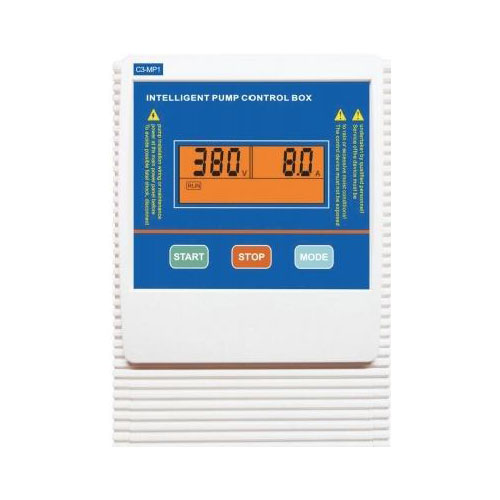

Các đặc điểm của Bộ điều khiển bơm thông minh C-MP1 chất lượng cao của ZEN Machinery: cảm biến mức, áp kế từ xa (hiển thị độ sâu chất lỏng theo thời gian thực); chức năng hiển thị - màn hình LCD động bằng tiếng Anh.

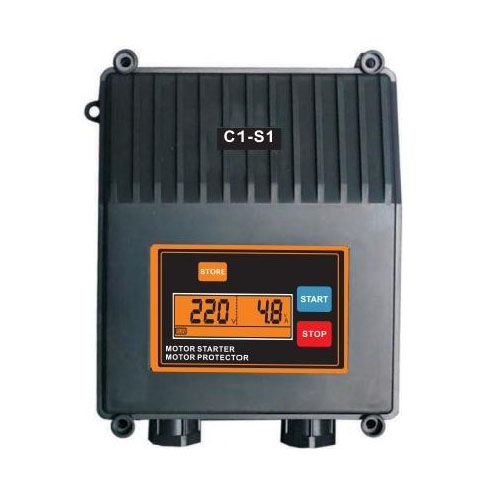

Các đặc điểm của Bộ bảo vệ động cơ C-S1 chất lượng cao của ZEN Machinery: cảm biến mức, áp kế từ xa (hiển thị độ sâu chất lỏng theo thời gian thực); chức năng hiển thị - màn hình LCD động bằng tiếng Anh.

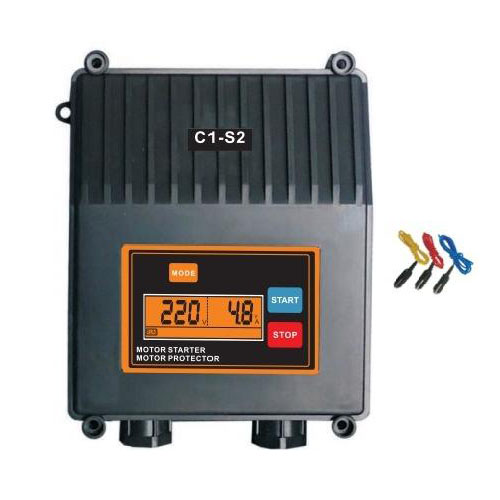

Các đặc điểm của Bộ điều khiển bơm thông minh C-S2 chất lượng cao của ZEN Machinery: cảm biến mức, áp kế từ xa (hiển thị độ sâu chất lỏng theo thời gian thực); chức năng hiển thị - màn hình LCD động bằng tiếng Anh.
