chất lượng cao Bơm hút đôiđại diện cho đỉnh cao của kỹ thuật thủy lực, được thiết kế cho các ứng dụng đòi hỏi khắt khe, dòng chảy cao, trong đó độ tin cậy và hiệu quả là không thể thương lượng. Không giống như máy bơm hút đơn tiêu chuẩn, đặc điểm nổi bật của nó là một cánh quạt nhận chất lỏng từ cả hai phía đồng thời thông qua hai mắt hút đối diện. Thiết kế đối xứng này là một yếu tố thay đổi cuộc chơi. Về cơ bản, nó cân bằng lực thủy lực dọc trục tác động lên bánh công tác, giảm đáng kể tải trọng lực đẩy và độ mài mòn. Điều này mang lại độ ổn định cơ học đặc biệt, độ rung tối thiểu và tuổi thọ hoạt động được kéo dài đáng kể. TạiMáy móc ZEN, chúng tôi đã cải tiến thiết kế mạnh mẽ này trong nhiều thập kỷ, tích hợp các vật liệu cao cấp và quy trình sản xuất chính xác để cung cấp máy bơm đặt ra các tiêu chuẩn công nghiệp về hiệu suất và độ bền trong các hệ thống cấp nước, tưới tiêu, HVAC và tuần hoàn công nghiệp quan trọng.
Dòng DSX hàng đầu của chúng tôi là hiện thân của hơn hai thập kỷ chuyên môn kỹ thuật. Dưới đây là các thông số chi tiết xác định khả năng của nó.
| Thành phần | Vật liệu tiêu chuẩn | Vật liệu tùy chọn / đặc biệt | Tính năng thiết kế máy móc ZEN |
|---|---|---|---|
| Vỏ bọc | Gang (GG25/EN-GJL-250) | Sắt dễ uốn, thép đúc, thép không gỉ (CF8M/316), đồng | Chia theo chiều ngang để bảo trì dễ dàng. Thiết kế có gân để tăng thêm sức mạnh và giảm độ rung. |
| cánh quạt | Đồng (CuSn12) | Thép không gỉ (1.4408/316), Thép không gỉ kép, Ni-Resist | Được gia công chính xác, được bao bọc hoàn toàn và được cân bằng động theo cấp độ ISO 1940 G6.3 để giảm thiểu độ rung. |
| trục | Thép không gỉ (1.4021/420) | Thép không gỉ (1.4317/431), Thép cacbon có lớp phủ | Đường kính quá khổ cho độ cứng tối đa. Ống lót trục tiêu chuẩn ở phía chất lỏng để bảo vệ. |
| Niêm phong trục | Phốt cơ khí (Đơn, loại hộp mực) | Phốt cơ khí đôi, tuyến đóng gói | Con dấu hộp mực tiêu chuẩn công nghiệp để thay thế dễ dàng. Tiêu chuẩn cung cấp dập tắt/xả để kéo dài tuổi thọ con dấu. |
| Vòng bi | Vòng bi rãnh sâu (tương đương SKF/FAG) | Vòng bi tiếp xúc góc, Vòng bi lăn hình trụ | Vỏ ổ trục cỡ lớn có bình chứa dầu tích hợp và cánh tản nhiệt. Tiêu chuẩn bôi trơn bằng mỡ, bôi trơn bằng dầu tùy chọn. |
| Người mẫu | Lưu lượng (m³/h) | Đầu (m) | Tốc độ (RPM) | Công suất động cơ (kW) | NPSHr (m) | Hiệu quả (%) |
|---|---|---|---|---|---|---|
| DSX 150-400 | 500 | 80 | 1450 | 160 | 3.5 | 86 |
| DSX 200-500 | 1000 | 100 | 1450 | 355 | 4.2 | 88 |
| DSX 250-600 | 1800 | 120 | 1450 | 710 | 5.0 | 89 |
| DSX 300-700 | 3000 | 85 | 980 | 900 | 4.0 | 90 |
Hỏi: Lợi ích chính của việcbơm hút đôiso với một máy bơm hút đơn?
A: Lợi ích cốt lõi là cân bằng thủy lực hướng trục. Trong một máy bơm hút đơn, sự chênh lệch áp suất trên bánh công tác tạo ra một lực đẩy dọc trục đáng kể mà lực đẩy này phải được hấp thụ bởi ổ đỡ lực đẩy, dẫn đến mài mòn. Cánh quạt của máy bơm hút đôi hút chất lỏng đều từ cả hai phía, cân bằng các lực này. Điều này dẫn đến tải trọng vòng bi giảm đáng kể, độ rung thấp hơn, độ tin cậy cơ học cao hơn và tuổi thọ dài hơn, đặc biệt quan trọng trong các ứng dụng hoạt động liên tục, dòng chảy cao.
Hỏi: Thiết kế hút đôi ảnh hưởng như thế nào đến NPSH (Đầu hút dương ròng)?
A: Nó cải thiện đáng kể các đặc tính NPSH. Do tổng lưu lượng được chia thành hai đường dẫn vào nên vận tốc chất lỏng đi vào mỗi bên của bánh công tác giảm gần một nửa so với một bơm đầu vào có cùng công suất. Do NPSH Yêu cầu (NPSHr) bị ảnh hưởng nặng nề bởi vận tốc đầu vào nên thiết kế này vốn đã cung cấp NPSHr thấp hơn nhiều. Điều này giúp các nhà thiết kế hệ thống linh hoạt hơn, cho phép đặt máy bơm xa nguồn chất lỏng hơn và quan trọng nhất là giảm đáng kể nguy cơ tạo bọt, nguyên nhân chính gây hư hỏng cánh quạt và mất hiệu suất.
Hỏi: Việc bảo trì máy bơm hút đôi khó khăn hơn hay tốn kém hơn?
Đáp: Không nhất thiết. Các máy bơm như dòng ZEN Machinery DSX có thiết kế vỏ chia theo chiều ngang được thiết kế để dễ bảo trì. Toàn bộ cụm quay (cánh quạt, trục, vòng bi) có thể được tiếp cận và tháo ra chỉ bằng cách nâng nửa vỏ phía trên mà không làm ảnh hưởng đến đường ống hút và xả hoặc di chuyển động cơ. Điều này làm giảm thời gian ngừng hoạt động trong quá trình kiểm tra hoặc sửa chữa. Mặc dù khoản đầu tư ban đầu có thể cao hơn một số máy bơm một cấp nhưng tần suất và chi phí bảo trì giảm đáng kể do hoạt động cân bằng và kết cấu chắc chắn dẫn đến tổng chi phí sở hữu thấp hơn trong suốt tuổi thọ của máy bơm.
Hỏi: Máy bơm hút đôi phù hợp nhất cho những ứng dụng nào?
Trả lời: Chúng là phương tiện phù hợp để vận chuyển chất lỏng khối lượng lớn, sạch hoặc bị ô nhiễm nhẹ. Các ứng dụng chính bao gồm: Mạng lưới cấp và phân phối nước thành phố, Hệ thống tưới và thoát nước quy mô lớn, Tuần hoàn nước làm mát trong các nhà máy điện và cơ sở công nghiệp, Điều hòa không khí và hệ thống sưởi/làm mát khu vực (nước lạnh và nước ngưng tụ), Cấp nước quy trình công nghiệp và Lượng nước thô cho các nhà máy xử lý. Chúng lý tưởng khi nhu cầu hệ thống cao và tính liên tục trong hoạt động là điều tối quan trọng.
Câu hỏi: "Chia theo chiều ngang" và "chia theo chiều dọc" nghĩa là gì và tôi nên chọn cái nào?
A: Điều này đề cập đến mặt phẳng mà vỏ máy bơm được phân chia. Hộp chia theo chiều ngang (được sử dụng trong hầu hết các máy bơm hút đôi ZEN Machinery) tách vỏ thành nửa trên và nửa dưới dọc theo đường tâm của trục. Điều này cho phép truy cập đầy đủ vào các thành phần bên trong. Vỏ chia theo chiều dọc (hoặc chia theo trục) ngăn cách mặt trước và mặt sau của vỏ, song song với trục. Thiết kế phân chia theo chiều ngang thường được ưa thích cho các máy bơm lớn hơn vì nó tạo điều kiện cho việc bảo trì và kiểm tra dễ dàng hơn nhiều. Thiết kế phân chia theo chiều dọc thường nhỏ gọn hơn và có thể được sử dụng ở những nơi có không gian cực kỳ hạn chế, nhưng việc bảo trì thường yêu cầu ngắt kết nối đường ống.
Hỏi: Máy bơm hút đôi ZEN Machinery có thể xử lý các chất lỏng khác ngoài nước không?
A: Có, với việc lựa chọn vật liệu phù hợp. Trong khi các mô hình tiêu chuẩn được cấu hình cho nước sạch, ZEN Machinery cung cấp khả năng tùy chỉnh vật liệu rộng rãi. Đối với nước biển, nước lợ hoặc chất lỏng ăn mòn nhẹ, chúng tôi khuyên dùng cánh quạt và vỏ bằng thép không gỉ (316/316L) hoặc thép không gỉ song công. Đối với các ứng dụng nhiệt độ cao, vật liệu như thép đúc có thể được chỉ định. Điều quan trọng là phải tham khảo ý kiến của nhóm kỹ thuật của chúng tôi về các đặc tính chính xác của chất lỏng (thành phần hóa học, nhiệt độ, hàm lượng chất rắn) để xác định giải pháp luyện kim và bịt kín chính xác để vận hành lâu dài, đáng tin cậy.
Câu hỏi: Làm cách nào để đảm bảo tôi chọn đúng kích cỡ và mẫu mã cho ứng dụng của mình?
Đáp: Việc lựa chọn đúng yêu cầu dữ liệu hệ thống chính xác. Các thông số chính bạn cần xác định là: Tốc độ dòng yêu cầu (tính bằng m³/h hoặc GPM), Tổng cột áp yêu cầu (tính bằng mét hoặc feet, tính đến lực nâng tĩnh và tất cả tổn thất ma sát trong đường ống), NPSH có sẵn (Đầu hút dương ròng có sẵn) tại đầu vào máy bơm, Loại chất lỏng và Nhiệt độ, và Chu kỳ hoạt động (liên tục so với không liên tục). Với thông tin này, nhóm kỹ thuật của ZEN Machinery có thể phân tích đường cong hệ thống của bạn và đề xuất tốc độ và kiểu máy bơm dòng DSX tối ưu để vận hành tại hoặc gần Điểm hiệu quả tốt nhất (BEP), đảm bảo hiệu suất tiết kiệm năng lượng và đáng tin cậy.

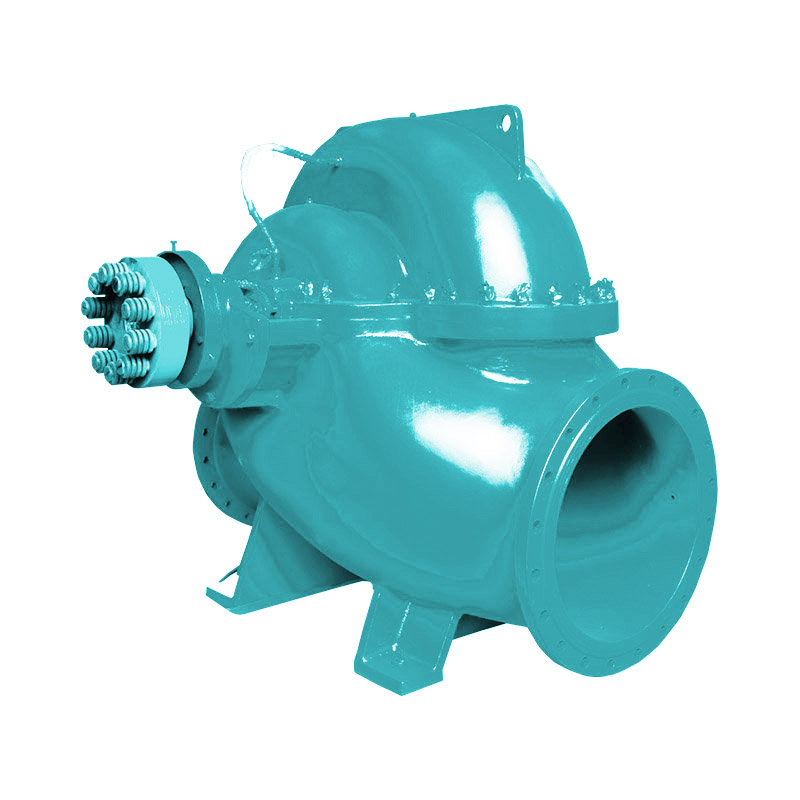

Bơm ly tâm S Split Case là máy bơm ly tâm hút đôi, nằm ngang, một tầng được thiết kế để vận chuyển nước sạch và chất lỏng có tính chất vật lý và hóa học tương tự như nước, có nhiệt độ tối đa không quá 80°C. Nó phù hợp cho cấp thoát nước trong các nhà máy, hầm mỏ, khu đô thị và nhà máy điện, thoát nước và tưới tiêu đất nông nghiệp, cũng như cho các dự án kỹ thuật thủy lực khác nhau.

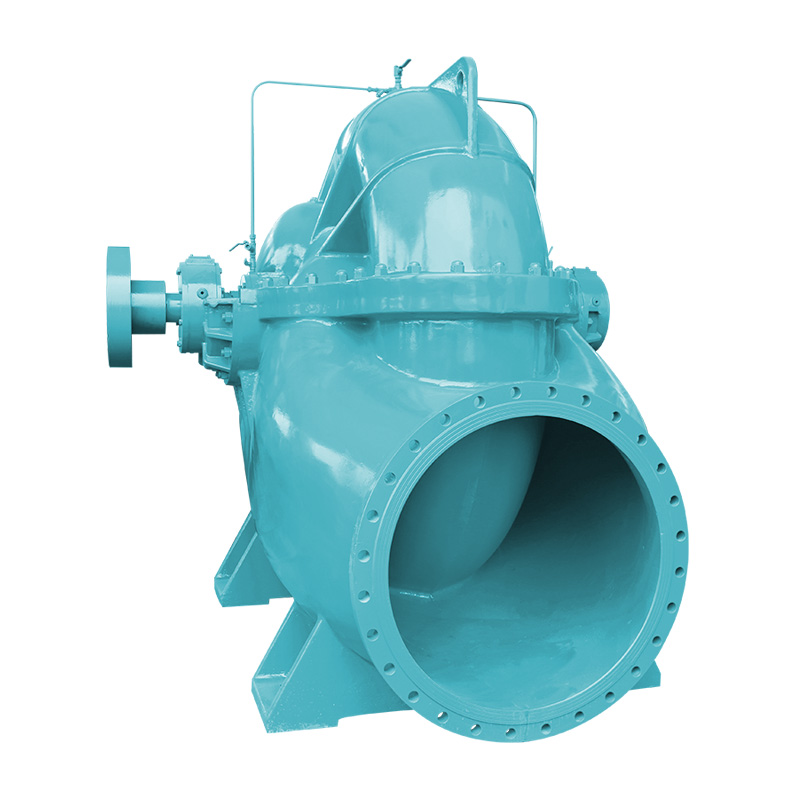

Cài đặt và sử dụngBơm hút đôi SLOWN chủ yếu được sử dụng để vận chuyển nước tinh khiết hoặc chất lỏng có đặc tính vật lý và hóa học tương tự với nước và được sử dụng rộng rãi trong vận chuyển chất lỏng kết hợp, như trạm nước, cấp nước xây dựng, nước tuần hoàn cho điều hòa không khí, thủy lợi, trạm bơm thoát nước, nhà máy điện, hệ thống cấp nước công nghiệp, hệ thống chữa cháy, công nghiệp vận tải biển, v.v.

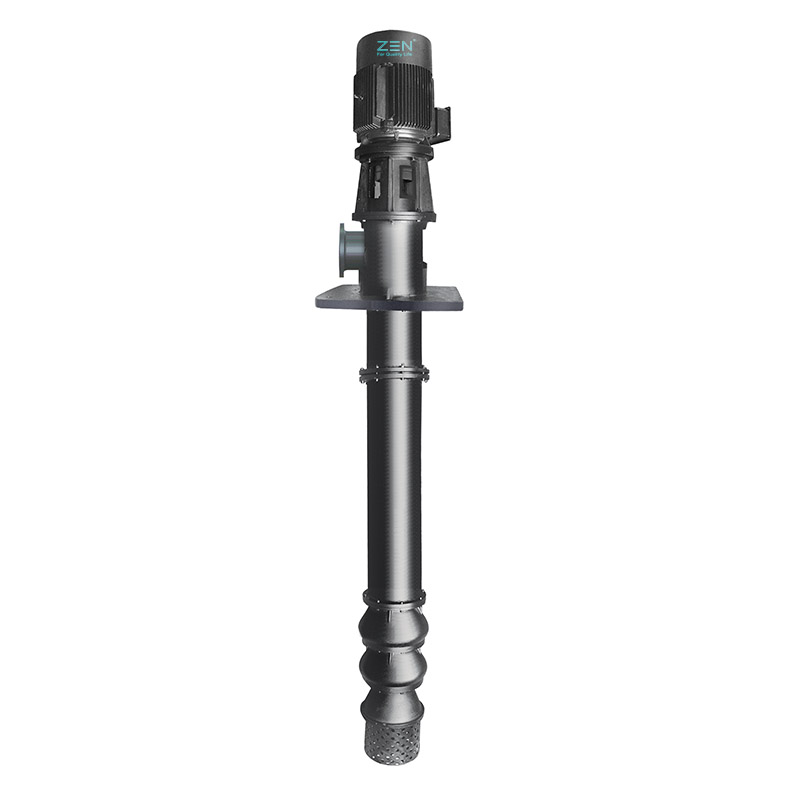

Máy bơm tuabin trục đứng LP-T chất lượng cao của ZEN chủ yếu được sử dụng để bơm nước thải không ăn mòn hoặc nước thải có nhiệt độ dưới 60 ° C, các chất lơ lửng không chứa sợi hoặc hạt nghiền và hàm lượng dưới 150 mg / l.
