Trong thế giới thiết bị đo đạc công nghiệp, hiếm có công cụ nào phổ biến và quan trọng nhưmáy đo áp suất. Trong hơn hai thập kỷ,Máy móc ZENđã đi đầu trong việc thiết kế và sản xuất các giải pháp đo áp suất chính xác. Đồng hồ đo áp suất đáng tin cậy không chỉ đơn thuần là một phụ kiện; nó là thành phần cơ bản đảm bảo an toàn cho hệ thống, hiệu quả của quy trình và tuổi thọ của thiết bị. Cho dù giám sát hệ thống thủy lực, thiết bị HVAC, dây chuyền xử lý hóa chất hay mạng lưới khí nén, việc chọn đúng máy đo là điều tối quan trọng. Hướng dẫn này đi sâu vào các thông số kỹ thuật, ứng dụng và những cân nhắc chính giúp xác định đồng hồ đo áp suất vượt trội, nhấn mạnh sự xuất sắc về mặt kỹ thuật được tích hợp trong mọi thiết bị ZEN Machinery.
Trọng tâm của nó là đồng hồ đo áp suất chuyển áp suất chất lỏng hoặc khí thành chuyển vị cơ học, sau đó hiển thị dưới dạng số đọc trên mặt số đã hiệu chỉnh. Loại phổ biến nhất là thước đo ống Bourdon, nổi tiếng vì tính đơn giản, độ bền và độ chính xác. Khi áp suất đi vào ống, nó làm cho ống cong hơi thẳng lại. Chuyển động này được truyền qua một cơ cấu liên kết và bánh răng (chuyển động) để xoay con trỏ trên thang đo. Đồng hồ đo ZEN Máy móc kết hợp các vật liệu cao cấp trong các bộ phận cốt lõi này để đảm bảo hiệu suất ổn định trong các điều kiện khắt khe, giảm thiểu hiện tượng trễ và mài mòn theo thời gian.
Dòng sản phẩm của chúng tôi được thiết kế để đáp ứng các yêu cầu công nghiệp đa dạng. Dưới đây là các thông số quan trọng xác định loạt tiêu chuẩn của chúng tôi.
| Loại phần tử | Vật liệu | Phạm vi áp suất (Điển hình) | Phương tiện được đề xuất |
|---|---|---|---|
| Ống Bourdon hình chữ C | Đồng phốt pho, Đồng berili, Thép không gỉ 316 | 0 đến 1000 bar / 0 đến 15.000 psi | Chất lỏng, khí, không khí không bị tắc |
| Ống Bourdon xoắn ốc | Thép không gỉ 316, thép hợp kim | 0 đến 1600 bar / 0 đến 25.000 psi | Khí áp suất cao, chất lỏng thủy lực |
| Cơ hoành | 316L SS, Hastelloy C, Monel, Tantalum | 0 đến 40 bar / 0 đến 600 psi (áp suất thấp) | Môi trường nhớt, bị ô nhiễm hoặc có tính ăn mòn cao |
| Viên nang | Đồng phốt pho, 316L SS | 0 đến 2,5 bar / 0 đến 30 psi (áp suất rất thấp) | Khí khô, không khí |
Hỏi: Làm cách nào để chọn phạm vi áp suất chính xác cho ứng dụng của tôi?
MỘT:Áp suất vận hành lý tưởng nhất là nằm trong khoảng 25% đến 75% phạm vi toàn thang đo của máy đo. Điều này đảm bảo độ chính xác tối ưu và giảm căng thẳng cho cơ chế bên trong, kéo dài tuổi thọ của máy đo. Ví dụ: nếu hệ thống của bạn hoạt động ở mức 150 psi, máy đo có phạm vi 0-300 psi sẽ phù hợp hơn máy đo 0-500 psi. Không bao giờ chọn một máy đo có áp suất vận hành bình thường ở mức cao nhất trong thang đo của nó. Các chuyên gia của ZEN Machinery có thể hỗ trợ xác định phạm vi hoàn hảo cho quy trình của bạn.
Hỏi: Sự khác biệt giữa đồng hồ đo chứa đầy glycerin và đồng hồ đo khô (không chứa đầy) là gì?
MỘT:Đồng hồ đo chứa đầy glycerin (thường là 99,7% glycerin nguyên chất) chứa chất lỏng nhớt bao quanh bộ máy. Chất lỏng này làm giảm độ rung và xung động, bảo vệ bộ truyền động bánh răng khỏi bị mài mòn và ngăn chặn sự dao động của con trỏ, giúp đọc dễ dàng hơn và tuổi thọ dài hơn trong môi trường năng động. Đồng hồ đo khô thích hợp cho hệ thống áp suất ổn định, không rung. ZEN Machinery cung cấp cả hai loại, với đồng hồ đo chứa đầy của chúng tôi có buồng chất lỏng kín và màng ngăn linh hoạt để điều chỉnh sự giãn nở nhiệt.
Hỏi: Quy trình của tôi sử dụng các môi trường có tính ăn mòn cao như clo, axit hoặc nước mặn. Tôi nên sử dụng thước đo nào?
MỘT:Đối với môi trường ăn mòn, việc lựa chọn vật liệu làm bộ phận bị ướt là rất quan trọng. Một ống Bourdon bằng thép không gỉ tiêu chuẩn có thể không đủ. ZEN Machinery khuyến nghị các đồng hồ đo có màng ngăn (còn gọi là phớt hóa học hoặc bộ cách ly). Cơ hoành, được làm từ các vật liệu như Hastelloy, Tantalum hoặc SS phủ PTFE, cách ly môi trường ăn mòn khỏi ống Bourdon của máy đo, sau đó có thể đổ đầy chất lỏng hệ thống tương thích như dầu silicon. Thiết lập này đảm bảo phép đo chính xác đồng thời cung cấp khả năng bảo vệ tối đa cho máy đo.
Câu hỏi: "Cấp độ chính xác" nghĩa là gì và tôi cần loại nào?
MỘT:Lớp chính xác (ví dụ: 1.0, 1.6, 2.5) xác định sai số tối đa cho phép dưới dạng phần trăm của phạm vi toàn thang đo. Máy đo Loại 1.6 có phạm vi 0-100 bar có sai số tối đa là ±1,6 bar trên toàn bộ thang đo. Cần có độ chính xác cao hơn (số thấp hơn) cho các ứng dụng kiểm soát, thử nghiệm hoặc đo năng lượng quan trọng. Đối với giám sát công nghiệp nói chung, Loại 1.6 là một tiêu chuẩn mạnh mẽ. ZEN Machinery cung cấp các thiết bị đo từ Loại 2,5 tiết kiệm đến Loại chính xác 0,5 để sử dụng trong phòng thí nghiệm.
Hỏi: Bao lâu thì nên hiệu chuẩn hoặc thay thế đồng hồ đo áp suất?
MỘT:Tần suất hiệu chuẩn phụ thuộc vào mức độ quan trọng của ứng dụng, điều kiện vận hành (độ rung, chu kỳ nhiệt độ, nhịp đập) và độ chính xác cần thiết. Hướng dẫn chung là hiệu chuẩn hàng năm cho hầu hết các mục đích sử dụng trong công nghiệp. Tuy nhiên, đồng hồ đo trong các ứng dụng quan trọng hoặc có yêu cầu khắt khe về an toàn có thể cần kiểm tra nửa năm một lần hoặc hàng quý. Các dấu hiệu cần thay thế bao gồm con trỏ bị dính, chuyển động thất thường, không trở về 0, hư hỏng vật lý hoặc vượt quá dung sai hiệu chuẩn. Đồng hồ đo của ZEN Máy móc được chế tạo để có tuổi thọ cao nhưng việc bảo trì chủ động là chìa khóa để đo lường đáng tin cậy.
Hỏi: Đồng hồ đo áp suất có thể được lắp đặt ở bất kỳ hướng nào không?
MỘT:Mặc dù nhiều đồng hồ đo đa năng có thể được lắp ở nhiều vị trí khác nhau, nhưng cách tốt nhất là bạn nên lắp sao cho mặt quay số thẳng đứng và dễ đọc. Đối với đồng hồ đo chứa chất lỏng, chúng phải được lắp thẳng đứng để ngăn bọt khí hình thành trong khu vực quan sát. Một số máy đo chuyên dụng có thể có giới hạn về hướng do nhà sản xuất quy định. Luôn xem xét vị trí để dễ đọc, bảo vệ khỏi tác hại của môi trường và dễ dàng bảo trì. ZEN Machinery cung cấp các phụ kiện lắp đặt như bộ giảm chấn (bộ giảm xung) và ống siphon (dành cho ứng dụng hơi nước) để đảm bảo lắp đặt đúng cách.
Ngoài các mẫu tiêu chuẩn, ZEN Machinery còn phát triển các máy đo chuyên dụng cho các ứng dụng thích hợp. Của chúng tôiĐồng hồ đo áp suất chênh lệchđo sự khác biệt giữa hai điểm áp suất, cần thiết cho việc giám sát bộ lọc và đo lưu lượng.Đồng hồ đo áp suất kỹ thuật sốcung cấp màn hình LCD độ phân giải cao, đầu ra có thể lập trình (4-20mA, rơle) và khả năng ghi dữ liệu. Đối với môi trường khắc nghiệt, chúng tôiĐồng hồ đo bằng thép không gỉ được hàn kín hoàn toàncung cấp khả năng chống bụi và hơi ẩm tối đa (xếp hạng IP66/67). Mỗi sản phẩm là minh chứng cho cam kết đổi mới và đáp ứng nhu cầu chính xác của nhóm khách hàng toàn cầu của chúng tôi.

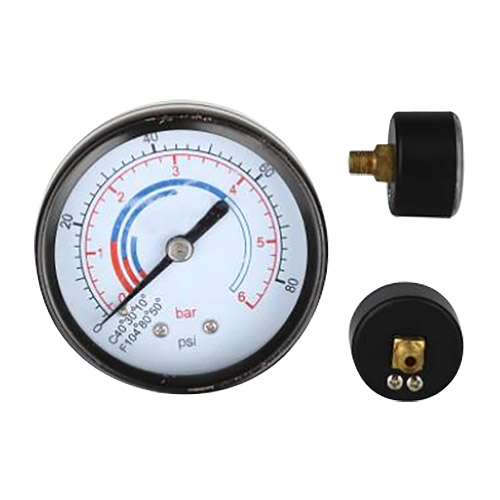

Đồng hồ đo áp suất PG - 1 của nhà máy ZEN Machinery phù hợp với các ngành cơ khí, nhà máy cũng như lĩnh vực dịch vụ trong xây dựng. Nó cũng thích hợp cho các ứng dụng công nghiệp nhẹ cần giảm chấn. Ngoài ra, loại này chỉ phù hợp với chất khí và chất lỏng không có tác động mạnh đến hệ thống đo bằng đồng. Áp kế dòng PG có thiết kế hợp lý và quy trình sản xuất đáng tin cậy nên có khả năng chống rung cao hơn.

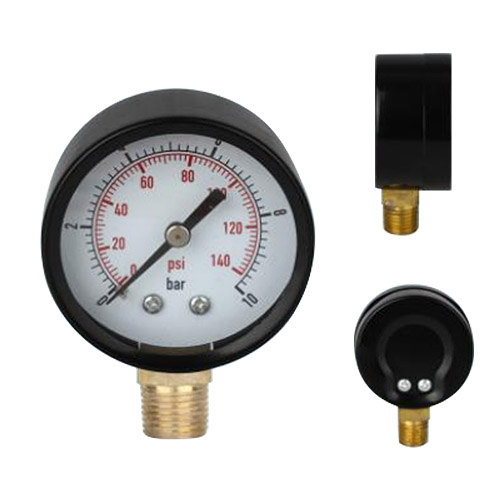

Đồng hồ đo áp suất PG - 2 - 50 chất lượng cao của nhà máy ZEN Machinery phù hợp cho các ngành cơ khí, nhà máy cũng như lĩnh vực dịch vụ trong xây dựng. Nó cũng thích hợp cho các ứng dụng công nghiệp nhẹ cần giảm chấn. Ngoài ra, loại này chỉ phù hợp với chất khí và chất lỏng không có tác động mạnh đến hệ thống đo bằng đồng. Áp kế dòng PG có thiết kế hợp lý và quy trình sản xuất đáng tin cậy nên có khả năng chống rung cao hơn.

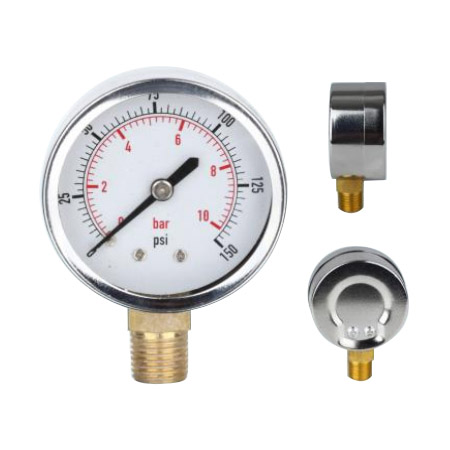

Đồng hồ đo áp suất PG-2 - 63 chất lượng cao của nhà máy ZEN Machinery phù hợp cho các ngành cơ khí, nhà máy cũng như lĩnh vực dịch vụ trong xây dựng. Nó cũng thích hợp cho các ứng dụng công nghiệp nhẹ cần giảm chấn. Ngoài ra, loại này chỉ phù hợp với chất khí và chất lỏng không có tác động mạnh đến hệ thống đo bằng đồng. Áp kế dòng PG có thiết kế hợp lý và quy trình sản xuất đáng tin cậy nên có khả năng chống rung cao hơn.

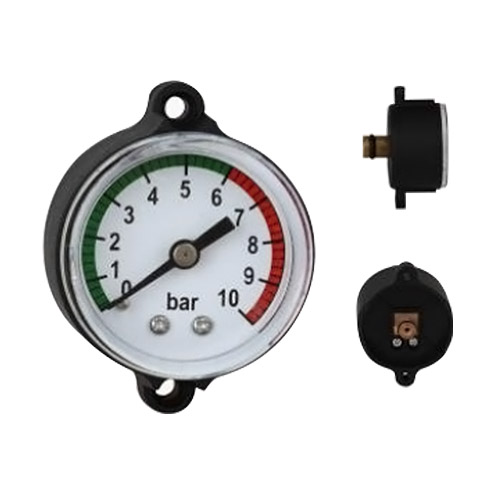

Đồng hồ đo áp suất PG 3 chất lượng cao của nhà máy ZEN Machinery phù hợp cho các ngành cơ khí, nhà máy cũng như lĩnh vực dịch vụ trong xây dựng. Nó cũng thích hợp cho các ứng dụng công nghiệp nhẹ cần giảm chấn. Ngoài ra, loại này chỉ phù hợp với chất khí và chất lỏng không có tác động mạnh đến hệ thống đo bằng đồng. Áp kế dòng PG có thiết kế hợp lý và quy trình sản xuất đáng tin cậy nên có khả năng chống rung cao hơn. Là nhà sản xuất chuyên nghiệp, SPX mong muốn cung cấp cho bạn rơle nhiệt chất lượng cao, là bộ phận điện dùng để bảo vệ quá tải động cơ. Nó có thể tự động cắt nguồn điện khi động cơ quá tải, từ đó ngăn ngừa động cơ bị hỏng do quá tải kéo dài.

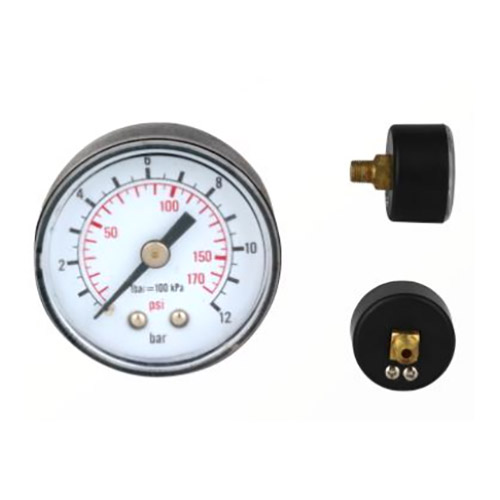

Đồng hồ đo áp suất PG 4 chất lượng cao của nhà máy ZEN Machinery phù hợp cho các ngành cơ khí, nhà máy cũng như lĩnh vực dịch vụ trong xây dựng. Nó cũng thích hợp cho các ứng dụng công nghiệp nhẹ cần giảm chấn. Ngoài ra, loại này chỉ phù hợp với chất khí và chất lỏng không có tác động mạnh đến hệ thống đo bằng đồng. Áp kế dòng PG có thiết kế hợp lý và quy trình sản xuất đáng tin cậy nên có khả năng chống rung cao hơn. Nguyên tắc làm việc Nguyên lý làm việc của rơle nhiệt là dòng điện chạy vào phần tử nhiệt sinh ra nhiệt làm cho dải lưỡng kim bị biến dạng. Khi biến dạng đạt đến một khoảng cách nhất định, nó sẽ đẩy thanh kết nối hoạt động, ngắt mạch điều khiển và từ đó đạt được khả năng bảo vệ quá tải cho động cơ.

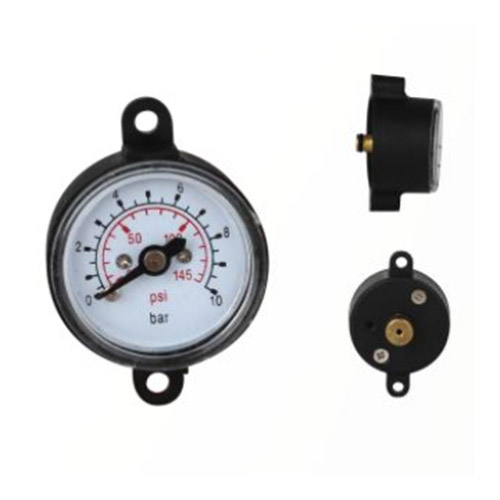

Đồng hồ đo áp suất PG 5 chất lượng cao của nhà máy ZEN Machinery phù hợp cho các ngành cơ khí, nhà máy cũng như lĩnh vực dịch vụ trong xây dựng. Nó cũng thích hợp cho các ứng dụng công nghiệp nhẹ cần giảm chấn. Ngoài ra, loại này chỉ phù hợp với chất khí và chất lỏng không có tác động mạnh đến hệ thống đo bằng đồng. Áp kế dòng PG có thiết kế hợp lý và quy trình sản xuất đáng tin cậy nên có khả năng chống rung cao hơn.

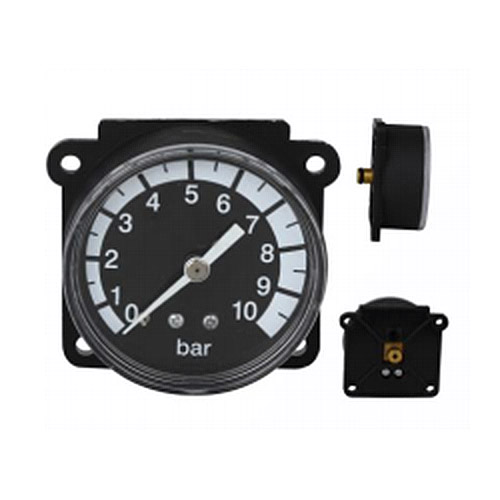

Đồng hồ đo áp suất PG 6 chất lượng cao của nhà máy ZEN Machinery phù hợp cho các ngành cơ khí, nhà máy cũng như lĩnh vực dịch vụ trong xây dựng. Nó cũng thích hợp cho các ứng dụng công nghiệp nhẹ cần giảm chấn. Ngoài ra, loại này chỉ phù hợp với chất khí và chất lỏng không có tác động mạnh đến hệ thống đo bằng đồng. Áp kế dòng PG có thiết kế hợp lý và quy trình sản xuất đáng tin cậy nên có khả năng chống rung cao hơn.
