Bơm hút cuối NDX

Máy bơm hút cuối NDX bền bỉ của ZEN Máy móc được thiết kế theo BS EN733/DIN24255. Dòng máy bơm này có ưu điểm lớn là có thể thay thế các bộ phận, chất lượng cao và giá thành thấp, ứng dụng rộng rãi trong các nhà máy, hầm mỏ, cấp nước đô thị, hệ thống chữa cháy, điều hòa không khí và hệ thống tưới tiêu.

Gửi yêu cầu

Mô tả Sản phẩm

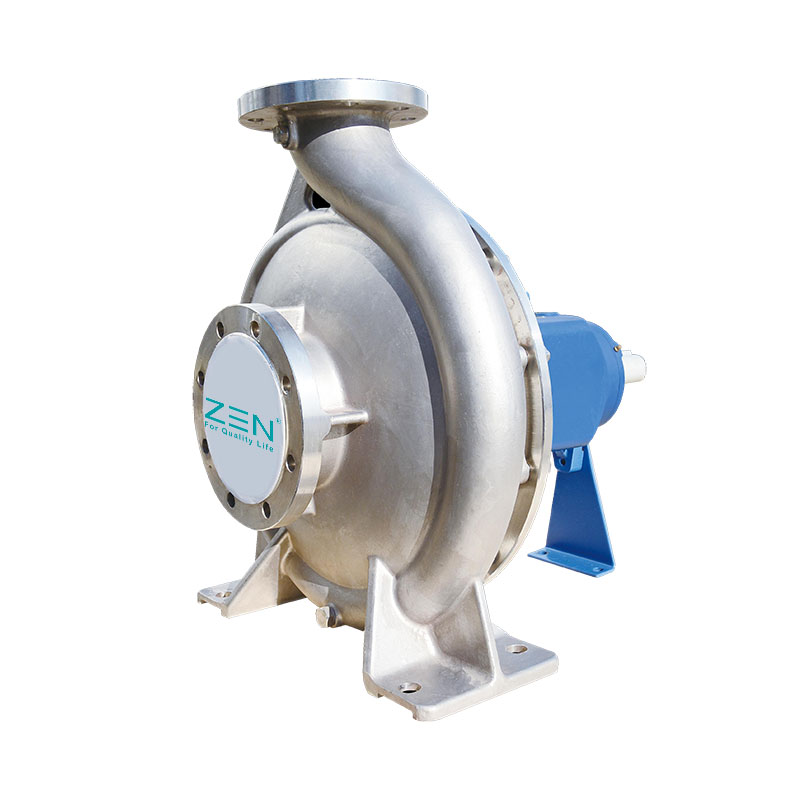

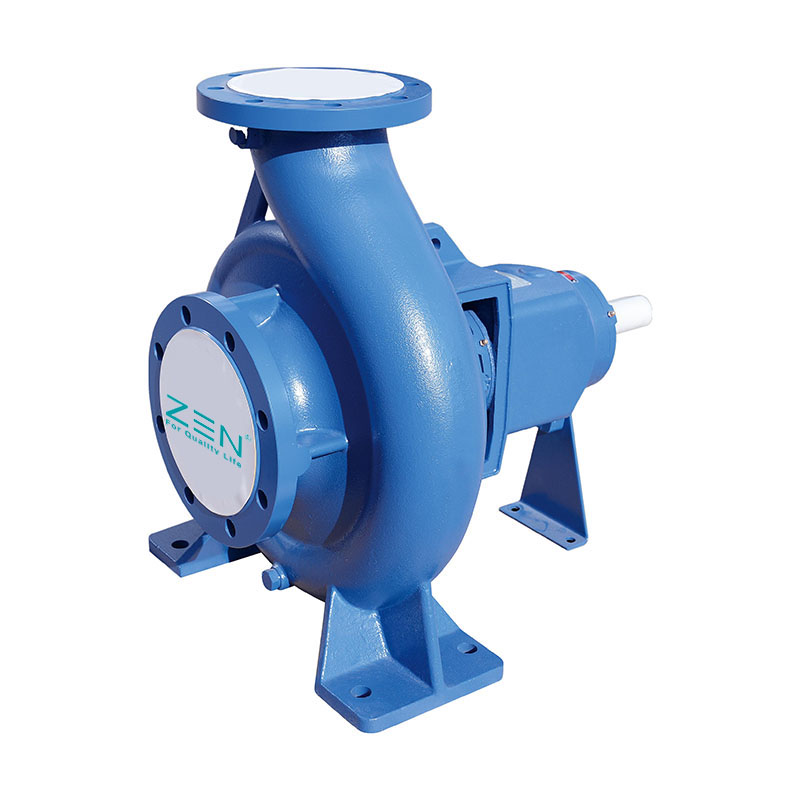

Bơm hút cuối NDX

Bơm ly tâm cuối tiêu chuẩn DIN24255 / EN 733 Series A

Ứng dụng

• Cấp thoát nước

• Tháp nhiệt, điều hòa không khí và giải nhiệt

• Đá dằn và đáy tàu

• Bộ tăng áp và bộ siêu tăng áp

• Thủy lợi và nông nghiệp

• Cấp thoát nước

• Hóa thực phẩm (sử dụng nguyên liệu thép không gỉ)

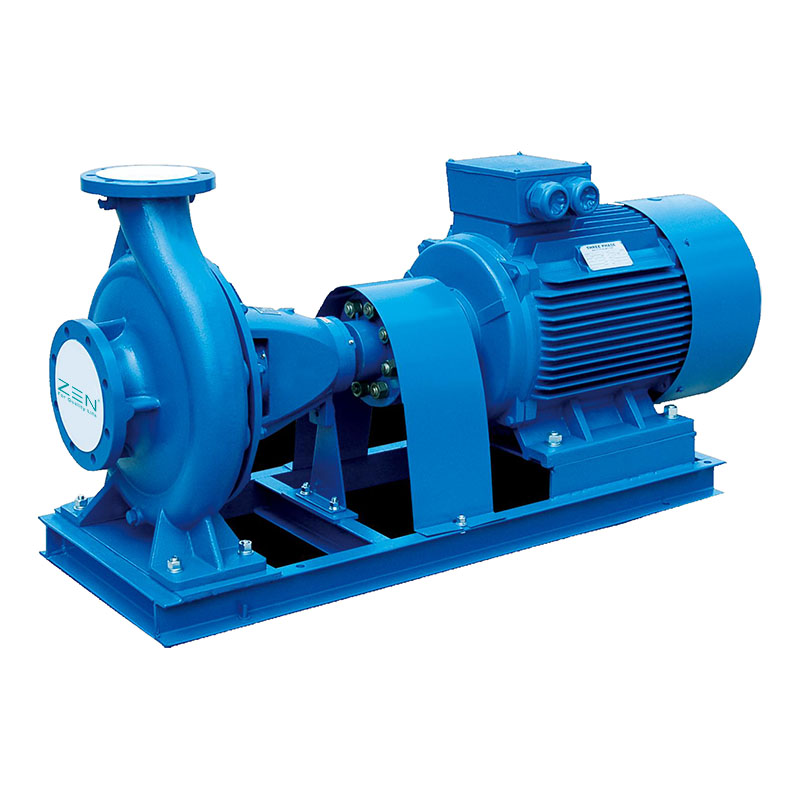

Máy bơm và động cơ cuối tiêu chuẩn AD Series DIN24255 / EN 733

Ứng dụng

• Cấp thoát nước

• Tháp nhiệt, điều hòa không khí và giải nhiệt

• Hỏa hoạn và an toàn cháy nổ

• Đá dằn và đáy tàu

• Bộ tăng áp và bộ siêu tăng áp

• Nghiên cứu và Nông nghiệp

• Cấp thoát nước

• Hóa thực phẩm (sử dụng nguyên liệu thép không gỉ)

Dữ liệu vận hành:

Kích thước tái chế	DN32~300mm	Tốc độ dòng chảy	4~1584m³/h
Cái đầu	2 ~ 150m
Nhiệt độ trung bình: -10~85°C(tiêu chuẩn) 85~105°C(yêu cầu đặc biệt)
Áp suất làm việc: 1.0MPa (tiêu chuẩn) 1.6MPa (yêu cầu đặc biệt)

Mô tả và chức năng

Dòng máy bơm hút cuối NDX chất lượng cao của ZEN Machinery được thiết kế theo BS EN733/DIN24255. Dòng máy bơm này có ưu điểm là trao đổi linh kiện, chất lượng cao, giá thành thấp, được sử dụng rộng rãi trong các nhà máy, hầm mỏ, cấp nước đô thị, chữa cháy, điều hòa không khí, thủy lợi và các lĩnh vực khác.

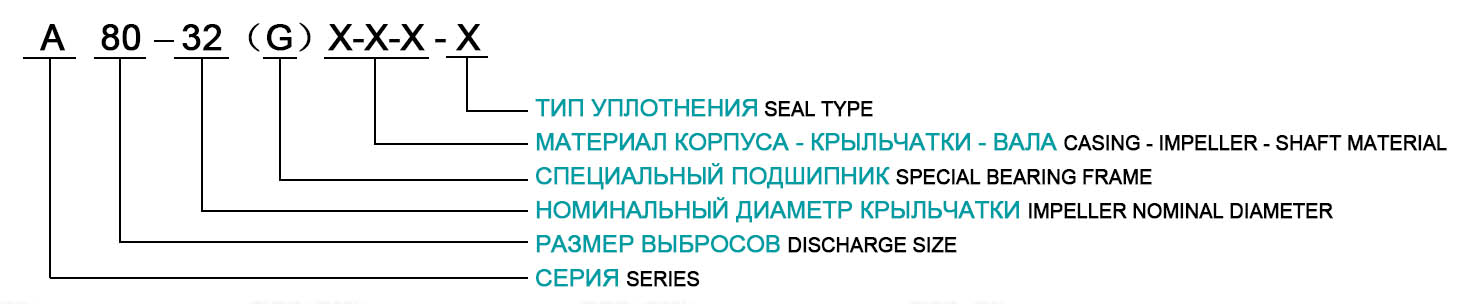

Mô tả mô hình

Số vật liệu

Hỏi: Gang

Hỏi: Gang bi

Đáp: đồng thau

S: ASTM 420

45: 1045m.

S304: ASTM 304

S316: ASTM 316

Mã mang

H: Vòng bi hai hàng

G: Trục và vòng bi lớn

Mặc định: Tiêu chuẩn

M: Phốt cơ khí

P: Chất độn áp lực

Thiết kế và cấu trúc

Thiết kế	Đặc điểm và kích thước tuân theo tiêu chuẩn Châu Âu BSEN733/DIN24255
Thành phần	Ngang, hút cuối trục, một tầng, hút cuối, thân xoắn ốc, ổ cắm phía sau
DN(mm)	32~300
mặt bích	DIN2501 PN16 GB/T17241.6 PN1.6

Nguyên vật liệu

Phần	Vật liệu tiêu chuẩn	Tùy chọn theo yêu cầu
Khung	Gang	Sắt dẻo/ASTM304/ASTM316
cánh quạt	Thau	Gang/ASTM304/ASTM316
trục	ASTM420	ASTM304/ASTM316/ASTM1045
phốt trục	In cơ khí	Đóng gói tuyến

Dữ liệu vận hành

Tốc độ dòng chảy(Q)	4~1584 m³/h
Đầu(H)	2~150m
Tốc độ	1450 hoặc 2900 vòng/phút(50Hz)/1750 hoặc 3500 vòng/phút (60Hz)
Nhiệt độ tối đa	85oC (tiêu chuẩn); 105oC (theo yêu cầu)
Áp suất làm việc	tiêu chuẩn 1,0 MPa; 1,6 MPa theo yêu cầu
Phương tiện vận chuyển	Nước tinh khiết hoặc chất lỏng tương tự như nước tinh khiết về tính chất vật lý.

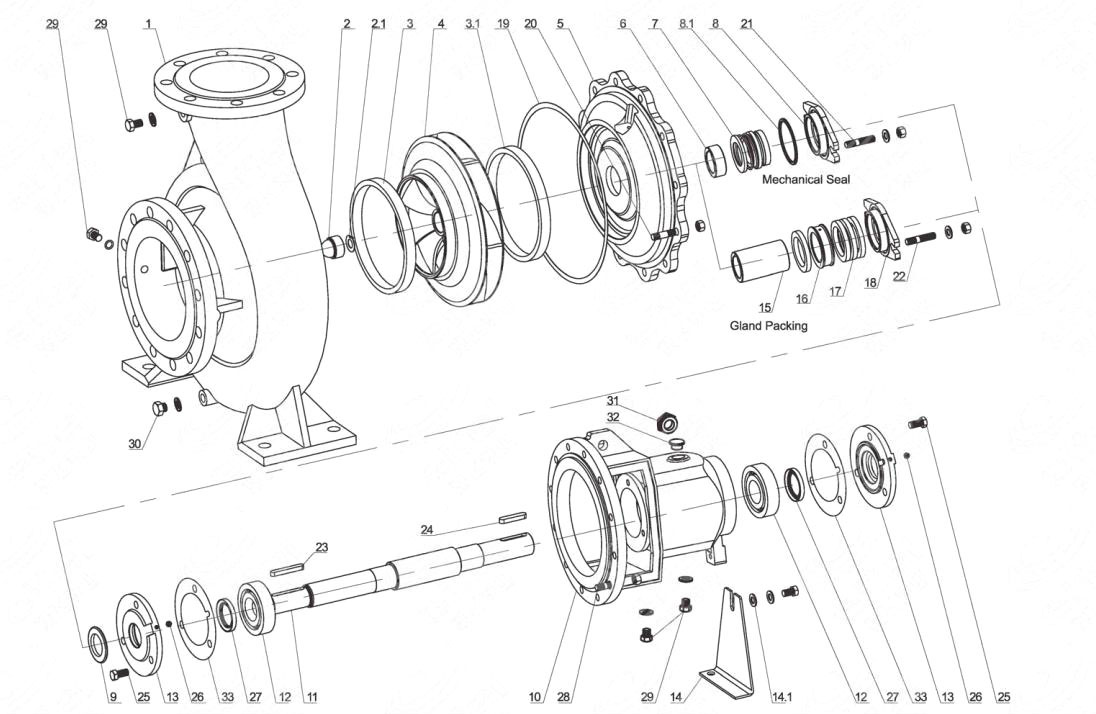

Danh sách thẻ phân hủy và phụ tùng dòng EA

Mã	chỉ định
1	Khung
2	Đai ốc cánh quạt
2.1	Khóa máy giặt
3	Đeo nhẫn
3.1	Đeo nhẫn
4	cánh quạt
5	Vỏ nhà ở
6	Miếng đệm trục
7	Con dấu cơ khí
8	nắp niêm phong
8.1	Vòng chữ O
9	Cao su trượt
10	Khung mang

Mã	chỉ định
11	trục
12	Hãng vận chuyển
13	Nắp mang
14	Chân hỗ trợ
14.1	Máy giặt phẳng
15	Bao bì bao bì
16	lồng niêm phong đóng gói
16	Tay áo cổ
17	Đóng gói tuyến
18	Nắp phớt dầu
19	Miếng đệm nhà ở
20	Ghim
21	Ghim

Mã	chỉ định
22	Ghim
23	Chìa khóa
24	Chìa khóa
25	bu lông vít
26	Cốc bơ
27	Cảm thấy bản thân mình
27	Con dấu dầu
28	Ghim
29	Cắm
30	Cắm
31	Cân dầu
32	Nắp dầu
33	Đệm cổ

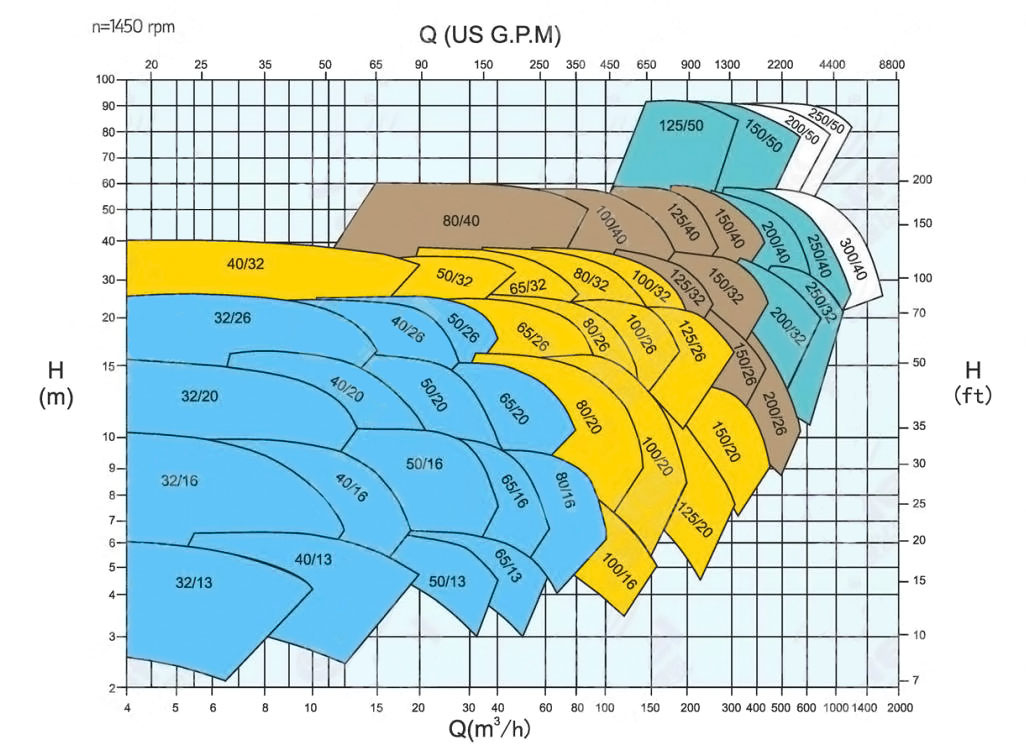

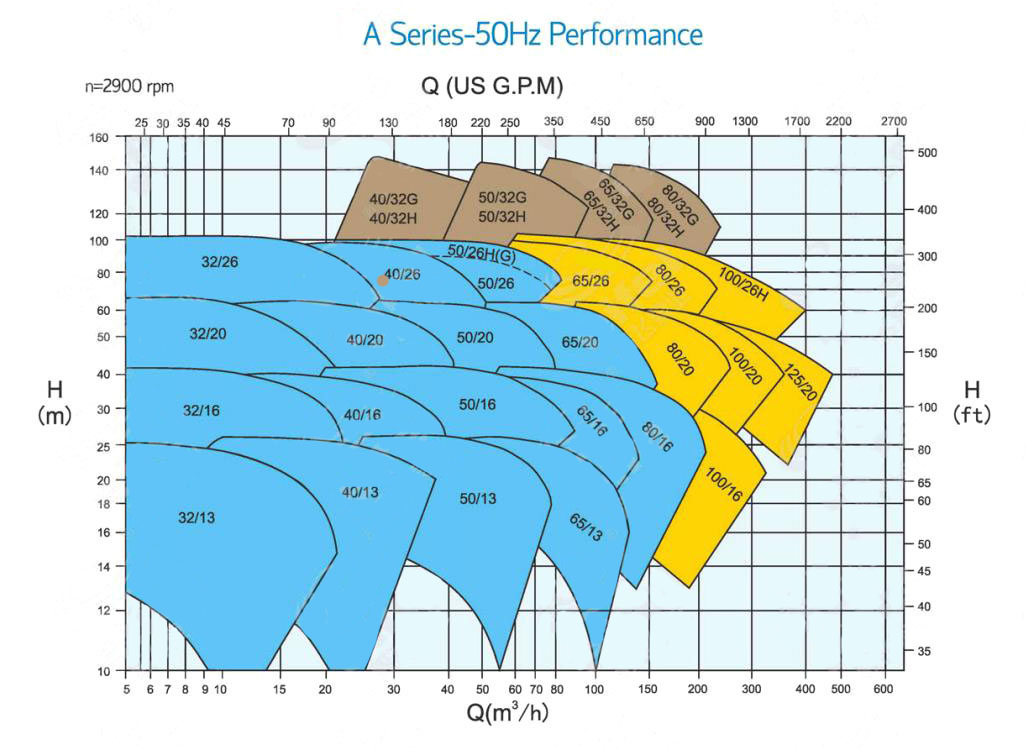

Dòng A - hiệu suất 50 Hz

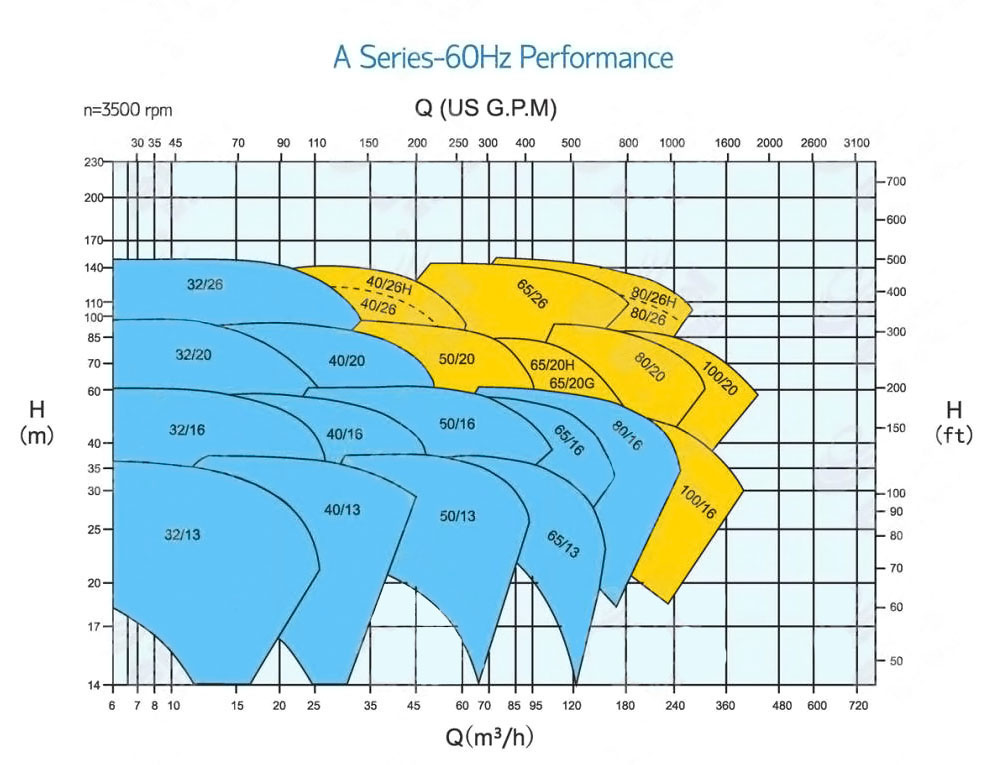

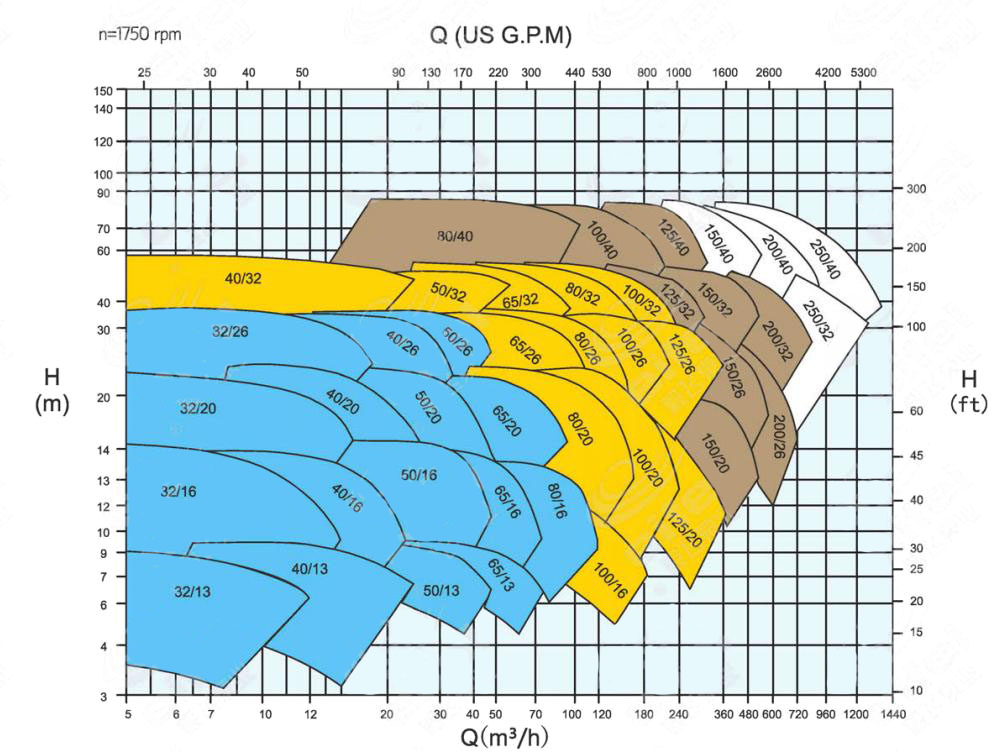

Dòng A - hiệu suất 60 Hz

Kích thước mặt bích

(ISO7005.2 DIN2501 PN16 GB/T17241.6 PN1.6)

DN1/DN2	32	40	50	65	80	100
D1/D2	140	150	165	185	200	220
K1/K2	100	110	125	145	160	180
n-d1/n-d2	4-f18	4-f18	4-f18	4-f18	8-f18	8-f18

DN1/DN2	125	150	200	250	300	350
D1/D2	250	285	340	405	460	520
K1/K2	210	240	295	355	410	470
n-d1/n-d2	8-f18	8-f22	12-φ22	12-f26	12-f26	16-φ26

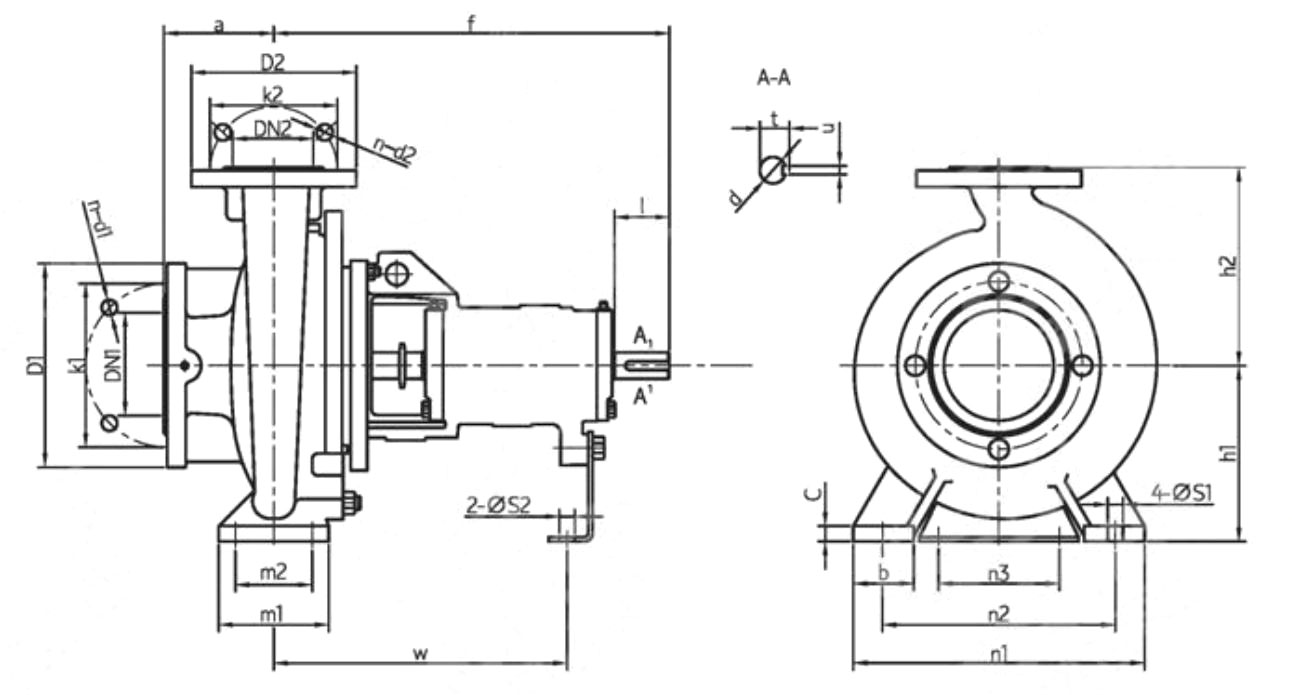

Người mẫu	Mang đường kính bên trong	DN2	DN1	a	f	h1	h2	b	C	n3	m1	m2	n1	n2	S1	S2	W	d	I	t	U	Khối lượng (kg)
A32/13	25	32	50	80	360	112	140	50	14	100	100	70	190	140	14	14	267	24	50	27	8	29
A32/16						132	160						240	190								35
A32/20						160	180			110												47
A32/26				100		180	225	65			125	95	320	250								58
A40/13		40	65	80		112	140	50		100	100	70	210	160								31
A40/16						132	160						240	190								34
A40/20				100		160	180			110			265	212								45
A40/26(H)						180	225	65			125	95	320	250								61
A40/32	35			125	470	200	250						345	280			342	32	80	35	10	94
A40/32(H)						200	250															107
A40/32G	45				526	200	250										367	42	110	45	12	105
A50/13	25	50		100	360	132	160	50		100	100	70	240	190			267	24	50	27	8	35
A50/16						160	180			110			265	212								39
A50/20						160	200															49
A50/26(H)						180	225	65			125	95	320	250								68
A50/26G	35				470												344	32	80	35	10	65
A50/32(H)				125		225	280		18				345	280			342					113
A50/32G	45	50	65	125	526	225	280	65	18		125	95	345	280			367	42	110	45	12	105
A65/13	25	65	80	100	360	160	180		14		125	95	280	212			267	24	50	27	8	41
A65/16						160	200															47
A65/20(H)						180	225						320	250								55
A65/20G	35				465												339	32	80	35	10	60
A65/26					470	200	250	80	15		160	120	360	280	18		342					87
A65/32(H)				125		225	280		18				400	315								110
A65/32G	45				525	225	280		18								367	42	110	45	12	120
A80/16	25	80	100		360	180	225	65	14		125	95	320	250	14		267	24	50	27	8	53
A80/20	35				470	180	250		15				345	280			342	32	80	35	10	76
A80/26						200	280	80			160	120	400	315	18							95
A80/32(H)						250	315		16													118
A80/32G	45				526				16								367	42	110	45	12	130
A80/40					530	280	355	83	18				440	340			370					160
A100/16	35	100	125		470	200	250	80	15				360	280			342	32	80	35	10	87
A100/20	35						280	80	16													84
A100/26(H)				140		225	280						400	315								102
A100/32						250	315															118
A100/40	45				530	280	355	100	20		200	150	500	400	23		370	42	110	45	12	176
A125/20	35	125	150		470	250	315	80	16		160	120	400	315	18		342	32	80	35	10	112
A125/26						250	355															117
A125/32	45				530	280	355	100	18		200	150	500	400	23		370	42	110	45	12	155
A125/40				160		315	400															178
FA125/50	55				670	355	450		25				550	450			500	48	110	51	14	300
A150/20	35	150	200		500	280	400		18				400	315			342	32	80	35	10	132
A150/26	45				530	250	355						450	350			370	42	110	45	12	163
A150/32						280	400						550	450								170
A150/40						315	450															207
A150/50	55			180	670	375	500		22								500	48		51	14	330
A200/26	45	200	250		555	315	450		20						28		392	42		45	12	219
A200/32	55				670	315	480	120			220	170	600	480			505	48		51	14	286
A200/40						335	480				250											328
A200/50	65	200	250	200	720	425	560	100	22	140	200	150	660	560	23	19	515	60	140	64	18	450
A250/32	55	250	300	220	691	355	520	150	26	110	250	200	660	510	28	14	525	48	110	51	14	366
A250/40					682	400	560										516					396
A250/50	65	250	300	250	720	450	670	120	32	140	240	190	750	650	23	19	515	60	140	64	18	550
A300/40	65	300	350	300	720	425		120	30		250	190	760	660	30	19	515	60	140	64	18	550
