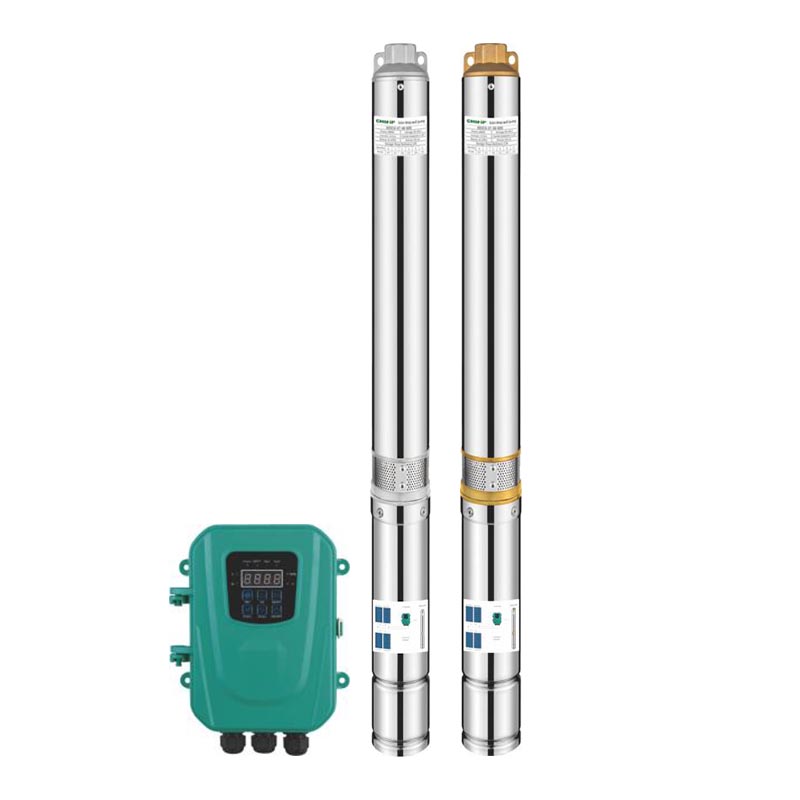

Cài đặt và sử dụngTổng thể lắp đặt máy bơm năng lượng mặt trời bao gồm chủ yếu là các tấm pin mặt trời, hộp điều khiển và máy bơm. Máy bơm bề mặt nắng được sử dụng để tăng áp lực nước. ZEN Machinery tùy chỉnh 3/4 "SSD-A/D AC/DC Máy bơm giếng sâu cho phép bạn đưa nước đến phạm vi cao hơn và rộng hơn. Ở các vùng có năng lượng mặt trời trên thế giới, đặc biệt là ở những vùng sâu vùng xa, nơi không có điện, việc sử dụng năng lượng mặt trời là phương pháp cấp nước hấp dẫn nhất. Ngoài máy bơm nước và các nguồn năng lượng tái tạo, máy bơm năng lượng mặt trời còn bao gồm tất cả các điều khiển, điều khiển cần thiết, chúng cũng bao gồm tất cả các điều khiển cần thiết. Các thiết bị liên lạc và phụ trợ được cung cấp như một hệ thống chính thức.
Bộ điều khiển có thể được sử dụng ở chế độ năng lượng mặt trời đơn, dòng điện tối đa được giới hạn ở 12a và công suất tối đa được theo dõi bằng thuật toán MPPT. Tốc độ của máy bơm được xác định bởi công suất của pin mặt trời, tốc độ tối đa của máy bơm, công suất điều khiển tối đa và nhiệt độ của bộ điều khiển. Khi bất kỳ điều kiện nào được đáp ứng, tốc độ bơm sẽ duy trì ở mức hiện tại hoặc hoạt động ở tốc độ thấp.
Bộ điều khiển có thể được sử dụng ở chế độ có một AC và đầu vào tối đa của dòng AC bị giới hạn 11a (các mẫu khác nhau có thể khác nhau). Tốc độ của máy bơm được xác định bởi dòng điện xoay chiều đầu vào, tốc độ tối đa của máy bơm, công suất tối đa của bộ điều khiển và nhiệt độ của bộ điều khiển. Sau khi đáp ứng bất kỳ điều kiện nào, tốc độ bơm sẽ được duy trì ở tốc độ hiện tại hoặc hoạt động ở tốc độ giảm.
Chế độ tự động chuyển đổi giữa năng lượng mặt trời và dòng điện xoay chiều. Năng lượng mặt trời và dòng điện xoay chiều được đưa vào cùng một lúc. Chế độ mặc định là năng lượng mặt trời.
Điểm chuyển đổi công suất đầu vào của năng lượng mặt trời là 250 watt, nếu nhỏ hơn 250 W thì tự động chuyển sang dòng điện xoay chiều (có thể điều chỉnh 100 - 900 W).
Thời gian chuyển đổi dòng điện xoay chiều mặc định cho hệ thống là 15 phút và nếu phát hiện năng lượng mặt trời, dòng điện xoay chiều sẽ chuyển sang sử dụng năng lượng mặt trời trong 15 phút. (1 - 60 phút) có thể được cấu hình.

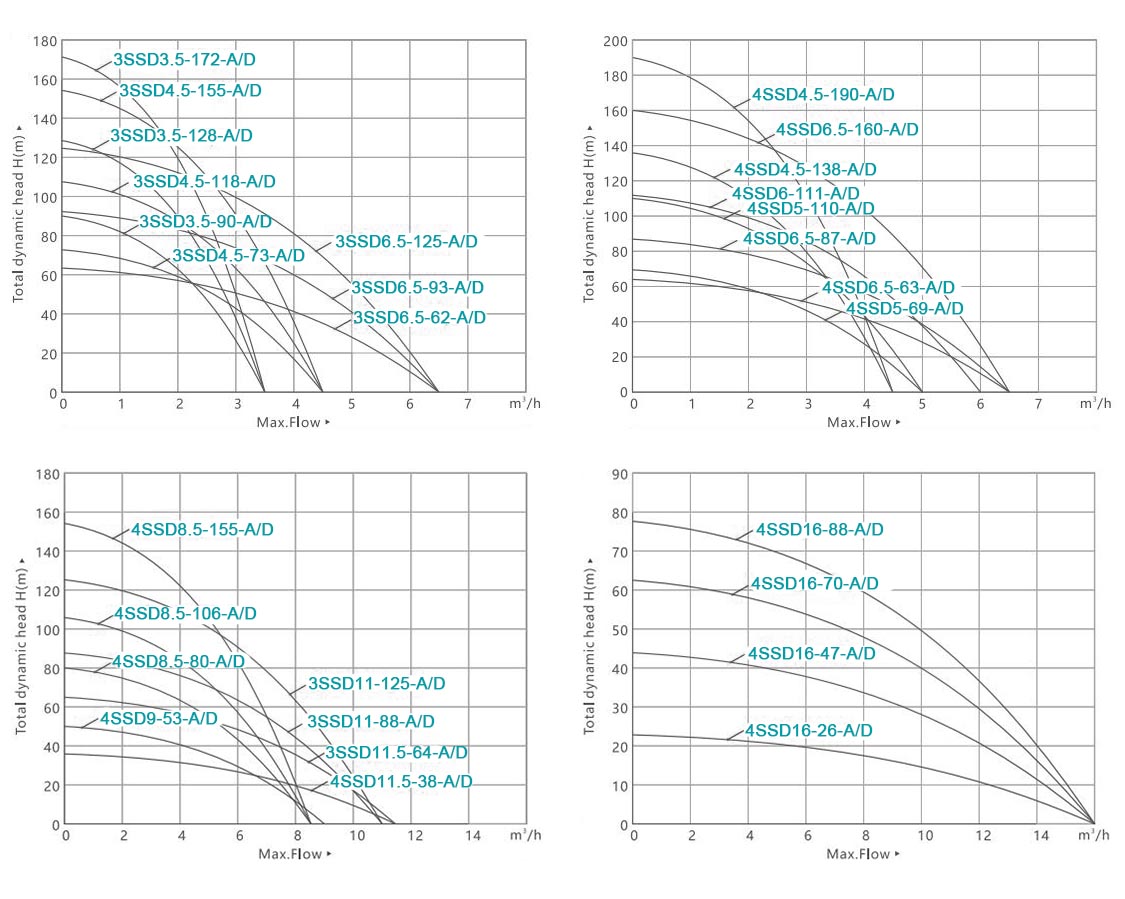

| Người mẫu | Điện áp (V) |
Điện áp DC tốt nhất (V) |
Quyền lực (W) |
Tối đa. Chảy (m³/h) |
Tối đa. Cố gắng (m) |
Ra (inch) |
nguy hiểm (m) |
Tấm năng lượng mặt trời | |
| Căng thẳng mở | Quyền lực | ||||||||
| 3SSD3.5-90-96/750-A/D | 85~265 | 60~430 | 750 | 3.5 | 90 |
1 l |
2 | <430V | ≥1100W |
| 3SSD3.5-128-144/1100-A/D | 85~265 | 60~430 | 1100 | 3.5 | 128 | 1" | 2 | <430V | ≥1600W |
| 3SSD3.5-172-192/1500-A/D | 85~265 | 60~430 | 1500 | 3.5 | 172 | 1" | 2 | <430V | ≥2200W |
| 3SSD4.5-73-96/750-A/D | 85~265 | 60~430 | 750 | 4.5 | 73 | 1,25" | 2 | <430V | ≥1100W |
| 3SSD4.5-118-144/1100-A/D | 85~265 | 60~430 | 1100 | 4.5 | 118 | 1,25" | 2 | <430V | ≥1600W |
| 3SSD4.5-155-192/1500-A/D | 85~265 | 60~430 | 1500 | 4.5 | 155 | 1,25" | 2 | <430V | ≥2200W |
| 3SSD6.5-62-96/750-A/D | 85~265 | 60~430 | 750 | 6.5 | 62 | 1,25" | 2 | <430V | ≥1100W |
| 3DCS6.5-93-144/1100-A/D | 85~265 | 60~430 | 1100 | 6.5 | 93 | 1,25” | 2 | <430V | ≥1600W |
| 3DCS6.5-125-192/1500-A/D | 85~265 | 60~430 | 1500 | 6.5 | 125 | 1,25" | 2 | <430V | ≥2200W |
| 4DCS5-69-96/750-A/D | 85~265 | 60~430 | 750 | 5 | 69 | 1,25" | 2 | <430V | ≥1100W |
| 4DCS5-110-144/1100-A/D | 85~265 | 60~430 | 1100 | 5 | 110 | 1,25" | 2 | <430V | ≥1600W |
| 4DCS4.5-138-192/1500-A/D | 85~265 | 60~430 | 1500 | 4.5 | 138 | 1,25" | 2 | <430V | ≥2200W |
| 4DCS4.5-190-280/2200-a/D | 85~265 | 60~430 | 2200 | 4.5 | 190 | 1,25” | 2 | <430V | ≥3300W |
| 4DCS6.5-63-96/750-A/D | 85~265 | 60~430 | 750 | 6.5 | 63 | 1,25" | 2 | <430V | ≥1100W |
| 4DCS6.5-87-144/1100-A/D | 85~265 | 60~430 | 1100 | 6.5 | 87 | 1,25" | 2 | <430V | ≥1600W |
| 4DCS6-111-192/1500-A/D | 85~265 | 60~430 | 1500 | 6 | 111 | 1,25" | 2 | <430V | ≥2200W |
| 4DCS6.5-160-280/2200-A/D | 85~265 | 60~430 | 2200 | 6.5 | 160 | 1,25" | 2 | <430V | ≥3300W |
| 4DCS9-53-96/750 A/D | 85~265 | 60~430 | 750 | 9 | 53 | 1,5" | 2 | <430V | ≥1100W |
| 4DCS8.5-80-144/1100-A/D | 85~265 | 60~430 | 1100 | 8.5 | 80 | 1,5" | 2 | <430V | ≥1600W |
| 4DCS8.5-106-192/1500-A/D | 85~265 | 60~430 | 1500 | 8.5 | 106 | 1,5" | 2 | <430V | ≥2200W |
| 4DCS8.5-155--280/2200-A/D | 85~265 | 60~430 | 2200 | 8.5 | 155 | 1,5" | 2 | <430V | ≥3300W |
| 4DCS11.5-38-96/750-A/D | 85~265 | 60~430 | 750 | 11.5 | 38 | 2" | 2 | <430V | ≥1100W |
| 4DCS11.5-64-144/1100-A/D | 85~265 | 60~430 | 1100 | 11.5 | 64 | 2" | 2 | <430V | ≥1600W |
| 4DCS11-88-192/1500-A/D | 85~265 | 60~430 | 1500 | 11 | 88 | 2" | 2 | <430V | ≥2200W |
| 4DCS11-125-280/2200-A/D | 85~265 | 60~430 | 2200 | 11 | 125 | 2" | 2 | <430V | ≥3300W |
| 4DCS16-26-96/750-A/D | 85~265 | 60~430 | 750 | 16 | 26 | 2" | 2 | <430V | ≥1100W |
| 4DCS16-47-144/1100-A/D | 85~265 | 60~430 | 1100 | 16 | 47 | 2" | 2 | <430V | ≥1600W |
| 4DCS16-70-192/1500-A/D | 85~265 | 60~430 | 1500 | 16 | 70 | 2" | 2 | <430V | ≥2200W |
| 4DCS16-88-280/2200-A/D | 85~265 | 60~430 | 2200 | 16 | 88 | 2" | 2 | <430V | ≥3300W |
|
Model: Loại AC DC Công suất thích ứng: 750 - 2200 watt Model: Loại Công suất thích ứng: 2200W
1. Bảo vệ chống điện áp thấp và quá điện áp. 2. Bảo vệ chống quá tải và quá áp. 3. Bảo vệ máy bơm khỏi bị khô. 4. Bảo vệ nhiệt độ cao. 5. Thiếu bảo vệ pha. 6. Ba bộ công tắc mực nước. 7. Màn hình LCD. |
 |
Model: Loại D Công suất thích ứng: ≤1100W
1. Bảo vệ chống điện áp thấp và quá điện áp. 2. Bảo vệ chống quá tải và quá áp. 3. Bảo vệ máy bơm khỏi bị khô. 4. Bảo vệ nhiệt độ cao. 5. Thiếu bảo vệ pha. 6. Ba bộ công tắc mực nước. 7. LCD - Màn hình |
 |
Model: Loại B Công suất thích ứng: ≤1500W
1. Bảo vệ chống điện áp thấp và quá điện áp. 2. Bảo vệ chống quá tải và quá áp. 3. Bảo vệ máy bơm khỏi bị khô. 4. Bảo vệ nhiệt độ cao. 5. Thiếu bảo vệ pha. 6. Ba bộ công tắc mực nước. 7. Màn hình LCD. |
 |
Model: loại E Công suất thích ứng: ≤1100W
1. Bảo vệ chống điện áp thấp và quá điện áp. 2. Bảo vệ chống quá tải và quá áp. 3. Bảo vệ máy bơm khỏi bị khô. 4. Bảo vệ nhiệt độ cao. 5. Thiếu bảo vệ pha. 6. Ba bộ công tắc mực nước. |
|
Model: Loại C. Công suất thích ứng: 2200W
1. Bảo vệ chống điện áp thấp và quá điện áp. 2. Bảo vệ chống quá tải và quá áp. 3. Bảo vệ máy bơm khỏi bị khô. 4. Bảo vệ nhiệt độ cao. 5. Thiếu bảo vệ pha. 6. Ba bộ công tắc mực nước. 7. Màn hình LCD. |
|
Model: loại f Công suất thích ứng: ≤1100W
1. Bảo vệ chống điện áp thấp và quá điện áp. 2. Bảo vệ chống quá tải và quá áp. 3. Bảo vệ máy bơm khỏi bị khô. 4. Bảo vệ nhiệt độ cao. 5. Thiếu bảo vệ pha. |
