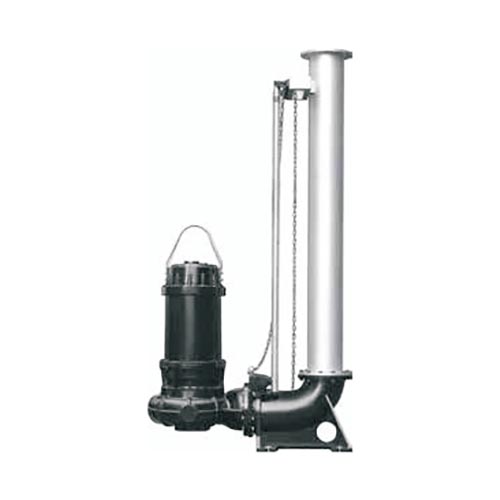

Ly hợp tự động Ac

• Gia cố cho Bộ ly hợp tự động Ac bằng mặt bích đạt tiêu chuẩn ISO 7005 - 92.

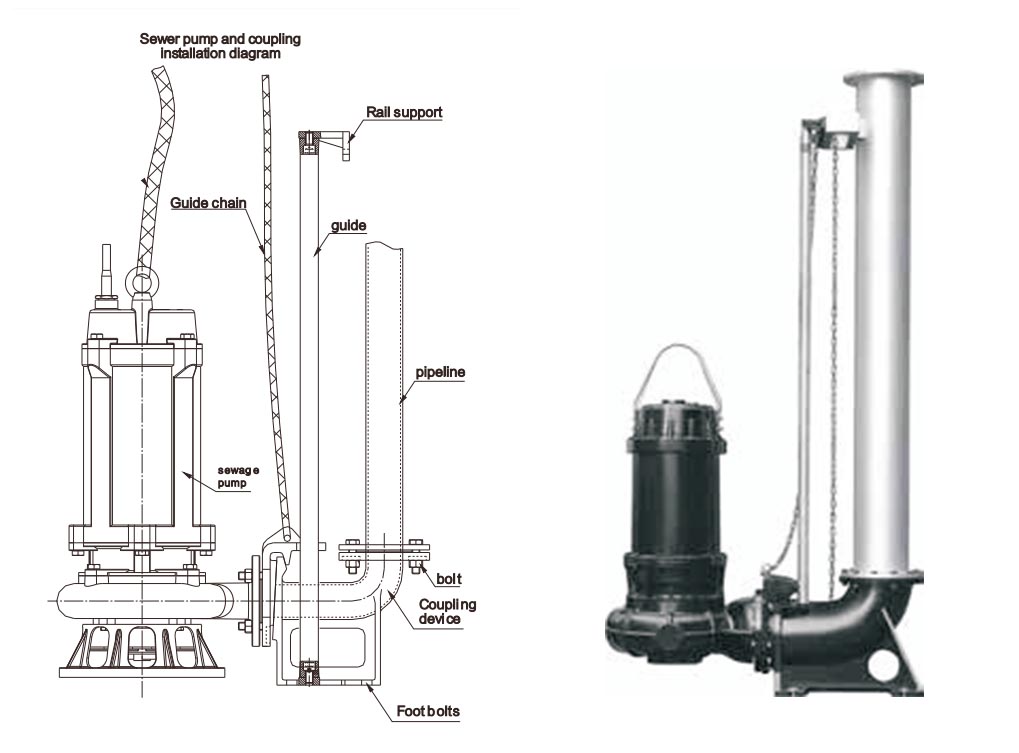

• Hệ thống lắp dẫn hướng chỉ cần giảm và nâng máy bơm để dễ dàng kết nối máy bơm với đường ống mà không cần vào hố thu nước để dễ dàng bảo trì và kiểm tra.
Ly hợp tự động Ac

Gửi yêu cầu

Mô tả Sản phẩm

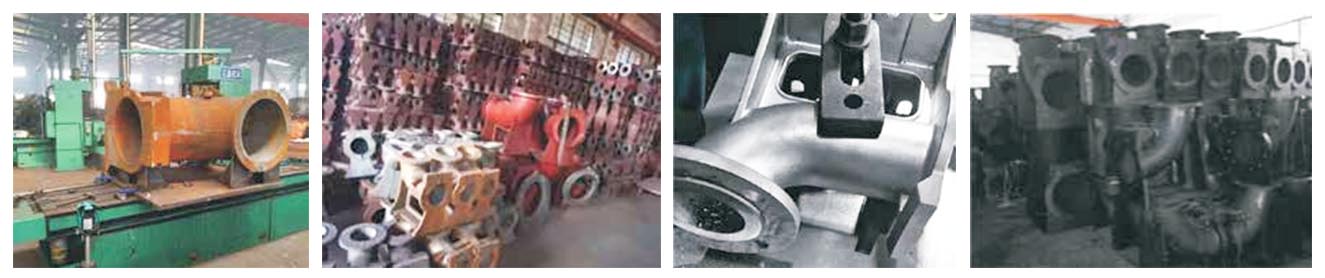

Ly hợp tự động Ac

DN50 - 250 Gang nhẹ

DN50 - 600 Gang nặng

DN300 - 600 Thép nhẹ (hàn)

DN50-200 (SS 304)

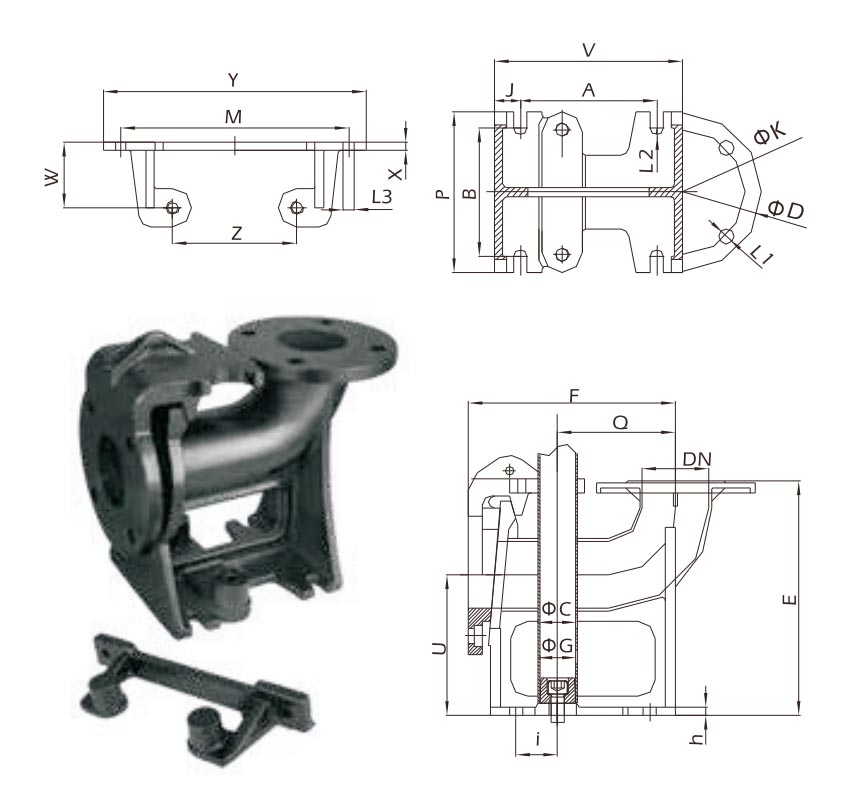

Kích thước lắp đặt

Đường kính danh nghĩa.	Khoảng cách lỗ	Khoảng cách trung tâm hướng dẫn	Hố	Từ chân đế đến bề mặt lắp đặt	Độ dày cửa	Dài
(DN)	(M)	(Z)	(L3)	(W)	(X)	(Y)
50	220	100	2-f12	70	20	265
65	240	130	2-f12	70	20	275
80	270	150	2-f12	80	20	315
100	305	170	2-f12	90	20	360
150	400	205	2-f16	80	15	465
200	485	280	2-f16	83	18	550
250	540	320	2-f16	95	20	610
300	560	340	2-f16	95	20	630
350	560	340	2-f16	95	20	630
400	610	370	2-f16	115	20	680
500	07	442	2-f24	120	25	777
600	805	540	2-f24	120	25	875
200	465	260	2-f16	83	18	530
250	525	305	2-f16	95	20	595

Bảng kỹ thuật

Kiểu	Đường kính danh nghĩa.	Đường kính mặt bích.	Đường kính của vòng tròn trung tâm.	lỗ bu lông	Khoảng cách bu lông khớp nối cố định		Kích thước ống thông đường kính trong. OD		Chiều cao ly hợp	Chiều dài trung tâm	Chiều cao trung tâm	Đường ống thoát nước	Chiều dài cơ sở	Chiều rộng cơ sở	Giá đỡ phía trước vào lỗ	Lỗ ống thông vào lỗ	Độ dày móng	ổ cắm cơ sở	Áp suất danh nghĩa
Kiểu	(DN)	(D)	(K)	(n-L1)	(MỘT)	(B)	(φC)	(φG)	(F)	(E)	(bạn)	(Q)	(V)	(P)	(J)	(TÔI)	(h)	(L2)
Nặng (gang)	50	140	110	4-f14	166	138	26.5	32	210	230	130	155	210	160	22	25	12	f16	PN6
	65	160	130	4-f14	185	170	26.5	32	245	260	150	175	235	200	25	40	12	f16	PN6
	80	190	150	4-f18	210	190	42	47	280	300	170	192	270	230	30	50	12	f16	PN6
	100	210	170	4-f18	256	225	42	47	340	355	200	233	320	270	32	60	15	f20	PN6
	150	265	225	8-f18	370	260	42	47	350	415	180	255	486	300	60	56	18	f20	PN6
	200	320	280	8-f18	490	350	42	47	444	537	220	375	626	390	70	46	20	f20	PN6
	250	395	350	12-φ22	480	420	52	60	500	555	250	350	666	480	93	55	25	f30	PN10
	300	445	400	12-φ22	570	500	52	60	600	625	300	420	60	560	95	52	30	f30	PN10
	350	505	460	16-φ22	660	560	52	60	700	716	350	490	860	620	100	63	35	f30	PN10
	400	565	515	16-φ26	750	620	69	76	800	822	400	560	980	700	115	76	40	f0	PN10
	500	670	620	20-φ26	930	760	69	76	1000	1013	500	725	1210	840	140	74	40	f40	PN10
	600	780	725	20-φ30	1120	900	69	76	1200	1201	600	910	1444	992	164	50	40	f46	PN10

Kiểu	Đường kính danh nghĩa.	Đường kính mặt bích.	Đường kính của vòng tròn trung tâm.	lỗ bu lông	Khoảng cách bu lông khớp nối cố định		Kích thước ống thông đường kính trong. OD		Chiều cao ly hợp	Chiều dài trung tâm	Chiều cao trung tâm	Đường ống thoát nước	Chiều dài cơ sở	Chiều rộng cơ sở	Giá đỡ phía trước vào lỗ	Lỗ ống thông vào lỗ	Độ dày móng	ổ cắm cơ sở	Áp suất danh nghĩa
Kiểu	(DN)	(D)	(K)	(n-L1)	(MỘT)	(B)	(φC)	(φG)	(F)	(E)	(bạn)	(Q)	(V)	(P)	(J)	(TÔI)	(h)	(L2)
Nhẹ (gang)	50	140	110	4-f14	118	115	26.5	32	210	180	130	105	160	132	21	25	12	f16	PN6
	65	160	130	4-f14	135	138	26.5	32	245	210	150	122	185	160	25	40	12	f16	PN6
	80	190	150	4-f18	160	155	42	47	280	250	170	142	220	190	30	50	12	f16	PN6
	100	210	170	4-f18	196	170	42	47	335	305	200	190	260	210	32	60	15	f20	PN6
	150	265	225	8-f18	252	220	42	47	415	370	260	205	340	260	44	80	15	f20	PN6
	200	320	280	8-f18	285	280	42	47	520	450	315	260	395	360	55	85	15	f20	PN6
	250	395	350	12-φ22	304	360	52	60	680	500	405	280	420	400	65	95	20	f24	PN10
Nhẹ (hàn thép)	300	445	400	12-φ22	390	340	52	60	799	513	316	334	610	445	110	41	16	f30	PN10
	350	505	460	16-φ22	400	420	52	60	927	593	368	410	700	505	150	3	18	f30	PN10
	400	565	515	16-φ26	480	450	69	76	1053	673	418	469	780	565	150	22	18	f30	PN10
	500	607	620	20-φ26	800	510	69	76	1235	834	458	630	980	670	100	66	20	f40	PN10
	600	780	725	20-φ30	975	620	69	76	1440	990	508	773	1180	780	115	62	20	f45	PN10

Pa - kết nối lỗ mặt bích 1,0 MPa

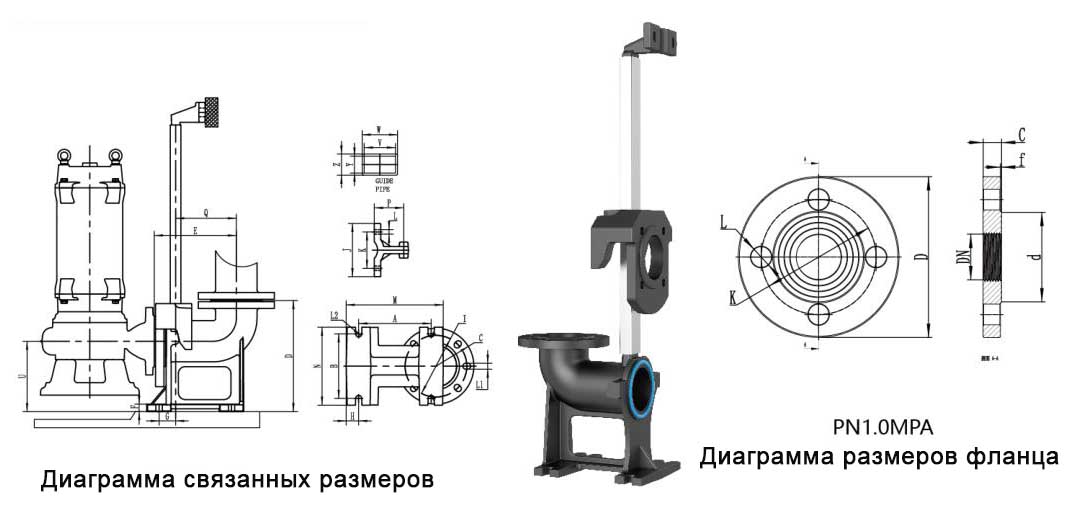

Kích thước liên kết

Kiểu	A	B	C	D	E	F	G	H	I	J	K	L	L1	L2	M	N	P	Q	U	V	W	Y	z
DN50	/	65	f160	125	200	19	93	72	f125	150	102.5	2-φ12,5	4-f17	2-f15	134	161	83	162.5	138	45	49	26	30
DN65	/	85	f180	265	215	19	93	72	f145	150	102.5	2-φ12,5	4-f17	2-f15	153	180	83	175	165	45	49	26	30
DN80	/	100	f195	280	220	15	95	72	f160	150	102.5	2-φ12,5	4-f17	2-f15	160	200	83	180	177	45	49	26	30
DN100	204.5	182	f215	313.5	232	21	46.50	35	f180	150	102.5	2-φ12,5	8-f17	4-f17	274	220	83	171.5	198.5	56	60	37	41
DN150	270	285	f280	405	295	25	80	40	f240	230	182.5	2-f18	8-f23	4-f23	355	340	95	225	260	56	60	37	41
DN200	300	330	f335	463	320	25	75	40	f295	230	182.5	2-f18	8-f23	4-f23	382	380	95	225	250	56	60	37	41

Mặt bích PN1.0Mpa (10 áp suất)

Đường kính danh nghĩa DN	Đường kính ngoài mặt bích Dòng 1/Dòng 2 D	Đường kính trung tâm chu vi lỗ bu lông K	Đường kính lỗ bu lông Dòng 1/Dòng 2 L	Bu lông, đinh tán		Kích thước con dấu		Độ dày mặt bích
Đường kính danh nghĩa DN	Đường kính ngoài mặt bích Dòng 1/Dòng 2 D	Đường kính trung tâm chu vi lỗ bu lông K	Đường kính lỗ bu lông Dòng 1/Dòng 2 L	Số lượng	Chủ đềTh Dòng 1/Dòng 2	d	f	C
50	165/160	125	18	18	M16	100	3	18
65	185/180	145	18	18	M16	120	3	20
80	200/195	160	18	18	M16	135	3	20
100	220/215	180	18	18	M16	155	3	22
125	250/245	210	18	18	M16	185	3	24
150	285/280	240	23	23	M20	210	3	24
175	310	270	23	23	M20	240	3	24
200	340/335	295	23	23	M20	265	3	24
225	365	325	23	23	M20	295	3	24
250	395/390	350	23	23	M20	320	3	26
300	445/440	400	23	23	M20	368	4	28

Lựa chọn máy bơm và đường ống

1. Tải trọng: Cột áp ghi trên bảng tên máy bơm là lượng tổn thất ma sát chưa xác định trong đường ống. Khi tính toán cột nước, đo chiều cao thẳng đứng của nước từ mực nước đến điểm cao nhất của đường ống tại mực nước tối thiểu trong giếng (khi mực nước trong tháp nước cao hơn điểm cao nhất của đường ống, tính từ mực nước lớn nhất trong tháp nước), cộng với tổn thất áp suất do đường ống gây ra, từ đó lựa chọn máy bơm phù hợp.

2. đường kính trong của đường ống phân phối: tổn thất thủy lực của đường ống có liên quan đến đường kính trong, chiều dài, độ nhám của thành trong của đường ống, đường kính của đường ống càng mỏng, đường ống càng dài, đường kính trong càng gồ ghề, tổn thất thủy lực của đường ống càng lớn. Đường kính trong của ống phân phối bơm.

bảng tổn thất đầu đường ống

Pc%: tổn thất áp suất trên 100 m ống gang mới (m)

Suối (m³/h)		Đường kính trong của ống (mm m)
Suối (m³/h)									200	250	300	350	400	450
1	máy tính %
1.5	% máy tính
3	% máy tính	1.6	0.54
6	% máy tính	6	2	0.6
9	% máy tính	12.5	4.3	1.1	0.46
12	% máy tính	20	7	2	0.7
15	% máy tính		12	2.9	1.25
18	% máy tính		17	4	1.7	0.6
21	% máy tính		22	4.8	2.2	0.75
24	% máy tính			6.6	3	1	0.36
27	% máy tính			8	3.5	1.25	0.42
30	% máy tính			9.5	4.2	1.5	0.5
36	% máy tính			14	6.3	2	0.75
42	% máy tính				8.5	2.7	0.85
48	% máy tính				10	3.6	1.2	0.45
60	máy tính %				16	5.5	1.8	0.7
75	% máy tính				24	8	2.76	1	0.24
75	% máy tính				24	8	2.76	1	0.24
90	% máy tính					12.5	3.8	1.45	0.36
120	% máy tính					21.5	6.9	2.6	0.6
150	% máy tính						11	4	0.95	0.3
150	% máy tính						11	4	0.95	0.3
180	% máy tính						15.2	5.5	1.3	0.43	0.18
210	% máy tính						21	7.4	1.8	0.6	0.24
240	% máy tính							9.4	2.3	0.75	0.3
300	% máy tính							14	3.4	1.1	0.46
360	% máy tính								4.7	1.6	0.65
480	% máy tính								8.5	2.9	1.9	0.2
600	% máy tính								12.2	4.3	1.7	0.9
720	% máy tính									10	6	3.8	2.5	1.3
840	% máy tính										8	5.4	3.4	1.7

Tổn thất áp suất ở các đường ống khác

Cần nhân giá trị của ống gang với các hệ số sau

Ống PVC: 0,76;

ống mạ kẽm: 1,17;

Ống dễ rỉ sét: 2,10;

\Vòi nặng: 3,60.

Phương pháp gần đúng để tính tổn thất áp suất trong đường ống

Van đáy: khoảng 15m - tầm;

van một chiều: phạm vi ống khoảng 10m;

Van mở: quá trình khoảng 5 mét;

Uốn cong và uốn cong: tiếp cận một đường ống 5 mét.
