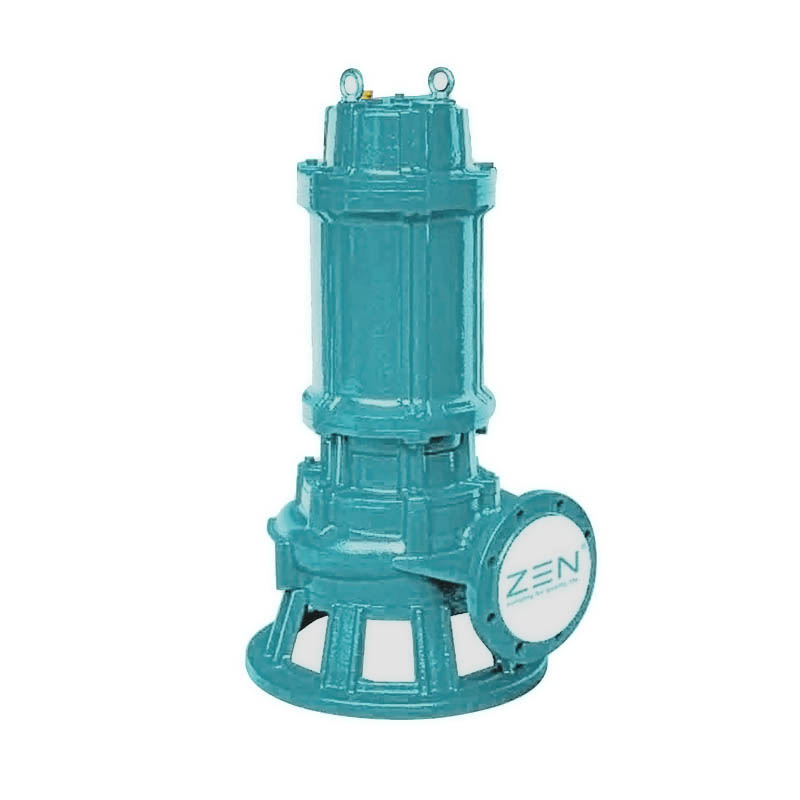

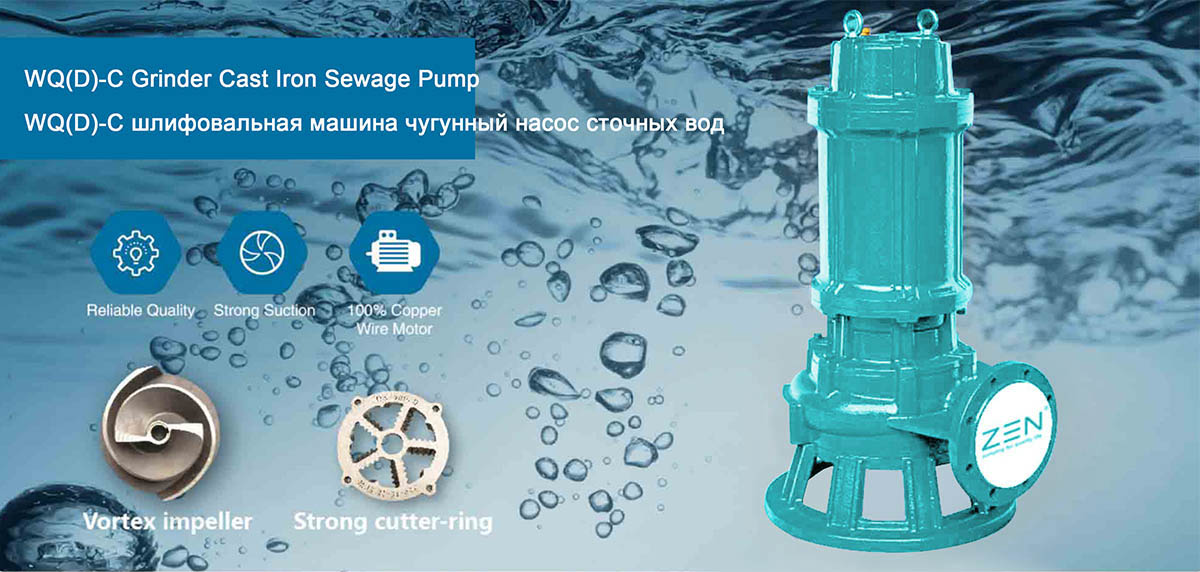

Máy bơm nước thải bằng gang đúc WQ-C 4P là máy bơm nước thải chìm cơ bản có cánh quạt xoáy. Có sẵn nhiều mẫu mã khác nhau, có thể dễ dàng lắp đặt cùng với hệ thống khớp nối đường ray hoặc được sử dụng độc lập với kết nối ống mềm hoặc mặt bích. Với độ tin cậy và độ bền tuyệt vời, máy bơm phải được ngâm hoàn toàn trong nước trong quá trình vận hành.
|

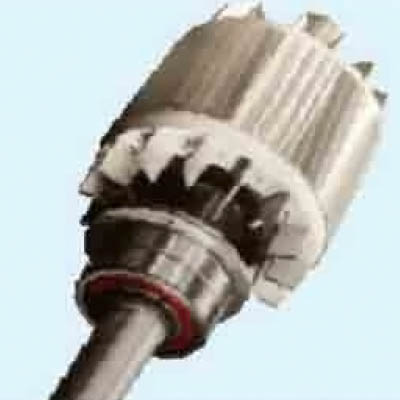

Vòng bi nặng Vòng bi và trục SS420. |
|

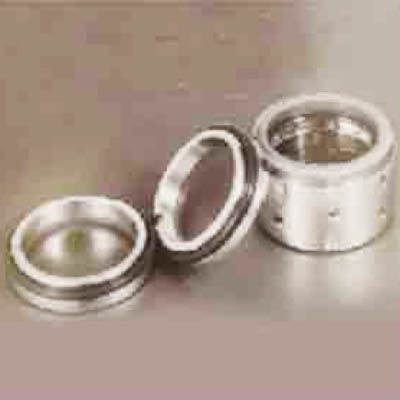

Phốt cơ khí Phốt cơ khí kép bao gồm hai phốt nối tiếp. Phớt cơ khí chống mài mòn cao cấp được làm bằng cacbua silic đảm bảo hiệu quả bịt kín tốt nhất. |

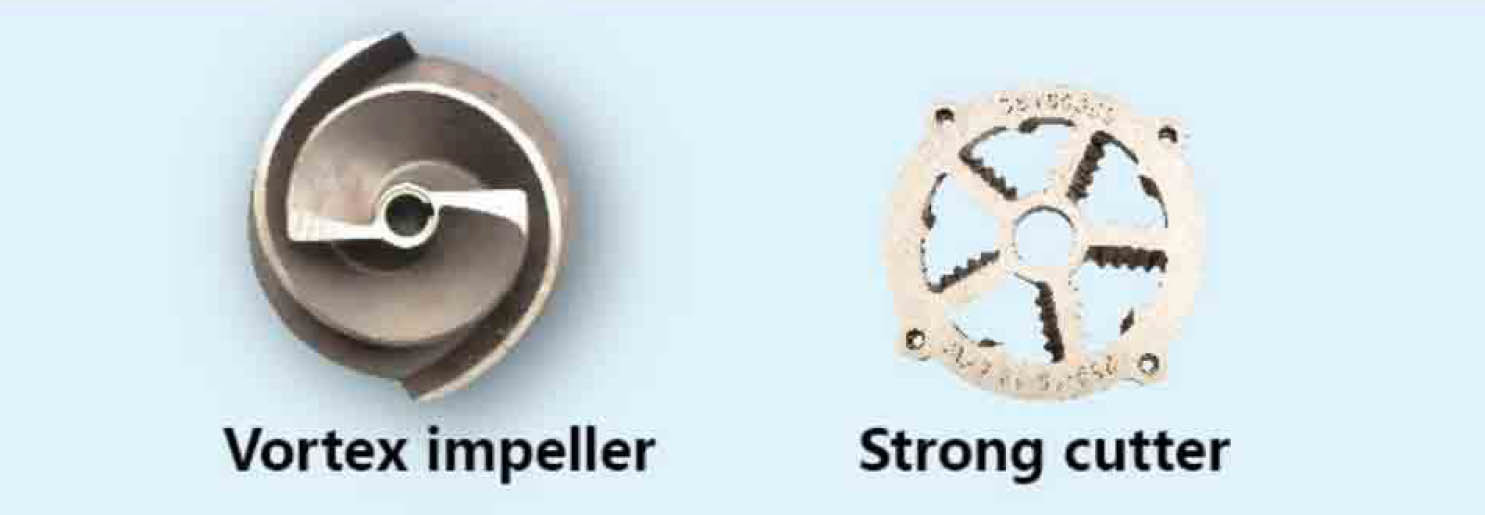

cánh quạt máy cắt có vòng cắt
1. Cánh quạt được thiết kế không bị tắc.
2. Chất liệu cánh quạt và vòng dao: Thép không gỉ 420 crom cao, độ cứng HRC49 - 52, chống mài mòn tốt.

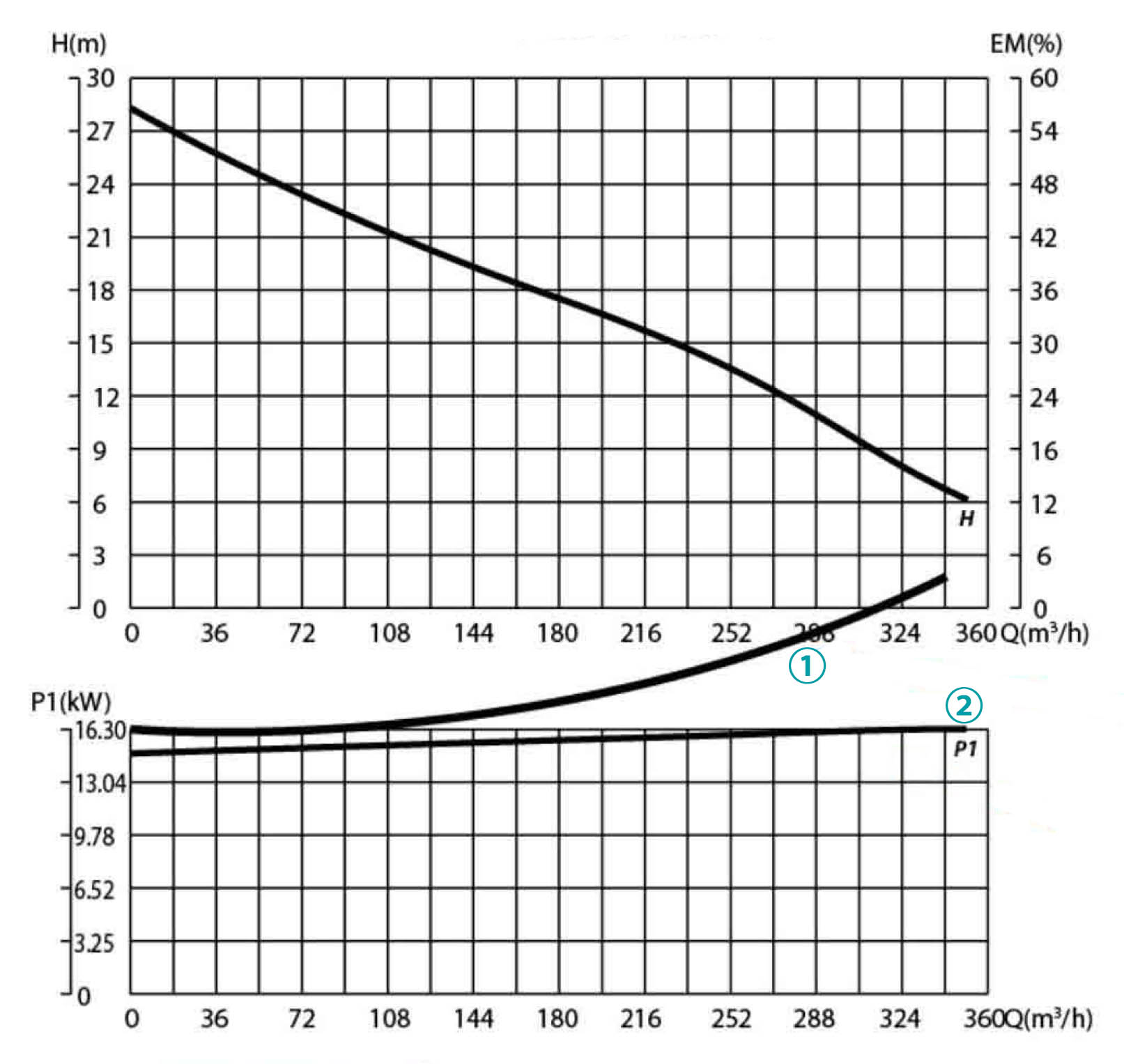

① Máy bơm nước thải thông thường cần công suất lớn khi sử dụng lưu lượng lớn, động cơ sẽ nóng lên và cháy.
② ZEN WQ-C Máy bơm có thể sử dụng dòng chảy tại mỗi điểm. Sức mạnh gần như giống nhau. Nhiệt độ động cơ gần như giống nhau.
Một máy bơm bình thường sẽ bị tắc do các mảnh vụn từ nước thải.
Máy bơm ZEN WQ - C giải quyết hoàn hảo những vấn đề này.
1. Cánh quạt bán mở dạng xoáy cho phép đi qua chất rắn lớn
2. Chất liệu dao và vòng: Thép không gỉ 420 crom cao, độ cứng HRC49 - 52, chống mài mòn tốt.

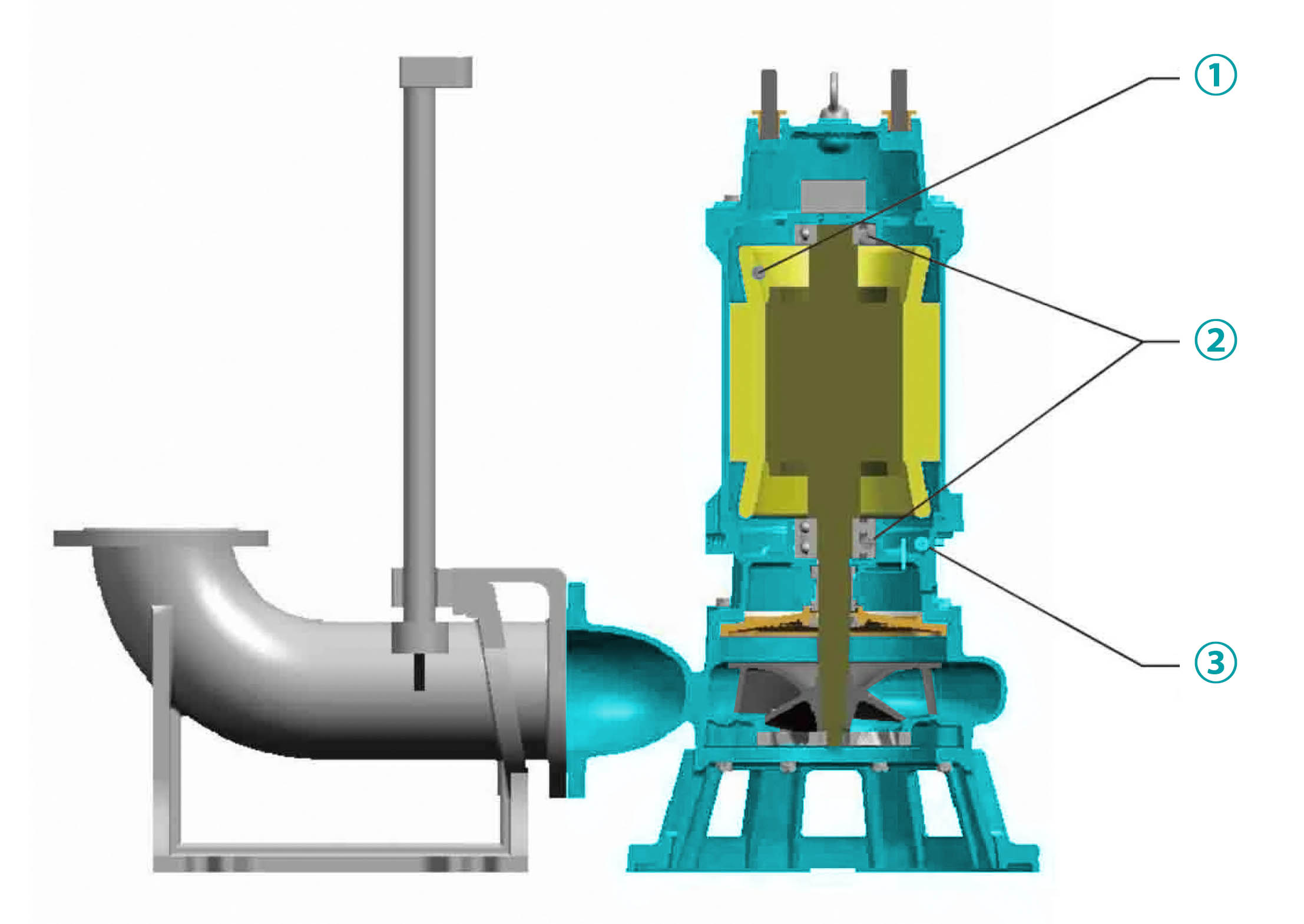

① Cảm biến nhiệt điện (MTS)
MTS là bộ bảo vệ động cơ lưỡng kim được tích hợp trong từng pha của cuộn dây stato. Khi phát hiện quá nhiệt, cảm biến (trong cuộn dây) bị vô hiệu hóa và công tắc phụ thuộc (ở các bộ phận bơm thông thường, 15HP trở lên) bị vô hiệu hóa.
② Cảm biến nhiệt độ vòng bi (BTS)
BTS là một cảm biến nhiệt độ được lắp đặt ở vị trí ổ trục cố định. BTS phải được kết nối với "đèn báo điều khiển nhiệt độ" trong hộp điều khiển. Khi nhiệt độ vòng bi vượt quá nhiệt độ cài đặt của "chỉ báo điều khiển nhiệt độ", việc dựa vào công tắc sẽ cắt điện cho máy bơm. (BTS là thành phần tùy chọn của mẫu máy bơm).
③ Cảm biến độ ẩm (MS)
MS là một cảm biến điện cực để cung cấp nước cho buồng. Nếu phát hiện rò rỉ, tựa vào công tắc (trong hộp điều khiển) sẽ cắt điện vào máy bơm. (MS là thành phần chung của máy bơm 15HP trở lên). Bằng cách này, các phớt cơ khí và chất bôi trơn bị hư hỏng có thể được thay thế trước khi xảy ra rò rỉ trong vỏ động cơ. (MS là thành phần chung của máy bơm 15HP trở lên).
| 100 | WQ-C | 60 | 24 | 11 |
| Kích thước xuất khẩu (mm) | Loại máy bơm | dòng chảy danh nghĩa | đầu danh nghĩa | Quyền lực |
|
|
Dự án |
Sự miêu tả |
|
Hạn chế sử dụng |
Nhiệt độ chất lỏng |
0~40°C(32~104°F) |
|
Ứng dụng |
Nước thải từ các khu dân cư. |
|
|
Kiểu |
Tính thường xuyên |
50Hz |
|
Động cơ |
Động cơ khô 4P (1450Rpm) |
|
|
cách nhiệt |
Ben B (Loại F trong tùy chọn) |
|
|
Sự bảo vệ |
IP68 |
|
|
Hậu vệ |
Bảo vệ nhiệt động cơ. Vòng bi. Cảm biến độ ẩm. (Các thiết bị bảo vệ khác trong hộp điều khiển) |
|
|
Mối quan hệ |
hình cầu |
|
|
Phốt cơ khí |
Con dấu M. đôi |
|
|
Bánh xe |
cánh quạt điều chỉnh turbo |

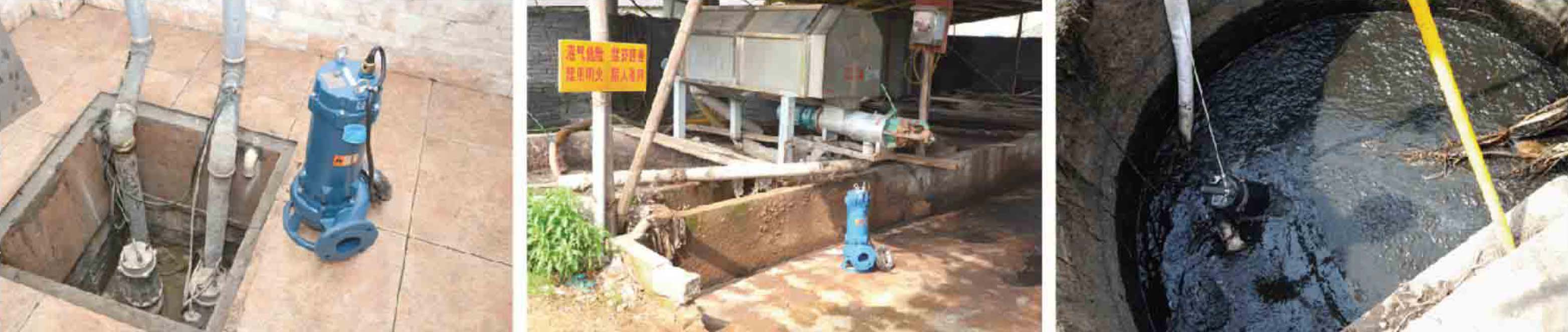

■ Xả nước thải từ các nhà máy xử lý nước sông.
■ Thoát nước các tòa nhà thương mại, khu công nghiệp, khu vui chơi giải trí.
■ Trường học, bệnh viện, tòa nhà chính phủ và hệ thống thoát nước công viên.
■ Trang trại chăn nuôi gia cầm, trang trại bò sữa, trang trại lợn, trang trại nuôi cá, thoát nước lò mổ.
|

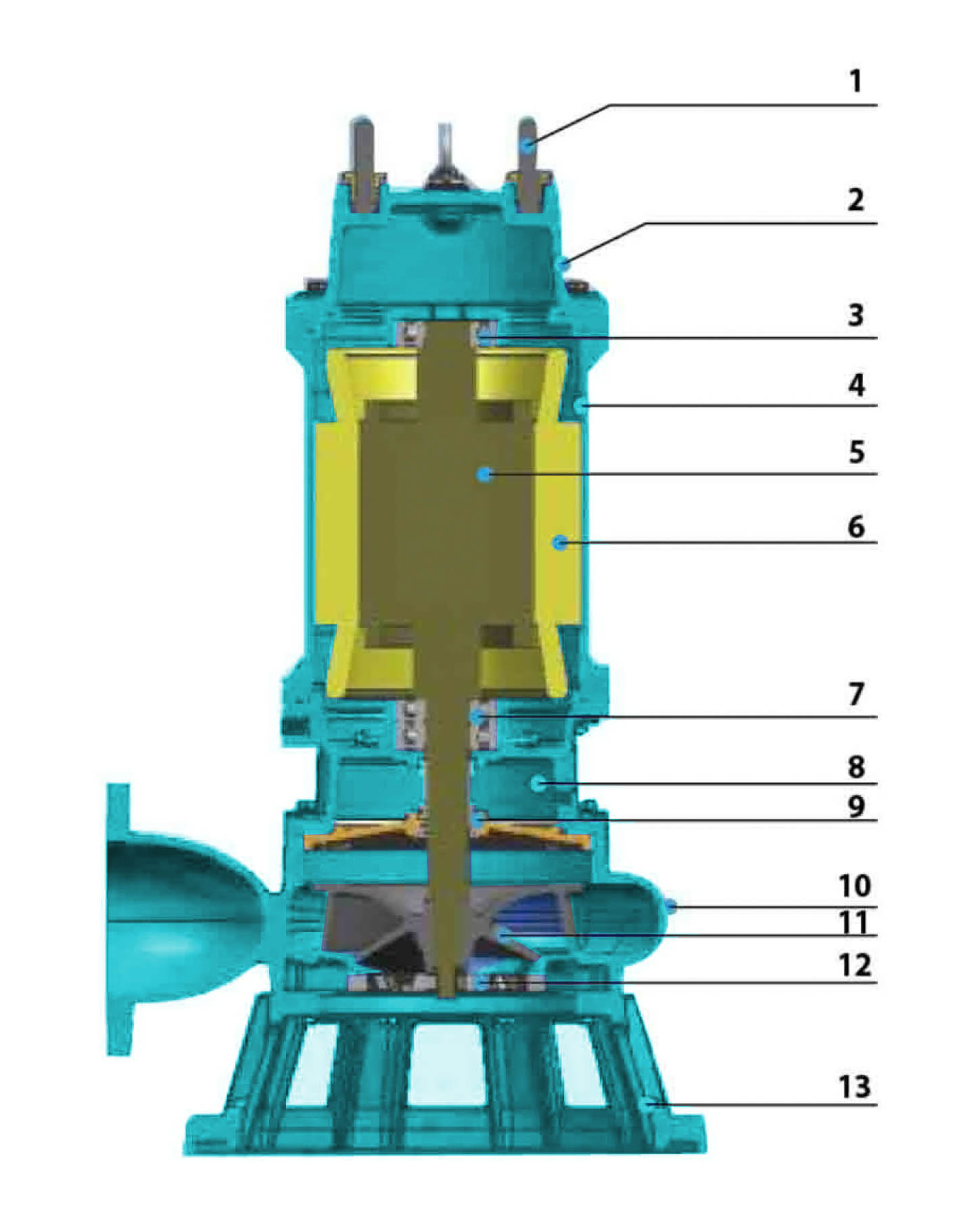

1 |
Cánh |
8 |
Chất bôi trơn |
|
2 |
Nắp trên động cơ |
9 |
Phốt cơ khí |
|
3 |
Mối quan hệ |
10 |
Vỏ bơm |
|
4 |
giá đỡ động cơ |
11 |
Bánh xe |
|
5 |
Rôto động cơ điện |
12 |
vòng cắt |
|
6 |
stator động cơ điện |
13 |
Khái niệm cơ bản |
|
7 |
Mối quan hệ |
|
|
|

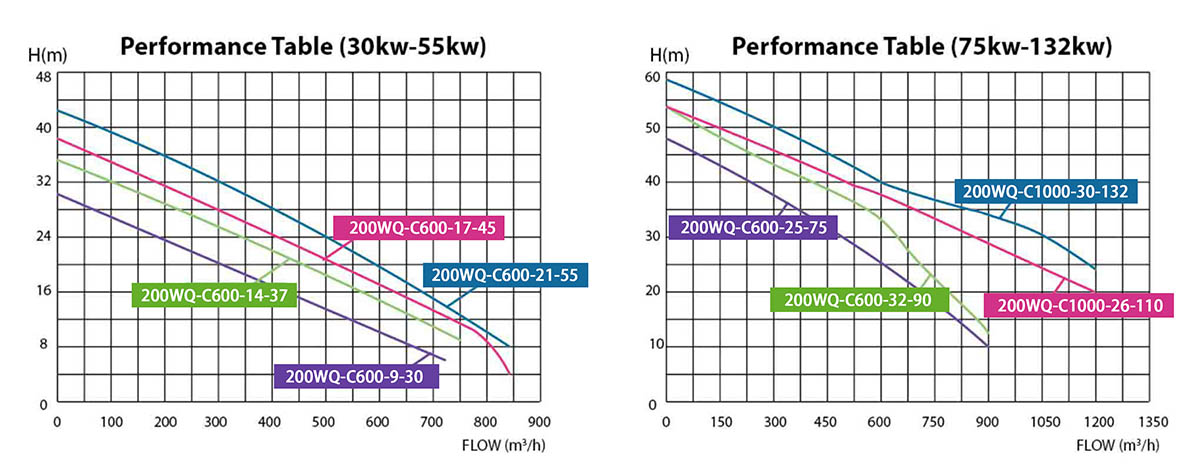

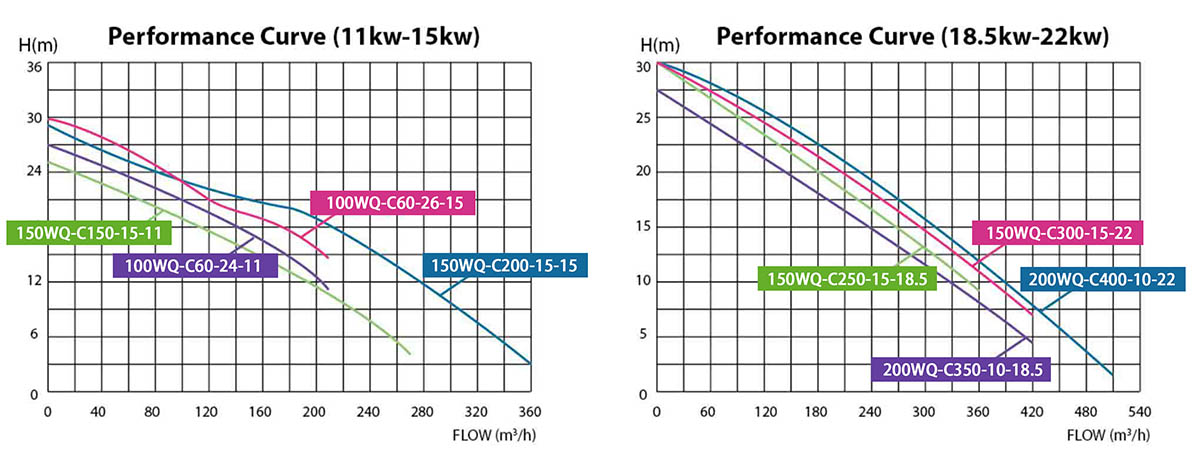

Người mẫu |
điều khiển hình chữ H hàng không P2(kw) |
Q(m³/h) |
0 |
30 |
60 |
90 |
120 |
180 |
210 |
240 |
270 |
300 |
330 |
360 |
420 |
480 |
510 |
|
|
Kw |
Hp |
Q(L/phút) |
0 |
500 |
000 |
1500 |
2000 |
3000 |
3500 |
400 |
3500 |
4000 |
5500 |
6000 |
7000 |
8000 |
8500 |
|
|
100WQ-C60-24-11 |
11 |
15 |
H(m) |
27 |
25.9 |
24 |
21.9 |
19 |
15.5 |
11 |
|
|
|
|
|
|
|
|
|
150WQ-C150-15-11 |
11 |
15 |
25.5 |
23 |
21.5 |
17 |
17 |
13.5 |
9.5 |
8 |
4 |
|
|
|
|
|
|
|
|
100WQ-C60-26-15 |
15 |
20 |
30 |
29 |
26 |
23 |
21 |
18 |
14.5 |
|
|
|
|
|
|
|
|
|
|
150WQ-C200-15-15 |
15 |
20 |
29 |
27.5 |
26 |
23 |
22 |
20 |
17 |
15 |
12 |
10 |
7 |
3 |
|
|
|
|
|
150WQ-C250-15-18.5 |
18.5 |
25 |
30 |
28 |
26 |
25 |
23.5 |
19.5 |
17 |
16 |
15 |
13 |
12 |
9 |
|
|
|
|
|
200WQ-C350-10-18.5 |
18.5 |
25 |
27.5 |
26 |
24 |
23 |
22 |
18 |
16 |
15 |
14 |
12 |
11 |
9.2 |
4 |
|
|
|
|
150WQ-C300-15-22 |
22 |
30 |
31 |
30 |
27.5 |
26 |
25 |
21 |
19 |
17.5 |
16 |
15 |
13 |
11.9 |
6.9 |
|
|
|
|
200WQ-C400-10-22 |
22 |
30 |
30 |
29 |
27.8 |
26.5 |
25.5 |
21.5 |
19 |
18 |
17 |
15.5 |
14 |
12 |
7 |
3 |
1.8 |
|
|
Người mẫu |
Quyền lực |
Q(m2/h) |
0 |
120 |
240 |
360 |
480 |
600 |
720 |
840 |
900 |
1020 |
1200 |
|
|
Kw |
Hp |
Q(L/phút) |
0 |
2000 |
4000 |
6000 |
8000 |
10000 |
12000 |
14000 |
15000 |
17000 |
20000 |
|
|
200WQ-C600-9-30 |
30 |
40 |
H(m) |
30 |
26 |
22 |
18 |
14 |
11 |
6 |
|
|
|
|
|
200WQ-C600-14-37 |
37 |
50 |
35.5 |
31.5 |
27 |
22.5 |
18 |
14.5 |
9 |
|
|
|
|
|
|
200WQ-C600-17-45 |
45 |
60 |
38.5 |
34.5 |
30 |
26 |
22 |
18 |
11.5 |
4 |
|
|
|
|
|
200WQ-C600-21-55 |
55 |
75 |
42.5 |
38 |
34 |
30 |
26 |
22 |
15.5 |
8 |
|
|
|
|
|
200WQ-C600-25-75 |
75 |
100 |
48 |
44 |
39 |
35 |
30 |
26 |
20 |
12.5 |
10 |
|
|
|
|
200WQ-C600-32-90 |
90 |
125 |
54 |
50 |
46 |
42 |
37.5 |
34 |
25 |
16 |
12 |
|
|
|
|
200WQ-C1000-26-110 |
110 |
150 |
54 |
50.5 |
47 |
44 |
40.5 |
38 |
34 |
30 |
29 |
25.5 |
20 |
|
|
200WQ-C1000-30-132 |
132 |
175 |
58 |
55.5 |
52 |
49 |
45.5 |
40 |
38 |
35 |
33 |
30 |
24 |
|
|
Vô cùng |
Người mẫu |
Xuất khẩu HP (kW) |
chút inch (mm) |
Sân khấu φ |
Hãy bắt đầu |
Tiêu chuẩn |
kênh rắn mm (inch) Không có vòng cắt |
|
|
m-m³/giờ |
ft-GPM |
|||||||
|
4P |
100WQ-C60-24-11 |
15(11) |
4”(100) |
3 |
Trực tiếp/gia tăng |
25-80 |
82-293 |
40(1.5) |
|
150WQ-C150-15-11 |
15(11) |
6”(150) |
3 |
Trực tiếp/gia tăng |
15-150 |
49-550 |
60(2.5) |
|
|
100WQ-C60-26-15 |
20(15) |
4"(100) |
3 |
Trực tiếp/gia tăng |
30-80 |
98-293 |
40(1.5) |
|
|
150WQ-C200-15-15 |
20(15) |
6”(150) |
3 |
Trực tiếp/gia tăng |
15-200 |
49-733 |
60(2.5) |
|
|
150WQ-C250-15-18.5 |
25(18,5) |
6”(150) |
3 |
Trực tiếp/gia tăng |
15-250 |
49-917 |
60(2.5) |
|
|
200WQ-C350-12-18.5 |
25(18,5 |
8"(200) |
3 |
Trực tiếp/gia tăng |
12-350 |
39-1283 |
80(3) |
|
|
150WQ-C200-22-22 |
30(22) |
6”(150) |
3 |
Trực tiếp/gia tăng |
22-200 |
29,5-733 |
60(2.5) |
|
|
200WQ-C400-10-22 |
30(22) |
8"(200) |
3 |
Trực tiếp/gia tăng |
10-400 |
33-1466 |
80(3) |
|
|
200WQ-C600-9-30 |
41(30) |
8"(200) |
3 |
Trực tiếp/gia tăng |
9-600 |
30-2199 |
80(3) |
|
|
200WQ-C600-12-37 |
50(37) |
8"(200) |
3 |
Trực tiếp/gia tăng |
12-600 |
39-2199 |
80(3) |
|
|
200WQ-C600-15-45 |
61(45) |
8"(200) |
3 |
Trực tiếp/gia tăng |
15-600 |
49-2199 |
80(3) |
|
|
200WQ-C600-20-55 |
75(55) |
8"(200) |
3 |
Trực tiếp/gia tăng |
20-600 |
66-2199 |
80(3) |
|
|
200WQ-C600-25-75 |
102(75) |
8"(200) |
3 |
Trực tiếp/gia tăng |
25-600 |
82-2199 |
80(3) |
|
|
200WQ-C600-30-90 |
122(90) |
8"(200) |
3 |
Trực tiếp/gia tăng |
30-600 |
98-2199 |
80(3) |
|
|
200WQ-C1000-25-100 |
136(100) |
8"(200) |
3 |
Trực tiếp/gia tăng |
25-1000 |
82-3666 |
80(3) |
|
|
200WQ-C1000-30-132 |
180(132) |
8"(200) |
3 |
Trực tiếp/gia tăng |
30-1000 |
98-3666 |
80(3) |
|
|

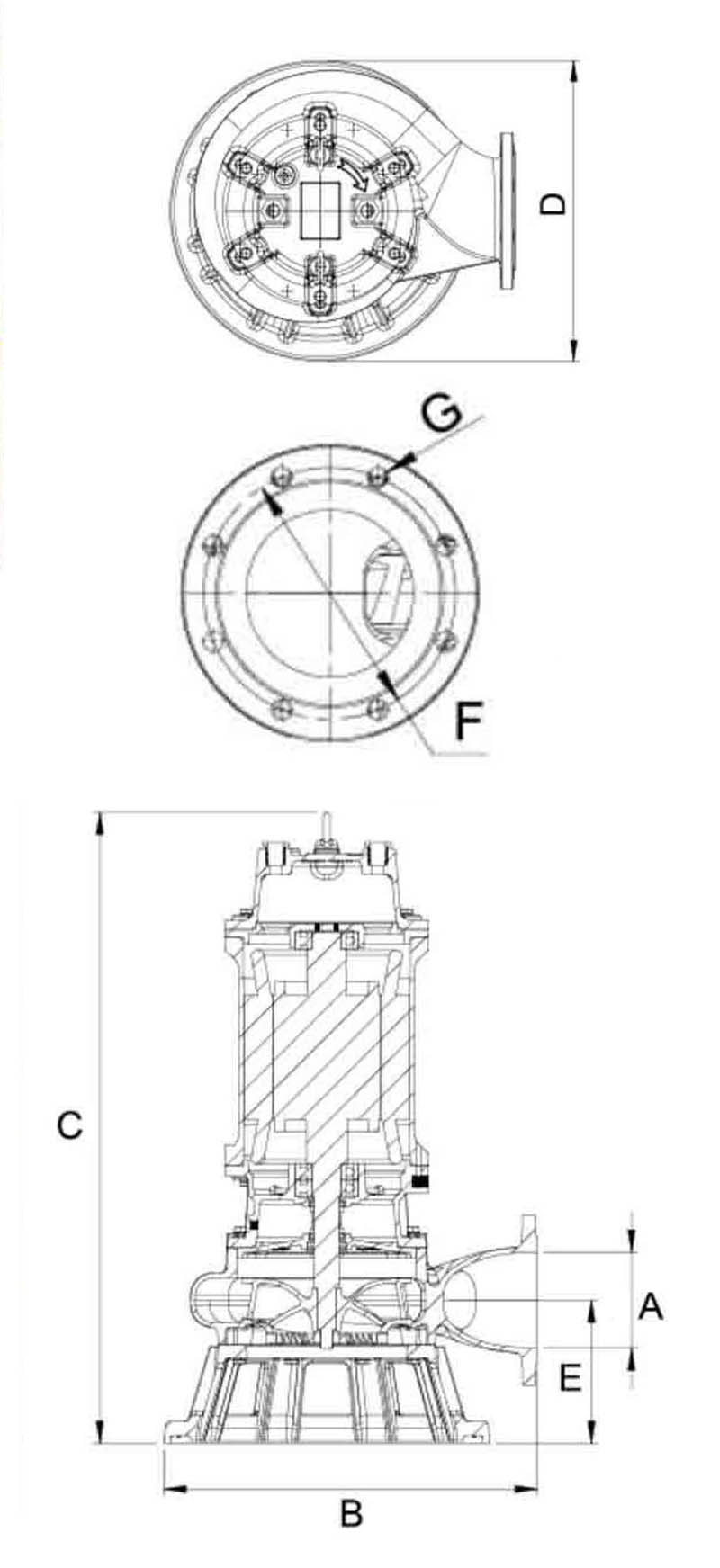

Người mẫu |
MỘT (mm) |
B(mm) |
C(mm) |
Đ(mm) |
E(mm) |
F(mm) |
G(mm) |
N(kg) |
|
100WQ-C60-24-11 |
100 |
578 |
1038 |
475 |
240 |
170 |
18 |
219 |
|
150WQ-C150-15-11 |
150 |
588 |
988 |
510 |
225 |
225 |
18 |
226 |
|
100WQ-C60-26-15 |
100 |
578 |
1038 |
475 |
240 |
170 |
18 |
233 |
|
150WQ-C200-15-15 |
150 |
588 |
1018 |
510 |
225 |
225 |
18 |
241 |
|
150WQ-C250-15-18.5 |
150 |
618 |
1080 |
510 |
235 |
225 |
18 |
325 |
|
200WQ-C350-12-18.5 |
200 |
618 |
1135 |
520 |
265 |
295 |
22 |
334 |
|
150WQ-C200-22-22 |
150 |
618 |
1080 |
510 |
235 |
225 |
18 |
350 |
|
200WQ-C400-10-22 |
200 |
618 |
1135 |
520 |
265 |
295 |
22 |
359 |
|
200WQ-C600-9-30 |
200 |
730 |
1240 |
620 |
305 |
295 |
22 |
505 |
|
200WQ-C600-12-37 |
200 |
730 |
1240 |
620 |
305 |
295 |
22 |
538 |
|
200WQ-C600-15-45 |
200 |
730 |
1285 |
620 |
305 |
295 |
22 |
554 |
|
200WQ-C600-20-55 |
200 |
835 |
1396 |
735 |
385 |
295 |
22 |
772 |
|
200WQ-C600-25-75 |
200 |
835 |
1461 |
735 |
385 |
295 |
22 |
812 |
|
200WQ-C600-30-90 |
200 |
835 |
1520 |
735 |
385 |
295 |
22 |
1095 |
|
200WQ-C1000-25-110 |
200 |
835 |
1580 |
735 |
385 |
295 |
22 |
1210 |
|
200WQ-C1000-30-132 |
200 |
835 |
1630 |
735 |
385 |
295 |
22 |
1350 |
