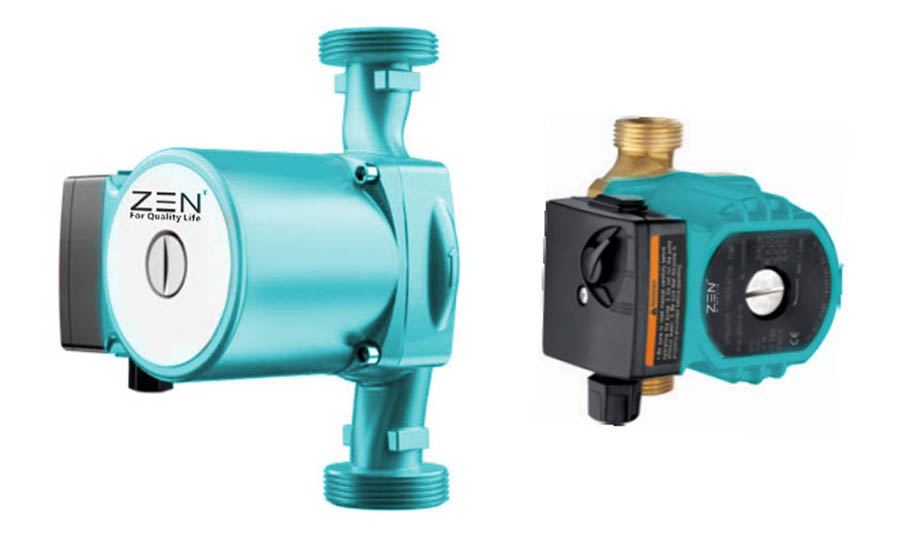

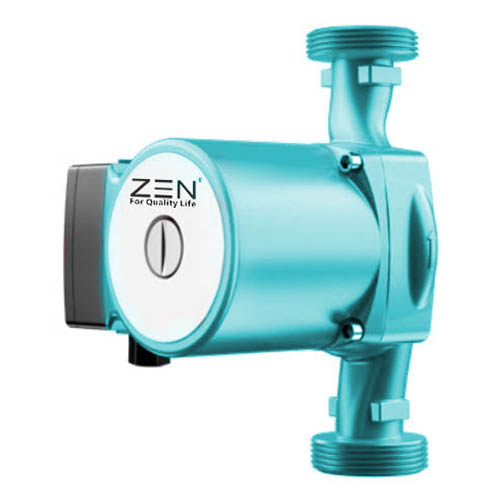

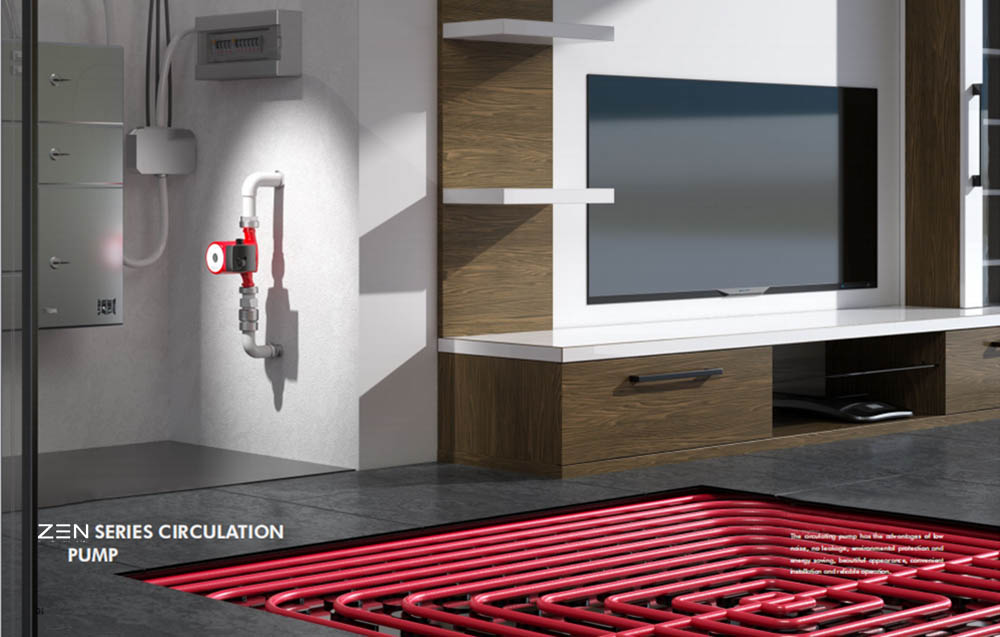

Bơm tuần hoàn ZEN Bơm tuần hoàn chất lượng cao được thiết kế để tuần hoàn chất lỏng trong hệ thống sưởi ấm và điều hòa không khí. Máy bơm có vỏ bằng đồng hoặc thép không gỉ cũng thích hợp để sử dụng trong hệ thống nước nóng. Ví dụ về các ứng dụng điển hình là hệ thống sưởi sàn hỗn hợp nước, hệ thống tuần hoàn nước nóng sử dụng năng lượng không khí, hệ thống tuần hoàn nước nóng sử dụng năng lượng mặt trời, v.v.
◎ Nhiệt độ chất lỏng: + 2°C - + 110°C
◎ Nhiệt độ môi trường tối đa + 40°C
◎ Áp suất tối đa 10 bar.
◎ Cấp bảo vệ: IP44
◎ Kết nối với nguồn điện: 220V/50Hz
◎ Lớp cách nhiệt: H
◎ Đặc tính bơm chất lỏng: Sạch, không chứa dầu rắn và dầu khoáng, không độc hại, trung tính về mặt hóa học, tương tự như tính chất của nước
◎ Lắp đặt: Trục động cơ phải nằm ngang
◎ pH: 6,5 - 8,5
◎ Điều chỉnh ba tốc độ
◎ Tiếng ồn thấp
◎ Không rò rỉ
Lưu lượng tối đa: 10 m3/h
Áp lực nước tối đa: 12 m
Máy bơm ZEN được thiết kế để tuần hoàn chất lỏng trong hệ thống sưởi ấm và điều hòa không khí. Máy bơm có thân bằng đồng hoặc thép không gỉ cũng thích hợp cho hệ thống nước nóng. Các ứng dụng điển hình bao gồm hệ thống sưởi ấm hỗn hợp thủy nhiệt/địa nhiệt, hệ thống tuần hoàn nước nóng chạy bằng không khí, hệ thống tuần hoàn nước nóng năng lượng mặt trời, v.v.
◎ Sản phẩm có thể được tùy chỉnh theo điện áp và tần số của khách hàng.
◎ Thân bơm bằng đồng thau, thân bơm tráng men, thân bơm bằng thép không gỉ

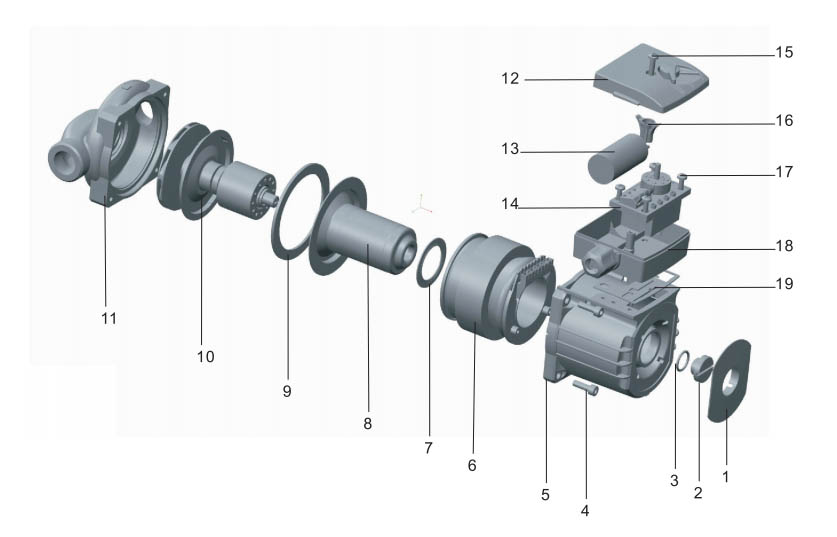

| Vị trí. |
Thành phần | Vật liệu |
| 1 | Tên nơi | PA6 |
| 2 | Van khí | Thau |
| 3 | Vòng chữ O | EPDM |
| 4 | Vít đầu lục giác | Thép |
| 5 | Vỏ stato | Nhôm |
| 6 | Stator | / |
| 7 | Vòng chữ O II | EPDM |
| 8 | Hộp quay | Thép không gỉ |
| 9 | Vòng chữ O l | EPDM |
| 10 | cánh quạt trục Lực đẩy Vòng bi hướng tâm |
PESG30 Gốm sứ than chì Gốm sứ |
| 11 | Vỏ bơm | Gang |
| 12 | Vỏ hộp thiết bị đầu cuối | ABS |
| 13 | bình ngưng | / |
| 14 | PCB | / |
| 15 | Vít tự khai thác | Thép không gỉ |
| 16 | Giá đỡ tụ điện | ABS |
| 17 | Vít | Thép |
| 18 | Đế hộp thiết bị đầu cuối | PA66G30 |
| 19 | Con dấu hộp thiết bị đầu cuối | EPDM |

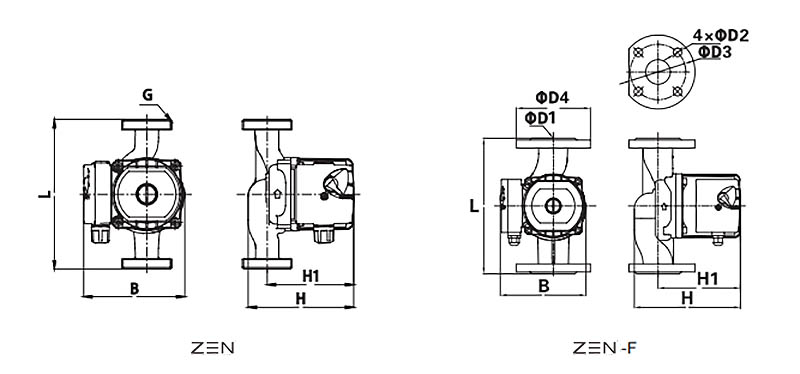

| Người mẫu | Mờ.(mm) | Công đoàn hoặc mặt bích |
Tây Bắc (kg) | ||||||||
| H | H1 | L | G | B | D1 | D2 | D3 | D4 | |||
| ZEN15-4-130 | 120 | 105 | 130 | G¾" | 125 | _ | _ | _ | _ | G¾"đến G½" | 2.3 |
| ZEN15-6-130 | |||||||||||
| ZEN15-9-140 | 125 | 102 | 140 | G¾" | 105 | _ | _ | _ | _ | G¾"đến G½" | 2.6 |
| ZEN20-4-130 | 125 | 105 | 130 | G1" | 130 | _ | _ | _ | _ | G1"đến G¾" | 2.5 |
| ZEN20-6-130 | |||||||||||
| ZEN25-4-130 | 125 | 105 | 130 | G1½" | 130 | _ | _ | _ | _ | G1½"đến G1" | 2.8 |
| ZEN25-6-130 | |||||||||||
| ZEN25-4-180 | 125 | 105 | 180 | G1½" | 130 | _ | _ | _ | _ | G1½"đến G1" | 3 |
| ZEN25-6-180 | |||||||||||
| ZEN32-4-180 | 130 | 105 | 180 | G2" | 130 | _ | _ | _ | _ | G2"đến G 1¼" | 3.4 |
| ZEN32-6-180 | |||||||||||
| ZEN20-12-180 | 160 | 135 | 180 | G1" | 150 | _ | _ | _ | _ | G1"đến G¾" | 4.6 |
| ZEN25-8-180 | 160 | 130 | 180 | G1½" | 150 | _ | _ | _ | _ | G1½"đến G1" | 4.8 |
| ZEN25-12-180 | |||||||||||
| ZEN32-8-180 | 170 | 130 | 180 | G2" | 150 | _ | _ | _ | _ | G2"đến G 1¼" | 5.2 |

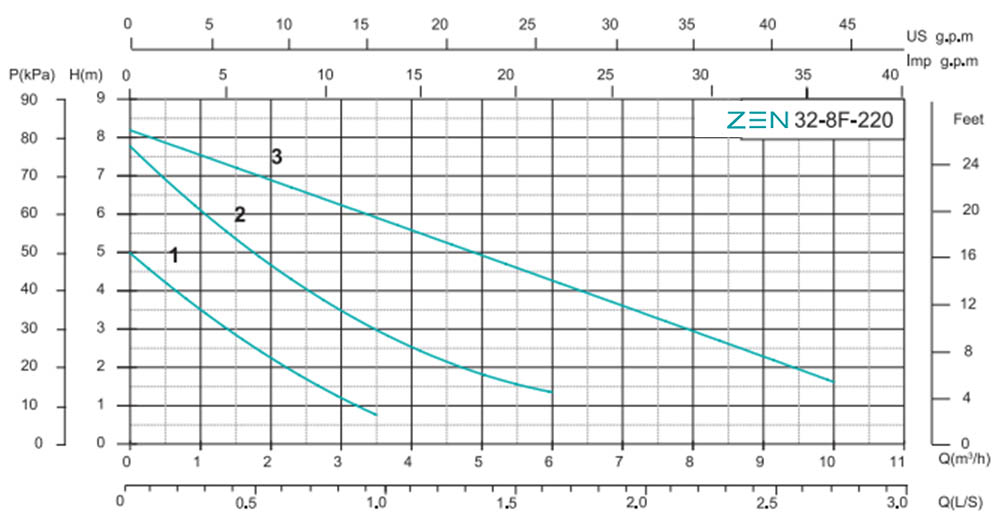

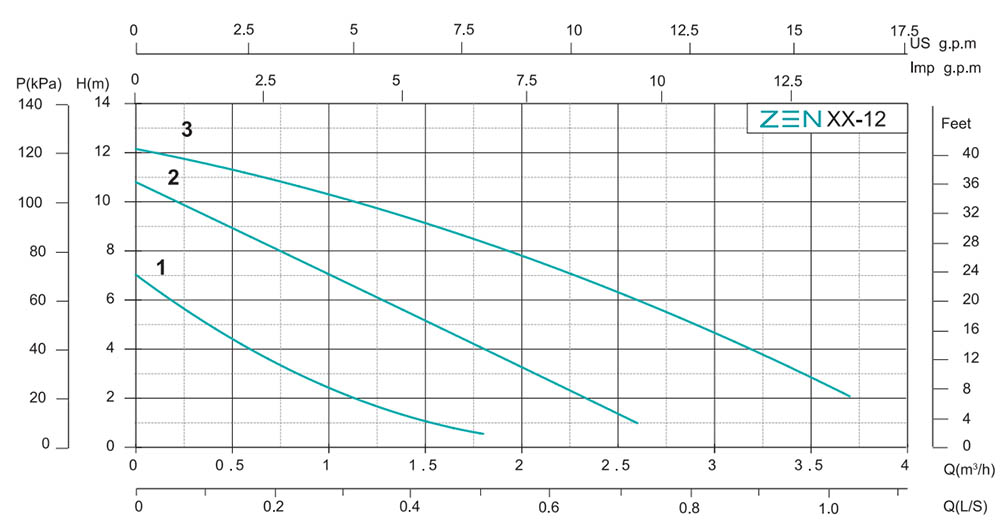

| Người mẫu | Tốc độ | Nguồn điện đầu vào P1(W) |
Hiện tại (A) | bình ngưng | Khoảng cách giữa các đường ống (mm) |
TỐI ĐA. CỐ GẮNG (m) |
Tất cả thang máy (m) |
TỐI ĐA. CHẢY (m3/h) |
Liên Quyền Anh |
Hộp bên ngoài |
20" Đang tải Số lượng (chiếc) |
||||||
| μF/450V | μF/250V | ||||||||||||||||
| 220V 50Hz | 220V 60Hz | 127V 60Hz | 220V 50Hz/60Hz | 127V/60Hz | GW (kg) | Mờ. (L×W×H) | chiếc/ctn | Mờ. (L×W×H) | G.W. (kg) | ||||||||

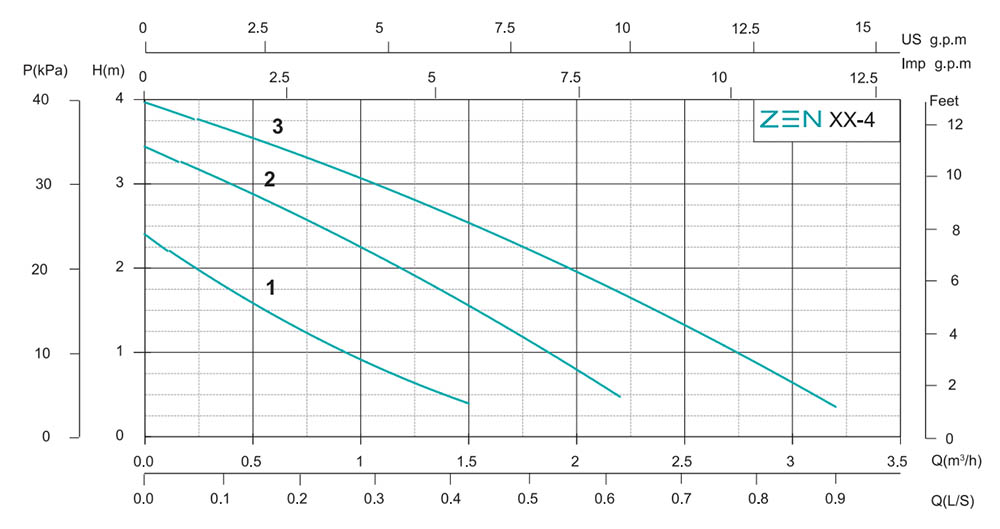

| ZEN15-4-130 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 130 | 4 | 0~4 | 2 | 2.5 | 150x130x140 | 8 | 320×280×300 | 21 | 6664 |

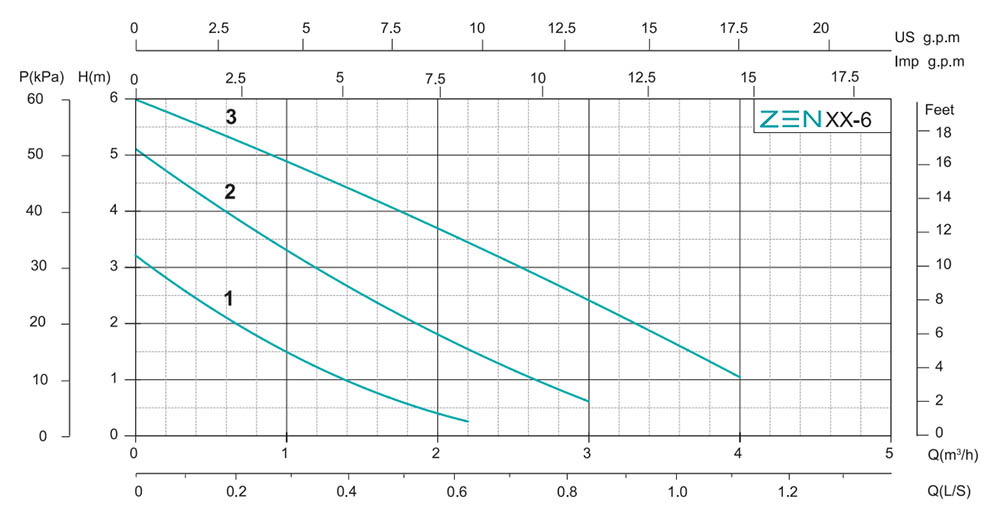

| ZEN15-6-130 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.4 |
2.5 | 6 | 6 | 0~6 | 2 | |||||||
| ZEN15-9-140 |
3 2 1 |
120 85 60 |
0.48 0.38 0.26 |
0.48 0.38 0.26 |
0.95 0.66 0.45 |
3 | 10 | 140 | 9 | 0~9 | 1.6 | 2.8 | 180x120x135 | 8 | 380×260×290 | 23 | 5880 |
| ZEN20-4-130 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 130 |
4 6 |
0~4 0~6 |
2.2 2.2 |
2.7 | 150x130x140 | 8 | 320×280×300 | 22 | 6664 |
| ZEN20-6-130 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.4 |
2.5 | 6 | ||||||||||
| ZEN25-4-130 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 130 | 4 | 0~4 | 3 | 3.0 | 150x130x140 | 8 | 320×280×300 | 25 | 6664 |
| ZEN25-6-130 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.4 |
2.5 | 6 | 6 | 0~6 | 3 | |||||||
| ZEN25-4-180 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 180 | 4 | 0~4 | 3 | 3.2 | 200x130x155 | 8 | 415×280×330 | 26 | 4800 |
| ZEN25-6-180 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.4 |
2.5 | 6 | 6 | 0~6 | 3 | |||||||
| ZEN32-4-180 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 180 | 4 | 0~4 | 3.5 | 3.6 | 200x130x155 | 8 | 415×280×330 | 30 | 4800 |
| ZEN32-6-180 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.41 |
2.5 | 6 | 6 | 0~6 | 3.5 | |||||||
| ZEN20-12-180 |
3 2 1 |
245 210 140 |
1.04 0.92 0.63 |
1.04 0.92 0.63 |
1.80 1.60 1.10 |
6 | 20 | 180 | 12 | 0~12 | 3 | 4.8 | 200x160x180 | 4 | 415×340×200 | 20 | 3200 |

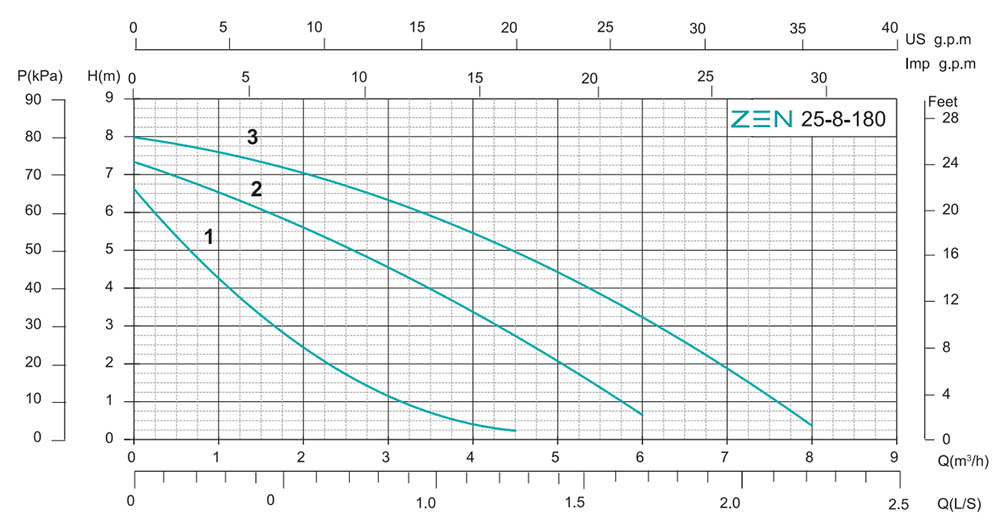

| ZEN25-8-180 |
3 2 1 |
200 185 145 |
0.83 0.78 0.62 |
0.83 0.78 0.62 |
1.65 1.55 1.45 |
6 | 15 | 8 | 0~8 | 7 | 5.0 | 21 | 3200 | ||||
| ZEN25-12-180 |
3 2 1 |
245 210 140 |
1.04 0.92 0.63 |
1.04 0.92 0.63 |
1.80 1.60 1.10 |
6 | 20 | 12 | 0~12 | 3.5 | |||||||

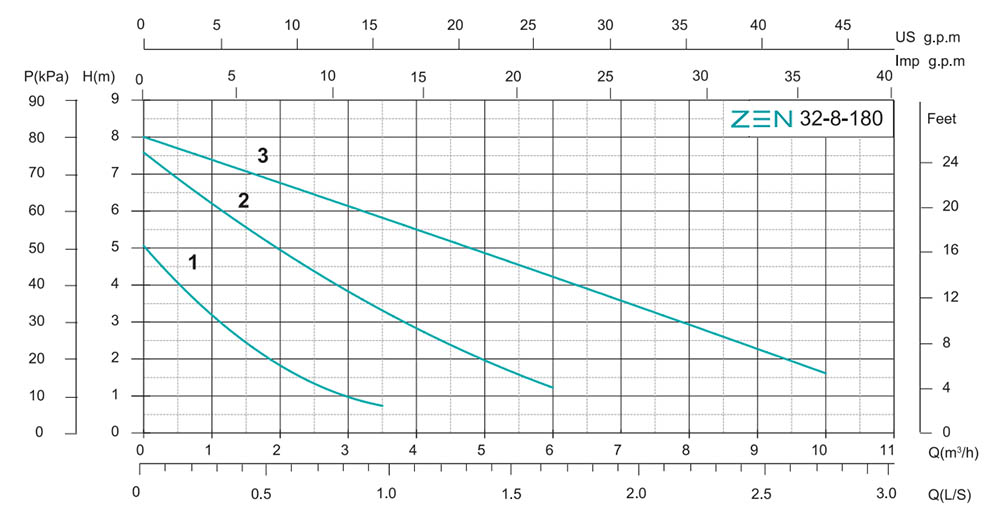

| ZEN32-8-180 |
3 2 1 |
245 210 140 |
1.04 0.92 0.63 |
1.04 0.92 0.63 |
1.80 1.60 1.10 |
6 | / | 8 | 0~8 | 10 | 5.4 | 22 | 3200 | ||||
