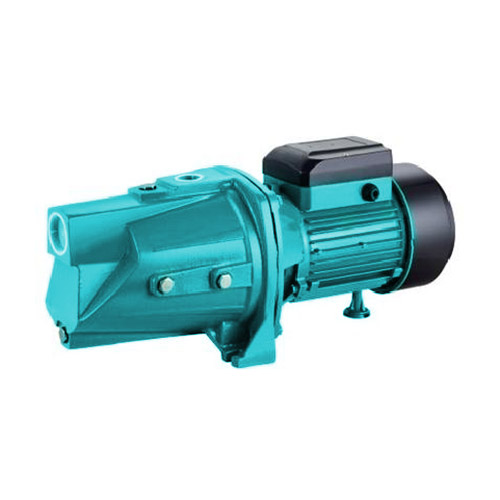

Chúng tôi tự hào về cam kết của mình về chất lượng và sự hài lòng của khách hàng, đồng thời Trạm bơm JSW cung cấp các bảo hành toàn diện và hỗ trợ khách hàng đặc biệt.
Nguyên vật liệuVỏ bơm: gang
Giá đỡ bơm: gang
· Vỏ động cơ: nhôm
Cánh quạt: đồng thau
Máy khuếch tán: Noryl
Trục động cơ: thép carbon, AlSI304 SS nếu cần
Phốt cơ khí: SIC/than chì
● Động cơ cảm ứng lưỡng cực (n = 2850 vòng/phút)
● Lớp cách nhiệt B
● Bảo vệ IP44
● Dịch vụ liên tục Sl
● Cầu chì nhiệt một pha
● Một pha 220V/50Hz,60Hz (nếu cần)
● Ba pha 380V/50Hz,60Hz (nếu cần)
| NGƯỜI MẪU | ĐIỆN ĐẦU VÀO |
MAX.FLOW (L/phút) |
MAX.HEAD (M) |
MAX.SUCT (M) |
SỐ LƯỢNG (Bộ) |
|
| kW | HP | |||||
| JSWM1C-E | 0.37 | 0.5 | 60 | 35 | 9 | 1870 |
| JSWM1B-E | 0.5 | 0.7 | 60 | 41 | 9 | 1870 |
| JSWM10M | 0.75 | 1.0 | 60 | 45 | 9 | 1490 |
| JSWM15M | 1.1 | 1.5 | 90 | 55 | 9 | 1490 |
| JSWM10H | 0.75 | 1.0 | 60 | 56 | 9 | 1490 |
| JSWM15H | 1.1 | 1.5 | 60 | 72 | 9 | 1490 |
| JSWM3CH | 1.1 | 1.5 | 80 | 64 | 9 | 800 |
| JSWM3BH | 1.5 | 2 | 100 | 76 | 9 | 800 |
| JSWM3CM | 1.1 | 1.5 | 140 | 52 | 9 | 800 |
| JSWM3BM | 1.5 | 2 | 140 | 60 | 9 | 800 |
| JSWM3CL | 1.1 | 1.5 | 180 | 42 | 9 | 800 |
| JSWM3BL | 1.5 | 2 | 180 | 51 | 9 | 800 |
| JSWM15M+24L | 1.1 | 1.5 | 90 | 55 | 9 | 300 |

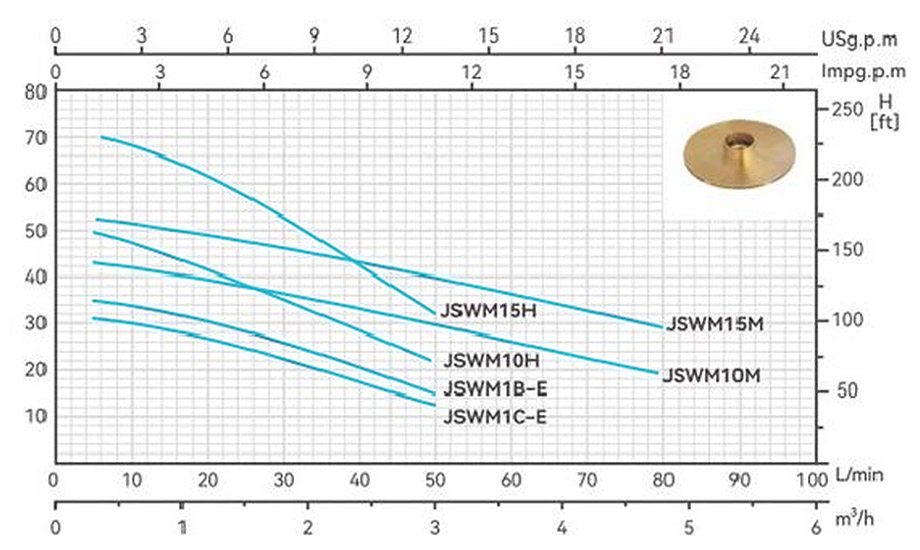

Biểu đồ hiệu suất n = 2850 RPM
| Người mẫu | Nhập lối ra | Tây Bắc | LxWxH | |
| (inch) | (Kg) | (mm) | ||
| JSWM1C-E | 1"×1" | 9.5 | 395×186×214 | |
| JSWM1B-E | 1"×1" | 10.5 | 395×186×214 | |
| JSWM10M | 1"×1" | 15 | 438×196×235 | |
| JSWM15M | 1"×1" | 15.5 | 438×196×235 | |
| JSWM10H | 1"×1" | 15 | 438×196×235 | |
| JSWM15H | 1"×1" | 15.5 | 438×196×235 | |
| JSWM3CH | 1¼"×1" | 24 | 573×238×270 | |
| JSWM3BH | 1¼"×1" | 25 | 573×238×270 | |
| JSWM3CM | 1¼"×1" | 24 | 573×238×270 | |
| JSWM3BM | 1¼"×1" | 25 | 573×238×270 | |
| JSWM3CL | 1¼"×1" | 24 | 573×238×270 | |
| JSWM3BL | 1¼"×1" | 25 | 573×238×270 | |
| JSWM15M+24L | 1"×1" | 24.5 | 535×305×598 | |

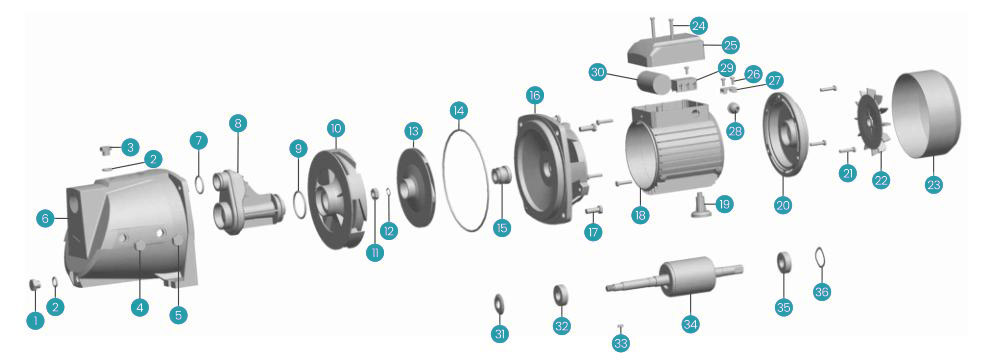

| số | Ghi chú | số | Ghi chú | số | Ghi chú |
| 1 | phích cắm xả | 13 | Bánh xe | 25 | bảng kẹp |
| 2 | Nhẫn "O" | 14 | Nhẫn "O" | 26 | Vít |
| 3 | Đang tải phích cắm | 15 | biển cơ khí | 27 | Máy ép cáp |
| 4 | phích cắm dụng cụ | 16 | Giá đỡ máy bơm | 28 | ở Fairlea |
| 5 | Công tắc | 17 | Chốt cửa | 29 | bảng kẹp |
| 6 | Vỏ bơm | 18 | Vỏ có stato dây quấn | 30 | bình ngưng |
| 7 | Nhẫn "O" | 19 | Ga tàu | 31 | Bảo vệ mùa thu |
| 8 | ống ventura | 20 | mũ phi công | 32 | Mối quan hệ |
| 9 | Nhẫn "O" | 21 | Chốt cửa | 33 | Chìa khóa |
| 10 | Máy khuếch tán | 22 | Cái quạt | 34 | Cánh quạt |
| 11 | quả óc chó | 23 | Vỏ quạt | 35 | Mối quan hệ |
| 12 | Máy giặt mùa xuân | 24 | Chốt cửa | 36 | Vòng mở |
