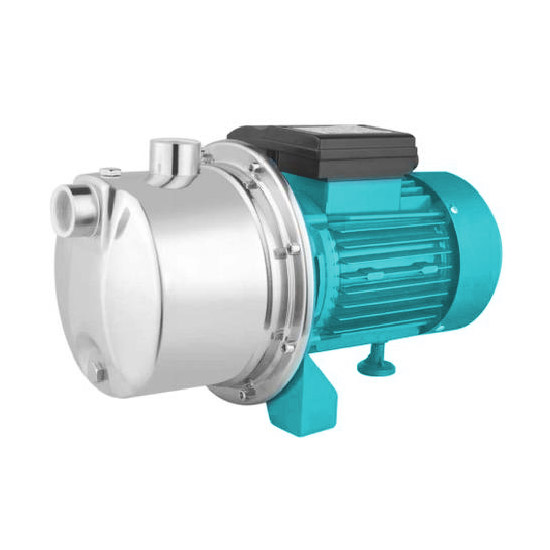

Thương hiệu ZEN là nhà sản xuất và cung cấp máy bơm SJET lớn tại Trung Quốc.
Ứng dụngNó được sử dụng để lọc nước và chất lỏng không gây kích ứng hóa học đối với vật liệu sản xuất máy bơm.
Máy bơm phản lực tự mồi được thiết kế để bơm nước ngay cả khi có không khí. Do độ tin cậy và dễ sử dụng, nó được khuyến khích sử dụng trong gia đình.
Các ứng dụng như phân phối nước kết hợp với các thiết bị áp suất nhỏ hoặc trung bình cũng như tưới vườn và khu vực phân phối.
Máy bơm nên được lắp đặt trong môi trường khép kín hoặc ít nhất được bảo vệ khỏi thời tiết xấu.
• Nhiệt độ chất lỏng lên tới 60°C
• Nhiệt độ môi trường lên tới 40°C
• Tổng độ cao hít vào lên tới 9 m
• Vỏ bơm: AISI304 SS
• Giá đỡ bơm: nhôm
• Vỏ động cơ bằng nhôm
• Bánh xe tấm: đồng thau, AlSI304 SS nếu cần
• Máy khuếch tán: Noryl
• Trục động cơ: AISI304 SS
• Phốt cơ khí: SIC/graphite
• Động cơ cảm ứng lưỡng cực (n=2850 vòng/phút)
• Lớp cách nhiệt B
• Bảo vệ IP44
• Dịch vụ liên tục Sl
• Bảo vệ nhiệt một pha
• 1 pha 220 V/50 Hz, 60 Hz (nếu cần)
• Ba pha 380V/50Hz, 60Hz (nếu cần)
| Người mẫu | Nguồn điện đầu vào | Q(m³/h) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.8 | 2.1 | 3 | 3.6 | |||||
| KW | HP | Q(L/phút) | 0 | 5 | 10 | 15 | 20 | 30 | 35 | 50 | 60 | |||||
| BẮN 400 | 0.4 | 0.5 | H(m) | 28.0 | 24.0 | 20.0 | 17.0 | 14.0 | 12.0 | 10.0 | 9.0 | |||||
| SÁU 600 | 0.6 | 0.8 | 38.0 | 34.0 | 29.0 | 25.0 | 21.0 | 18.0 | 15.0 | 13.0 | ||||||
| SJET800 | 0.8 | 1.1 | 42.0 | 37.0 | 32.0 | 27.0 | 23.5 | 20.0 | 17.0 | 15.0 | ||||||
| SJET1100 | 1.1 | 1.5 | 45.0 | 41.0 | 37.0 | 33.0 | 29.0 | 26.0 | 23.0 | 21.0 | 20 | |||||

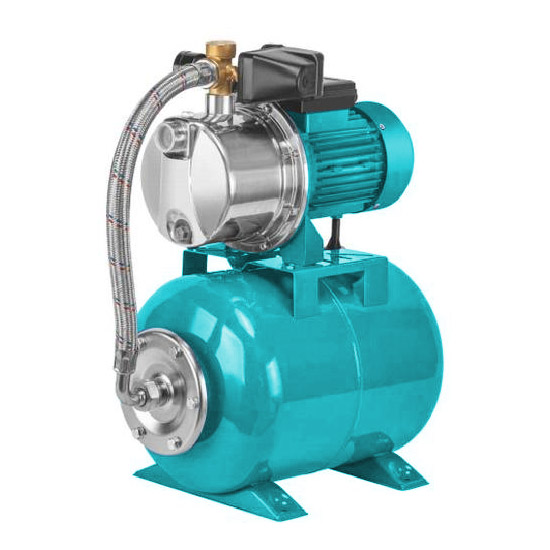

| SJET800+24L | 0.8 | 1.1 | 42.0 | 37.0 | 32.0 | 27.0 | 29.0 | 20.0 | 17.0 | 15.0 | ||||||

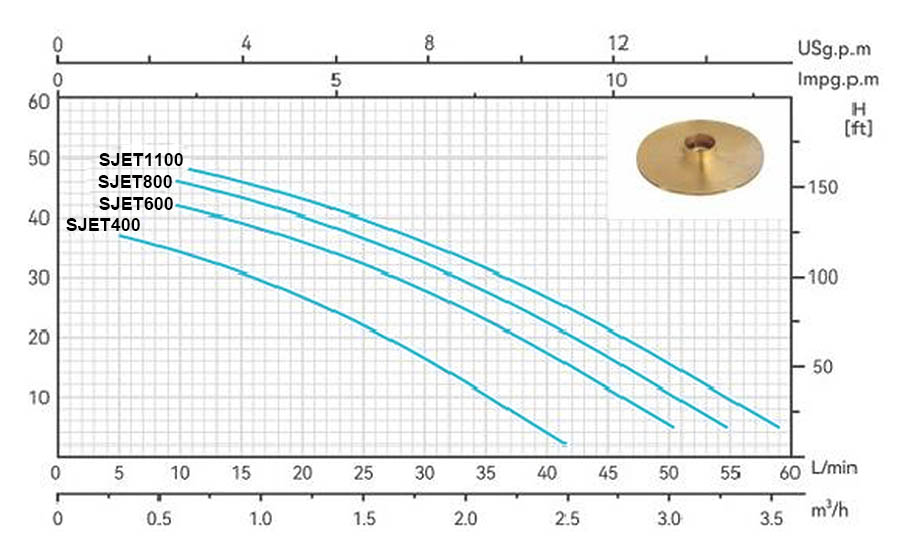

Biểu đồ hiệu suất n = 2850 RPM

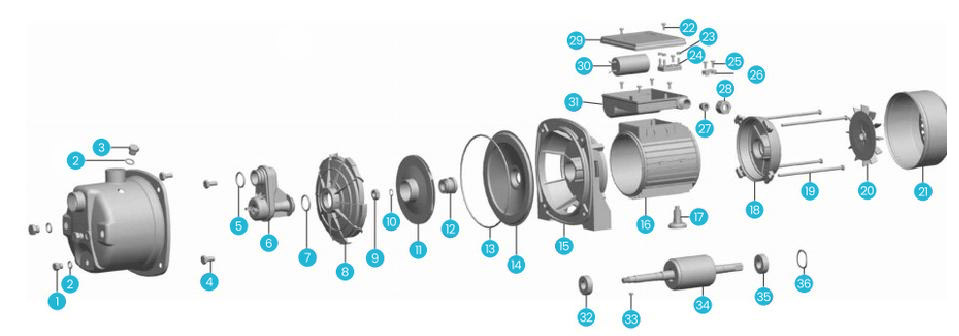

| số | Ghi chú | số | Ghi chú | số | Ghi chú | ||||||
| 1 | phích cắm xả | 13 | Nhẫn "O" | 25 | Vít | ||||||
| 2 | Nhẫn "O" | 14 | Vỏ bọc máy bơm | 26 | Máy ép cáp | ||||||
| 3 | Đang tải phích cắm | 15 | Giá đỡ máy bơm | 27 | ở Fairlea | ||||||
| 4 | Chốt cửa | 16 | Vỏ có stato dây quấn | 28 | quả óc chó | ||||||
| 5 | Nhẫn "O" | 17 | Ga tàu | 29 | Vỏ kẹp | ||||||
| 6 | ống ventura | 18 | mũ phi công | 30 | bình ngưng | ||||||
| 7 | Nhẫn "O" | 19 | Lực đẩy ngang | 31 | Hộp kết nối | ||||||
| 8 | Máy khuếch tán | 20 | Cái quạt | 32 | Mối quan hệ | ||||||
| 9 | quả óc chó | 21 | Vỏ quạt | 33 | Chìa khóa | ||||||
| 10 | Máy giặt mùa xuân | 22 | Vít | 34 | Cánh quạt | ||||||
| 11 | Bánh xe | 23 | quả óc chó | 35 | Mối quan hệ | ||||||
| 12 | Phốt cơ khí | 24 | bảng kẹp | 36 | Vòng mở | ||||||
