Là nhà sản xuất chuyên nghiệp, Zen mong muốn cung cấp cho bạn Hệ thống chữa cháy ZEDJ chất lượng cao. Máy bơm chữa cháy của chúng tôi được thiết kế để có thể hoạt động trong suốt thời gian sử dụng, độ tin cậy tối đa luôn là ưu tiên hàng đầu.

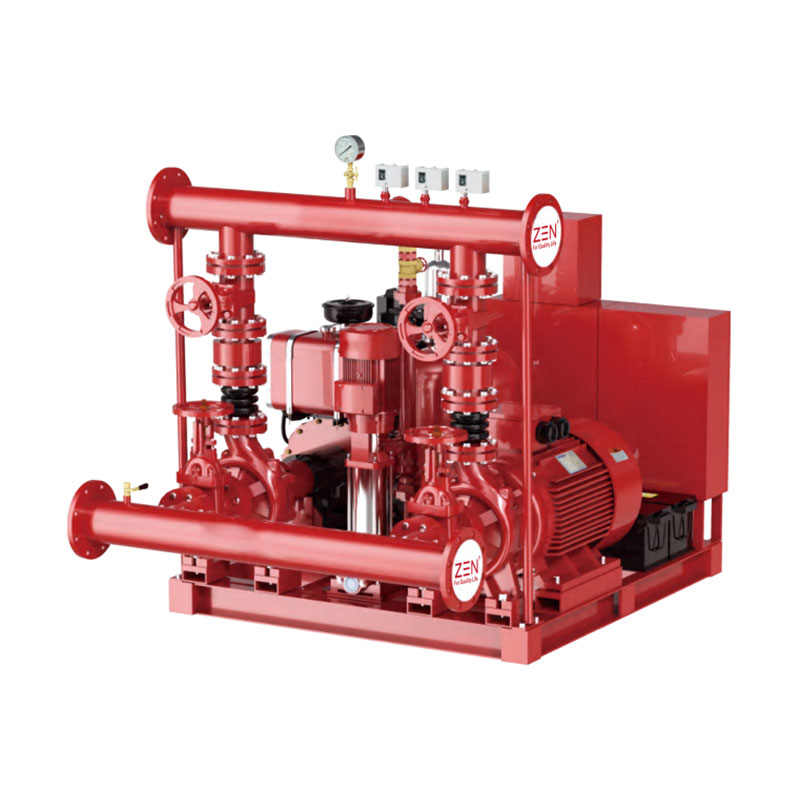

Hệ thống chữa cháy ZEDJ chất lượng cao được cung cấp bởi nhà sản xuất ZEN Machinery của Trung Quốc. Chúng tôi sản xuất máy bơm chữa cháy theo đúng tiêu chuẩn quốc tế, cam kết cung cấp sản phẩm chất lượng cao cho khách hàng trên toàn thế giới. Xin vui lòng liên hệ với chúng tôi bất cứ lúc nào.
1. Các bộ phận được gắn trên kết cấu khung thép.
2. Mỗi bộ điều khiển có đường đo áp suất riêng.
3. Đường hút không được có bộ lọc.
4. Kiểm tra van và van tiết lưu trên đường xả.
5. Chứng nhận NFPA 20 không cho phép hút âm đối với máy bơm hút cuối và máy bơm vỏ tách.

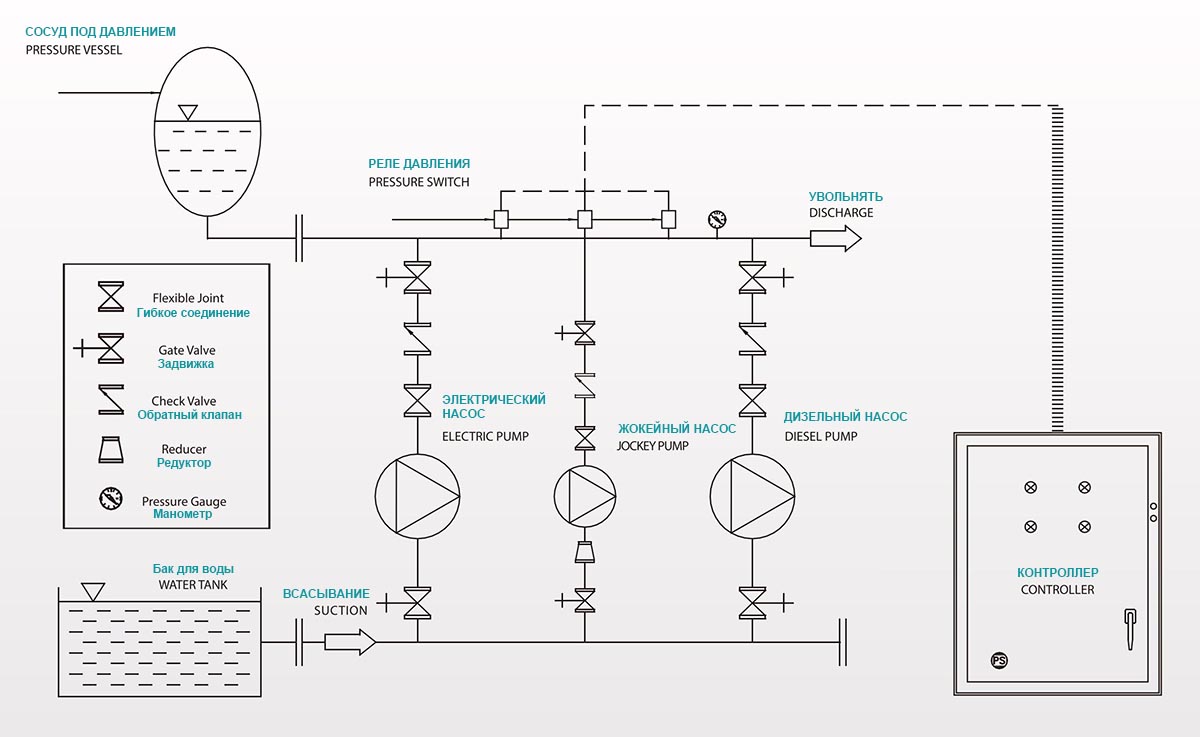

Khi áp suất giảm xuống dưới giá trị cài đặt, jockey bắt đầu chạy với tín hiệu từ công tắc áp suất và tiếp tục chạy trong 10 phút cho đến khi áp suất hệ thống đạt đến giá trị cài đặt. Nếu áp suất tiếp tục giảm, đầu tiên máy bơm chính sẽ bắt đầu chạy. Nếu áp suất hệ thống không thể cung cấp và áp suất tiếp tục giảm, bơm dự phòng sẽ bắt đầu chạy.
 |
Q | H | Điện | Diesel | Đua ngựa | ||
| Tùy chọn 1 | Tùy chọn 2 | Tùy chọn 1 | Tùy chọn 2 | ||||
| Kết nối chặt chẽ | Раздельные сопряженные | Loại ly hợp | Cánh quạt nhựa | Рабочее колесо SS304 | |||
| GPM | có |
 |
 |
 |
 |
 |
|

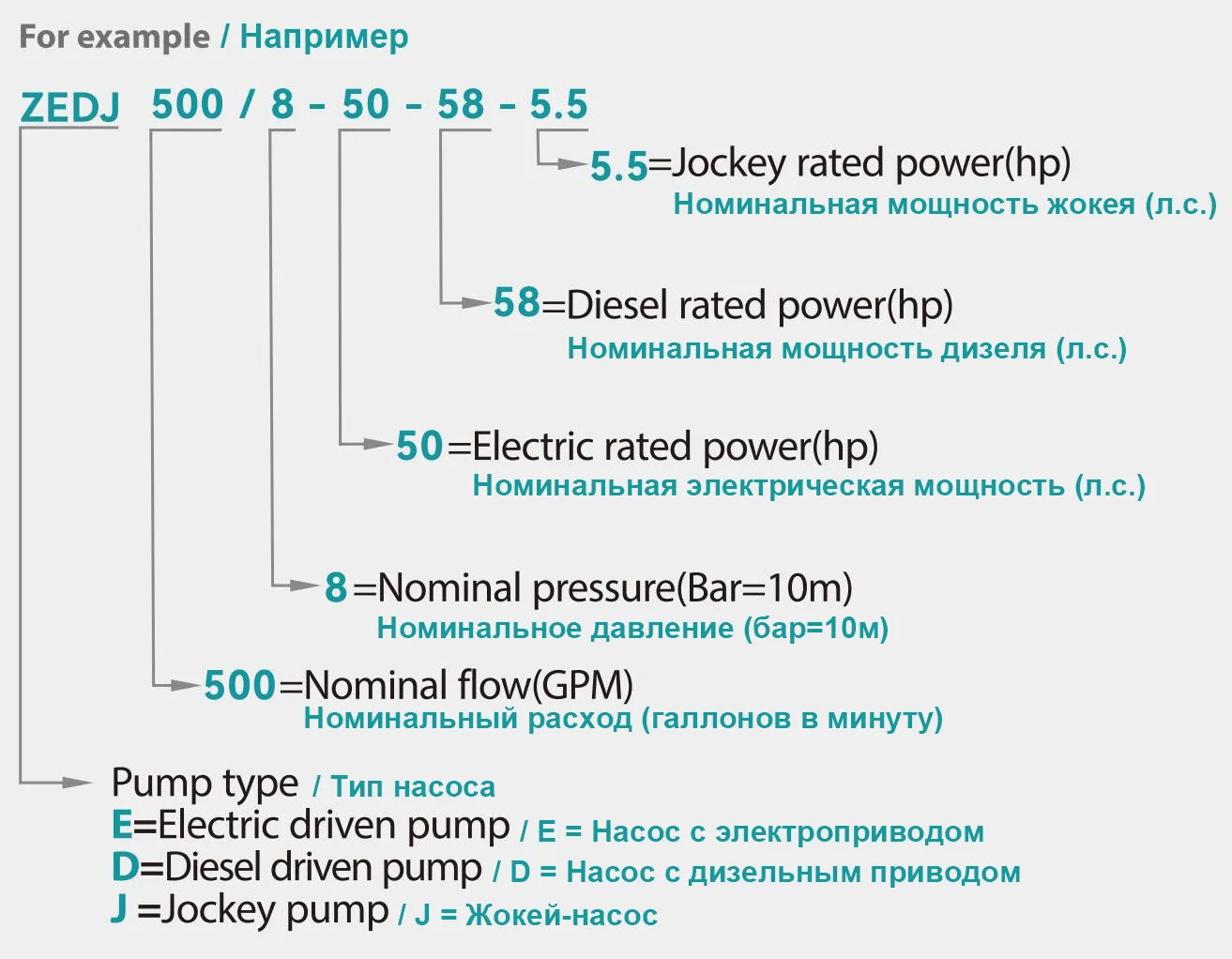

| ZEDJ 50/6-5.5-8.6-2 | 50 | 6 | ZST 32-250/557.5HP | XAD32-250/557.5HP | SD 32-250/558.6HP | SVP4-6/2HP | CDL(F)1-15/1HP |
| ZEDJ 50/7-7.5-10-2 | 50 | 7 | ZST 32-250/75 10HP | XAD32-250/75 10HP | SD 32-250/75 10HP | SVP4-6/2HP | CDL(F)1-15/1HP |
| ZEDJ 50/8-10-12-3 | 50 | 8 | ZST 32-250/11015HP | XAD32-250/110 15HP | SD 32-250/11012HP | SVP4-10/3HP | CDL(F)1-15/1HP |
| ZEDJ 50/9-10-27-3 | 50 | 9 | ZST 32-250/150 20HP | XAD32-250/150 20HP | SD 32-250/150 27HP | SVP4-10/3HP | CDL(F)1-17/1.5HP |
| ZEDJ 100/7-10-10-2 | 100 | 6-7 | ZST 32-250/75 10HP | XAD32-250/75 10HP | SD 32-250/75 10HP | SVP4-6/2HP | CDL(F)2-11/1.5HP |
| ZEDJ 100/8-15-27-3 | 100 | 8 | ZST 32-250/150 20HP | XAD32-250/150 20HP | SD 32-250/150 27HP | SVP4-10/3HP | CDL(F)2-13/2HP |
| ZEDJ 100/9-17.5-27-3 | 100 | 9 | ZST 40-250/185 25HP | XAD40-250/185 25HP | SD40-250/185 27HP | SVP4-10/3HP | CDL(F)2-13/2HP |
| ZEDJ 120/7-10-12-3 | 120 | 7 | ZST 32-250/75D 10HP | XAD32-250/75H 10HP | SD 32-250/75H 12HP | SVP4-10/3HP | CDL(F)2-13/2HP |
| ZEDJ 150/7-15-12-3 | 150 | 7 | ZST 40-250/110 15HP | XAD40-250/110 15HP | SD 40-250/110 12HP | SVP4-10/3HP | CDL(F)4-10/3HP |
| ZEDJ 200/6-20-27-3 | 200 | 6 | ZST 50-250/150 20HP | XAD50-250/150 20HP | SD 50-250/150 27HP | SVP4-10/3HP | CDL(F)4-10/3HP |
| ZEDJ 200/7-25-27-3 | 200 | 7 | ZST 50-250/185 25HP | XAD50-250/185 25HP | SD 50-250/185 27HP | SVP4-10/3HP | CDL(F)4-10/3HP |
| ZEDJ 200/8-30-32-3 | 200 | 8 | ZST 50-250/220 30HP | XAD50-250/220 30HP | SD 50-250/220 32HP | SVP4-10/3HP | CDL(F)4-12/3HP |
| ZEDJ 200/9-40-38-4 | 200 | 9 | - | XAD50-250/300 40HP | SD 50-250/300 38HP | SVP4-12/4HP | CDL(F)4-123/HP |
| ZEDJ 200/10-50-58-4 | 200 | 10 | XAD50-315/37050HP | SD 50-315/370 58HP | SVP6-8/4HP | CDL(F)4-14/4HP | |
| ZEDJ 250/7-25-27-4 | 250 | 7 | ZST 50-250/18525HP | XAD50-250/185 25HP | SD 50-250/185 27HP | SVP6-8/4HP | CDL(F)4-12/3HP |
| ZEDJ 300/6-25-27-4 | 300 | 6 | ZST 50-250/185 25HP | XAD50-250/185 25HP | SD 50-250/185 27HP | SVP6-8/4HP | CDL(F)8-6/3HP |
| ZEDJ 300/7-30-32-4 | 300 | 7 | ZST 50-250/220 30HP | XAD50-250/220 30HP | SD 50-250/220 32HP | SVP6-8/4HP | CDL(F)8-8/4HP |
| ZEDJ 300/8-40-38-4 | 300 | 8 | - | XAD50-250/300 40HP | SD 50-250/300 38HP | SVP8-8/4HP | CDL(F)8-8/4HP |
| ZEDJ 300/10-50-58-5.5 | 300 | 9-10 | - | XAD50-315/370 50HP | SD 50-315/370 58HP | SVP8-10/5.5HP | CDL(F)8-12/5.5HP |
| ZEDJ 350/7-30-32-4 | 350 | 7 | ZST 50-250/220 30HP | XAD50-250/220 30HP | SD 50-250/220 32HP | SVP8-8/4HP | CDL(F)8-8/4HP |
| ZEDJ 400/6-30-32-4 | 400 | 6 | ZST 65-250/220 30HP | XAD65-250/220 30HP | SD 65-250/220 32HP | SVP8-8/4HP | CDL(F)8-8/4HP |
| ZEDJ 400/7-40-38-5.5 | 400 | 7 | ZST 65-250/300 40HP | XAD65-250/300 40HP | SD 65-250/300 38HP | SVP8-10/5.5HP | CDL(F)8-8/4HP |
| ZEDJ 400/8-50-58-5.5 | 400 | 8 | ZST 65-250/370 50HP | XAD65-250/370 50HP | SD 65-250/370 58HP | SVP8-10/5.5HP | CDL(F)8-10/5.5HP |
| ZEDJ 400/9-60-61-7.5 | 400 | 9 | ZST 65-315/450 60HP | XAD65-315/450 60HP | SD 65-315/450 61HP | SVP12-6/7.5HP | CDL(F)8-12/5.5HP |
| ZEDJ 500/7-40-38-5.5 | 500 | 6-7 | ZST 65-250/300 40HP | XAD65-250/300 40HP | SD 65-250/300 38HP | SVP12-4/5.5HP | CDL(F)12-8/7.5HP |
| ZEDJ 500/8-50-58-7.5 | 500 | 8 | ZST 65-250/370 50HP | XAD65-250/370 50HP | SD65-250/37058HP | SVP12-6/7.5HP | CDL(F)12-8/7.5HP |
| ZEDJ 500/9-60-61-7.5 | 500 | 9 | ZST 65-315/450 60HP | XAD65-315/450 60HP | SD 65-315/450 61HP | SVP12-6/7.5HP | CDL(F)12-9/7.5HP |
| ZEDJ 500/11-75-75-7.5 | 500 | 11-10 | ZST 65-315/550 75HP | XAD65-315/550 75HP | SD 65-315/550 75HP | SVP12-6/7.5HP | CDL(F)12-12/10HP |
| ZEDJ 500/13-100-100-15 | 500 | 13-12 | ZST 65-315/750 100HP | XAD65-315/750 100HP | SD 65-315/750 100HP | - | CDL(F)12-14/15HP |
|
|
Q | H | Điện | Diesel | Đua ngựa | ||
| Tùy chọn 1 | Tùy chọn 2 | Tùy chọn 1 | Tùy chọn 2 | ||||
| Kết nối chặt chẽ | Раздельные сопряженные | Loại ly hợp | Cánh quạt nhựa | Рабочее колесо SS304 | |||
| GPM | có |
|
|
|
|
|
|
| ZEDJ 500/14-125-125-15 | 500 | 14 | ZST 65-315/900 125HP | XAD65-315/900 125HP | SD 65-315/900 125HP | - | CDL(F)12-14/15HP |
| ZEDJ 750/7-60-61-10 | 750 | 6-7 | ZST 80-250/450 60HP | XAD80-250/450 60HP | SD 80-250/450 61HP | - | CDL(F)16-8/10HP |
| ZEDJ 750/8-75-75-10 | 750 | 8 | ZST 80-250/550 75HP | GIỚI HẠN 80-250/550 75HP | SD80-250/550 75HP | - | CDL(F)16-8/10HP |
| ZEDJ 750/9-100-100-10 | 750 | 9 | - | GIỚI HẠN 80-250/750 100HP | SD 80-250/750 100HP | - | CDL(F)16-8/10HP |
| ZEDJ 750/11-100-100-12 | 750 | 11-10 | ZST 80-315/750 100HP | XAD 80-315/750 100HP | SD 80-315/750 100HP | - | CDL(F)16-10/15HP |
| ZEDJ 50/13-125-125-15 | 750 | 13-12 | ZST 80-315/900 125HP | GIỚI HẠN 80-315/900 125HP | SD 80-315/900 125HP | - | CDL(F)16-12/15HP |
| ZEDJ 50/14-150-150-15 | 750 | 14 | - | XAD 80-315/1100 150HP | SD 80-315/1100 150HP | - | CDL(F)16-14/20HP |
| ZEDJ 1000/8-100-100-10 | 1000 | 8 | ZST 100-250/750 100HP | GIỚI HẠN 100-250/750 100HP | SD 100-250/750 100HP | - | CDL(F))20-8/15HP |
| ZEDJ 1000/9-125-125-12 | 1000 | 9 | ZST 100-250/900 125HP | GIỚI HẠN 100-250/900 125HP | SD 100-250/900 125HP | - | CDL(F)20-10/15HP |
| ZEDJ 1000/11-150-150-12 | 1000 | 11-10 | ZST 100-315/1100 150HP | XAD100-315/1100 150HP | SD 100-315/1100 150HP | - | CDL(F)20-10/15HP |
| ZEDJ 1000/12-180-170-15 | 1000 | 12 | ZST 100-315/1320 180HP | XAD 100-315/1320 180HP | SD 100-315/1320 170HP | - | CDL(F)20-14/20HP |
| ZEDJ 1000/14-220-225-20 | 1000 | 13-14 | ZST 100-315/1600 220HP | XAD 100-315/1600 220HP | SD 100-315/1600 225HP | - | CDL(F)20-14/20HP |
| ZEDJ 1250/8-150-150-12 | 1250 | 8 | - | GIỚI HẠN 125-250/1100 150HP | SD 125-250/1100 150HP | - | CDL(F)32-60/15HP |
| ZEDJ 1250/9-180-170-15 | 1250 | 9 | - | GIỚI HẠN 125-315/1320 180HP | SD 125-315/1320 170HP | - | CDL(F)32-60/15HP |
| ZEDJ 1250/11-220-225-15 | 1250 | 11-10 | - | GIỚI HẠN 125-315/1600 220HP | SD 125-315/1600 225HP | - | CDL(F)32-80/20HP |
| ZEDJ 1250/12-250-270-20 | 1250 | 12 | - | GIỚI HẠN 125-315/1850 250HP | SD 125-315/1850 270HP | - | CDL(F) 32-80/20HP |
| ZEDJ 1250/13-270-270-25 | 1250 | 13 | - | XAD 125-315/2000 270HP | SD 125-315/2000 270HP | - | CDL(F)32-100/25HP |
| ZEDJ 1500/8-180-170-15 | 1500 | 8 | - | XAD 125-250H/1320 180HP | SD 125-250H/1320 170HP | - | CDL(F))32-80/20HP |
| ZEDJ 1500/9-180-170-20 | 1500 | 9 | - | GIỚI HẠN 125-315/1320 180HP | SD 125-315/1320 170HP | - | CDL(F)32-80/20HP |
| ZEDJ 1500/10-220-225-20 | 1500 | 10 | - | GIỚI HẠN 125-315/1600 220HP | SD 125-315/1600 225HP | - | CDL(F)32-80/20HP |
| ZEDJ 1500/12-250-270-25 | 1500 | 12-11 | - | GIỚI HẠN 125-315/1850 250HP | SD 125-315/1850 270HP | - | CDL(F))32-100/25HP |
| ZEDJ 1500/13-270-270-25 | 1500 | 13 | - | XAD125-315/2000 270HP | SD 125-315/2000 270HP | - | CDL(F)32-100/25HP |
| ZEDJ 2000/8-220-225-25 | 2000 | 8 | - | GIỚI HẠN 150-250/1600 220HP | SD 150-250/1600 225HP | - | CDL(F)45-50/25HP |
| ZEDJ 2000/9-270-270-25 | 2000 | 9 | - | XAD 150-250/2000 270HP | SD 150-250/2000 270HP | - | CDL(F)45-50/25HP |
| ZEDJ 2000/10-340-340-30 | 2000 | 10 | - | XAD 150-315/2500 340HP | SD 150-315/2500 340HP | - | CDL(F)45-60/30HP |
| ZEDJ 2000/13-430-410-40 | 2000 | 13-11 | - | GIỚI HẠN 150-315/3150 430HP | SD 150-315/3150 410HP | - | CDL(F)45-70/40HP |
| ZEDJ 2500/8-220-225-30 | 2500 | 8 | - | GIỚI HẠN 150-250/1600 220HP | SD 150-250/1600 225HP | - | CDL(F)64-40/30HP |
| ZEDJ 2500/9-270-270-40 | 2500 | 9 | - | XAD 150-250/2000 270HP | SD 150-250/2000 270HP | - | CDL(F)64-50/40HP |
| ZEDJ 2500/10-340-340-40 | 2500 | 10 | - | XAD150-315/2500 340HP | SD 150-315/2500 340HP | - | CDL(F)64-50/40HP |
| ZEDJ 2500/12-430-410-40 | 2500 | 12-11 | - | XAD150-315/3150 430HP | SD 150-315/3150 410HP | - | CDL(F)64-60-2/40HP |

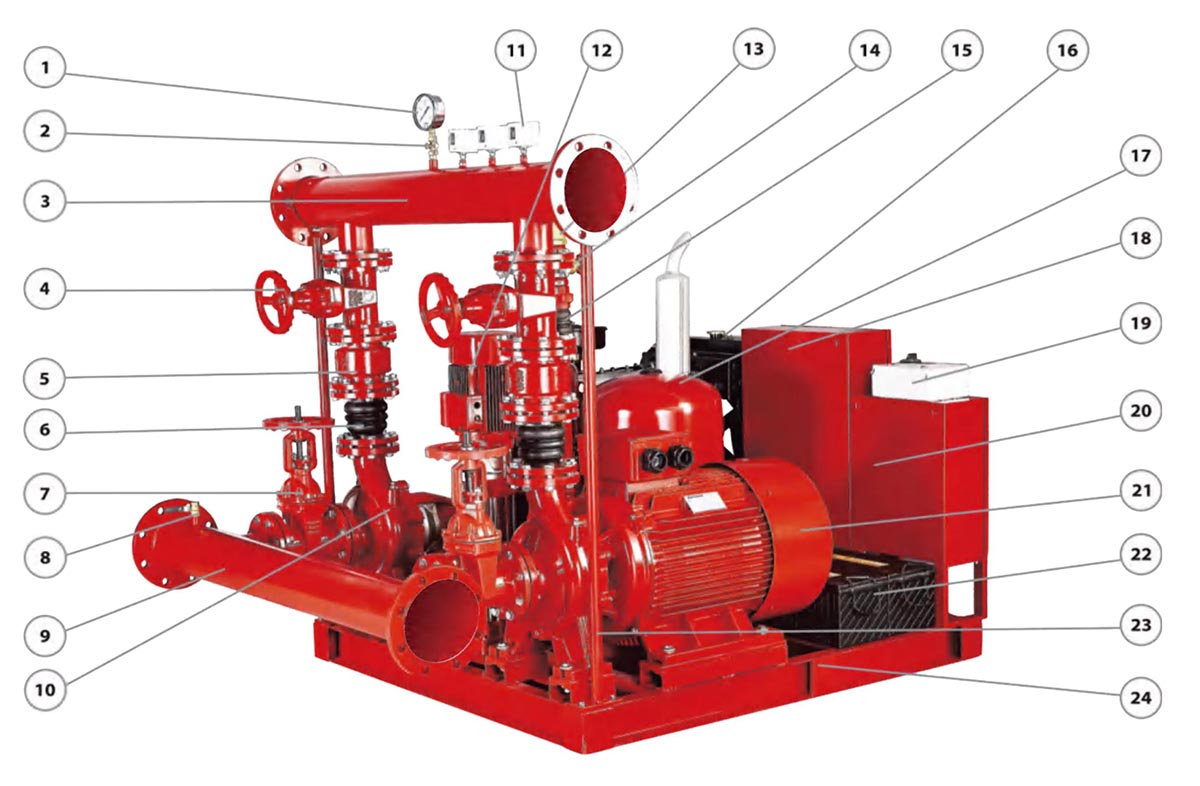

| KHÔNG. | Sự miêu tả | Vật liệu |
| 1 | Đồng hồ đo áp suất | Có 0-16 |
| 2 | Van an toàn | Thau |
| 3 | Đường ống áp lực | Thép cacbon |
| 4 | Van cổng | Sắt dẻo |
| 5 | Van kiểm tra | Sắt dẻo |
| 6 | Kết nối linh hoạt | Cao su |
| 7 | Van OS&Y | Sắt dẻo |
| 8 | Van an toàn | Thau |
| 9 | Đường hút | Thép cacbon |
| 10 | Bơm diesel | Nguồn điện dự phòng |
| 11 | Công tắc áp suất | Có 0-16 |
| 12 | Máy bơm đua | Nguồn điện dự phòng |
| 13 | Van một chiều | Thau |
| 14 | Van ngắt Jockey | Thau |
| 15 | Kết nối linh hoạt | Cao su |
| 16 | Động cơ diesel | Đốt trong |
| 17 | Bình áp lực | Gang/ màng ngăn EPDM |
| 18 | Bộ điều khiển điện | Khởi động trực tiếp/Star-delta |
| 19 | Bộ điều khiển đua ngựa | Bắt đầu trực tiếp |
| 20 | Bộ điều khiển diesel | Bắt đầu trực tiếp |
| 21 | Bơm điện | Nguồn chính |
| 22 | Tích lũy | Chính/Sao lưu |
| 23 | Thanh đỡ | Gang |
| 24 | Căn cứ | Gang |
| Tốc độ dòng bơm | Đường kính ống tối thiểu (danh nghĩa) | ||
| GPM | m³/h | hút | Miễn nhiệm |
| 25 | 6 | 1"-DN25 | 1"-DN25 |
| 50 | 11 | 11/2"-Dn40 | 11/4"-DN32 |
| 100 | 23 | 2"-DN50 | 2"-DN50 |
| 150 | 34 | 21/2"-DN65 | 21/2"-DN65 |
| 200 | 45 | 3"-DN80 | 3"-DN80 |
| 250 | 57 | 4"-DN100 | 3"-DN80 |
| 300 | 68 | 4"-DN100 | 4"-DN100 |
| 400 | 91 | 4"-DN100 | 4"-DN100 |
| 450 | 102 | 5"-DN125 | 5"-DN125 |
| 500 | 114 | 5"-DN125 | 5"-DN125 |
| Tốc độ dòng bơm | Đường kính ống tối thiểu (danh nghĩa) | ||
| GPM | m³/h | hút | Miễn nhiệm |
| 750 | 170 | 6"-DN150 | 6"-DN150 |
| 1000 | 227 | 8"-DN200 | 6"-DN150 |
| 1250 | 284 | 8"-DN200 | 8"-DN200 |
| 1500 | 341 | 8"-DN200 | 8"-DN200 |
| 2000 | 455 | 10"-DN250 | 10"-DN250 |
| 2500 | 568 | 10"-DN250 | 10"-DN250 |
| 3000 | 682 | 12"-DN300 | 12"-DN300 |
| 3500 | 795 | 12"-DN300 | 12"-DN300 |
| 4000 | 909 | 14"-DN350 | 12"-DN300 |
| 4500 | 1023 | 16"-DN400 | 14"-DN350 |
| 5000 | 1136 | 16"-DN400 | 14"-DN350 |
