Ứng dụng và cài đặtChúng được khuyến khích sử dụng để bơm nước sạch mà không có các hạt bị mòn và chất lỏng không có tính ăn mòn hóa học đối với vật liệu chế tạo máy bơm.

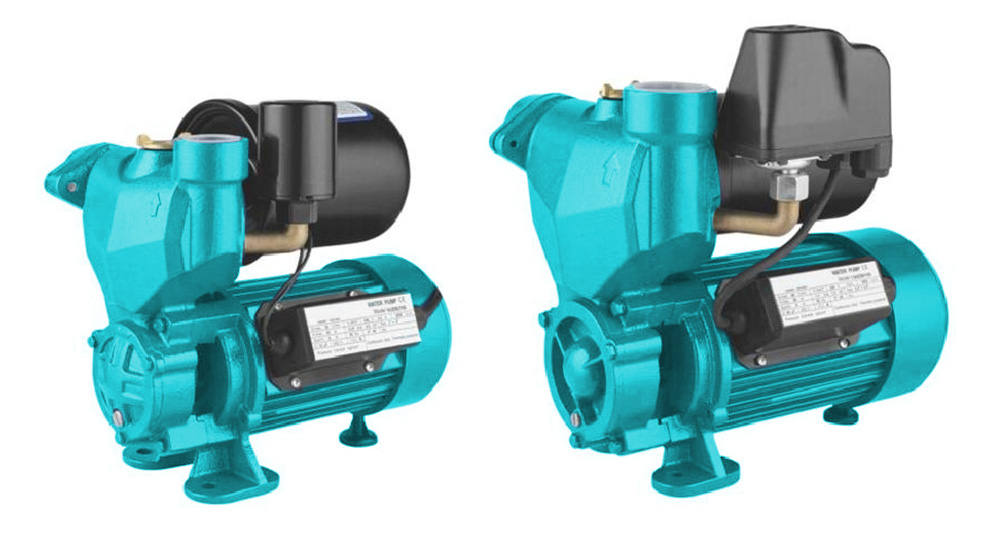

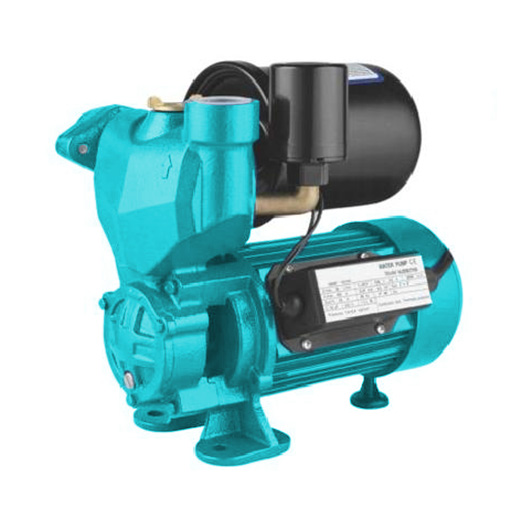

Máy bơm tự mồi AWZB được thiết kế để sử dụng trong gia đình, đặc biệt là cho các thiết bị áp suất tự động kết hợp nhỏ để cấp nước và tưới tiêu.
Máy bơm phải được lắp đặt ở những khu vực kín hoặc ít nhất là ngăn chặn được điều kiện thời tiết khắc nghiệt.
• Tải trọng lên tới 8 m
• Nhiệt độ chất lỏng lên tới + 40°C
• Nhiệt độ môi trường xung quanh lên tới + 90°C
• Tối đa. Áp suất làm việc: 6 thanh
• Vỏ bơm: gang (HT200)
• Giá đỡ điện: nhôm
• Bánh xe; Thau
• Trục: thép 45#, thép không gỉ AlSl 416 nếu có yêu cầu
• Phốt cơ khí: gốm
• Động cơ điện: 1 pha 220 V - 50 Hz, thùng chứa tích điện và cầu chì quá tải nhiệt.
• Cho phép dao động điện áp lớn hơn 10%
• Cách nhiệt: B
• Bảo vệ: IP44
• Lưu lượng lên tới 60 l/phút (3,6 m3/h)
• Chiều cao đầu 50 mét
| Người mẫu | Nguồn điện đầu vào | Q(m³/h) | 0 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3.6 | 4.2 | |||
| KW | HP | Q(L/phút) | 0 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 60 | 70 | |||
| 1AWZB 125 | 0.125 | 0.17 | H(m) | 24 | 11 | 7 | 3.7 | ||||||||
| 1AWZB 250 | 0.25 | 0.34 | 28 | 16 | 12 | 8 | 3.4 | ||||||||
| 1AWZB 370 | 0.37 | 0.5 | 32 | 21 | 17 | 25 | 7.6 | 3 | |||||||
| 1AWZB 550 | 0.55 | 0.75 | 38 | 27.3 | 23.3 | 19 | 15 | 10.6 | 5.7 | ||||||
| 1AWZB 750 | 0.75 | 1 | 44 | 34 | 30 | 26 | 22 | 17 | 12 | 7 | |||||
| 1.5AWZB 1100 | 1.1 | 1.5 | 50 | 44 | 40.4 | 36.9 | 32.9 | 28.8 | 24.3 | 19 | 12.6 | 5 | |||

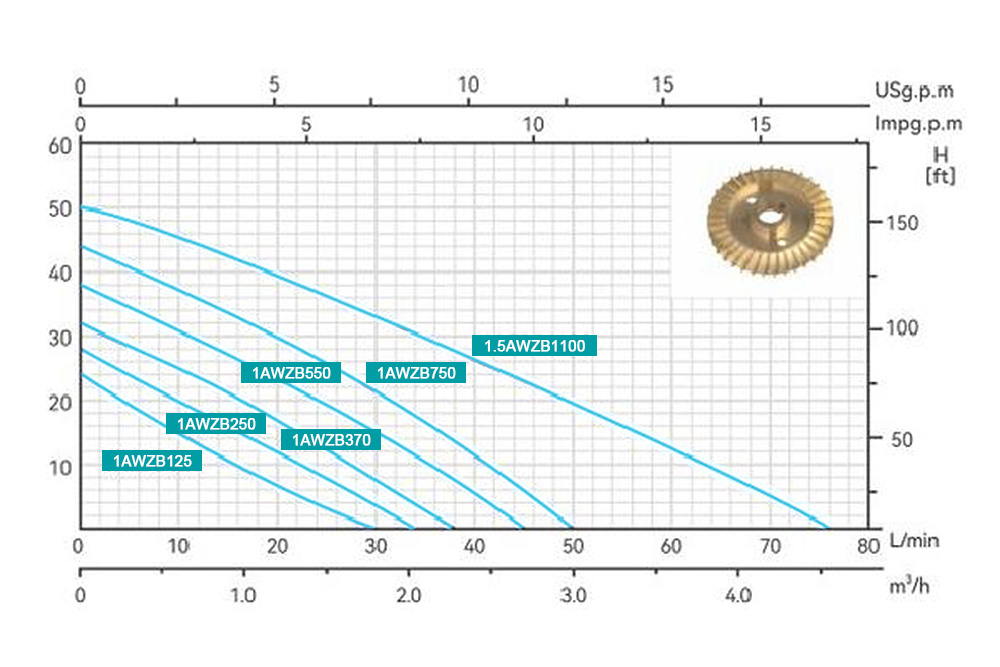

Biểu đồ hiệu suất n = 2850 RPM
| Người mẫu | Đầu vào/đầu ra | Tây Bắc | L×W×H | |||
| (inch) | (Kg) | (mm) | ||||
| 1AWZB 125 | 1"×1" | 9 | 280×225×305 | |||
| 1AWZB 250 | 1"×1" | 10 | 280×225×305 | |||
| 1AWZB 370 | 1"×1" | 11 | 280×225×305 | |||
| 1AWZB 550 | 1"×1" | 13 | 310×235×305 | |||
| 1AWZB 750 | 1"×1" | 14.5 | 345×250×335 | |||
| 1.5AWZB 1100 | 1½"×1½" | 18.5 | 360×280×370 | |||

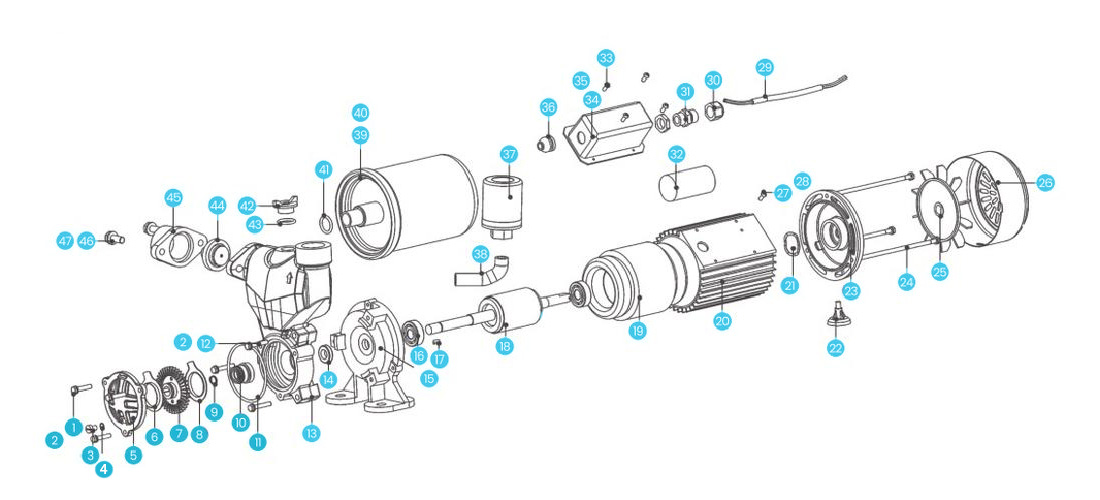

| số | Ghi chú | số | Ghi chú | số | Ghi chú | số | Ghi chú | ||||||||
| 1 | Chốt cửa | 13 | Vỏ bơm | 25 | Cái quạt | 37 | Công tắc áp suất | ||||||||
| 2 | Máy giặt mùa xuân | 14 | Bảo vệ mùa thu | 26 | Vỏ quạt | 38 | Chốt cửa | ||||||||
| 3 | Chốt cửa | 15 | Giá đỡ máy bơm | 27 | Chốt cửa | 39 | Công suất áp suất | ||||||||
| 4 | Nhẫn "O" | 16 | Mối quan hệ | 28 | Máy giặt mùa xuân | 40 | Nhãn bình chịu áp lực | ||||||||
| 5 | Vỏ bánh xe | 17 | Chìa khóa | 29 | Cáp điện | 41 | Nhẫn "O" | ||||||||
| 6 | Máy tính bảng có vỏ bánh xe | 18 | Stator | 30 | Đai ốc hộp đầu cuối | 42 | Đang tải phích cắm | ||||||||
| 7 | Bánh xe | 19 | Cánh quạt | 31 | Hỗ trợ cáp | 43 | Nhẫn "O" | ||||||||
| 8 | máy tính bảng vỏ máy bơm | 20 | Vỏ có stato dây quấn | 32 | bình ngưng | 44 | van kiểm tra | ||||||||
| 9 | Vòng kẹp | 21 | Vòng mở | 33 | Chốt cửa | 45 | Lớp phủ bề mặt | ||||||||
| 10 | Phốt cơ khí | 22 | Chân hỗ trợ | 34 | Hộp kết nối | 46 | Chốt cửa | ||||||||
| 11 | Nhẫn "O" | 23 | mũ phi công | 35 | Viên thuốc | 47 | Máy giặt mùa xuân | ||||||||
| 12 | Chốt cửa | 24 | Chốt cửa | 36 | ở Fairlea | ||||||||||
