điều khoản sử dụng• Nhiệt độ chất lỏng lên tới 60°C
• Nhiệt độ môi trường lên tới 40°C
• Tổng độ cao hít vào lên tới 9 m
• Hoạt động liên tục

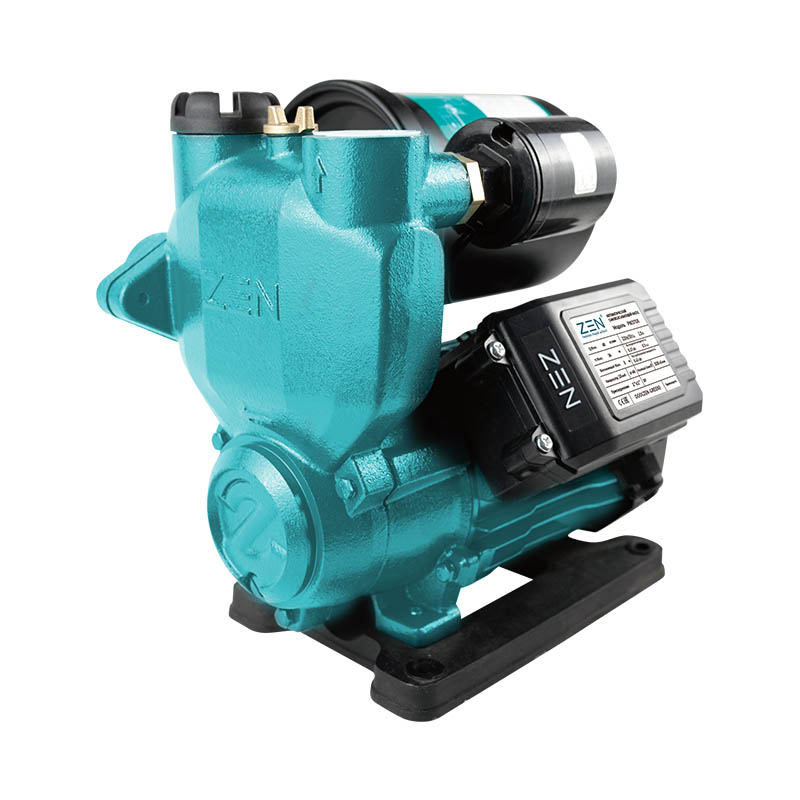

Bơm tự mồi PW được cung cấp kèm theo van một chiều. Máy bơm tự mồi PW nên được lắp đặt trong nhà hoặc ít nhất là được bảo vệ khỏi thời tiết khắc nghiệt.
Thích hợp cho nước sạch không có hạt vụn và chất lỏng không có tính ăn mòn hóa học đối với vật liệu dùng để chế tạo máy bơm.
Do tính nhỏ gọn, độ tin cậy và dễ sử dụng nên chúng phù hợp cho các ứng dụng trong gia đình như phân phối nước kết hợp với các thiết bị áp suất thấp, tưới vườn và khu vực phân phối, bơm nước từ bể cũng như cho tất cả các trường hợp khác khi không khí hoặc nước có thể có trong nước cần bơm. Máy bơm được trang bị van một chiều dạng tấm.
Máy bơm nên được lắp đặt trong môi trường khép kín hoặc ít nhất được bảo vệ khỏi thời tiết xấu.
• Vỏ bơm: gang
• Giá đỡ bơm: gang
• Vỏ động cơ: nhôm
• Cánh quạt: đồng thau
• Trục động cơ: thép cacbon, AlSI304 SS nếu có yêu cầu
• Phốt cơ khí: gốm/than chì
• Động cơ cảm ứng lưỡng cực (n=2850 vòng/phút)
• Lớp cách nhiệt B
• Bảo vệ IP44
• Dịch vụ liên tục Sl
• Bảo vệ nhiệt
• 1 pha 220 V/50 Hz, 60 Hz (nếu cần)
| Người mẫu | Nguồn điện đầu vào | Lưu lượng tối đa (L/phút) |
Đầu tối đa (M) |
Phạm vi tối đa (M) |
Số lượng (Cài đặt) |
|||||
| KW | HP | |||||||||
| PW125 | 0.125 | 0.17 | 2.0 | 24 | 8 | 1600 | ||||
| PW250 | 0.25 | 0.34 | 2.2 | 30 | 8 | 1600 | ||||
| PW370 | 0.37 | 0.5 | 2.4 | 36 | 8 | 1600 | ||||
| PW550 | 0.55 | 0.75 | 3.0 | 42 | 8 | 1320 | ||||
| PW750 | 0.75 | 1 | 3.4 | 50 | 8 | 1320 | ||||

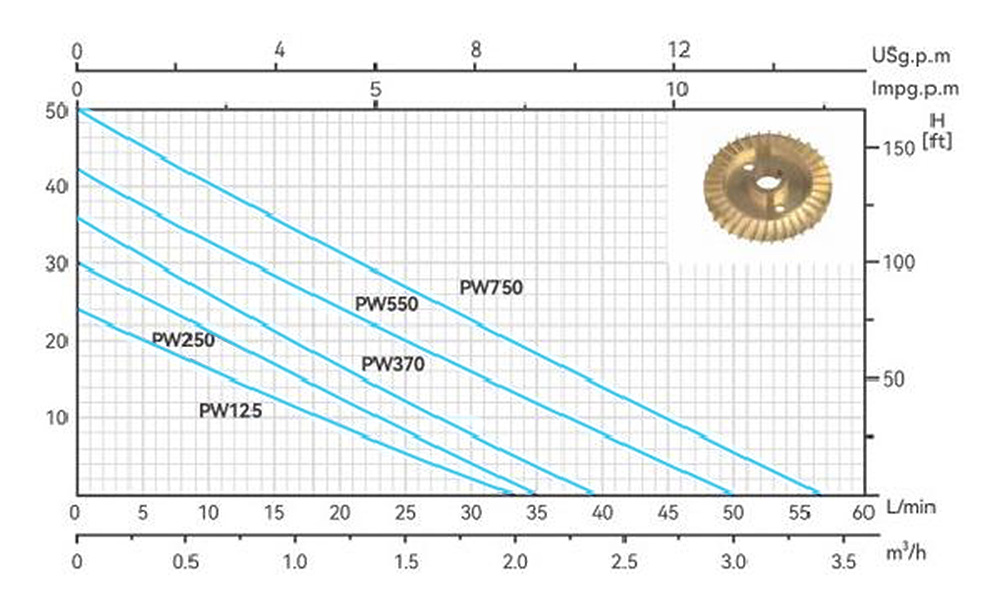

Biểu đồ hiệu suất n = 2850 RPM
| Người mẫu | Đầu vào/đầu ra | Tây Bắc | L×W×H |
| (inch) | (Kg) | (mm) | |
| PW125 | 1"×1" | 7.9 | 295×230×300 |
| PW250 | 1"×1" | 8.2 | 295×230×300 |
| PW370 | 1"×1" | 8.6 | 295×230×300 |
| PW550 | 1"×1" | 11.6 | 310×245×350 |
| PW750 | 1"×1" | 12.8 | 310×245×350 |

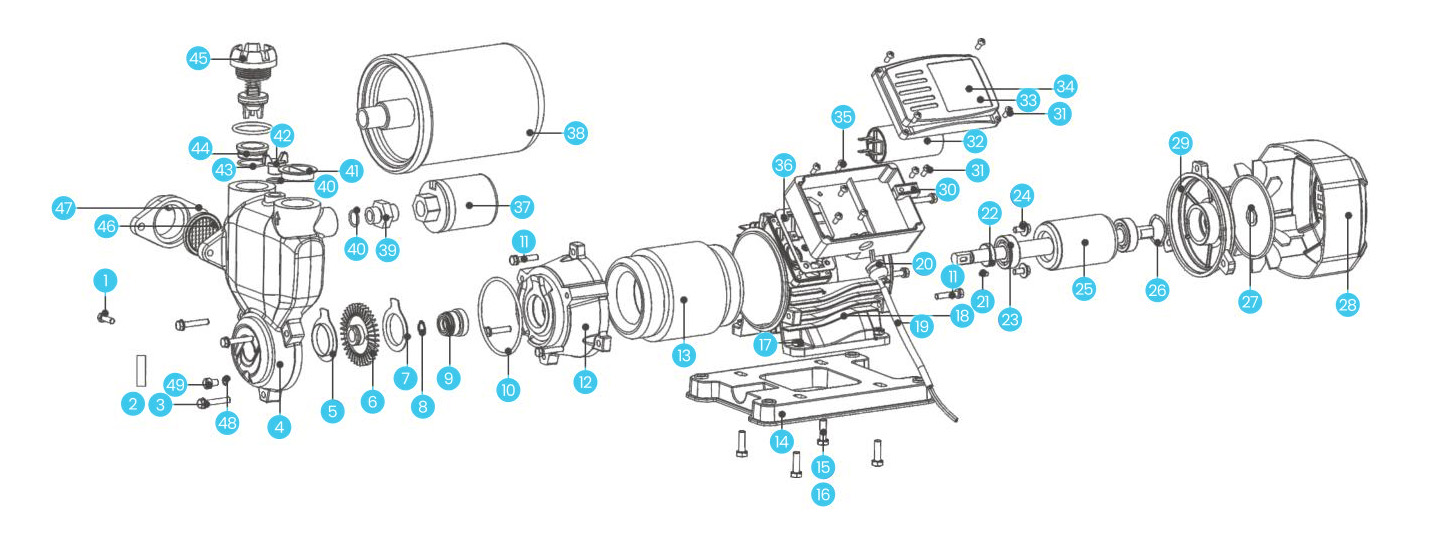

| số | Ghi chú | số | Ghi chú | số | Ghi chú | số | Ghi chú | ||||||
| 1 | Chốt cửa | 14 | Pol | 27 | Vỏ quạt | 40 | Nhẫn "O" | ||||||
| 2 | Chốt cửa | 15 | Chốt cửa | 28 | Cái quạt | 41 | Màn hình bảo vệ | ||||||
| 3 | Máy giặt mùa xuân | 16 | Puck | 29 | mũ phi công | 42 | Đang tải phích cắm | ||||||
| 4 | Vỏ bơm | 17 | quả hạch | 30 | Máy ép cáp | 43 | Nhẫn "O" | ||||||
| 5 | máy tính bảng vỏ máy bơm | 18 | Vỏ có stato dây quấn | 31 | Chốt cửa | 44 | Máy tính bảng, máy tính bảng | ||||||
| 6 | Bánh xe | 19 | ở Fairlea | 32 | bình ngưng | 45 | van kiểm tra | ||||||
| 7 | tấm đỡ máy bơm | 20 | Cáp điện | 33 | Vỏ ternin | 46 | Màn hình | ||||||
| 8 | Vòng kẹp | 21 | Chìa khóa | 34 | Hộp kết nối | 47 | Lớp phủ bề mặt | ||||||
| 9 | Phốt cơ khí | 22 | Bảo vệ mùa thu | 35 | Chốt cửa | 48 | Nhẫn "O" | ||||||
| 10 | Nhẫn "O" | 23 | Mối quan hệ | 36 | Nhẫn | 49 | Chốt cửa | ||||||
| 11 | Chốt cửa | 24 | Chốt cửa | 37 | Công tắc áp suất | ||||||||
| 12 | Giá đỡ máy bơm | 25 | Stator | 38 | Công suất áp suất | ||||||||
| 13 | Cánh quạt | 26 | Vòng mở | 39 | Chốt cửa | ||||||||
