điều khoản sử dụng• Nhiệt độ chất lỏng lên tới 60°C
• Nhiệt độ môi trường lên tới 40°C
• Tổng lượng hít vào tăng lên tới 8 m
• Hoạt động liên tục

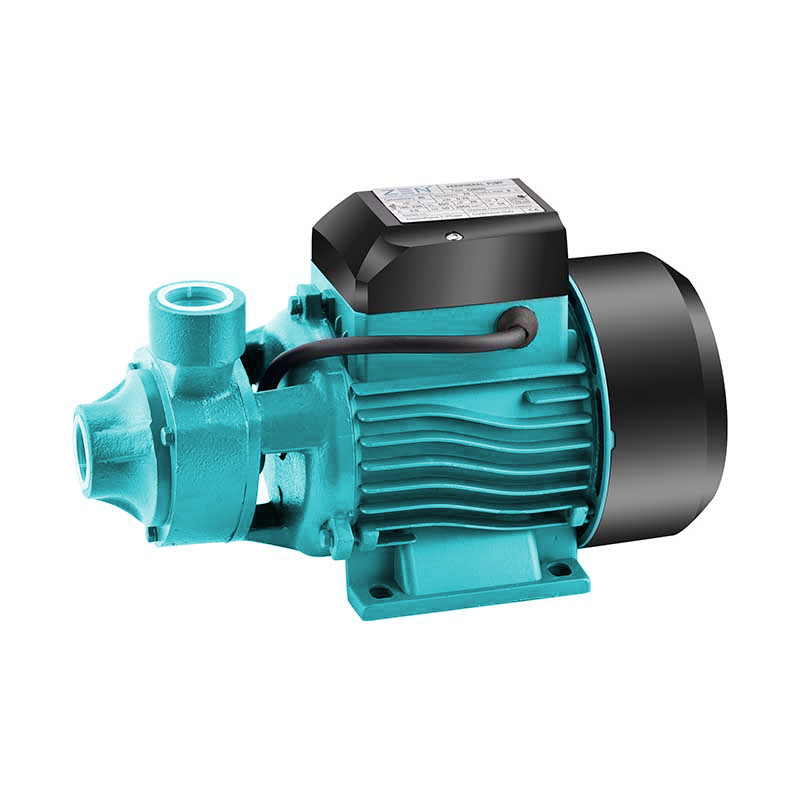

Máy bơm ngoại vi QB phù hợp để sử dụng với nước sạch không chứa các hạt mài mòn và chất lỏng không gây kích ứng hóa học đối với vật liệu chế tạo máy bơm.
Thích hợp cho nước sạch không có hạt vụn và chất lỏng không có tính ăn mòn hóa học đối với vật liệu dùng để chế tạo máy bơm.
Chúng dễ sử dụng, tiết kiệm và lý tưởng cho việc sử dụng nước sinh hoạt, đặc biệt là phân phối nước kết hợp với các thiết bị áp lực nhỏ và tưới vườn và khu vực phân phối.
Máy bơm nên được lắp đặt trong môi trường khép kín hoặc ít nhất được bảo vệ khỏi thời tiết xấu.
• Thân bơm: Gang, theo yêu cầu, có lớp lót bằng đồng thau / AlSI304 SS
• Giá đỡ máy bơm: Gang, theo yêu cầu, có tấm lót bằng đồng thau / AlSI304 SS
• Vỏ động cơ: nhôm
• cánh quạt: đồng thau
• Trục động cơ: Thép cacbon, AlSI304 SS, theo yêu cầu
• Phốt cơ khí: gốm/than chì
• Động cơ cảm ứng lưỡng cực (n=2850 vòng/phút)
• Lớp cách nhiệt B
• Bảo vệ IP44
• Bảo trì SI liên tục
• Bảo vệ nhiệt
• 1 pha 220 V/50 Hz, 60 Hz (nếu cần)
| Người mẫu | Nguồn điện đầu vào | Q(m³/h) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3.0 | 3.6 | 4.2 | ||||
| KW | HP | Q(L/phút) | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | ||||
| QB50 | 0.2 | 0.3 | H(m) | 25 | 20 | 15 | 10 | 5 | ||||||||||
| QB55 | 0.25 | 0.37 | 30 | 25 | 20 | 15 | 10 | |||||||||||
| QB60 | 0.37 | 0.5 | 35 | 30 | 25 | 20 | 15 | 10.5 | 6.5 | 3 | ||||||||
| QB70 | 0.55 | 0.75 | 55 | 49 | 43 | 37 | 30 | 23 | 17 | 12 | 8 | |||||||
| QB80 | 0.75 | 1.0 | 65 | 59 | 52 | 45 | 38 | 31 | 25 | 19 | 14 | 7 | ||||||
| QB100 | 1.1 | 1.5 | 85 | 80 | 75 | 70 | 65 | 60 | 55 | 49 | 42 | 34 | 25 | 15 | ||||

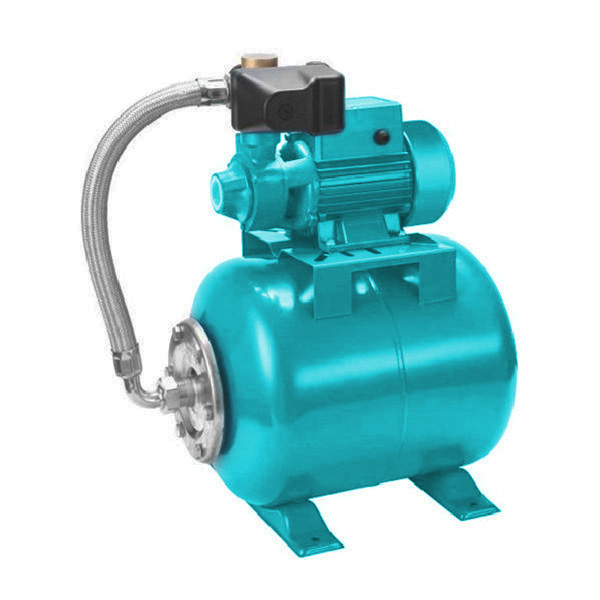

| QB80+24L | 0.75 | 1.0 | 65 | 59 | 52 | 45 | 38 | 31 | 25 | 19 | 14 | 7 | ||||||

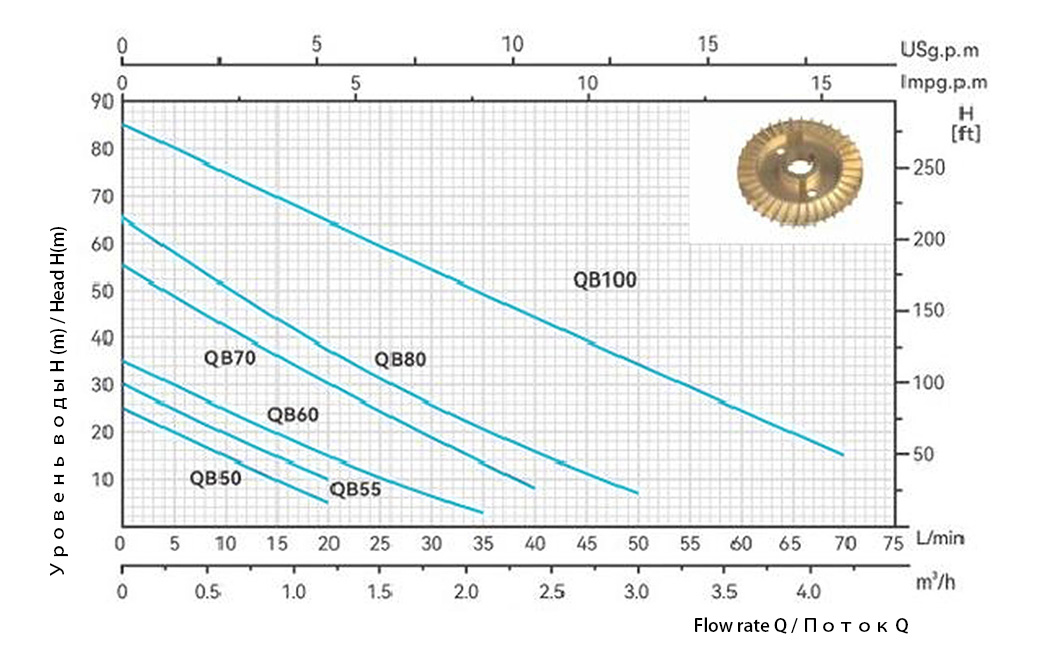

Biểu đồ hiệu suất n = 2850 RPM
| Người mẫu | ĐẦU VÀO/ĐỐI RA |
Tây Bắc | L×W×H |
| (inch) | (Kg) | (mm) | |
| QB50 | 1"×1" | 3.9 | 235×115×140 |
| QB55 | 1"×1" | 5 | 280×140×170 |
| QB60 | 1"×1" | 5.5 | 280×140×170 |
| QB70 | 1"×1" | 8.5 | 335×190×210 |
| QB80 | 1"×1" | 9.0 | 340×190×210 |
| QB100 | 1"×1" | 13.1 | 348×190×212 |
| QB80+24L | 1"×1" | 14.5 | 530×300×570 |

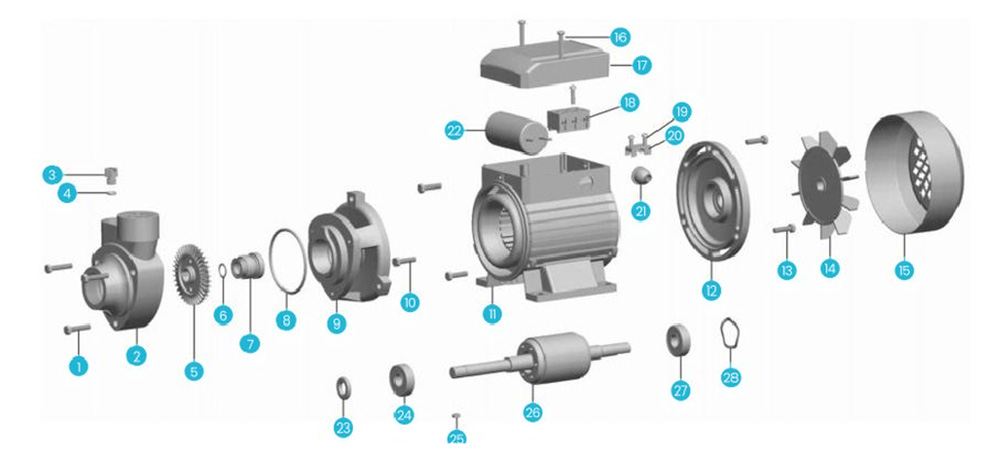

| KHÔNG. |
SỰ MIÊU TẢ | KHÔNG. |
SỰ MIÊU TẢ | KHÔNG. |
SỰ MIÊU TẢ |
| 1 | bu lông | 11 | Vỏ có stato dây quấn | 21 | Fairleigh |
| 2 | Vỏ bơm | 12 | Mũ lái xe | 22 | bình ngưng |
| 3 | Đầu nối sạc | 13 | bu lông | 23 | Thiết bị chống rơi |
| 4 | vòng "Ô" | 14 | Cái quạt | 24 | Hãng vận chuyển |
| 5 | cánh quạt | 15 | Vỏ quạt | 25 | Chìa khóa |
| 6 | Vòng giữ | 16 | bu lông | 26 | Cánh quạt |
| 7 | Phốt cơ khí | 17 | Vỏ thiết bị đầu cuối | 27 | Hãng vận chuyển |
| 8 | vòng "Ô" | 18 | Bảng đầu cuối | 28 | Vòng chia |
| 9 | Hỗ trợ máy bơm | 19 | Vít | ||
| 10 | bu lông | 20 | Kẹp cáp |
