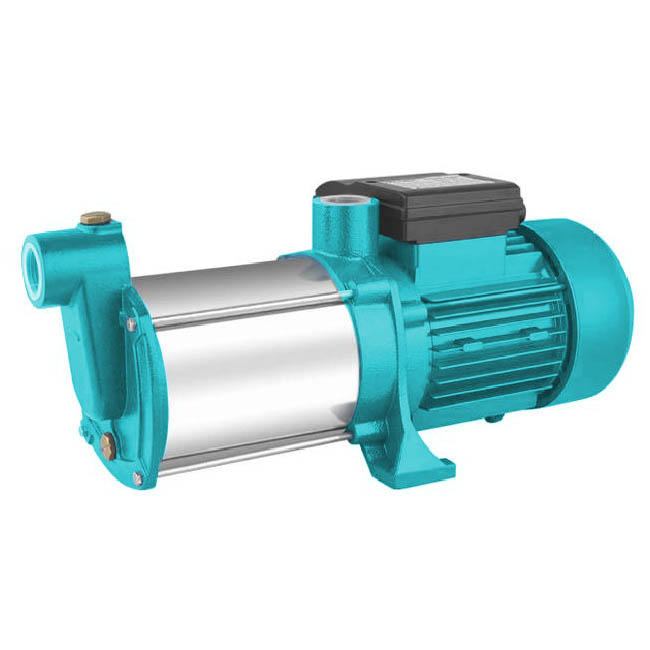

Bơm ly tâm trục ngang đa tầng RS của thương hiệu ZEN được chứng nhận CE, đảm bảo chất lượng đáng tin cậy và chiếm được lòng tin của khách hàng.
Ứng dụngThích hợp để sử dụng với nước sạch, ngay cả khi có không khí và với chất lỏng không có tính ăn mòn hóa học đối với vật liệu chế tạo máy bơm.
Máy bơm được thiết kế để bơm nước ngay cả khi có không khí, do hoạt động êm ái, độ tin cậy và mức tiêu thụ năng lượng thấp, được khuyến nghị sử dụng trong các ứng dụng sinh hoạt và dân dụng như áp lực và phân phối nước kết hợp với các thiết bị áp lực, cũng như hệ thống thu hồi nước mưa và tưới tiêu.
Máy bơm phải được lắp đặt trong môi trường khép kín hoặc ít nhất là tránh thời tiết xấu.
• Nhiệt độ chất lỏng lên tới 60°C
• Nhiệt độ môi trường lên tới 40°C
• Tổng độ cao hít vào lên tới 9 m
• Hoạt động liên tục
• Thân bơm: gang + thép không gỉ
• Hỗ trợ điện: gang
• Vỏ động cơ: nhôm
• Bánh xe tấm: PPO, AlSI 304 nếu cần
• Trục: thép 45#, thép không gỉ AlSI 416 nếu có yêu cầu
• Phốt cơ khí: cacbon/gốm
Điện một pha 220V - 230V/50Hz
1 pha 110V - 127V/60 Hz (theo yêu cầu)
Một pha/ba pha 220V/60 Hz (nếu cần)
• Động cơ cảm ứng hai cực
• Lớp cách điện B, lớp F (nếu cần)
• Cấp bảo vệ IP44, IP54 (nếu cần)
| Người mẫu | Nhập lối ra | Q(m³/h) | 0 | 0.6 | 1.2 | 2.1 | 2.4 | 3.0 | 3.6 | 4.2 | 4.8 | 5.4 | |||
| KW | HP | Q(L/phút) | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | |||
| RS2 | 0.5 | 0.6 | H(m) | 25 | 23 | 21 | 18 | 15 | 12 | 8 | 5 | ||||
| RS3 | 0.6 | 0.8 | 35 | 33.5 | 31 | 28.5 | 25.5 | 21.5 | 16.5 | 11 | 5 | ||||
| RS4 | 0.75 | 1 | 45 | 43.5 | 41 | 38.5 | 35 | 30.5 | 25.5 | 19.5 | 12.5 | 5 | |||
| RS5 | 0.9 | 1.25 | 55 | 52.5 | 49.5 | 46.5 | 42.5 | 38 | 32 | 25 | 18 | 0.5 | |||

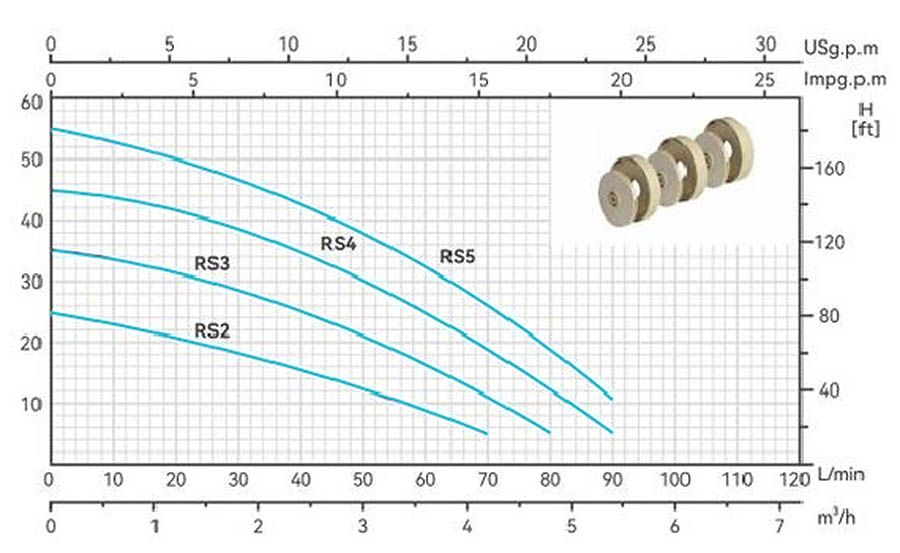

Biểu đồ hiệu suất n = 2850 RPM
| Người mẫu | Nhập lối ra | Tây Bắc | L×W×H | ||
| (inch) | (Kg) | (mm) | |||
| RS2 | 1"×1" | 11.4 | 385×215×230 | ||
| RS3 | 1"×1" | 12.4 | 405×215×230 | ||
| RS4 | 1"×1" | 13.4 | 430×215×230 | ||
| RS5 | 1"×1" | 14.7 | 455×215×230 | ||

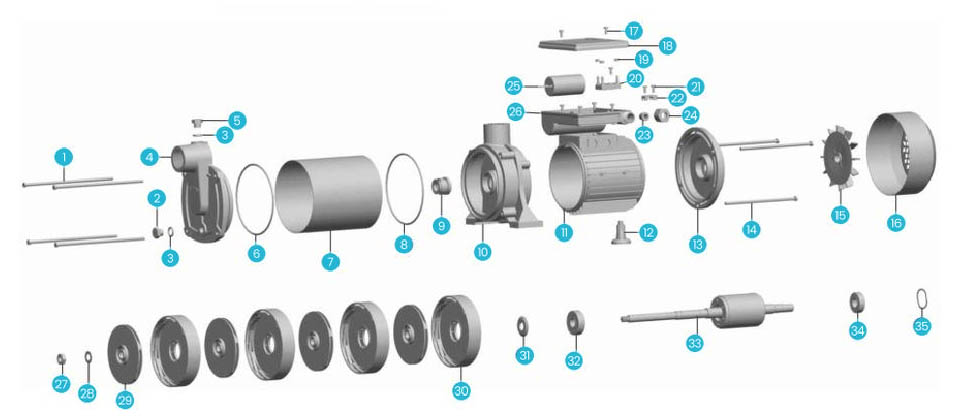

| số | Ghi chú | số | Ghi chú | số | Ghi chú | ||||||
| 1 | Lực đẩy ngang | 13 | Lực đẩy ngang | 25 | bình ngưng | ||||||
| 2 | phích cắm xả | 14 | phích cắm xả | 26 | Hộp kết nối | ||||||
| 3 | Nhẫn "O" | 15 | Nhẫn "O" | 27 | quả óc chó | ||||||
| 4 | tay áo đầu vào | 16 | tay áo đầu vào | 28 | Máy giặt | ||||||
| 5 | Đang tải phích cắm | 17 | Đang tải phích cắm | 29 | Bánh xe | ||||||
| 6 | Nhẫn "O" | 18 | Nhẫn "O" | 30 | Máy khuếch tán | ||||||
| 7 | Vỏ bơm | 19 | Vỏ bơm | 31 | Bảo vệ mùa thu | ||||||
| 8 | Nhẫn "O" | 20 | Nhẫn "O" | 32 | Mối quan hệ | ||||||
| 9 | Phốt cơ khí | 21 | Phốt cơ khí | 33 | Cánh quạt | ||||||
| 10 | Giá đỡ máy bơm | 22 | Giá đỡ máy bơm | 34 | Mối quan hệ | ||||||
| 11 | Vỏ có stato dây quấn | 23 | Vỏ có stato dây quấn | 35 | Vòng mở | ||||||
| 12 | Ga tàu | 24 | Ga tàu | ||||||||
