Là nhà sản xuất và cung cấp Máy bơm ly tâm TK tại Trung Quốc, thương hiệu ZΞN sẵn sàng hợp tác với khách hàng trên toàn thế giới bằng cách cung cấp các sản phẩm chất lượng cao và dịch vụ xuất sắc.
Ứng dụng và cài đặtChúng được khuyến khích sử dụng để bơm nước sạch mà không có các hạt bị mòn và chất lỏng không có tính ăn mòn hóa học đối với vật liệu chế tạo máy bơm.
Chúng thích hợp để sử dụng trong gia đình, đặc biệt là để khai thác nước kết hợp với các thiết bị áp suất tự động nhỏ và cũng để tưới tiêu.
Máy bơm phải được lắp đặt ở những khu vực kín hoặc ít nhất là ngăn chặn được điều kiện thời tiết khắc nghiệt.
• Tải trọng lên tới 8 m
• Nhiệt độ chất lỏng lên tới + 40°C
• Nhiệt độ môi trường xung quanh lên tới + 40°C
• Vỏ bơm: nhôm.
• Bánh xe có cánh. Nhôm và polyformaldehyde
• Trục động cơ: thép không gỉ
• Phốt cơ khí: gốm Graphite.
• Cách ly: gọi F
• Bảo vệ: IP44
• Lưu lượng lên tới l37L/phút (8m³/h)
• Độ cao mặt nước 26 m
| Người mẫu | NPUT nguồn | Q(m³/h) | 0 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 6 | 7.5 | 8.2 | |||
| KW | HP | Q(L/phút) | 0 | 17 | 25 | 33 | 42 | 50 | 67 | 100 | 125 | 137 | |||
| TK370 | 0.37 | 0.5 | H(m) | 22 | 20 | 18 | 15 | 11 | 6 | ||||||
| TK550 | 0.55 | 0.75 | 24 | 22 | 20 | 17 | 13 | 8 | |||||||
| TK1100 | 1.1 | 1.5 | 26 | 25 | 23.5 | 22 | 20 | 18 | 15 | 11.5 | 7 | 3 | |||

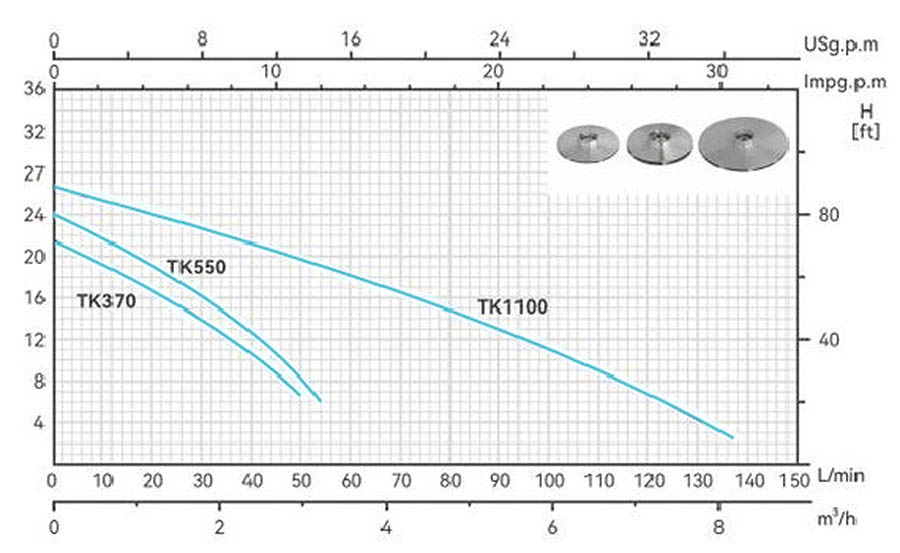

Biểu đồ hiệu suất n = 2850 RPM
| Người mẫu | Nhập lối ra | Tây Bắc | L×W×H |
| (Inch) | (Kg) | (mm) | |

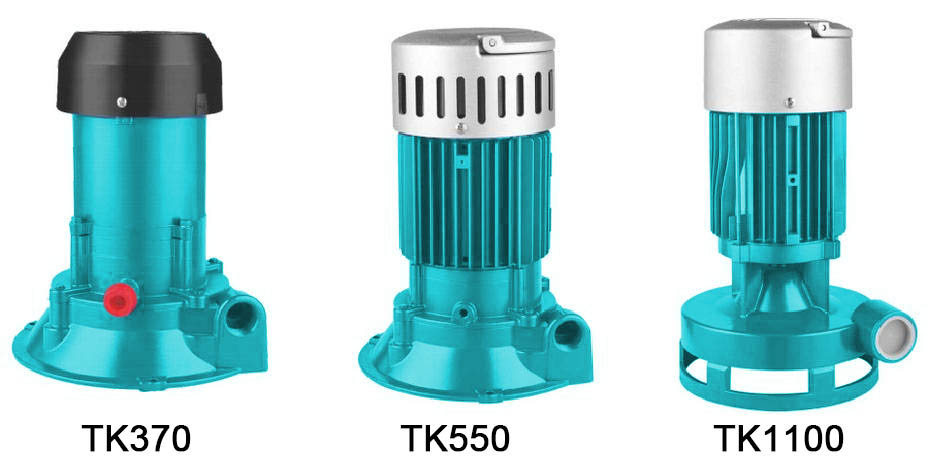

| TK370 | ¾"×¾" | 5.7 | 240×240×300 |
| TK550 | ¾"×¾" | 7.5 | 245×245×325 |
| TK1100 | 1¼"×1¼" | 10 | 245×245×385 |

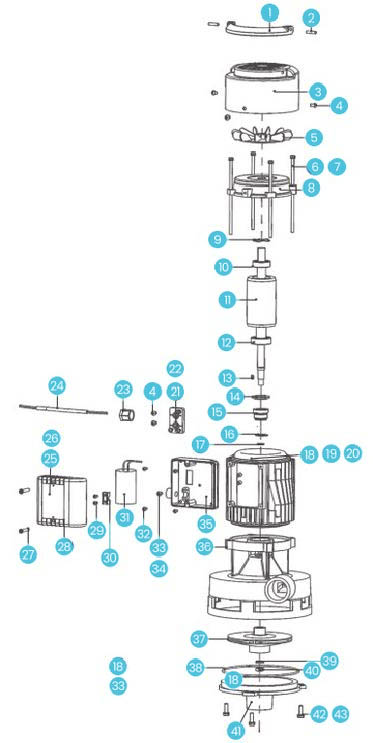

| số | Ghi chú | số | Ghi chú | ||
| 1 | Xử lý | 23 | đai ốc hộp | ||
| 2 | Chìa khóa | 24 | Cáp điện | ||
| 3 | Vỏ quạt | 25 | Viên thuốc | ||
| 4 | Vít | 26 | Đinh tán | ||
| 5 | Cái quạt | 27 | Vít | ||
| 6 | Chốt cửa | 28 | Vị trí hộp chuyển đổi | ||
| 7 | Puck | 29 | Vít | ||
| 8 | Lái xe ô tô | 30 | Máy ép cáp | ||
| 9 | Vòng mở | 31 | bình ngưng | ||
| 10 | Mối quan hệ | 32 | Vít | ||
| 11 | Cánh quạt | 33 | Vít | ||
| 12 | Mối quan hệ | 34 | Puck | ||
| 13 | Chìa khóa | 35 | Vỏ hộp | ||
| 14 | Bảo vệ mùa thu | 36 | Vỏ bơm | ||
| 15 | Phốt cơ khí | 37 | Bánh xe | ||
| 16 | Máy giặt mùa xuân | 38 | Puck | ||
| 17 | Nhẫn | 39 | Nhẫn "O" | ||
| 18 | Stator | 40 | Hạt | ||
| 19 | Bảo vệ nhiệt độ | 41 | vỏ máy bơm | ||
| 20 | Vỏ có stato rôto | 42 | Puck | ||
| 21 | bảng kẹp | 43 | Chốt cửa | ||
| 22 | quả óc chó | ||||
