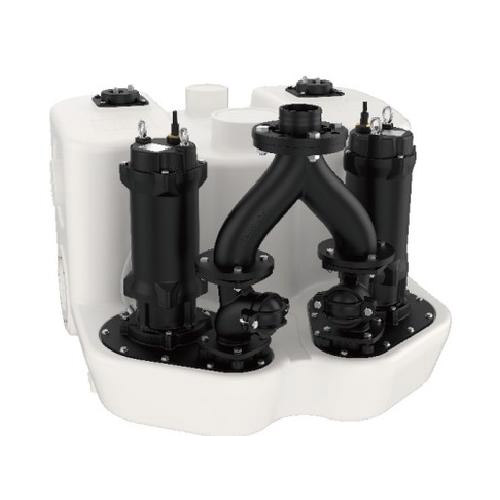

Trạm nâng máy bơm nước thải WL 40L-500L có ba lỗ vào nước DN100, bốn lỗ vào hoặc bảo trì nước DN50 và một đầu ra DN50.
40L - Thang nâng nước thải

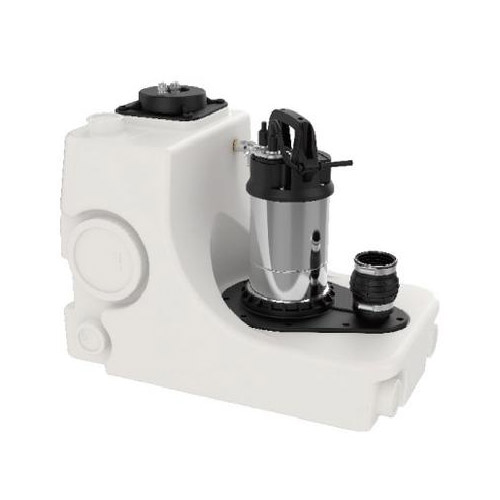

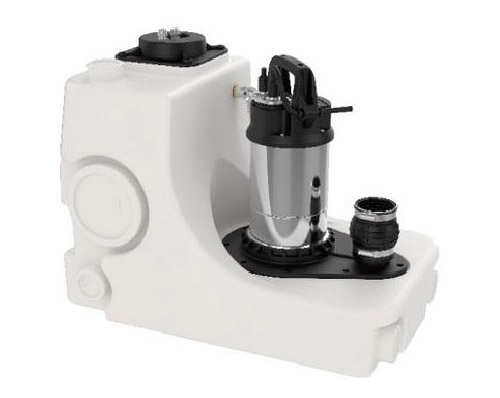

WL - 40L có ba cửa cấp nước DN100, bốn cửa cấp nước hoặc lỗ bảo trì DN50 và một cửa cấp nước DN50. Phần trên được trang bị cổng xả DN50. Việc giám sát mực nước được thực hiện bằng cảm biến bi nổi kép, với cảm biến phân phối áp suất tùy chọn. Bộ điều khiển có chế độ kép tự động thủ công, ngoài ra, bạn có thể chọn hộp điều khiển treo tường có màn hình LED để thực hiện bảo vệ động cơ, báo lỗi và các chức năng khác.

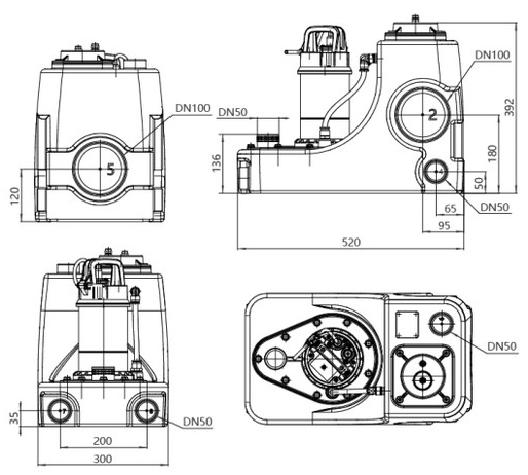

| Người mẫu | Dài (mm) | Chiều rộng (mm) | Cao (mm) |
| WL-40L | 520 | 300 | 392 |
| Xả ống xả | 50 mm |
| Xả đầu vào | 50/100 mm |
| Xả ổ cắm | 50 mm |
| Dung tích bể | 40 L |
| Công suất bơm P1/Công suất bơm P1 | 1,2 kW |
| Công suất bơm P2/Công suất bơm P2 | 0,75 kW |
| Tốc độ dòng chảy | 10 m³/giờ |
| Cái đầu | 10 m |
| Điện áp đầu vào | 220 V |
| Chiều dài cáp | 10 m |

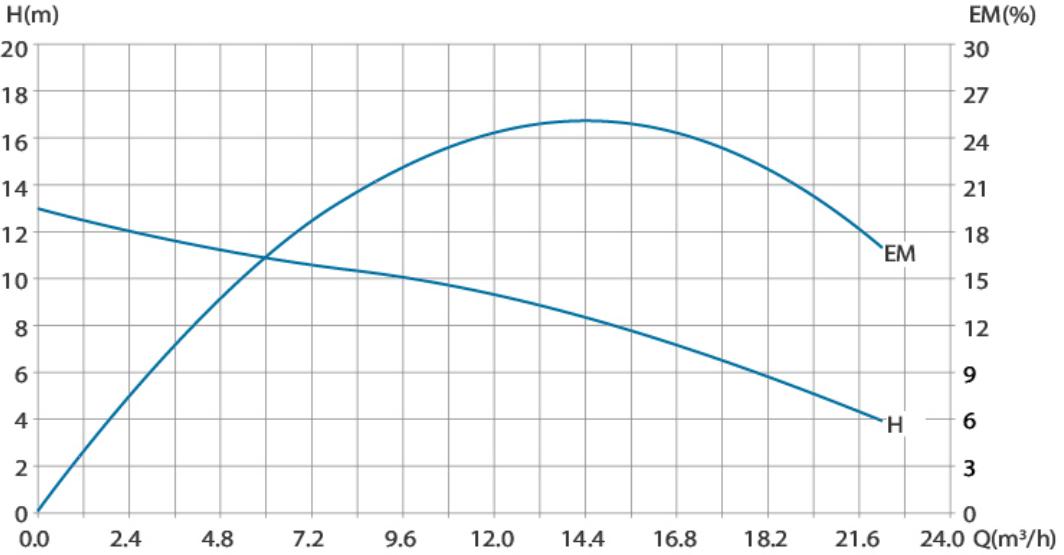

Ghi chú:——công suất bơm P2 = 0,75 kW

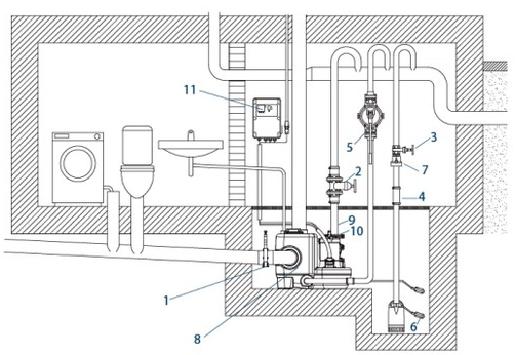

| 1 - Thiết bị truyền động | 2 – Van bi của đường ống chính | 3 – Van bi của đường ống sự cố |
| 4 – Ống giảm chấn | 5 – Bơm khẩn cấp bằng tay | 6 – Sửa chữa máy bơm |
| 7 – Van một chiều | 8 - Đơn vị nâng nước thải | 9 - Ống giảm chấn |
| 10 - Van một chiều | 11 - Bộ điều khiển |
|
Lưu ý: Một số phụ kiện là tùy chọn và có thể cần phải tự mua.

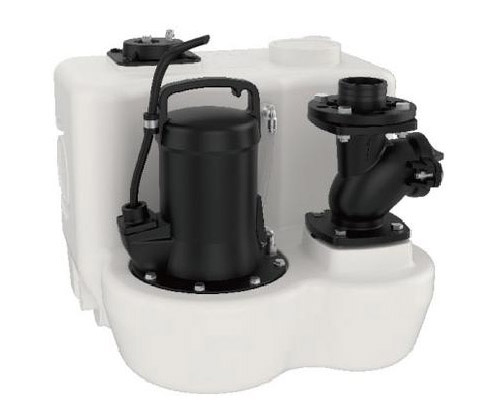

70L - Thang nâng nước thải

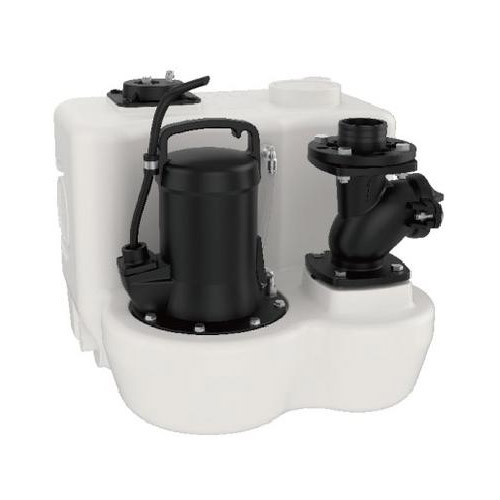

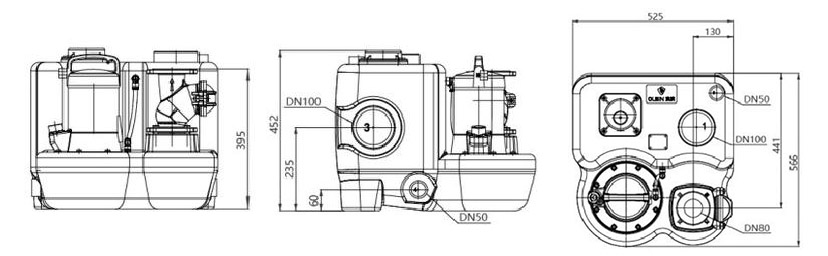

WL - 70L có 3 lỗ lấy nước DN100, 2 lỗ lấy nước hoặc sửa chữa DN50 và 1 lỗ thoát nước DN80. Phần trên được trang bị cổng xả DN50. Việc giám sát mực nước được thực hiện bằng cảm biến bi nổi kép, với cảm biến phân phối áp suất tùy chọn. Tùy chỉnh hộp điều khiển treo tường với màn hình LED Trung Quốc có thể nhận ra nhiều chức năng hơn như bảo vệ động cơ và cảnh báo lỗi.
| Người mẫu | Dài (mm) | Chiều rộng (mm) | Cao (mm) |
| WL-70L | 566 | 525 | 452 |
| Xả ống xả | 50 phút |
| Xả đầu vào | 50/100 mm |
| Xả xả | 80mm |
| Dung tích bể | 70 L |
| Công suất bơm P1/Công suất bơm P1 | 1,7/2,3 kW |
| Công suất bơm P2/Công suất bơm P2 | 1,5/2,2 kW |
| Tốc độ dòng chảy | 15/25 m³/giờ |
| Cái đầu | 11/10m |
| Điện áp đầu vào | 220 V |
| Chiều dài cáp | 10 m |

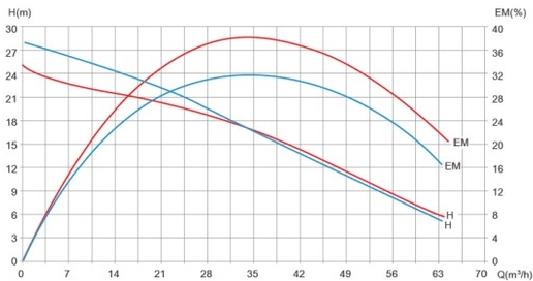

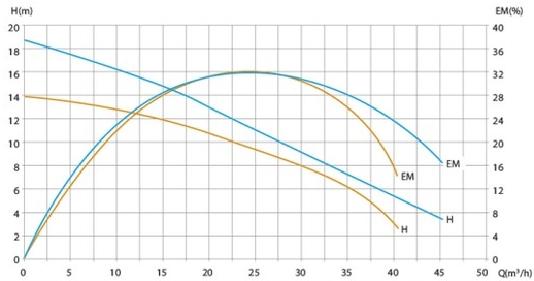

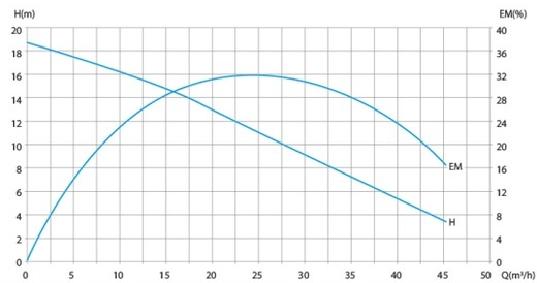

Ghi chú:
——Công suất bơm P2 = 1,5kw
——Công suất bơm P2 = 2,2kw

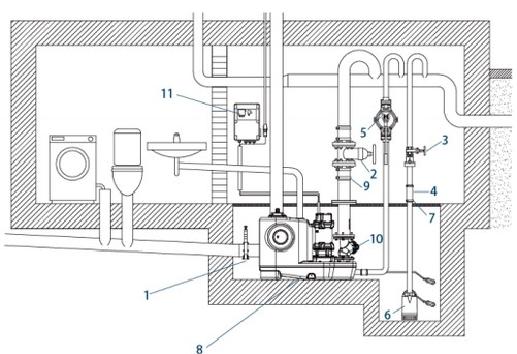

| 1 - Thiết bị truyền động | 2 – Van bi của đường ống chính | 3 – Van bi của đường ống sự cố |
| 4 – Ống giảm chấn | 5 – Bơm khẩn cấp bằng tay | 6 – Sửa chữa máy bơm |
| 7 – Van một chiều | 8 - Đơn vị nâng nước thải | 9 - Ống giảm chấn |
| 10 - Van một chiều | 11 - Bộ điều khiển |
|
Lưu ý: Một số phụ kiện là tùy chọn và có thể cần phải tự mua.

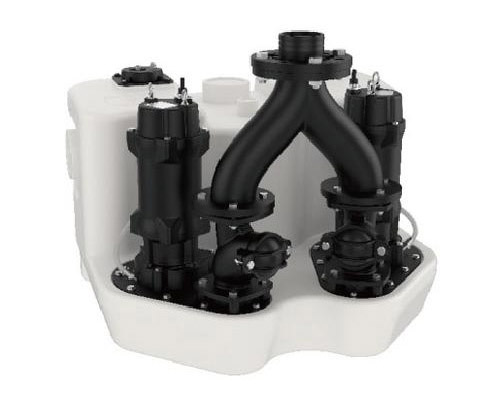

180L - Thang máy xử lý nước thải

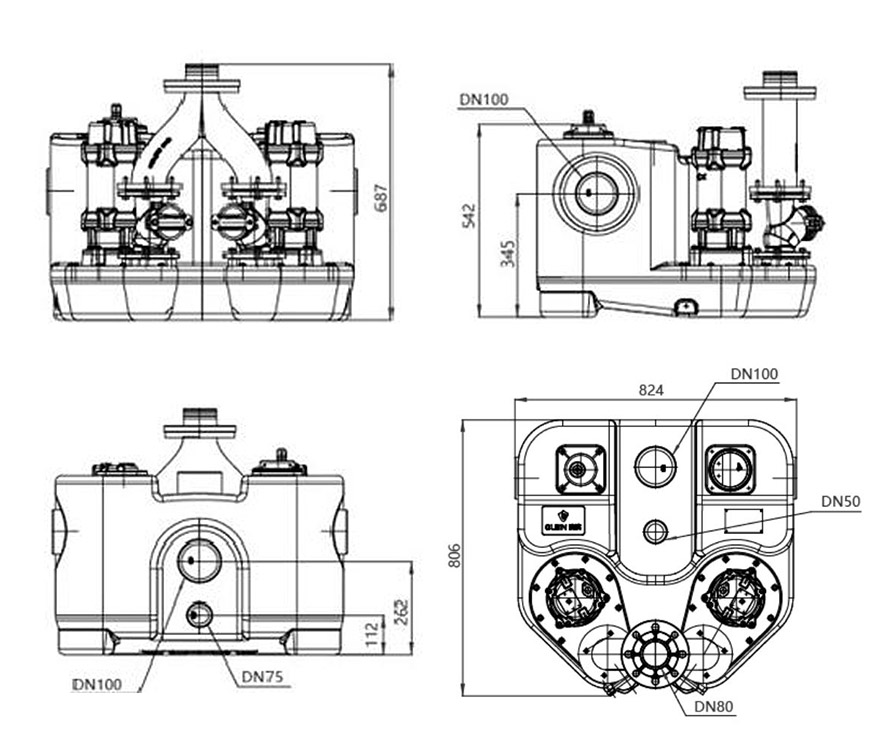

WL - 180L có 4 cửa lấy nước DN100, 1 cửa lấy nước hoặc bảo trì DN75 và 1 cửa xả DN80. Phần trên được trang bị cổng xả DN50. Việc kiểm soát mực nước được thực hiện bằng cảm biến bi nổi kép, có thể được lựa chọn bằng cảm biến áp suất. Tùy chỉnh hộp điều khiển treo tường với màn hình LED Trung Quốc có thể nhận ra nhiều chức năng hơn như bảo vệ động cơ và cảnh báo lỗi.
| Người mẫu | Dài (mm) | Chiều rộng (mm) | Cao (mm) |
| WL-180L | 824 | 806 | 542 |
| Xả ống xả | 50 mm |
| Xả đầu vào | 50/100 mm |
| Xả ổ cắm | 80mm |
| Dung tích bể | 180 L |
| Công suất bơm P1/Công suất bơm P1 | 1,7/2,3 kW |
| Công suất bơm P2/Công suất bơm P2 | 1,5/2,2 kW |
| Tốc độ dòng chảy | 12/10 m³/giờ |
| Cái đầu | 15/20m |
| Điện áp đầu vào | 220 V |
| Chiều dài cáp | 10 m |

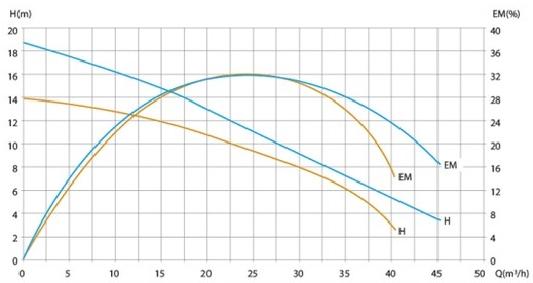

Ghi chú:
——Công suất bơm P2 = 1,5kw
——Công suất bơm P2 = 2,2kw

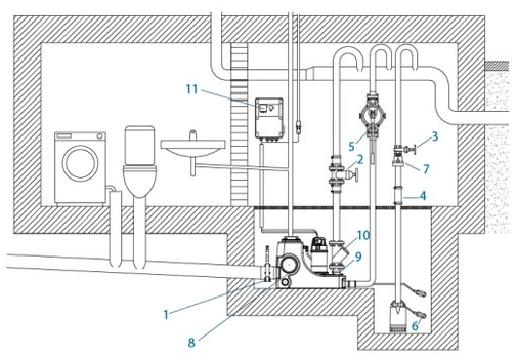

| 1 - Thiết bị truyền động | 2 – Van bi của đường ống chính | 3 – Van bi của đường ống sự cố |
| 4 – Ống giảm chấn | 5 – Bơm khẩn cấp bằng tay | 6 – Sửa chữa máy bơm |
| 7 – Van một chiều | 8 - Đơn vị nâng nước thải | 9 - Ống giảm chấn |
| 10 - Van một chiều | 11 - Bộ điều khiển |
|
Lưu ý: Một số phụ kiện là tùy chọn và có thể bạn phải tự mua.

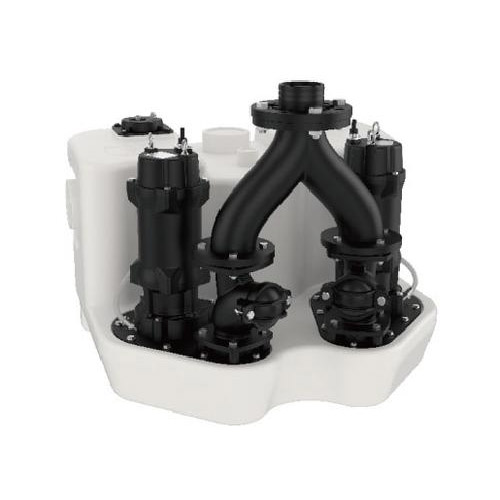

300L - Thang nâng nước thải

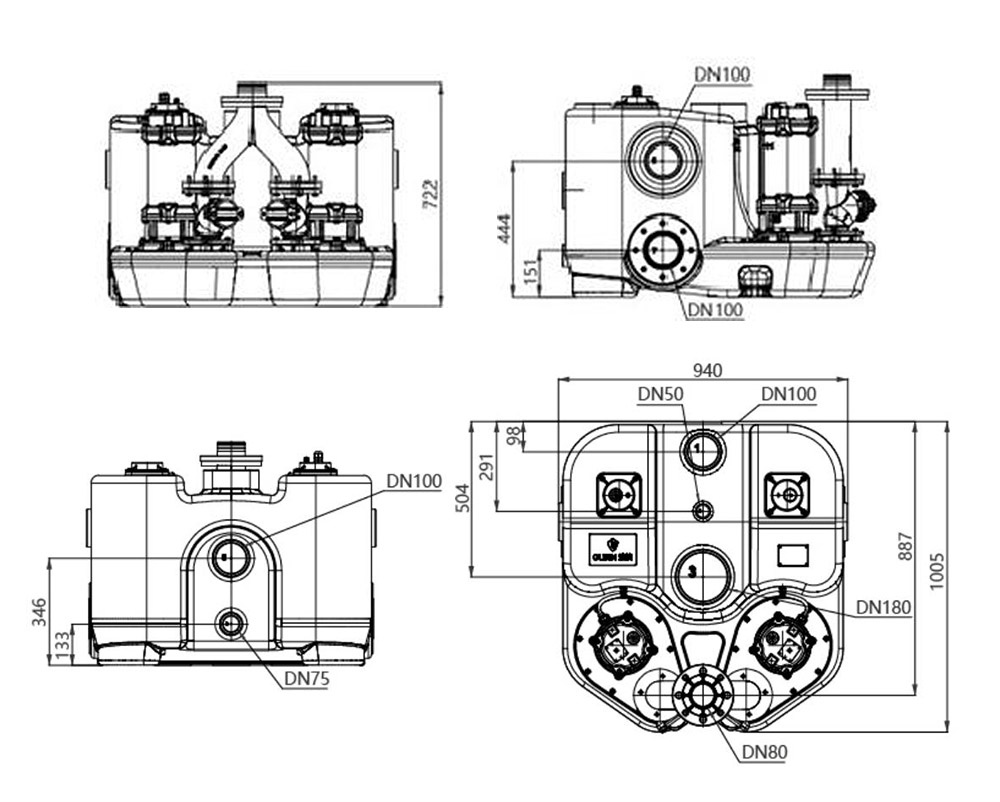

WL - 300L có 3 cửa lấy nước DN100, 2 cửa lấy nước hoặc sửa chữa DN50 và 1 cửa xả DN80. Phần trên được trang bị cổng xả DN50. Việc kiểm soát mực nước được thực hiện bằng cảm biến bi nổi kép, có thể được lựa chọn bằng cảm biến áp suất. Tùy chỉnh hộp điều khiển treo tường với màn hình LED Trung Quốc có thể nhận ra nhiều chức năng hơn như bảo vệ động cơ và cảnh báo lỗi.
| Người mẫu | Dài (mm) | Chiều rộng (mm) | Cao (mm) |
| WL-300L | 1005 | 940 | 722 |
| Xả ống xả | 50 mm |
| Xả đầu vào | 50/100 mm |
| Xả ổ cắm | 80mm |
| Dung tích bể | 300 L |
| Công suất bơm P1/Công suất bơm P1 | 2,2/3,7 kW |
| Công suất bơm P2/Công suất bơm P2 | 2,2/3,7 kw |
| Tốc độ dòng chảy | 10/15 m³/giờ |
| Cái đầu | 20 m |
| Điện áp đầu vào | 220V |
| Chiều dài cáp | 10m |

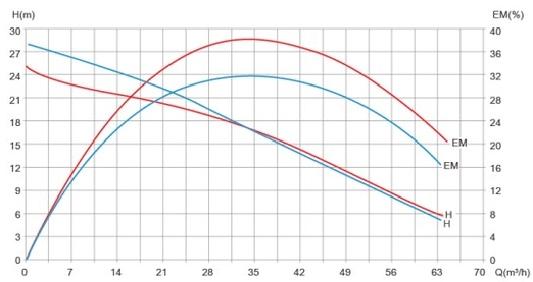

Ghi chú:——công suất bơm P2 = 2,2kw

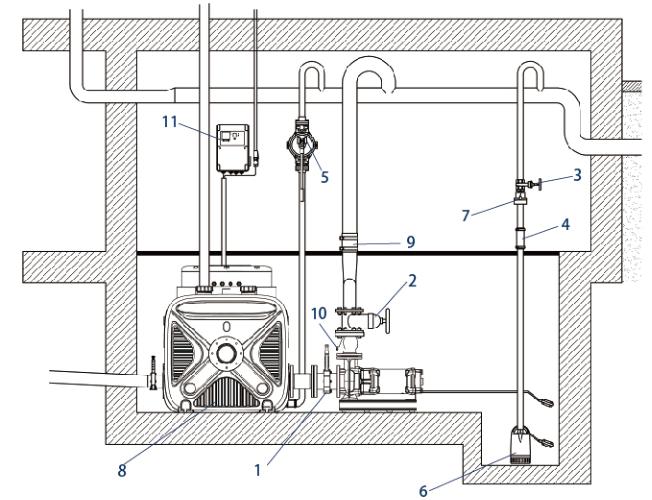

| 1 - Thiết bị truyền động | 2 – Van bi của đường ống chính | 3 – Van bi của đường ống sự cố |
| 4 – Ống giảm chấn | 5 – Bơm khẩn cấp bằng tay | 6 – Sửa chữa máy bơm |
| 7 – Van một chiều | 8 - Đơn vị nâng nước thải | 9 - Ống giảm chấn |
| 10 - Van một chiều | 11 - Bộ điều khiển |
|

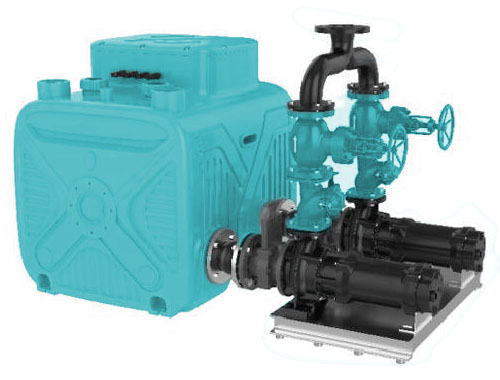

500L - Thang nâng nước thải
WL - 500L có ba cửa vào DN100 và một cửa ra DN80. Phần trên được trang bị cổng xả DN50. Mực nước được kiểm soát bằng cảm biến phao kép. Tùy chỉnh hộp điều khiển treo tường với màn hình LED Trung Quốc có thể nhận ra nhiều chức năng hơn như bảo vệ động cơ và cảnh báo lỗi. Bằng cách kết nối cùng một bình chứa nước, có thể đạt được thể tích lớn hơn.
| Người mẫu | Dài (mm) | Chiều rộng (mm) | Cao (mm) |
| WL-500L | 937 | 809 | 942 |
| Xả ống xả | 50 mm |
| Xả đầu vào | 50/100 mm |
| Xả ổ cắm | 80mm |
| Dung tích bể | 500 L |
| Công suất bơm P1/Công suất bơm P1 | 2,2/3,7 kW |
| Công suất bơm P2/Công suất bơm P2 | 2,2/3,7 kw |
| Tốc độ dòng chảy | 10/15 m³/giờ |
| Cái đầu | 20 m |
| Điện áp đầu vào | 220V |
| Chiều dài cáp | 10m |
Ghi chú:
——Công suất bơm P2 = 2,2 kW
——Công suất bơm P2 = 3,7 kW
| 1 - Thiết bị truyền động | 2 – Van bi của đường ống chính | 3 – Van bi của đường ống sự cố |
| 4 – Ống giảm chấn | 5 – Bơm khẩn cấp bằng tay | 6 – Sửa chữa máy bơm |
| 7 – Van một chiều | 8 - Đơn vị nâng nước thải | 9 - Ống giảm chấn |
| 10 - Van một chiều | 11 - Bộ điều khiển |
|
Lưu ý: Một số phụ kiện là tùy chọn và có thể bạn phải tự mua.

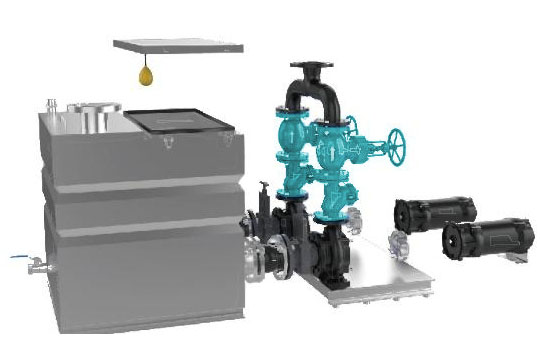

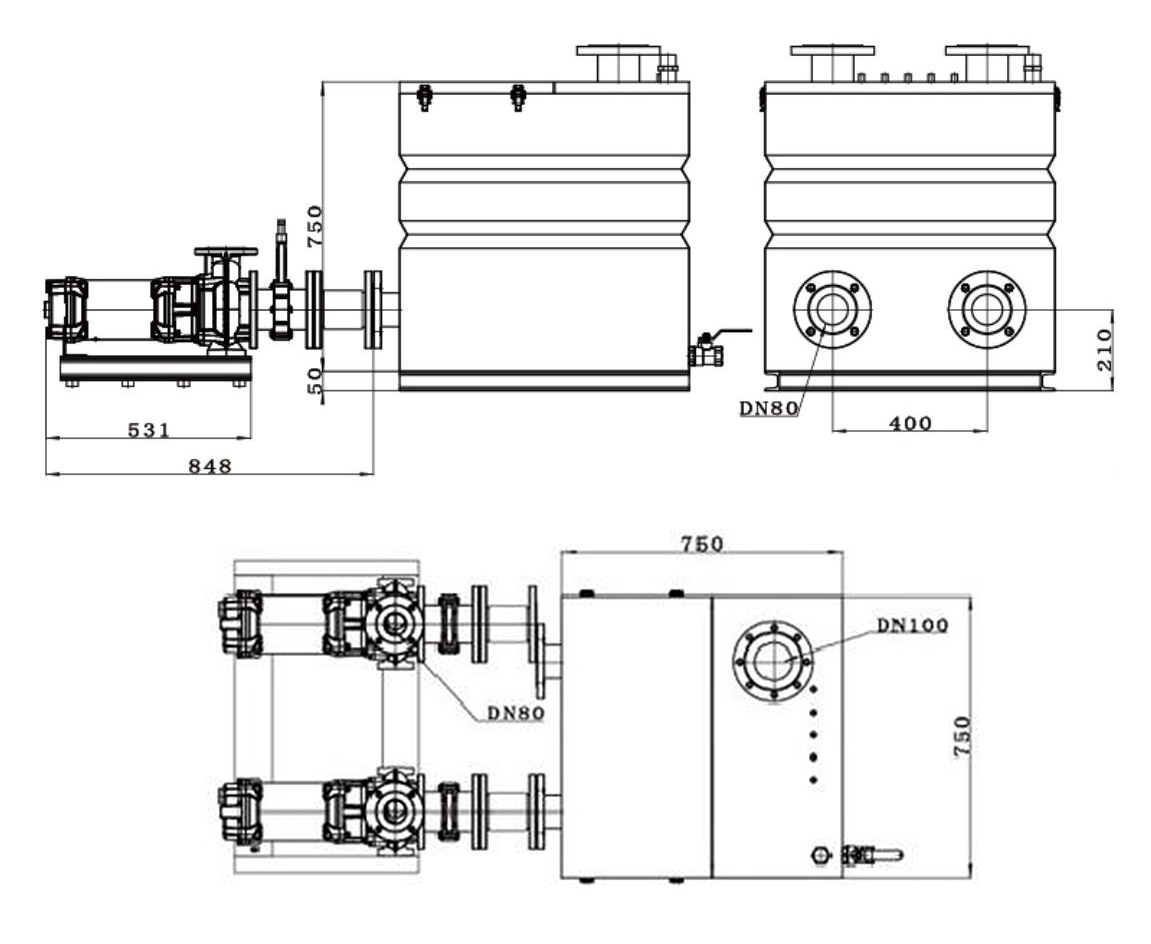

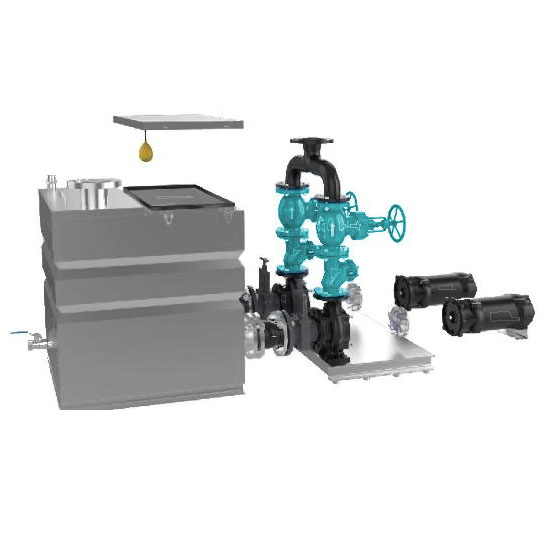

300L - Thép không gỉ cho thang máy xử lý nước thải - Bơm ướt - Bánh xe hình chữ U
Dòng WL - 300L, được làm bằng thép không gỉ tùy chọn, có hai đầu vào DN100 và một đầu ra DN80. Phần trên được trang bị cổng xả DN50. Mực nước được kiểm soát bằng cảm biến phao kép. Tùy chỉnh hộp điều khiển treo tường với màn hình LED Trung Quốc có thể nhận ra nhiều chức năng hơn như bảo vệ động cơ và cảnh báo lỗi. Bằng cách điều chỉnh âm lượng của bình chứa nước, phù hợp với nhiều cảnh hơn.
| Người mẫu |
Dài (mm) | Chiều rộng (mm) | Cao (mm) |
| WL-300L | 750 | 750 | 750 |
| Xả ống xả | 50 mm |
| Xả đầu vào | 50/100 mm |
| Xả ổ cắm | 80mm |
| Dung tích bể | 300 L |
| Công suất bơm P1/Công suất bơm P1 | 2,2/3,7 kW |
| Công suất bơm P2/Công suất bơm P2 | 2,2/3,7 kw |
| Tốc độ dòng chảy | 10/15 m³/giờ |
| Cái đầu | 20 m |
| Điện áp đầu vào | 220V |
| Chiều dài cáp | 10m |
Ghi chú:
——Công suất bơm P2 = 2,2 kW
——Công suất bơm P2 = 3,7 kW

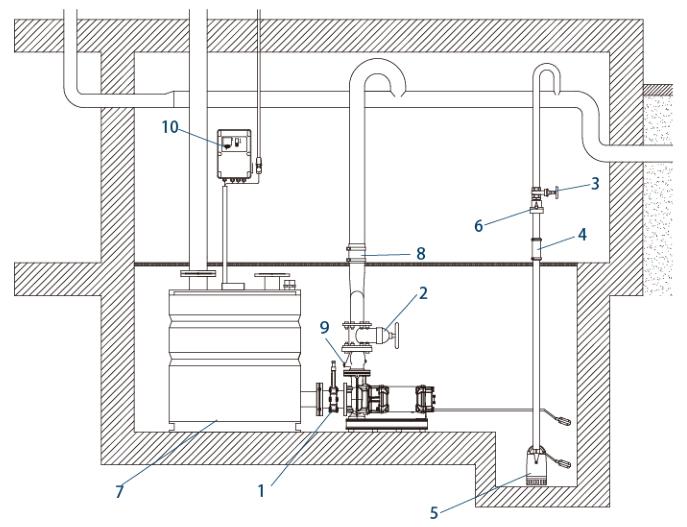

| 1 - Thiết bị truyền động | 2 – Van bi của đường ống chính | 3 – Van bi của đường ống sự cố |
| 4 – Ống giảm chấn | 5 – Bơm khẩn cấp bằng tay | 6 – Sửa chữa máy bơm |
| 7 – Van một chiều | 8 - Đơn vị nâng nước thải | 9 - Ống giảm chấn |
| 10 - Van một chiều | 11 - Bộ điều khiển |
|
Lưu ý: Một số phụ kiện là tùy chọn và có thể bạn phải tự mua.
