điều khoản sử dụng• Nhiệt độ chất lỏng lên tới 60°C
• Nhiệt độ môi trường lên tới 40°C
• Tổng độ cao hít vào lên tới 9 m
• Hoạt động liên tục

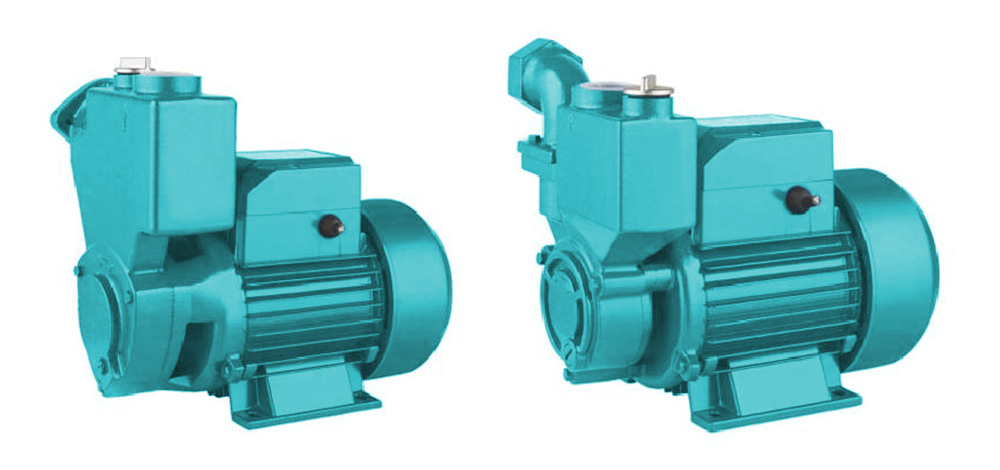

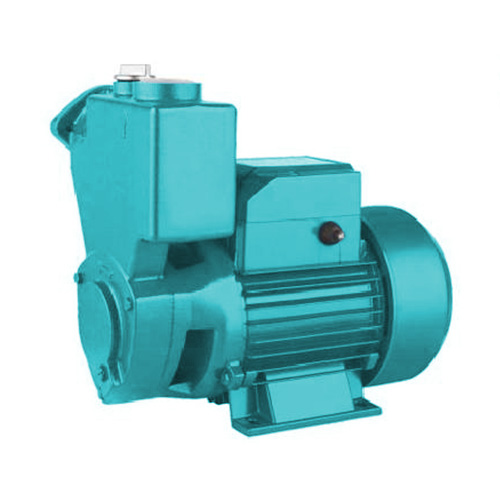

Máy bơm ngoại vi WZB phù hợp để sử dụng với nước sạch không chứa các hạt mài mòn và chất lỏng không gây tác động về mặt hóa học đối với vật liệu chế tạo máy bơm. Máy bơm phải được lắp đặt trong nhà hoặc ít nhất được bảo vệ khỏi thời tiết.
Thích hợp cho nước sạch không có hạt vụn và chất lỏng không có tính ăn mòn hóa học đối với vật liệu dùng để chế tạo máy bơm.
Do tính nhỏ gọn, độ tin cậy và dễ sử dụng, chúng phù hợp cho các ứng dụng trong gia đình như phân phối nước kết hợp với các thiết bị áp suất thấp, tưới vườn và khu vực phân phối, bơm nước từ hồ chứa cũng như cho tất cả các trường hợp khác khi không khí hoặc nước có thể có trong nước cần bơm. Máy bơm được trang bị van một chiều dạng tấm.
Máy bơm nên được lắp đặt trong môi trường khép kín hoặc ít nhất được bảo vệ khỏi thời tiết xấu.
• Vỏ bơm: gang
• Giá đỡ bơm: gang
• Vỏ động cơ: nhôm
• Cánh quạt: đồng thau
• Trục động cơ: thép cacbon, AlSI304 SS nếu có yêu cầu
• Phốt cơ khí: gốm/than chì
• Động cơ cảm ứng lưỡng cực (n = 2850 vòng/phút)
• Lớp cách nhiệt B
• Bảo vệ IP44
• Dịch vụ liên tục Sl
• Bảo vệ nhiệt
• 1 pha 220 V/50 Hz, 60 Hz (nếu cần)
| Người mẫu | Nguồn điện đầu vào | Q(m³/h) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3.0 | |||
| KW | HP | Q(L/phút) | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | |||
| WZB60 | 0.37 | 0.5 | H(m) | 35 | 30 | 25 | 20 | 15 | 10.5 | 6.5 | 3 | |||||
| WZB70 | 0.55 | 0.75 | 55 | 49 | 43 | 37 | 30 | 23 | 17 | 12 | 8 | 5 | ||||
| WZB80 | 0.75 | 1.0 | 65 | 59 | 52 | 45 | 38 | 31 | 25 | 19 | 14 | 10 | 7 | |||
| 1ZDB35 | 0.37 | 0.5 | 35 | 30 | 25 | 20 | 15 | 10.5 | 6.5 | 3 | ||||||
| 1ZDB45 | 0.55 | 0.75 | 55 | 49 | 43 | 37 | 30 | 23 | 17 | 12 | 8 | 5 | ||||
| 1ZDB65 | 0.75 | 1.0 | 65 | 59 | 52 | 45 | 38 | 31 | 25 | 19 | 14 | 10 | 7 | |||

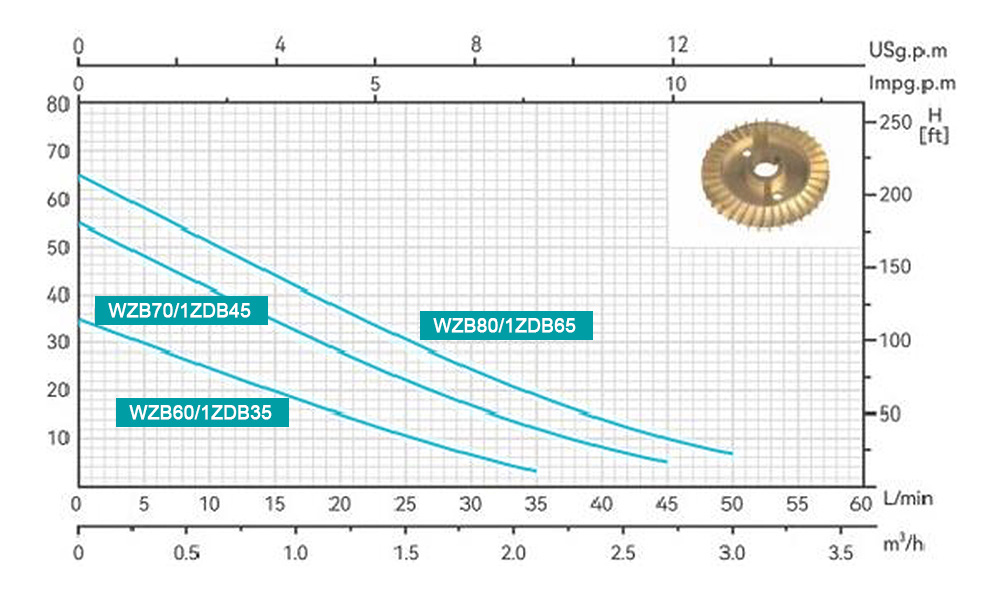

Biểu đồ hiệu suất n = 2850 RPM
| Người mẫu | Đầu vào/đầu ra | Tây Bắc | L×W×H | |||
| (Inch) | (Kg) | (mm) | ||||
| WZB60 | 1"×1" | 6.8 | 255×180×245 | |||
| WZB70 | 1"×1" | 9.5 | 280×185×255 | |||
| WZB80 | 1"×1" | 12.2 | 290×200×275 | |||
| 1ZDB35 | 1"×1" | 6.6 | 275×200×245 | |||
| 1ZDB45 | 1"×1" | 9.5 | 305×205×260 | |||
| 1ZDB65 | 1"×1" | 11.5 | 305×205×260 | |||

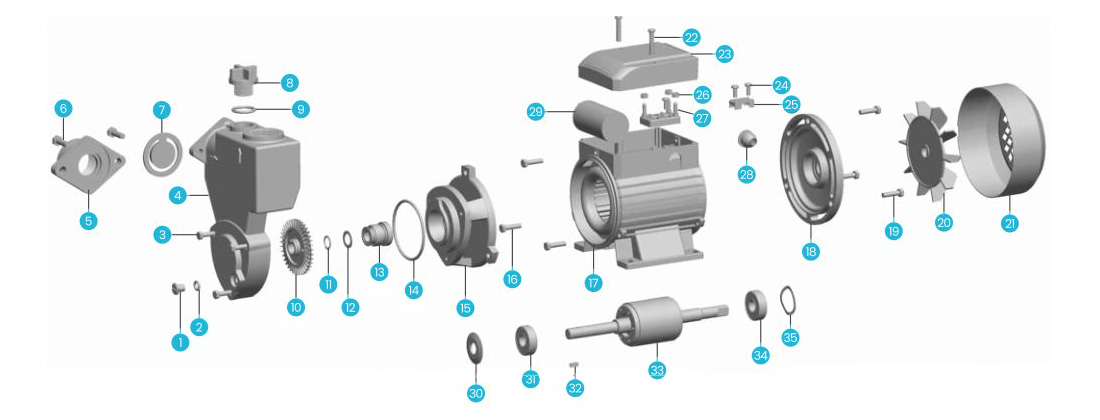

| số | Ghi chú | số | Ghi chú | số | Ghi chú |
| 1 | phích cắm xả | 13 | Phốt cơ khí | 25 | Máy ép cáp |
| 2 | Nhẫn "O" | 14 | Nhẫn "O" | 26 | quả hạch |
| 3 | Chốt cửa | 15 | Giá đỡ máy bơm | 27 | bảng kẹp |
| 4 | Vỏ bơm | 16 | Chốt cửa | 28 | ở Fairlea |
| 5 | Mặt bích đầu vào | 17 | Vỏ có stato dây quấn | 29 | bình ngưng |
| 6 | Chốt cửa | 18 | lái xe | 30 | Bảo vệ chống rơi |
| 7 | van kiểm tra | 19 | Chốt cửa | 31 | Mối quan hệ |
| 8 | Đang tải phích cắm | 20 | Cái quạt | 32 | Chìa khóa |
| 9 | Nhẫn "O" | 21 | Vỏ quạt | 33 | Cánh quạt |
| 10 | Bánh xe | 22 | Chốt cửa | 34 | Mối quan hệ |
| 11 | Vòng kẹp | 23 | Vỏ kẹp | 35 | Vòng mở |
| 12 | Máy giặt | 24 | Vít |
