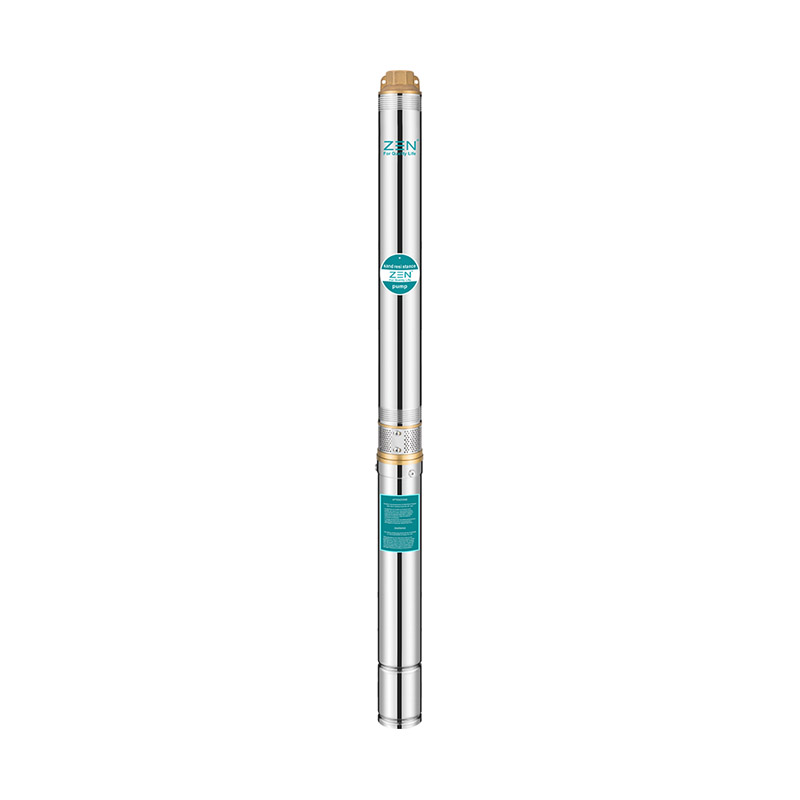

Thương hiệu ZΞN là nhà sản xuất máy bơm giếng sâu bằng thép không gỉ 2SDM hàng đầu tại Trung Quốc.
Mã định danh*2: Đường kính lỗ khoan: 55mm (2")
* SD: Máy bơm ngầm dòng SD
* M: động cơ một pha (ba pha không có M)
* 0,7: Công suất (m3/ h)
* 26: Cảnh
* 0,18: Công suất động cơ (KW)
Để cung cấp nước từ giếng hoặc hồ chứa.
Nó được sử dụng cho mục đích gia đình, dân dụng và công nghiệp.
Đối với việc sử dụng các khu vườn và thủy lợi.
Nhiệt độ chất lỏng tối đa lên tới + 35 ° C.
Hàm lượng cát tối đa: 0,25%.
Độ sâu lặn tối đa: 100 mét.
Đường kính lỗ khoan tối thiểu: 2".
Động cơ điện có nhiều cuộn dây hoặc màn chắn kín
Điện một pha: 220V - 240V/50Hz
Được trang bị hộp điều khiển khởi động hoặc hộp điều khiển tự động kỹ thuật số
Máy bơm được thiết kế để chịu được áp lực của vỏ
Tiêu chuẩn kích thước NEMA
Con dấu cơ khí đặc biệt
Điện áp hoặc tần số khác 60 Hz

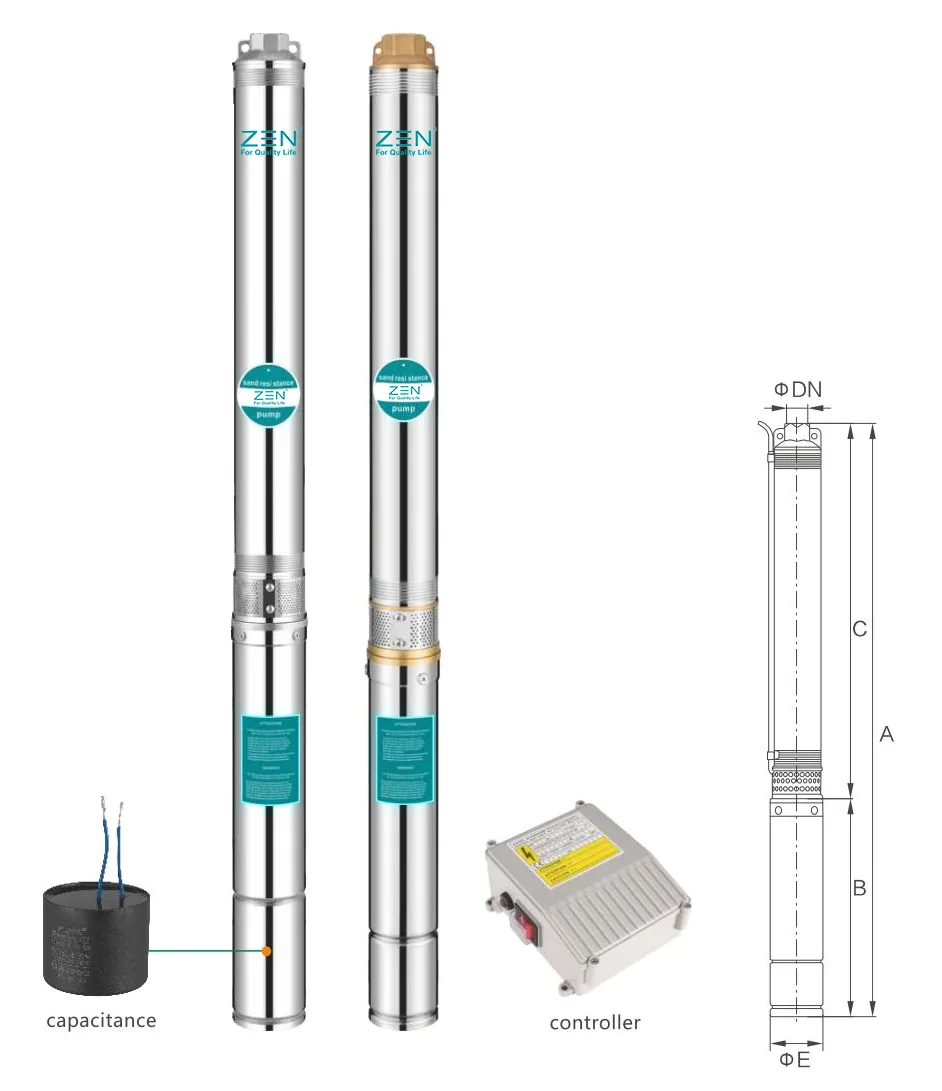

| cân nhảy dù | |||||
| Người mẫu | A | B | C | D | E |
| 2SDM0,7/26-0,18 | 1309 | 520 | 789 | 1/2"-3/4" | f50 |
| 2SDM0,7/32-0,25 | 1472 | 520 | 952 | 1/2"-3/4" | f50 |
| 2SDM0,7/38-0,37 | 1613 | 520 | 1093 | 1/2"-3/4" | f50 |
| 2SDM1/24-0,18 | 1294 | 520 | 774 | 1/2"-3/4" | f50 |
| 2SDM1/28-0,25 | 1389 | 520 | 869 | 1/2"-3/4" | f50 |
| 2SDM1/32-0,37 | 1485 | 520 | 965 | 1/2"-3/4" | f50 |

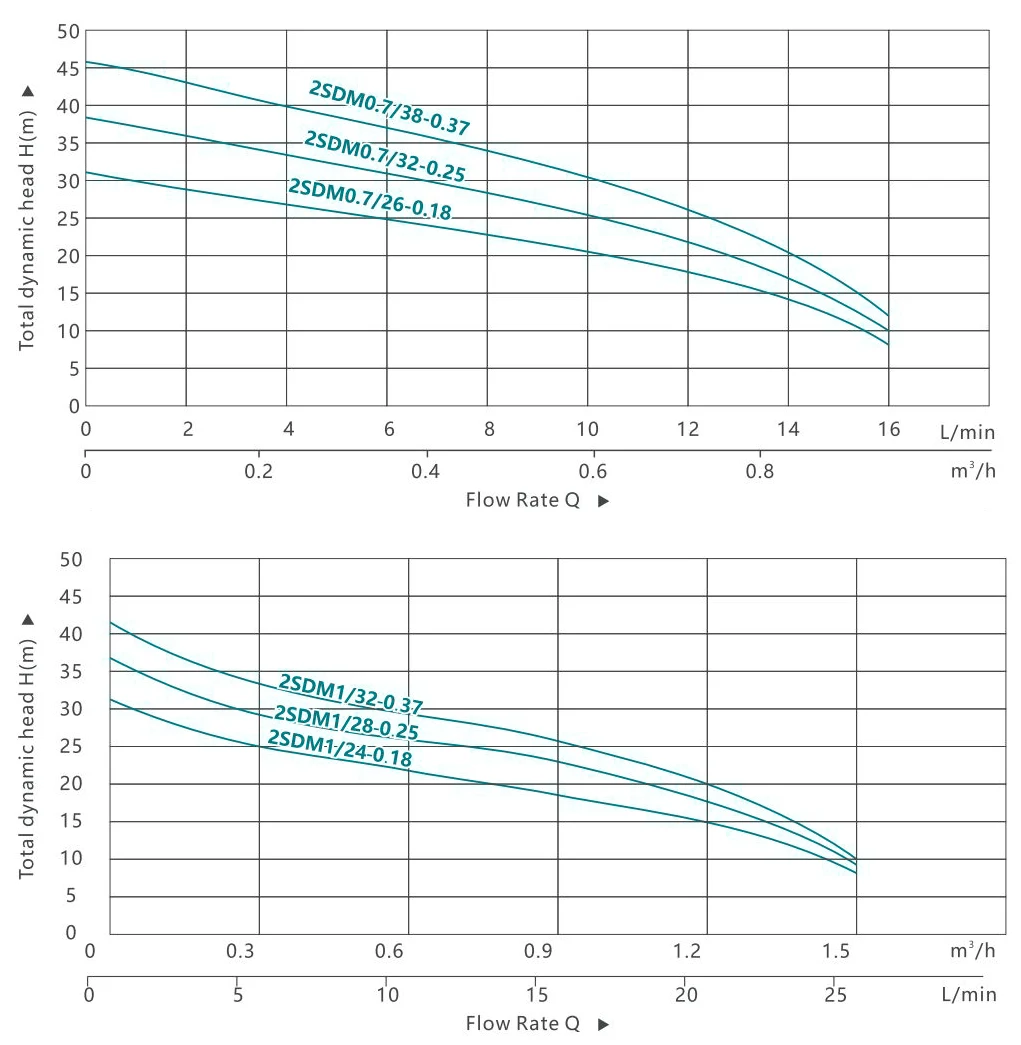

| Người mẫu | P2 | Tốc độ truyền n = 2850 vòng/phút | ||||||||||
| 1~220-240V | KW | HP |
Q L/phút m3/h |
0 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| 0 | 0.12 | 0.24 | 0.36 | 0.48 | 0.60 | 0.72 | 0.84 | 0.96 | ||||
| 2SDM0,7/26-0,18 | 0.18 | 0.25 | H(m) | 30 | 29 | 27 | 25 | 23 | 21 | 18 | 14 | 8 |
| 2SDM0,7/32-0,25 | 0.25 | 0.33 | 38 | 36 | 34 | 31 | 29 | 26 | 22 | 17 | 10 | |
| 2SDM0,7/38-0,37 | 0.37 | 0.5 | 45 | 43 | 40 | 37 | 34 | 31 | 26 | 20 | 12 | |
| Người mẫu | P2 | Tốc độ truyền n = 2850 vòng/phút | ||||||||||
| 1~220-240V | KW | HP |
Q L/phút m3/h |
0 | 5 | 10 | 15 | 20 | 25 | |||
| 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | |||||||
| 2SDM1/24-0,18 | 0.18 | 0.25 | H(m) | 31 | 25 | 22 | 19 | 15 | 8 | |||
| 2SDM1/28-0,25 | 0.25 | 0.33 | 36 | 29 | 26 | 23 | 17 | 9 | ||||
| 2SDM1/32-0,37 | 0.37 | 0.5 | 42 | 34 | 29 | 26 | 20 | 10 | ||||

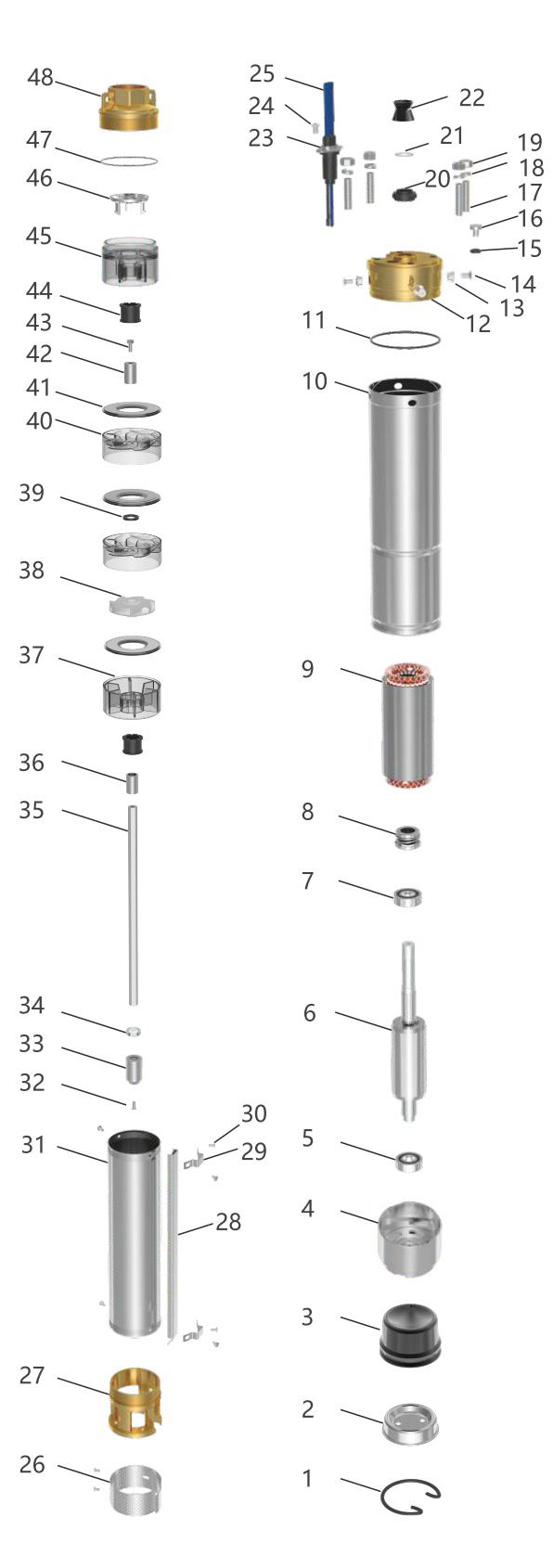

| số | Tên |
| 1 | Lò xo kẹp |
| 2 | nắp cuối |
| 3 | tay áo mở rộng |
| 4 | mang |
| 5 | Mối quan hệ |
| 6 | rôto động cơ |
| 7 | Mối quan hệ |
| 8 | Phốt cơ khí |
| 9 | stator động cơ điện |
| 10 | Dây điện |
| 11 | Vòng đệm hình chữ “O” |
| 12 | Buồng nhiên liệu |
| 13 | Máy giặt |
| 14 | Vít |
| 15 | Vòng đệm hình chữ “O” |
| 16 | Vít |
| 17 | Bu lông hai đầu |
| 18 | Máy giặt |
| 19 | quả óc chó |
| 20 | Vòng buộc |
| 21 | Máy giặt |
| 22 | Nắp cát |
| 23 | Ống lót bảo vệ cáp |
| 24 | Vít |
| 25 | Cánh |
| 26 | Màn hình |
| 27 | khung hút |
| 28 | Kẹp cáp |
| 29 | Kẹp. |
| 30 | Vít |
| 31 | Vỏ bơm |
| 32 | Vít |
| 33 | khớp nối |
| 34 | Bushing |
| 35 | Đây |
| 36 | Một cái ống |
| 37 | Trung cấp |
| 38 | Bánh xe |
| 39 | Điều chỉnh máy giặt |
| 40 | Vỏ khuếch tán |
| 41 | Máy khuếch tán |
| 42 | Một cái ống |
| 43 | Vít |
| 44 | Vòng bi cao su |
| 45 | Ủng hộ |
| 46 | van kiểm tra |
| 47 | Vòng đệm hình chữ “O” |
| 48 | Xuất khẩu |

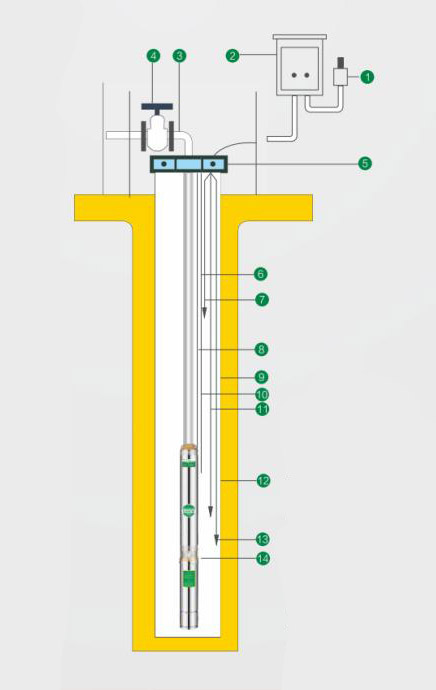

1. Công tắc nguồn
2. Cassette điều khiển tự động
3. Đường ống
4. Van
5. Miếng đệm
6. Mức tĩnh
7. Cực trên
8. Cáp
9. Vâng
10. Mức độ khuấy
11. Thanh giữa
12. Vỏ máy bơm
13. Hạ cực
14. Động cơ điện dưới nước
| kích cỡ | Điện áp(v) | Công suất (kw) | Mặt cắt cáp (mm2) | 0,7mm2 | 1mm2 | 1,5 mm2 | 2mm2 | 2,5 mm 2 | 3mm2 | 4mm2 | 6mm2 | 10mm2 | 16mm2 | 25 mm 2 | 35mm2 | 50mm2 |
| 4" | 220 | 0.37 | Chiều dài cáp (m) | 50 | 80 | 100 | ||||||||||
| 0.55 | 35 | 55 | 80 | 105 | 130 | |||||||||||
| 0.75 | 20 | 35 | 55 | 75 | 90 | 110 | 150 | |||||||||
| 0.95 | 32 | 52 | 70 | 85 | 105 | 140 | ||||||||||
| 1.1 | 30 | 48 | 60 | 79 | 100 | 127 | 190 | |||||||||
| 1.5 | 25 | 34 | 50 | 57 | 80 | 92 | 137 | 228 | ||||||||
| 1.8 | 23 | 32 | 48 | 55 | 78 | 90 | 135 | 226 | ||||||||
| 2.2 | 22 | 30 | 43 | 50 | 68 | 102 | 170 | 230 | ||||||||
| 3.0 | 25 | 30 | 45 | 60 | 80 | 120 | 200 | 330 | ||||||||
| 3.5 | 25 | 30 | 45 | 60 | 100 | 180 | 290 | |||||||||
| 4.0 | 25 | 35 | 55 | 90 | 150 | 220 | 300 |
| kích cỡ | Điện áp(v) | Công suất (kw) | Mặt cắt cáp (mm2) | 0,7mm2 | 1mm2 | 1,5 mm2 | 2mm2 | 2,5 mm 2 | 3mm2 | 4mm2 | 6mm2 | 10mm2 | 16mm2 | 25 mm 2 | 35mm2 | 50mm2 |
| 4" | 380 | 0.37 | Chiều dài cáp (m) | 200 | 315 | |||||||||||
| 0.55 | 100 | 210 | 320 | |||||||||||||
| 0.75 | 80 | 165 | 280 | |||||||||||||
| 1.1 | 120 | 180 | 250 | 308 | ||||||||||||
| 1.5 | 90 | 150 | 200 | 250 | 300 | 400 | ||||||||||
| 2.2 | 65 | 114 | 150 | 191 | 250 | 305 | 457 | |||||||||
| 6" | 3.0 | 77 | 100 | 128 | 170 | 205 | 307 | 390 | ||||||||
| 4.0 | 61 | 80 | 102 | 120 | 153 | 244 | 406 | |||||||||
| 5.5 | 47 | 60 | 70 | 90 | 110 | 165 | 312 | |||||||||
| 7.5 | 65 | 80 | 130 | 200 | 320 | |||||||||||
| 9.2 | 72 | 108 | 178 | 282 | 432 | |||||||||||
| 11 | 63 | 94 | 155 | 246 | 370 | |||||||||||
| 13 | 78 | 129 | 205 | 314 | ||||||||||||
| 15 | 69 | 114 | 180 | 277 | ||||||||||||
| 18.5 | 55 | 91 | 145 | 222 | 305 | |||||||||||
| 22 | 49 | 81 | 128 | 196 | 290 | |||||||||||
| 25 | 68 | 107 | 165 | 226 | 314 | |||||||||||
| 30 | 60 | 95 | 145 | 200 | 275 | |||||||||||
| 37 | 52 | 82 | 125 | 170 | 234 | |||||||||||
| 45.0 | 45 | 71 | 108 | 147 | 203 |
