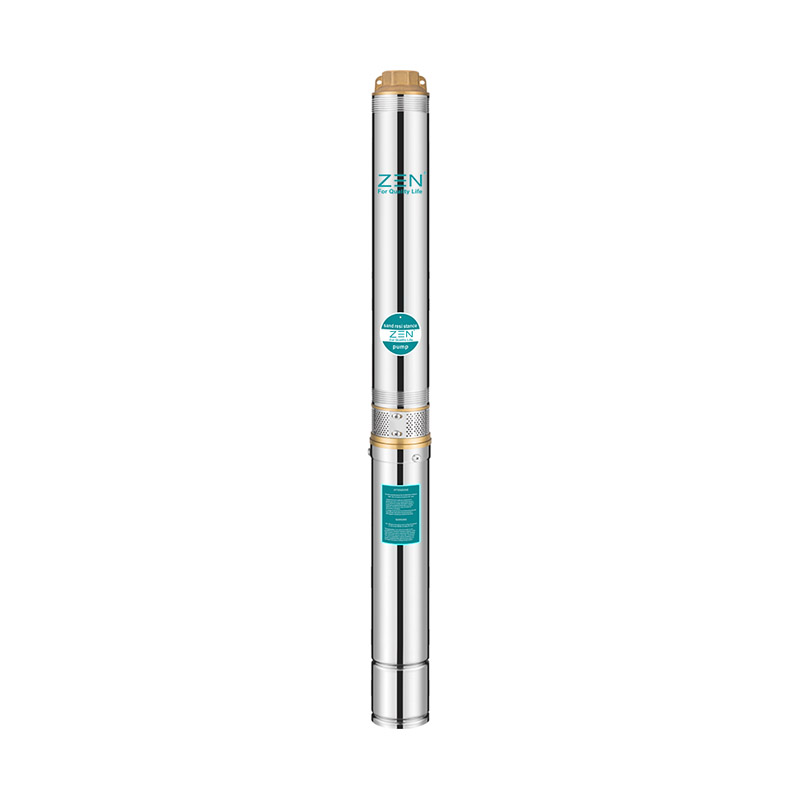

Máy bơm giếng sâu bằng thép không gỉ 3SDM

Thương hiệu Máy bơm giếng sâu bằng thép không gỉ Zen 3SDM được biết đến với chất lượng và độ tin cậy cao, khiến chúng trở thành lựa chọn phổ biến cho cả ứng dụng dân dụng và công nghiệp.
Mã định danh3SD
3: Đường kính lỗ khoan: 78mm (3")
* SD: Máy bơm ngầm dòng SD
* M: động cơ một pha (ba pha không có M)
2: Công suất (m³/h)
8: Cảnh
* 0,18: Công suất động cơ (KW)

Gửi yêu cầu

Mô tả Sản phẩm

Máy bơm giếng sâu bằng thép không gỉ 3SDM

Ứng dụng

1. Cung cấp nước từ giếng, hồ chứa.

2. Dùng cho mục đích gia đình, dân dụng và công nghiệp.

3. Dùng cho vườn và tưới tiêu.

điều khoản sử dụng

1. Nhiệt độ chất lỏng tối đa lên tới + 35 ° C.

2. Hàm lượng cát tối đa: 0,25%.

3. Độ sâu lặn tối đa: 100 mét.

4. Đường kính giếng tối thiểu: 3".

Động cơ điện và máy bơm

1. Động cơ điện có nhiều cuộn dây hoặc màn chắn kín

2. Ba pha: 380V - 415V/50Hz

3. Điện áp 1 pha: 220V - 240V/50Hz

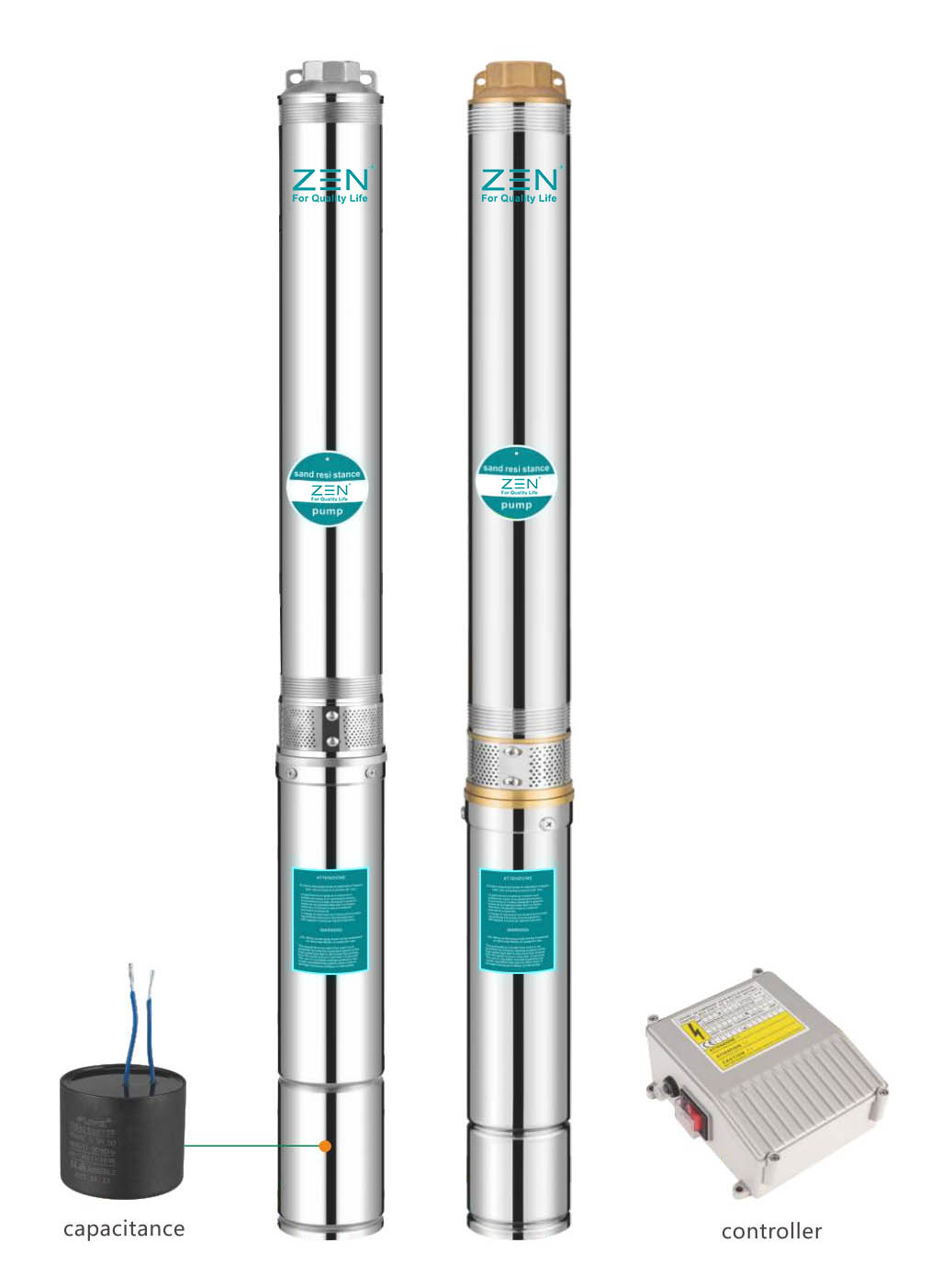

4. Được trang bị hộp điều khiển khởi động hoặc hộp điều khiển tự động kỹ thuật số

5. Máy bơm được thiết kế để chịu được áp lực của vỏ

6. Tiêu chuẩn kích thước NEMA

Cung cấp các lựa chọn theo yêu cầu

1. Phốt cơ khí đặc biệt

2. Điện áp hoặc tần số khác 60Hz

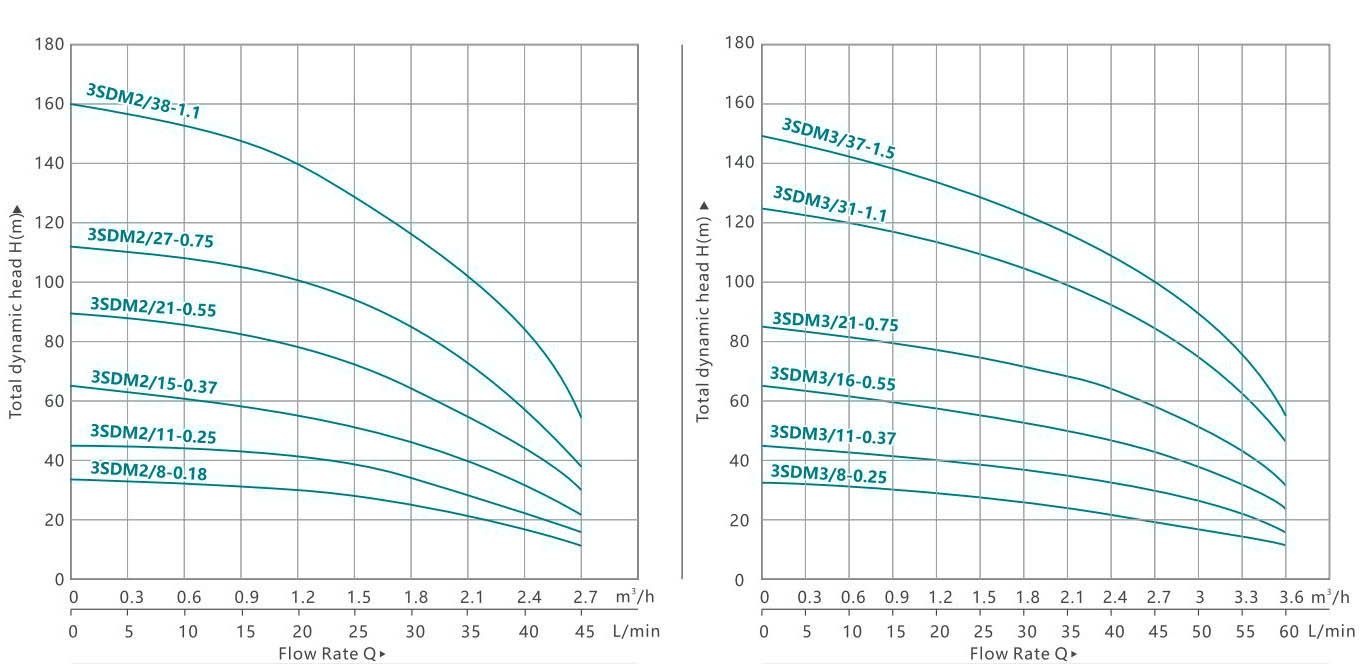

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	5	10	15	20	25	30	35	40	45
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7
3SDM2/8-0,18	3SD2/8-0,18	0.18	0.25	H(m)	34	33	32	31	30	27	25	21	17	11
3SDM2/11-0,25	3SD2/11-0,25	0.25	0.33		46	45	44	43	41	37	34	29	24	16
3SDM2/15-0,37	3SD2/15-0,37	0.37	0.5		63	62	60	59	56	51	47	40	32	21
3SDM2/21-0,55	3SD2/21-0,55	0.55	0.75		88	86	84	82	78	71	65	56	45	30
3SDM2/27-0,75	3SD2/27-0,75	0.75	1		113	111	108	105	100	92	84	72	58	39
3SDM2/38-1.1	3SD2/38-1.1	1.1	1.5		160	156	152	148	141	129	118	101	82	54

NGƯỜI MẪU		P2		Giao hàng n=2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	5	10	15	20	25	30	35	40	45	50	55	60
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7	3	3.3	3.6
3SDM3/8-0,25	3SD3/8-0,25	0.25	0.33	H(m)	32	32	31	30	29	28	27	26	24	22	19	16	12
3SDM3/11-0,37	3SD3/11-0,37	0.37	0.5		44	43	43	41	40	39	37	35	34	30	26	22	17
3SDM3/16-0,55	3SD3/16-0,55	0.55	0.75		64	63	62	60	58	57	54	51	49	43	38	32	24
3SDM3/21-0,75	3SD3/21-0,75	0.75	1		84	83	82	79	76	75	71	67	64	57	50	42	32
3SDM3/31-1.1	3SD3/31-1.1	1.1	1.5		124	122	121	117	112	110	104	99	95	84	74	62	47
3SDM3/37-1.5	3SD3/37-1.5	1.5	2		148	146	144	139	133	132	124	118	113	100	89	74	56

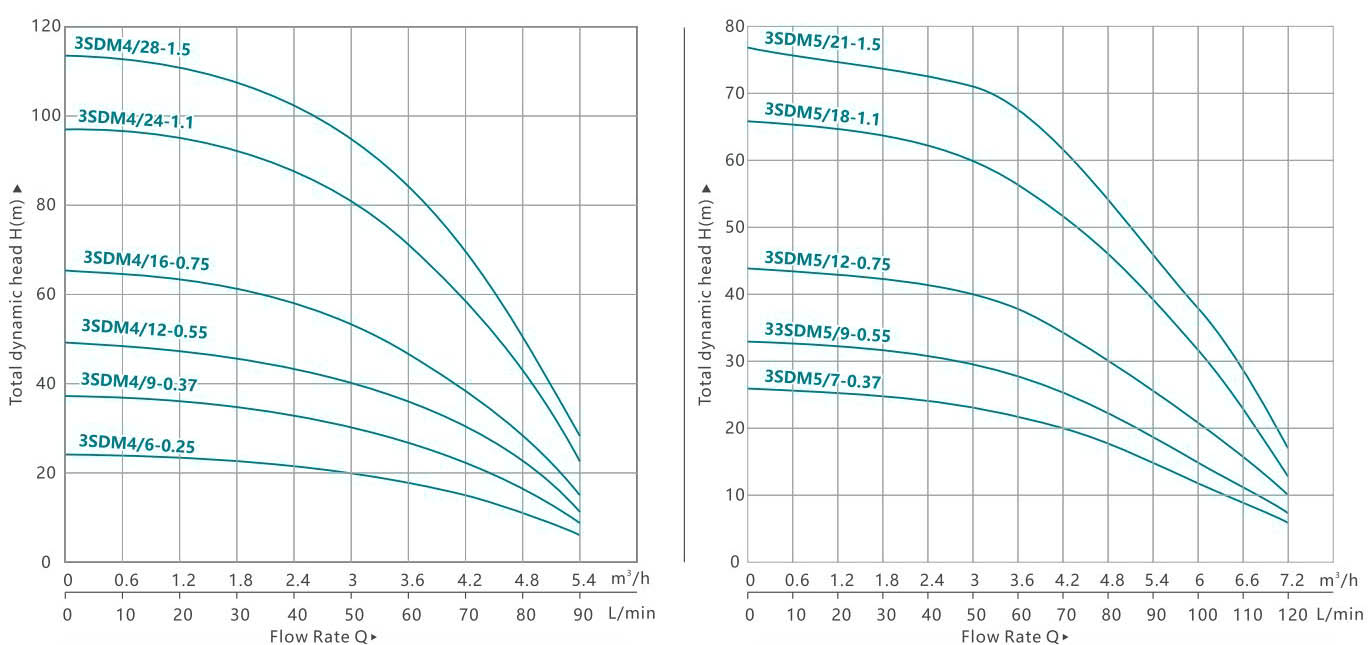

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Giao hàng n=2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	10	20	30	40	50	60	70	80	90
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4
3SDM4/6-0,25	3SD4/6-0,25	0.25	0.33	H(m)	24	24	24	23	22	20	18	15	11	6
3SDM4/9-0,37	3SD4/9-0,37	0.37	0.5		37	37	36	35	33	30	27	22	16	9
3SDM4/12-0,55	3SD4/12-0,55	0.55	0.75		49	49	48	46	44	40	36	30	22	11
3SDM4/16-0,75	3SD4/16-0,75	0.75	1		65	65	64	62	58	54	48	39	29	15
3SDM4/24-1.1	3SD4/24-1.1	1.1	1.5		97	97	96	92	87	81	71	59	44	23
3SDM4/28-1.5	3SD4/28-1.5	1.5	2		114	114	112	108	102	94	83	69	51	27

Người mẫu		P2		Giao hàng n=2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	10	20	30	40	50	60	70	80	90	100	110	120
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4	6	6.6	7.2
3SDM5/7-0,37	3SD5/7-0,37	0.37	0.5	H(m)	26	25	25	24	24	24	22	20	18	15	TỪ	9	6
33SDM5/9-0,55	33SD5/9-0,55	0.55	0.75		33	32	32	31	31	31	28	26	23	19	16	12	7
3SDM5/12-0,75	3SD5/12-0,75	0.75	1		44	43	42	42	41	41	38	35	31	26	21	16	10
3SDM5/18-1.1	3SD5/18-1.1	1.1	1.5		66	64	63	63	62	61	57	52	47	20	32	23	14
3SDM5/21-1.5	3SD5/21-1.5	1.5	2		77	75	74	73	72	71	66	61	55	45	37	27	17

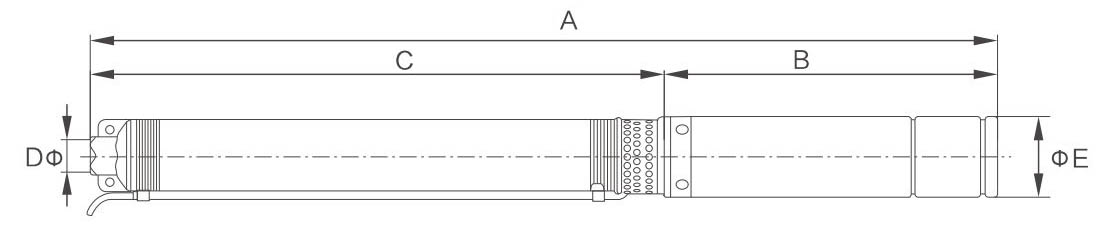

Kích cỡ

cân nhảy dù
Người mẫu	A	B	C	D	E
3SDM2/8-0,18	637	283	354	1"-11/4"	f73
3SDM2/11-0,25	726	303	423	1" - 1¼"	f73
3SDM2/15-0,37	885	333	552	1" - 1¼"	f73
3SDM2/21-0,55	1100	373	727	1" - 1¼"	f73
3SDM2/27-0,75	1305	403	902	1" - 1¼"	f73
3SDM2/38-1.1	1680	488	1192	1" - 1¼"	f73
3SDM3/8-0,25	680	303	377	1" - 1¼"	f73
3SDM3/11-0,37	824	333	491	1" - 1¼"	f73
3SDM3/16-0,55	993	373	620	1" - 1¼"	f73
3SDM3/21-0,75	1189	403	786	1" - 1¼"	f73
3SDM3/31-1.1	1570	488	1082	1" - 1¼"	f73
3SDM3/37-1.5	1811	538	1273	1" - 1¼"	f73
3SDM4/6-0,25	661	303	358	1¼" - 1½"	f73
3SDM4/9-0,37	786	333	453	1¼" - 1½"	f73
3SDM4/12-0,55	956	373	583	1¼" - 1½"	f73
3SDM4/16-0,75	1149	403	746	1¼" - 1½"	f73
3SDM4/24-1.1	1522	488	1034	1¼" - 1½"	f73
3SDM4/28-1.5	1698	538	1160	1¼" - 1½"	f73
3SDM5/7-0,37	800	333	467	1¼" - 1½"	f73
3SDM5/9-0,55	961	373	588	1¼" - 1½"	f73
3SDM5/12-0,75	1119	403	716	1¼" - 1½"	f73
3SDM5/18-1.1	1496	488	1008	1¼" - 1½"	f73
3SDM5/21-1.5	1674	538	1136	1¼" - 1½"	f73

SD(M)/QJD
Thuốc nổ VIEV

số	Tên
1	Lò xo kẹp
2	nắp cuối
3	tay áo mở rộng
4	mang
5	Mối quan hệ
6	rôto động cơ
7	Mối quan hệ
8	Phốt cơ khí
9	stator động cơ điện
10	Dây điện
11	Vòng đệm hình chữ “O”
12	Buồng nhiên liệu
13	Máy giặt
14	Vít
15	Vòng đệm hình chữ “O”
16	Vít
17	Bu lông hai đầu
18	Máy giặt
19	quả óc chó
20	Vòng buộc
21	Máy giặt
22	Nắp cát
23	Ống lót bảo vệ cáp
24	Vít
25	Cánh
26	Màn hình
27	khung hút
28	Kẹp cáp
29	Kẹp.
30	Vít
31	Vỏ bơm
32	Vít
33	khớp nối
34	Bushing
35	Đây
36	Một cái ống
37	Trung cấp
38	Bánh xe
39	Điều chỉnh máy giặt
40	Vỏ khuếch tán
41	Máy khuếch tán
42	Một cái ống
43	Vít
44	Vòng bi cao su
45	Ủng hộ
46	van kiểm tra
47	Vòng đệm hình chữ “O”
48	Xuất khẩu

Động cơ ngầm không đồng bộ 3 pha 380 - 415V ~ 50Hz

1. Công tắc nguồn

2. Cassette điều khiển tự động

3. Đường ống

4. Van

5. Miếng đệm

6. Mức tĩnh

7. Cực trên

8. Cáp

9. Vâng

10. Mức độ khuấy

11. Thanh giữa

12. Vỏ máy bơm

13. Hạ cực

14. Động cơ điện dưới nước

Cáp bổ sung 220-240V/50Hz

kích cỡ	Điện áp（v)	Công suất (kw)	Mặt cắt cáp (mm2)	0,7mm2	1mm2	1,5 mm2	2mm2	2,5 mm 2	3mm2	4mm2	6mm2	10mm2	16mm2	25 mm 2	35mm2	50mm2
4"	220	0.37	Chiều dài cáp (m)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

Cáp bổ sung 380V/50Hz

kích cỡ	Điện áp（v)	Công suất (kw)	Mặt cắt cáp (mm2)	0,7mm2	1mm2	1,5 mm2	2mm2	2,5 mm 2	3mm2	4mm2	6mm2	10mm2	16mm2	25 mm 2	35mm2	50mm2
4"	380	0.37	Chiều dài cáp (m)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6"		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
