Mô tả Sản phẩm

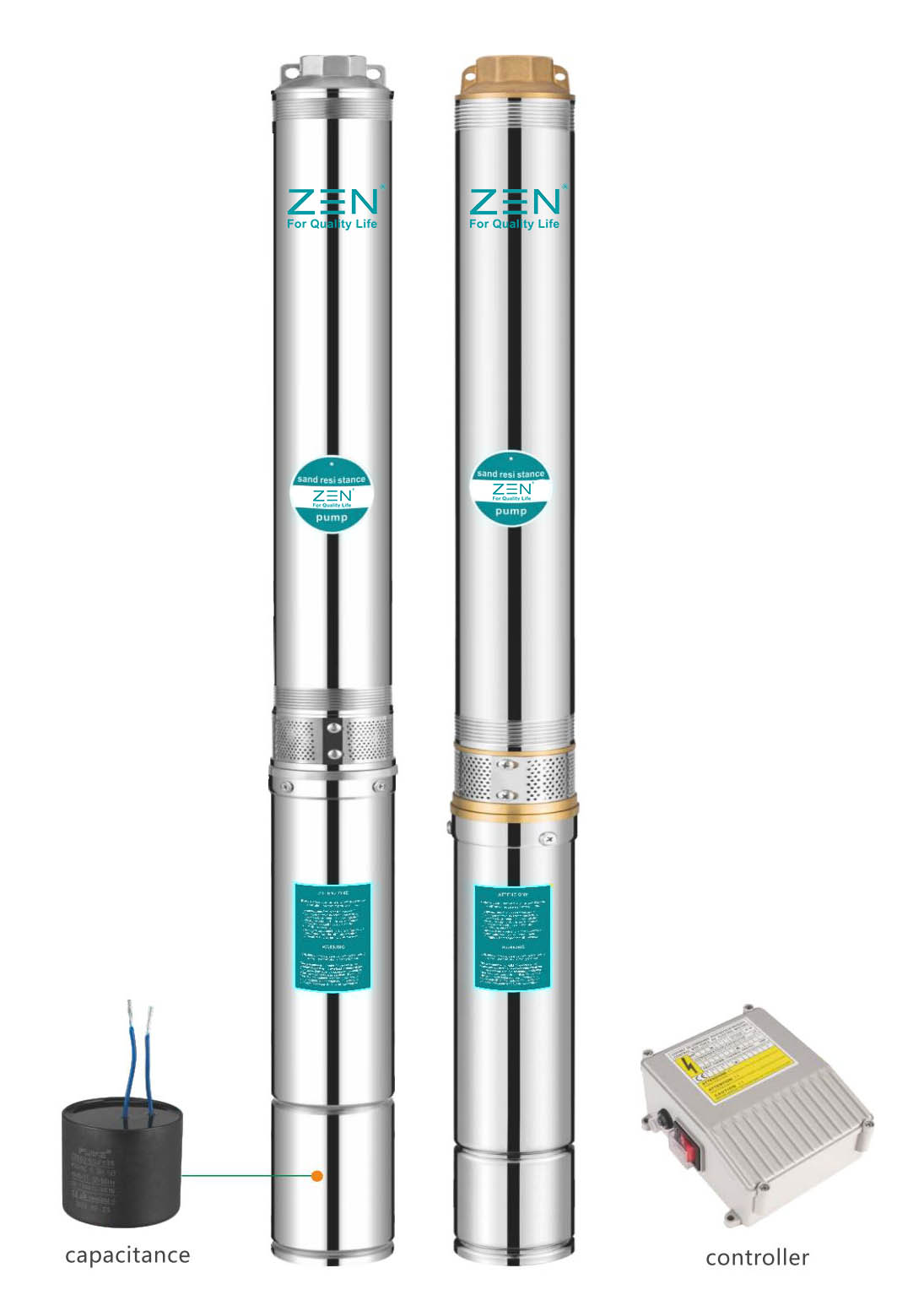

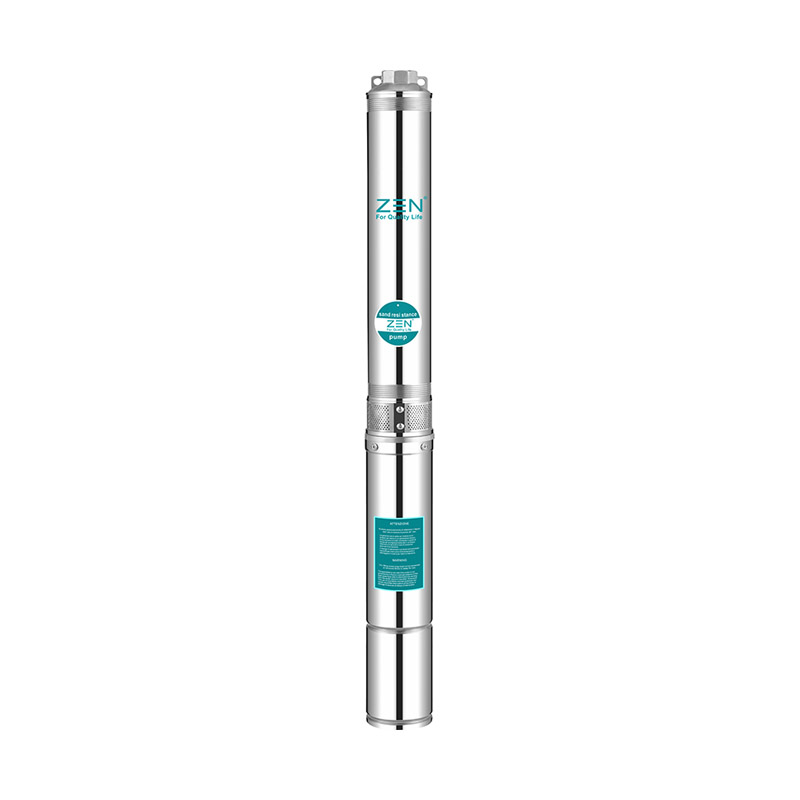

Máy bơm giếng sâu bằng thép không gỉ 4SDM

Ứng dụng

1. Cung cấp nước từ giếng, hồ chứa.

2. Dùng cho mục đích gia đình, dân dụng và công nghiệp.

3. Dùng cho vườn và tưới tiêu.

điều khoản sử dụng

1. Nhiệt độ chất lỏng tối đa lên tới + 35 ° C.

2. Hàm lượng cát tối đa: 0,25%.

3. Độ sâu lặn tối đa: 100 mét.

4. Đường kính lỗ khoan tối thiểu: 4".

Động cơ điện và máy bơm

1. Động cơ điện có nhiều cuộn dây hoặc màn chắn kín

2. Ba pha: 380V - 415V/50Hz

3. Chỉ có một. Pha: 220V - 240V/50Hz

4. Được trang bị hộp điều khiển khởi động hoặc hộp điều khiển tự động kỹ thuật số

5. Máy bơm được thiết kế để chịu được áp lực của vỏ

6. Tiêu chuẩn kích thước NEMA

Cung cấp các lựa chọn theo yêu cầu

1. Phốt cơ khí đặc biệt

2. Điện áp hoặc tần số khác 60Hz

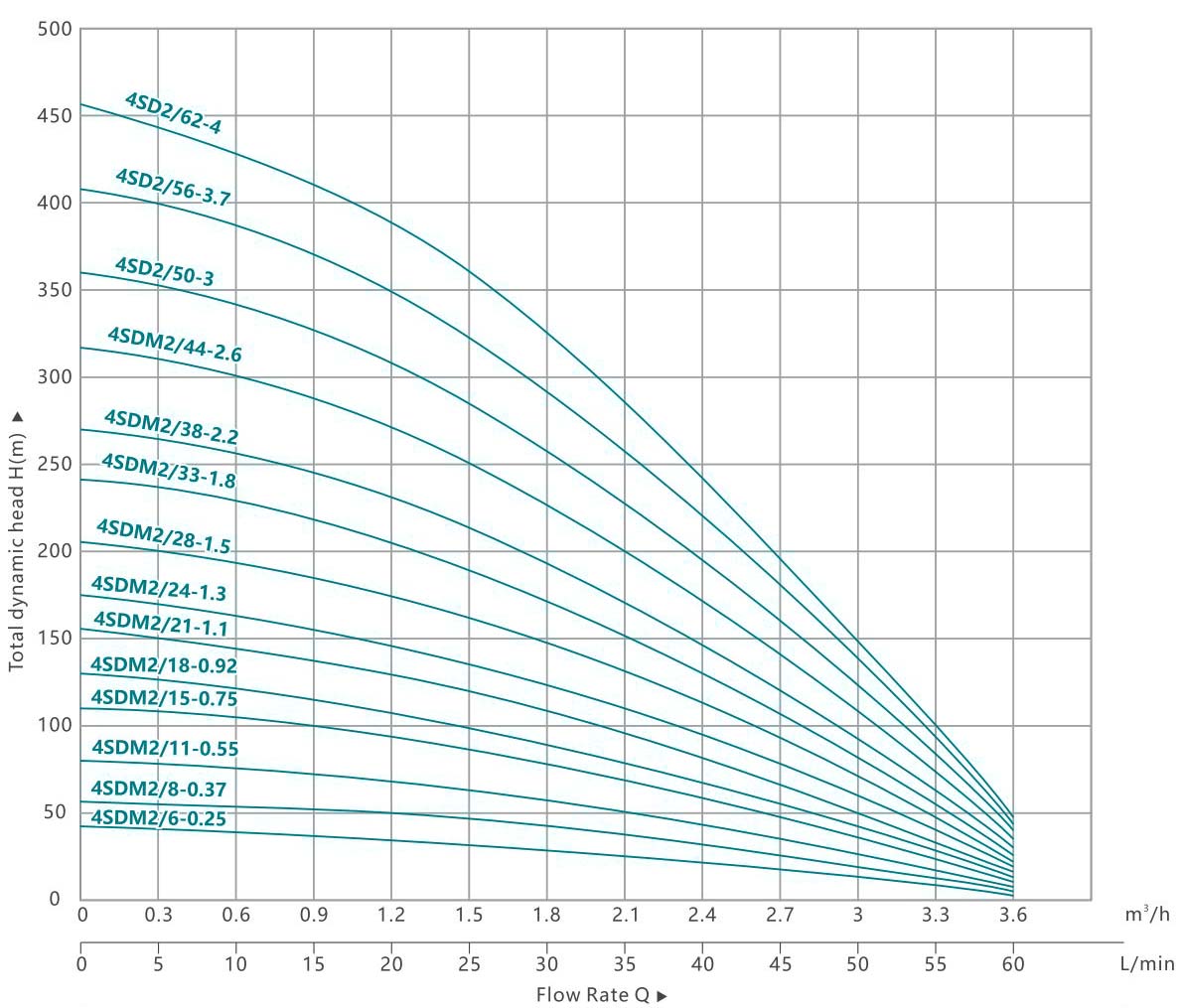

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	5	10	15	20	25	30	35	40	45	50	55	60
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7	3	3.3	3.6
4SDM2/6-0,25	4SD2/6-0,25	0.25	0.33	H(m)	44	43	41	39	37	35	31	28	25	20	14	10	4
4SDM2/8-0,37	4SD2/8-0,37	0.37	0.5		58	57	55	52	50	47	42	37	33	27	19	14	6
4SDM2/11-0,55	4SD2/11-0,55	0.55	0.75		80	79	76	72	68	65	57	51	45	37	26	19	8
4SDM2/15-0,75	4SD2/15-0,75	0.75	1		110	107	104	98	93	89	78	69	62	51	36	26	11
4SDM2/18-0,92	4SD2/18-0,92	0.92	1.25		131	129	124	117	112	106	94	83	74	61	43	31	13
4SDM2/21-1.1	4SD2/21-1.1	1.1	1.5		153	150	145	137	130	124	109	97	86	71	50	36	15
4SDM2/24-1.3	4SD2/24-1.3	1.3	1.75		175	172	166	156	149	142	125	110	98	82	58	41	17
4SDM2/28-1.5	4SD2/28-1.5	1.5	2		204	200	193	182	174	165	146	129	115	95	67	48	20
4SDM2/33-1.8	4SD2/33-1.8	1.8	2.5		241	236	228	215	205	195	172	152	135	112	79	56	23
4SDM2/38-2.2	4SD2/38-2.2	2.2	3		277	272	262	247	236	224	198	175	156	129	91	65	27
4SDM2/44-2.6	4SD2/44-2.6	2.6	3.5		321	315	304	286	273	260	229	202	180	150	106	75	31
/	4SD2/50-3	3	4		365	358	345	325	310	295	260	230	205	170	120	85	35
/	4SD2/56-3.7	3.7	5		409	400	386	364	347	330	291	258	230	190	134	95	39
/	4SD2/62-4	4	5.5		453	443	428	403	384	366	322	285	254	211	149	105	43

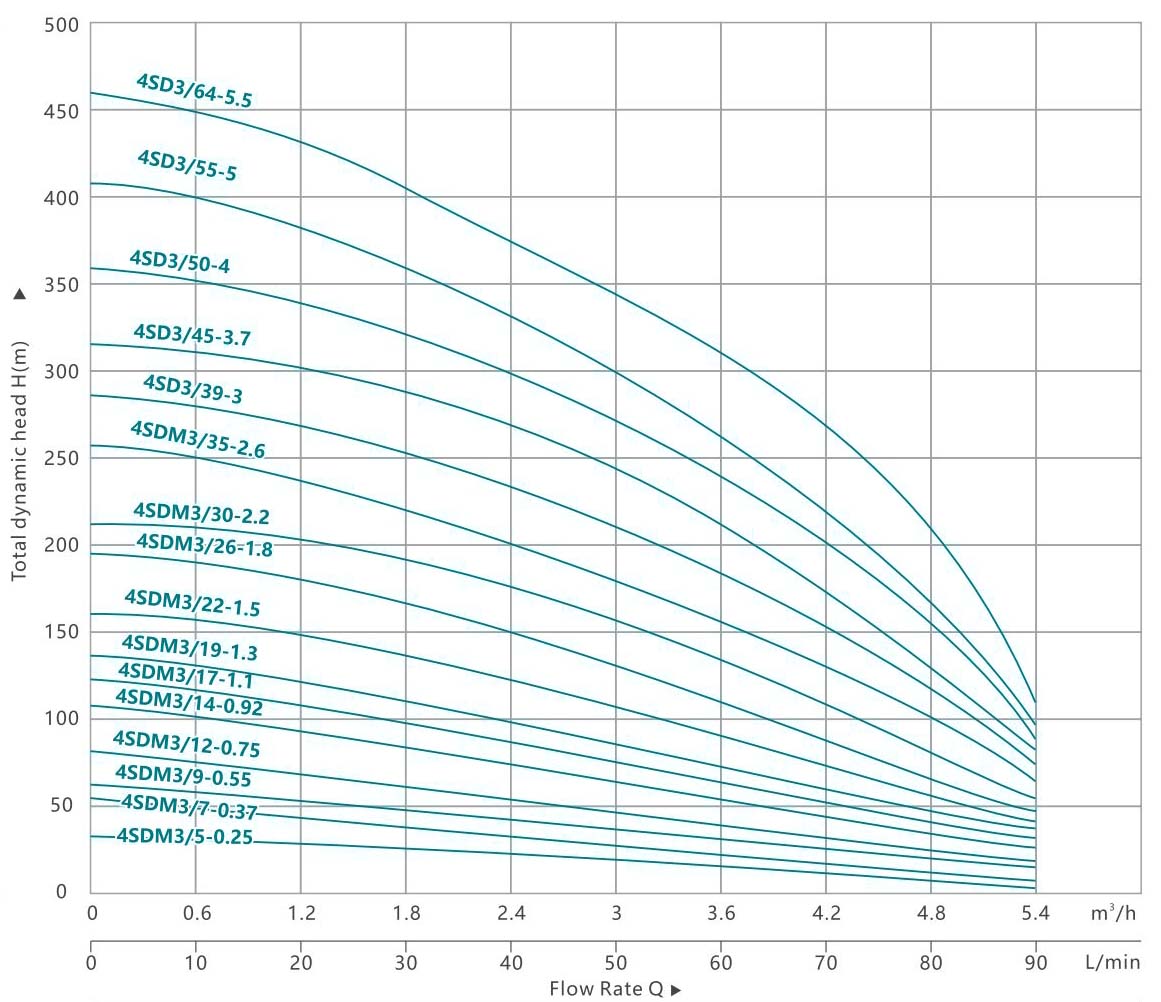

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	10	20	30	40	50	60	70	80	90
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4
4SDM3/5-0,25	4SD3/5-0,25	0.25	0.33	H(m)	37	36	34	32	29	27	24	20	16	9
4SDM3/7-0,37	4SD3/7-0,37	0.37	0.5		51	50	48	45	41	37	34	28	22	13
4SDM3/9-0,55	4SD3/9-0,55	0.55	0.75		66	64	61	58	52	48	43	36	29	16
4SDM3/12-0,75	4SD3/12-0,75	0.75	1		88	85	82	77	70	64	58	48	38	22
4SDM3/14-0,92	4SD3/14-0,92	0.92	1.25		102	99	95	90	81	75	67	56	45	25
4SDM3/17-1.1	4SD3/17-1.1	1.1	1.5		124	121	116	109	99	91	82	68	54	31
4SDM3/19-1.3	4SD3/19-1.3	1.3	1.75		139	135	129	122	110	102	91	76	61	34
4SDM3/22-1.5	4SD3/22-1.5	1.5	2		161	156	150	141	128	118	106	88	70	40
4SDM3/26-1.8	4SD3/26-1.8	1.8	2.5		190	185	177	166	151	139	125	104	83	47
4SDM3/30-2.2	4SD3/30-2.2	2.2	3		219	213	204	192	174	161	144	120	96	54
4SDM3/35-2.6	4SD3/35-2.6	2.6	3.5		256	249	238	224	203	187	168	140	112	63
/	4SD3/39-3	3	4		285	277	265	250	226	209	187	156	125	70
/	4SD3/45-3.7	3.7	5		329	320	306	288	261	241	216	180	144	81
/	4SD3/50-4	4	5.5		365	355	340	320	290	268	240	200	160	90
/	4SD3/55-5	5	7		402	391	374	352	319	294	264	220	176	99
/	4SD3/64-5.5	5.5	7.5		467	454	435	410	371	342	307	256	205	115

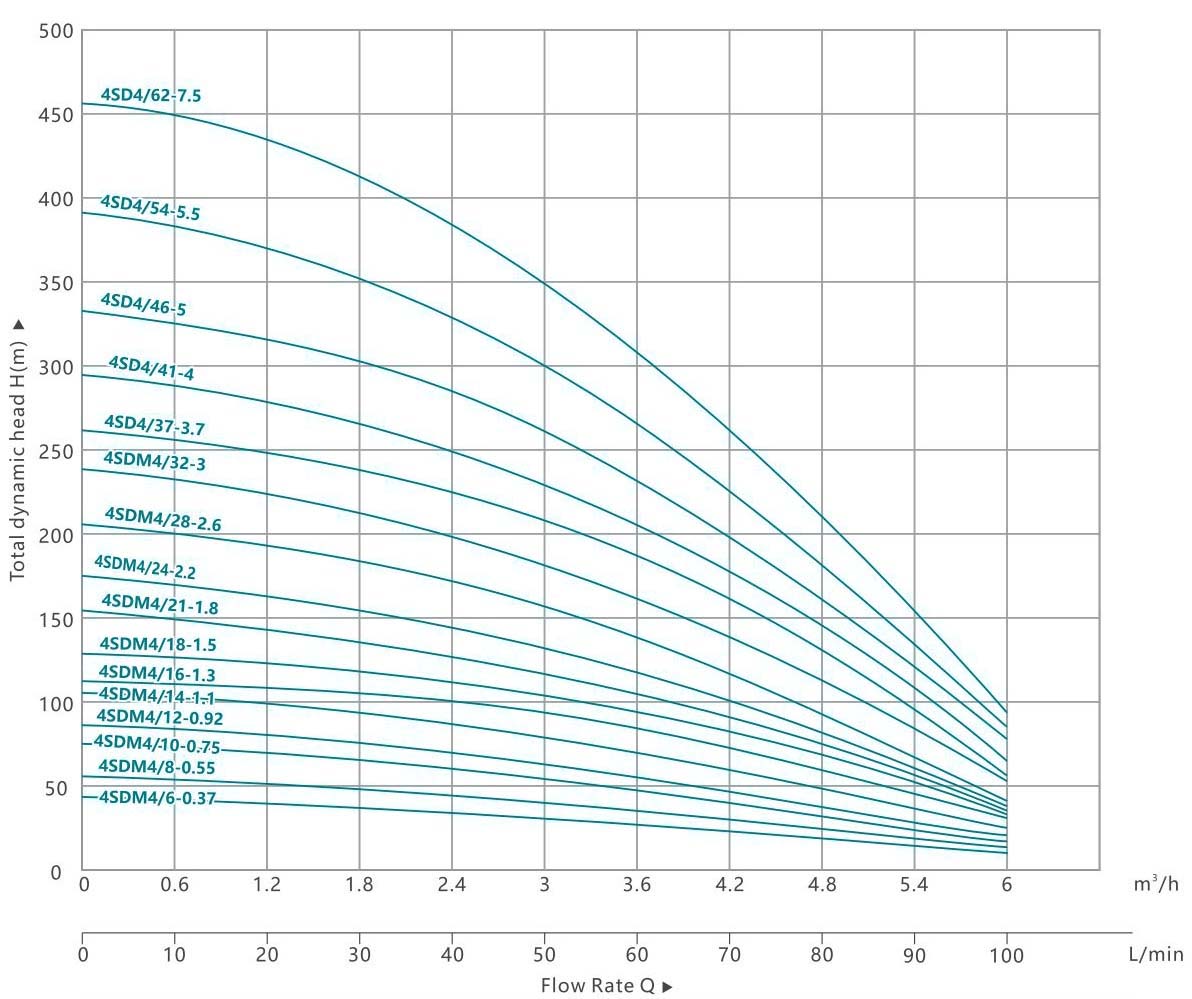

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Dữ liệu hiệu suất 50Hz
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	10	20	30	40	50	60	70	80	90	100
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4	6
4SDM4/6-0,37	4SD4/6-0,37	0.37	0.5	H(m)	44	43	40	39	37	34	30	25	20	16	10
4SDM4/8-0,55	4SD4/8-0,55	0.55	0.75		58	57	54	52	49	46	40	34	27	21	13
4SDM4/10-0,75	4SD4/10-0,75	0.75	1		73	71	67	65	61	57	50	42	34	26	16
4SDM4/12-0,92	4SD4/12-0.92	0.92	1.25		88	85	80	78	73	68	60	50	41	31	19
4SDM4/14-1.1	4SD4/14-1.1	1.1	1.5		102	99	94	91	85	80	70	59	48	36	22
4SDM4/16-1.3	4SD4/16-1.3	1.3	1.75		117	114	107	104	98	91	80	67	54	42	26
4SDM4/18-1.5	4SD4/18-1.5	1.5	2		131	128	121	117	110	103	90	76	61	47	29
4SDM4/21-1.8	4SD4/21-1.8	1.8	2.5		153	149	141	137	128	120	105	88	71	55	34
4SDM4/24-2.2	4SD4/24-2.2	2.2	3		175	170	161	156	146	137	120	101	82	62	38
4SDM4/28-2.6	4SD4/28-2.6	2.6	3.5		204	199	188	182	171	160	140	118	95	73	45
4SDM4/32-3	4SD4/32-3	3	4		234	227	214	208	195	182	160	134	109	83	51
/	4SD4/37-3.7	3.7	5		270	263	248	241	226	211	185	155	126	96	59
/	4SD4/41-4	4	5.5		299	291	275	267	250	234	205	172	139	107	66
/	4SD4/46-5	5	7		336	327	308	299	281	262	230	193	156	120	74
/	4SD4/54-5.5	5.5	7.5		394	383	362	351	329	308	270	227	184	140	86
/	4SD4/62-7.5	7.5	10		453	440	415	403	378	353	310	260	211	161	99

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	20	40	60	80	100	120	140
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	1.2	2.4	3.6	4.8	6	7.2	8.4
4SDM6/5-0,37	4SD6/5-0,37	0.37	0.5	H(m)	35	34	32	29	27	21	16	10
4SDM6/6-0,55	4SD6/6-0,55	0.55	0.75		41	40	38	35	32	25	19	12
4SDM6/8-0,75	4SD6/8-0,75	0.75	1		55	54	50	46	43	34	26	16
4SDM6/10-0,92	4SD6/10-0,92	0.92	1.25		69	67	63	58	54	42	32	20
4SDM6/12-1.1	4SD6/12-1.1	1.1	1.5		83	80	76	70	65	50	38	24
4SDM6/14-1.3	4SD6/14-1.3	1.3	1.75		97	94	88	81	76	59	45	28
4SDM6/15-1.5	4SD6/15-1.5	1.5	2		104	101	95	87	81	63	48	30
4SDM6/18-1.8	4SD6/18-1.8	1.8	2.5		124	121	113	104	97	76	58	36
4SDM6/21-2.2	4SD6/21-2.2	2.2	3		145	141	132	122	113	88	67	42
4SDM6/24-2.6	4SD6/24-2.6	2.6	3.5		166	161	151	139	130	101	77	48
/	4SD6/27-3	3	4		186	181	170	157	146	113	86	54
/	4SD6/32-3.7	3.7	5		221	214	202	186	173	134	102	64
/	4SD6/35-4	4	5.5		242	235	221	203	189	147	112	70
/	4SD6/38-5	5	7		262	255	239	220	205	160	122	76
/	4SD6/45-5.5	5.5	7.5		311	302	284	261	243	189	144	90
/	4SD6/53-7.5	7.5	10		366	355	334	307	286	223	170	106

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220v/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	20	40	60	80	100	120	140	160	180	200
1~220v/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	1.2	2.4	3.6	4.8	6	7.2	8.4	9.6	10.8	12
4SDM8/5-0,55	4SD8/5-0,55	0.55	0.75	H(m)	31	30	27	26	24	23	21	18	14	9	5
4SDM8/7-0,75	4SD8/7-0,75	0.75	1		43	41	37	36	34	32	29	25	20	13	7
4SDM8/8-0,92	4SD8/8-0,92	0.92	1.25		50	47	42	41	38	36	34	29	22	14	8
4SDM8/9-1.1	4SD8/9-1.1	1.1	1.5		56	53	48	46	43	41	38	32	25	16	9
4SDM8/11-1.3	4SD8/11-1.3	1.3	1.75		68	65	58	56	53	50	46	40	31	20	12
4SDM8/12-1.5	4SD8/12-1.5	1.5	2		74	71	64	61	58	54	50	43	34	22	13
4SDM8/15-1.8	4SD8/15-1.8	1.8	2.5		93	90	81	78	73	69	64	56	44	30	18
4SDM8/17-2.2	4SD8/17-2.2	2.2	3		106	102	92	88	83	78	73	64	50	34	20
4SDM8/20-2.6	4SD8/20-2.6	2.6	3.5		125	120	108	104	98	92	86	75	59	40	24
/	4SD8/22-3	3	4		137	132	119	114	107	101	94	83	65	44	26
/	4SD8/26-3.7	3.7	5		162	156	140	135	127	119	112	98	76	52	31
/	4SD8/28-4	4	5.5		174	168	151	145	137	129	120	105	82	56	33
/	4SD8/32-5	5	7		199	192	173	166	156	147	137	120	94	64	38
/	4SD8/37-5.5	5.5	7.5		231	222	200	192	181	170	159	139	109	74	44
/	4SD8/43-7.5	7.5	10		268	258	232	223	210	197	184	162	126	86	51

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	30	60	90	120	150	180	210	240	270
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	1.8	3.6	5.4	7.2	9	10.8	12.6	14.4	16.2
4SDM12/4-0,75	4SD12/4-0,75	0.75	1	H(m)	25	24	23	21	19	18	15	12	9	4
4SDM12/5-0,92	4SD12/5-0.92	0.92	1.25		32	30	29	26	24	22	19	15	12	5
4SDM12/6-1.1	4SD12/6-1.1	1.1	1.5		38	36	34	31	29	26	23	18	14	6
4SDM12/7-1.3	4SD12/7-1.3	1.3	1.75		44	42	40	36	34	31	27	21	16	7
4SDM12/8-1.5	4SD12/8-1.5	1.5	2		50	48	46	42	38	35	30	24	18	8
4SDM12/10-1.8	4SD12/10-1.8	1.8	2.5		63	60	57	52	48	44	38	30	23	10
4SDM12/11-2.2	4SD12/11-2.2	2.2	3		69	66	63	57	53	48	42	33	25	11
4SDM12/13-2.6	4SD12/13-2.6	2.6	3.5		82	78	74	68	62	57	49	39	30	13
/	4SD12/15-3	3	4		95	90	86	78	72	66	57	45	35	15
/	4SD12/17-3.7	3.7	5		107	102	97	88	82	75	65	51	39	17
/	4SD12/19-4	4	5.5		120	114	108	99	91	84	72	57	44	19
/	4SD12/21-5	5	7		132	126	120	109	101	92	80	63	48	21
/	4SD12/25-5.5	5.5	7.5		158	150	143	130	120	110	95	75	58	25
/	4SD12/29-7.5	7.5	10		183	174	165	151	139	128	110	87	67	29

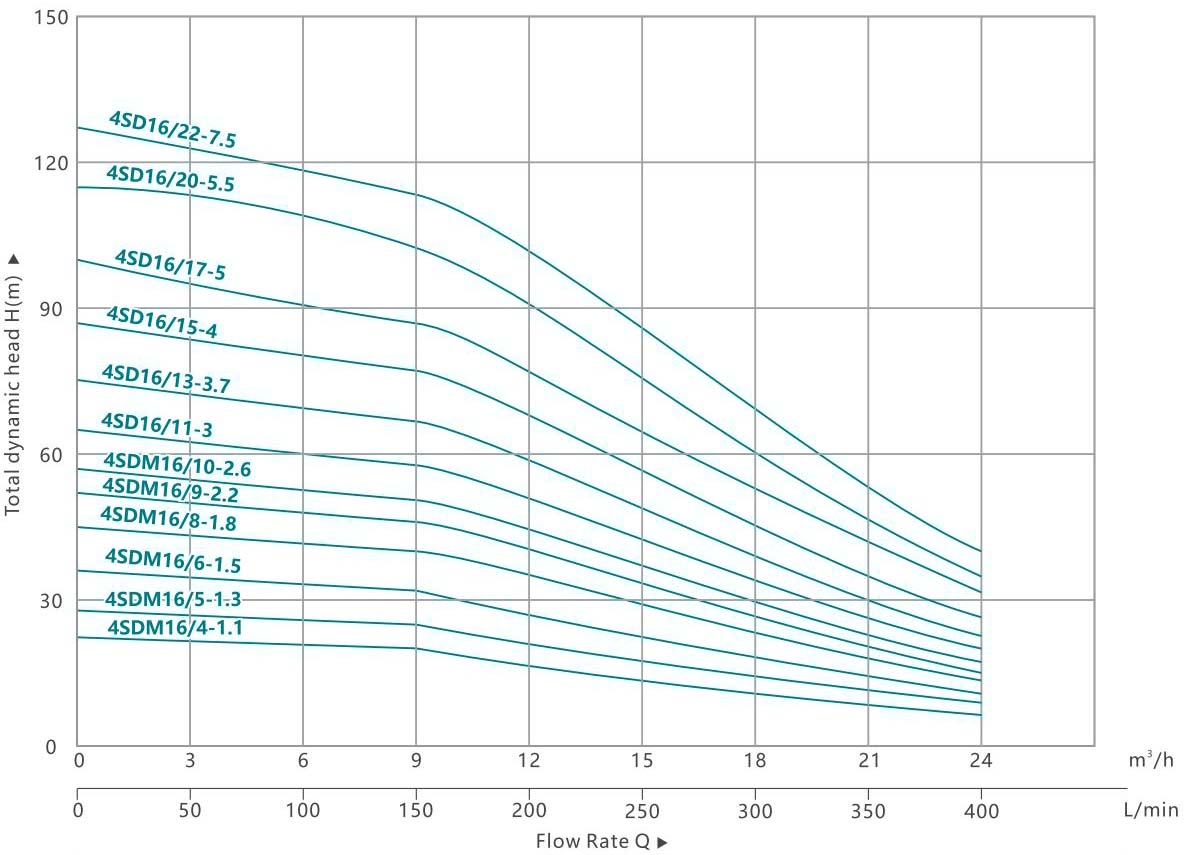

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	50	100	150	200	250	300	350	400
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	3	6	9	12	15	18	21	24
4SDM16/4-1.1	4SD16/4-1.1	1.1	1.5	H(m)	23	22	21	20	17	15	12	9	7
4SDM16/5-1.3	4SD16/5-1.3	1.3	1.75		29	28	27	26	22	19	16	11	9
4SDM16/6-1.5	4SD16/6-1.5	1.5	2		35	34	32	31	26	22	19	13	11
4SDM16/8-1.8	4SD16/8-1.8	1.8	2.5		46	45	42	42	35	30	25	18	14
4SDM16/9-2.2	4SD16/9-2.2	2.2	3		52	51	48	47	39	33	28	20	16
4SDM16/10-2.6	4SD16/10-2.6	2.6	3.5		58	57	53	52	44	37	31	22	18
/	4SD16/11-3	3	4		64	62	58	57	48	41	34	24	20
/	4SD16/13-3.7	3.7	5		75	73	69	68	57	48	40	29	23
/	4SD16/15-4	4	5.5		87	85	80	78	65	56	47	33	27
/	4SD16/17-5	5	7		99	96	90	88	74	63	53	37	31
/	4SD16/20-5.5	5.5	7.5		116	113	106	104	87	74	62	44	36
/	4SD16/22-7.5	7.5	10		128	124	117	114	96	81	68	48	40

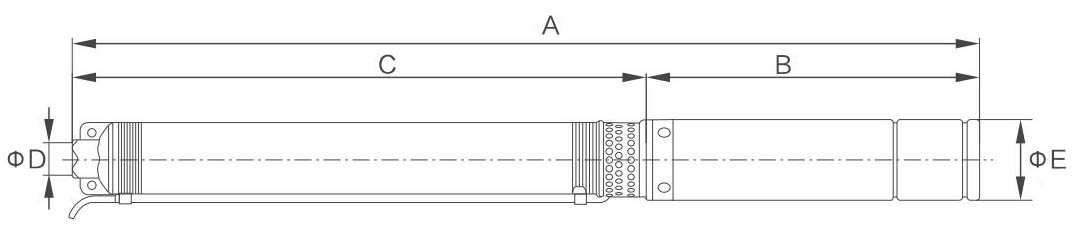

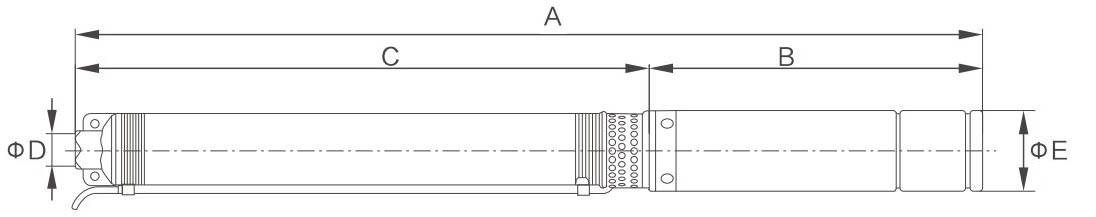

Kích cỡ

cân nhảy dù
Người mẫu	A	B	C	D	E
4SDM2/6-0,25	594	272	322	11/4"-11/2"	f95
4SDM2/8-0,37	661	287	374	11/4"-11/2"	f95
4SDM2/11-0,55	760	307	453	11/4"-11/2"	f95
4SDM2/15-0,75	917	322	595	11/4"-11/2"	f95
4SDM2/18-0,92	1052	342	710	11/4"-11/2"	f95
4SDM2/21-1.1	1181	392	789	11/4"-11/2"	f95
4SDM2/24-1.3	1316	412	904	11/4"-11/2"	f95
4SDM2/28-1.5	1451	442	1009	11/4"-11/2"	f95
4SDM2/33-1.8	1623	482	1141	11/4"-11/2"	f95
4SDM2/38-2.2	1898	590	1308	11/4"-11/2"	f95
4SDM2/44-2.6	2142	640	1502	11/4"-11/2"	f95
4SD2/50-3	2271	605	1666	11/4"-11/2"	f95
4SD2/56-3.7	2485	625	1860	11/4"-11/2"	f95
4SD2/62-4	2663	645	2018	11/4"-11/2"	f95
4SDM3/5-0,25	583	272	311	11/4"-11/2"	f95
4SDM3/7-0,37	657	287	370	11/4"-11/2"	f95
4SDM3/9-0,55	736	307	429	11/4"-11/2"	f95
4SDM3/12-0,75	875	322	553	11/4"-11/2"	f95
4SDM3/14-0,92	954	342	612	11/4"-11/2"	f95
4SDM3/17-1.1	1128	392	736	11/4"-11/2"	f95
4SDM3/19-1.3	1207	412	795	11/4"-11/2"	f95
4SDM3/22-1.5	1325	442	883	11/4"-11/2"	f95
4SDM3/26-1.8	1519	482	1037	11/4"-11/2"	f95
4SDM3/30-2.2	1745	590	1155	11/4"-11/2"	f95
4SDM3/35-2.6	1978	640	1338	11/4"-11/2"	f95
4SD3/39-3	2061	605	1456	11/4"-11/2"	f95
4SD3/45-3.7	2293	625	1668	11/4"-11/2"	f95
4SD3/50-4	2466	645	1821	11/4"-11/2"	f95
4SD3/55-5	2720	715	2005	11/4"-11/2"	f95
4SD3/64-5.5	3095	789	2306	11/4"-11/2"	f95
4SDM4/6-0,37	624	287	337	11/4"-11/2"-2"	f95
4SDM4/8-0,55	701	307	394	11/4"-11/2"-2"	f95
4SDM4/10-0,75	774	322	452	11/4"-11/2"-2"	f95
4SDM4/12-0,92	888	342	546	11/4"-11/2"-2"	f95
4SDM4/14-1.1	995	392	603	11/4"-11/2"-2"	f95
4SDM4/16-1.3	1109	412	697	11/4"-11/2"-2"	f95
4SDM4/18-1.5	1197	442	755	11/4"-11/2"-2"	f95
4SDM4/21-1.8	1323	482	841	11/4"-11/2"-2"	f95
4SDM4/24-2.2	1554	590	964	11/4"-11/2"-2"	f95
4SDM4/28-2.6	1719	640	1079	11/4"-11/2"-2"	f95
4SDM4/32-3	1799	605	1194	11/4"-11/2"-2"	f95
4SD4/37-3.7	2000	625	1375	11/4"-11/2"-2"	f95
4SD4/41-4	2135	645	1490	11/4"-11/2"-2"	f95
4SD4/46-5	2391	715	1676	11/4"-11/2"-2"	f95
4SD4/54-5.5	2732	789	1943	11/4"-11/2"-2"	f95
4SD4/62-7.5	3013	840	2173	11/4"-11/2"-2"	f95

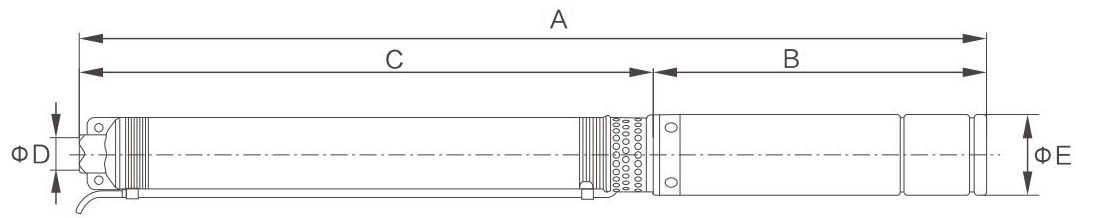

Kích cỡ

cân nhảy dù
Người mẫu	A	B	C	D	E
4SDM6/5-0,37	622	287	335	11/4"-11/2"-2"	f95
4SDM6/6-0,55	677	307	370	11/4"-11/2"-2"	f95
4SDM6/8-0,75	760	322	438	11/4"-11/2"-2"	f95
4SDM6/10-0,92	849	342	507	11/4"-11/2"-2"	f95
4SDM6/12-1.1	1004	392	612	11/4"-11/2"-2"	f95
4SDM6/14-1.3	1092	412	680	11/4"-11/2"-2"	f95
4SDM6/15-1.5	1193	442	751	11/4"-11/2"-2"	f95
4SDM6/18-1.8	1336	482	854	11/4"-11/2"-2"	f95
4SDM6/21-2.2	1547	590	957	11/4"-11/2"-2"	f95
4SDM6/24-2.6	1736	640	1096	11/4"-11/2"-2"	f95
4SD6/27-3	1804	605	1199	11/4"-11/2"-2"	f95
4SD6/32-3.7	1995	625	1370	11/4"-11/2"-2"	f95
4SD6/35-4	2154	645	1509	11/4"-11/2"-2"	f95
4SD6/38-5	2327	715	1612	11/4"-11/2"-2"	f95
4SD6/45-5.5	2684	789	1895	11/4"-11/2"-2"	f95
4SD6/53-7.5	3045	840	2205	11/4"-11/2"-2"	f95
4SDM8/5-0,55	658	307	351	11/2"-2"	f95
4SDM8/7-0,75	749	322	427	11/2"-2"	f95
4SDM8/8-0,92	807	342	465	11/2"-2"	f95
4SDM8/9-1.1	895	392	503	11/2"-2"	f95
4SDM8/11-1.3	1027	412	615	11/2"-2"	f95
4SDM8/12-1.5	1095	442	653	11/2*-2"	f95
4SDM8/15-1.8	1285	482	803	11/2"-2"	f95
4SDM8/17-2.2	1469	590	879	11/2"-2"	f95
4SDM8/20-2.6	1633	640	993	11/2"-2"	f95
4SD8/22-3	1674	605	1069	11/2"-2"	f95
4SD8/26-3.7	1883	625	1258	11/2"-2"	f95
4SD8/28-4	1978	645	1333	11/2"-2"	f95
4SD8/32-5	2237	715	1522	11/2"-2"	f95
4SD8/37-5.5	2507	789	1718	11/2"-2"	f95
4SD8/43-7.5	2822	840	1982	11/2"-2"	f95

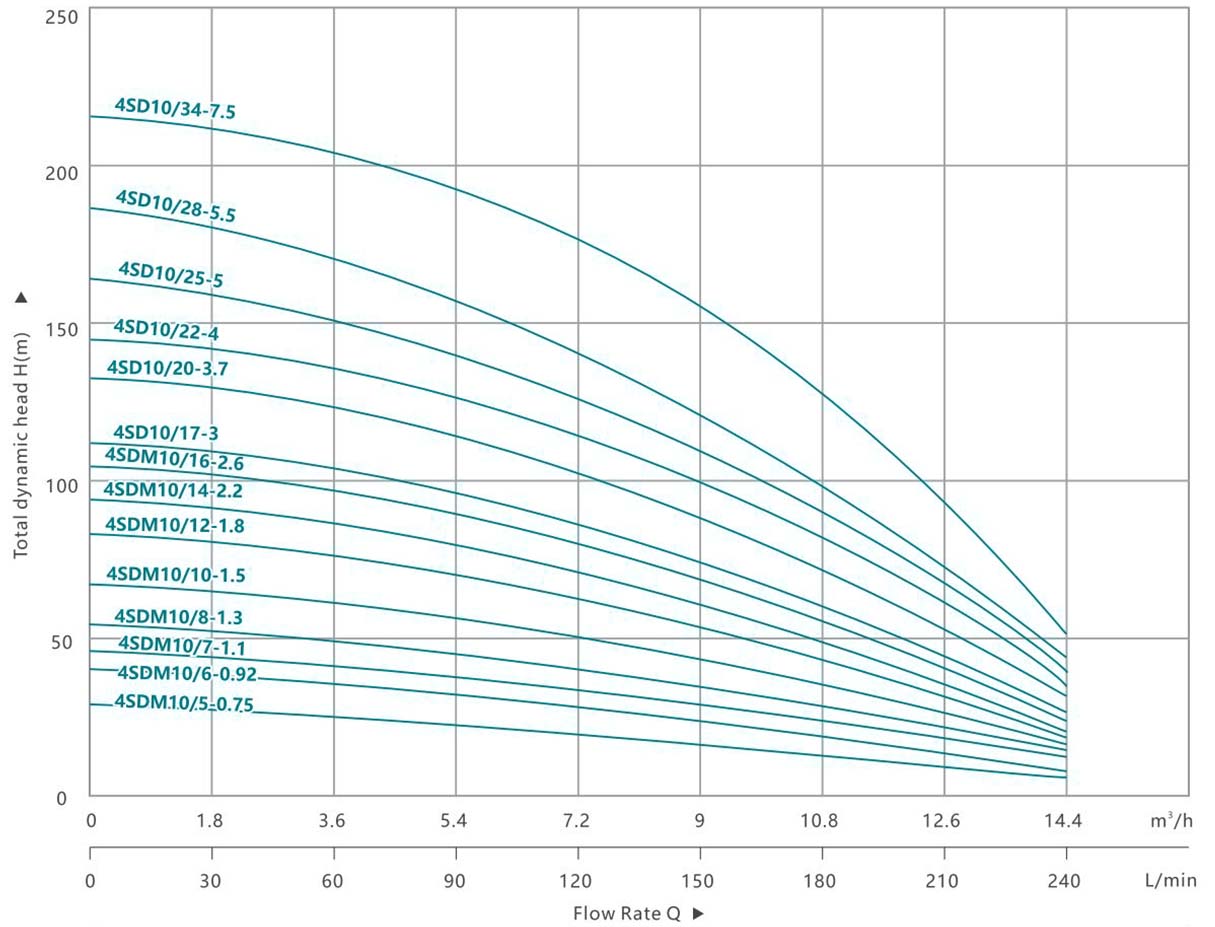

4SDM10/5-0,75	693	322	371	11/2"-2"	f95
4SDM10/6-0,92	754	342	412	11/2"-2"	f95
4SDM10/7-1.1	844	392	452	11/2"-2"	f95
4SDM10/8-1.3	905	412	493	11/2"-2"	f95
4SDM10/10-1.5	1052	442	610	11/2"-2"	f95
4SDM10/12-1.8	1174	482	692	11/2"-2"	f95
4SDM10/14-2.2	1363	590	773	11/2"-2"	f95
4SDM10/16-2.6	1530	640	890	11/2"-2"	f95
4SD10/17-3	1536	605	931	11/2"-2"	f95
4SD10/20-3.7	1678	625	1053	11/2"-2"	f95
4SD10/22-4	1815	645	1170	11/2"-2"	f95
4SD10/25-5	2007	715	1292	11/2"-2"	f95
4SD10/28-5.5	2210	789	1421	11/2"-2"	f95
4SD10/34-7.5	2541	840	1701	11/2"-2"	f95

Kích cỡ

cân nhảy dù
Người mẫu	A	B	C	D	E
4SDM12/4-0,75	689	322	367	11/2"-2"	f95
4SDM12/5-0,92	756	342	414	11/2"-2"	f95
4SDM12/6-1.1	854	392	462	11/2"-2"	f95
4SDM12/7-1.3	922	412	510	11/2"-2"	f95
4SDM12/8-1.5	1051	442	609	11/2"-2"	f95
4SDM12/10-1.8	1186	482	704	11/2"-2"	f95
4SDM12/11-2.2	1341	590	751	11/2"-2"	f95
4SDM12/13-2.6	1487	640	847	11/2"-2"	f95
4SD12/15-3	1583	605	978	11/2"-2"	f95
4SD12/17-3.7	1698	625	1073	11/2"-2"	f95
4SD12/19-4	1814	645	1169	11/2"-2"	f95
4SD12/21-5	2030	715	1315	11/2"-2"	f95
4SD12/25-5.5	2301	789	1512	11/2"-2"	f95
4SD12/29-7.5	2594	840	1754	11/2"-2"	f95
4SDM16/4-1.1	862	392	470	2"	f95
4SDM16/5-1.3	951	412	539	2"	f95
4SDM16/6-1.5	1050	442	608	2"	f95
4SDM16/8-1.8	1228	482	746	2"	f95
4SDM16/9-2.2	1405	590	815	2"	f95
4SDM16/10-2.6	1524	640	884	2"	f95
4SD16/11-3	1558	605	953	2"	f95
4SD16/13-3..7	1716	625	1091	2"	f95
4SD16/15-4	1874	645	1229	2"	f95
4SD16/17-5	2082	715	1367	2"	f95
4SD16/20-5.5	2369	789	1580	2"	f95
4SD16/22-7.5	2558	840	1718	2"	f95

SD(M)/QJD
Thuốc nổ VIEV

số	Tên
1	Lò xo kẹp
2	nắp cuối
3	tay áo mở rộng
4	mang
5	Mối quan hệ
6	rôto động cơ
7	Mối quan hệ
8	Phốt cơ khí
9	stator động cơ điện
10	Dây điện
11	Vòng đệm hình chữ “O”
12	Buồng nhiên liệu
13	Máy giặt
14	Vít
15	Vòng đệm hình chữ “O”
16	Vít
17	Bu lông hai đầu
18	Máy giặt
19	quả óc chó
20	Vòng buộc
21	Máy giặt
22	Nắp cát
23	Ống lót bảo vệ cáp
24	Vít
25	Cánh
26	Màn hình
27	khung hút
28	Kẹp cáp
29	Kẹp.
30	Vít
31	Vỏ bơm
32	Vít
33	khớp nối
34	Bushing
35	Đây
36	Một cái ống
37	Trung cấp
38	Bánh xe
39	Điều chỉnh máy giặt
40	Vỏ khuếch tán
41	Máy khuếch tán
42	Một cái ống
43	Vít
44	Vòng bi cao su
45	Ủng hộ
46	van kiểm tra
47	Vòng đệm hình chữ “O”
48	Xuất khẩu

Động cơ ngầm không đồng bộ 3 pha 380 - 415V ~ 50Hz

1. Công tắc nguồn

2. Cassette điều khiển tự động

3. Đường ống

4. Van

5. Miếng đệm

6. Mức tĩnh

7. Cực trên

8. Cáp

9. Vâng

10. Mức độ khuấy

11. Thanh giữa

12. Vỏ máy bơm

13. Hạ cực

14. Động cơ điện dưới nước

Cáp bổ sung 220-240V/50Hz

kích cỡ	Điện áp（v)	Công suất (kw)	Mặt cắt cáp (mm2)	0,7mm2	1mm2	1,5 mm2	2mm2	2,5 mm 2	3mm2	4mm2	6mm2	10mm2	16mm2	25 mm 2	35mm2	50mm2
4"	220	0.37	Chiều dài cáp (m)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

Cáp bổ sung 380V/50Hz

kích cỡ	Điện áp（v)	Công suất (kw)	Mặt cắt cáp (mm2)	0,7mm2	1mm2	1,5 mm2	2mm2	2,5 mm 2	3mm2	4mm2	6mm2	10mm2	16mm2	25 mm 2	35mm2	50mm2
4"	380	0.37	Chiều dài cáp (m)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6"		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203

Thẻ nóng: Máy bơm giếng sâu bằng thép không gỉ 4SDM, Trung Quốc, Nhà sản xuất, Nhà cung cấp, Nhà máy, Tùy chỉnh, Chất lượng, Bán hàng mới nhất, Còn hàng, Thương hiệu, CE, Thái Châu
