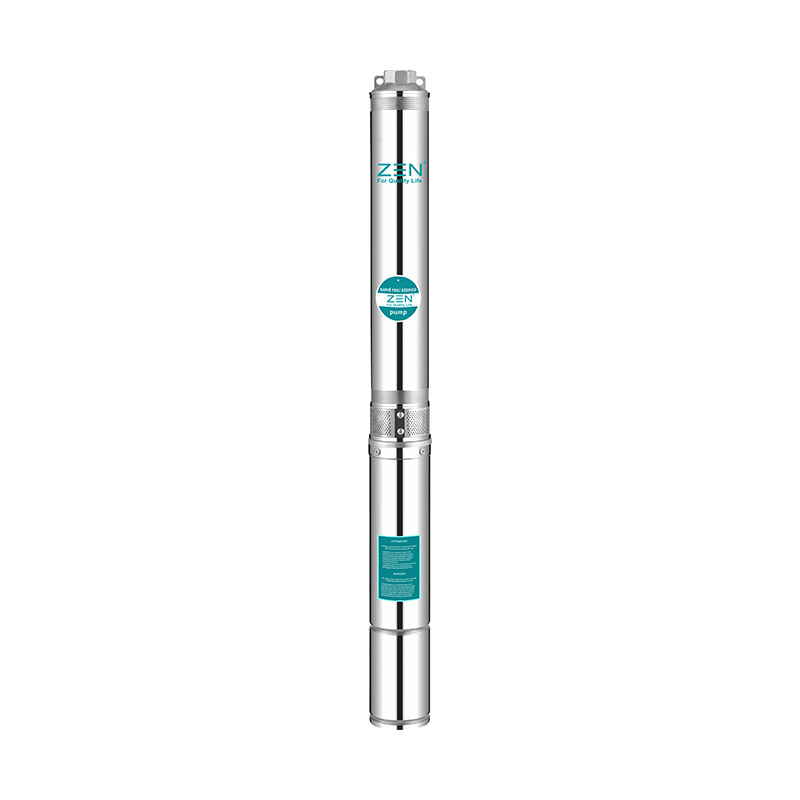

Máy bơm giếng sâu bằng thép không gỉ 3.5SDM

Máy bơm giếng sâu bằng thép không gỉ thương hiệu ZEN 3.5SDM Được làm bằng thép không gỉ, máy bơm chất lượng được thiết kế để cung cấp tốc độ dòng chảy cao và áp lực nước tuyệt vời, đảm bảo cung cấp nước ổn định và đáng tin cậy.
Mã định danh* 3,5 SD
3.5: đường kính lỗ khoan: 90mm (3.5")
SD: Máy bơm ngầm dòng SD
* M: động cơ một pha (ba pha không có M)
1: Công suất (m³/h)
9: Cảnh
* 0,25: Công suất động cơ (KW)

Gửi yêu cầu

Mô tả Sản phẩm

Máy bơm giếng sâu bằng thép không gỉ 3.5SDM

Ứng dụng

1. Cung cấp nước từ giếng, hồ chứa.

2. Dùng cho mục đích gia đình, dân dụng và công nghiệp.

3. Dùng cho vườn và tưới tiêu.

điều khoản sử dụng

1. Nhiệt độ chất lỏng tối đa lên tới + 35 ° C.

2. Hàm lượng cát tối đa 0,25%.

3. Độ sâu lặn tối đa: 100 mét.

4. Đường kính lỗ khoan tối thiểu: 3,5".

Động cơ điện và máy bơm

1. Động cơ điện có nhiều cuộn dây hoặc màn chắn kín

2. Ba pha: 380V - 415V/50Hz

3. Điện áp 1 pha: 220V - 240V/50Hz

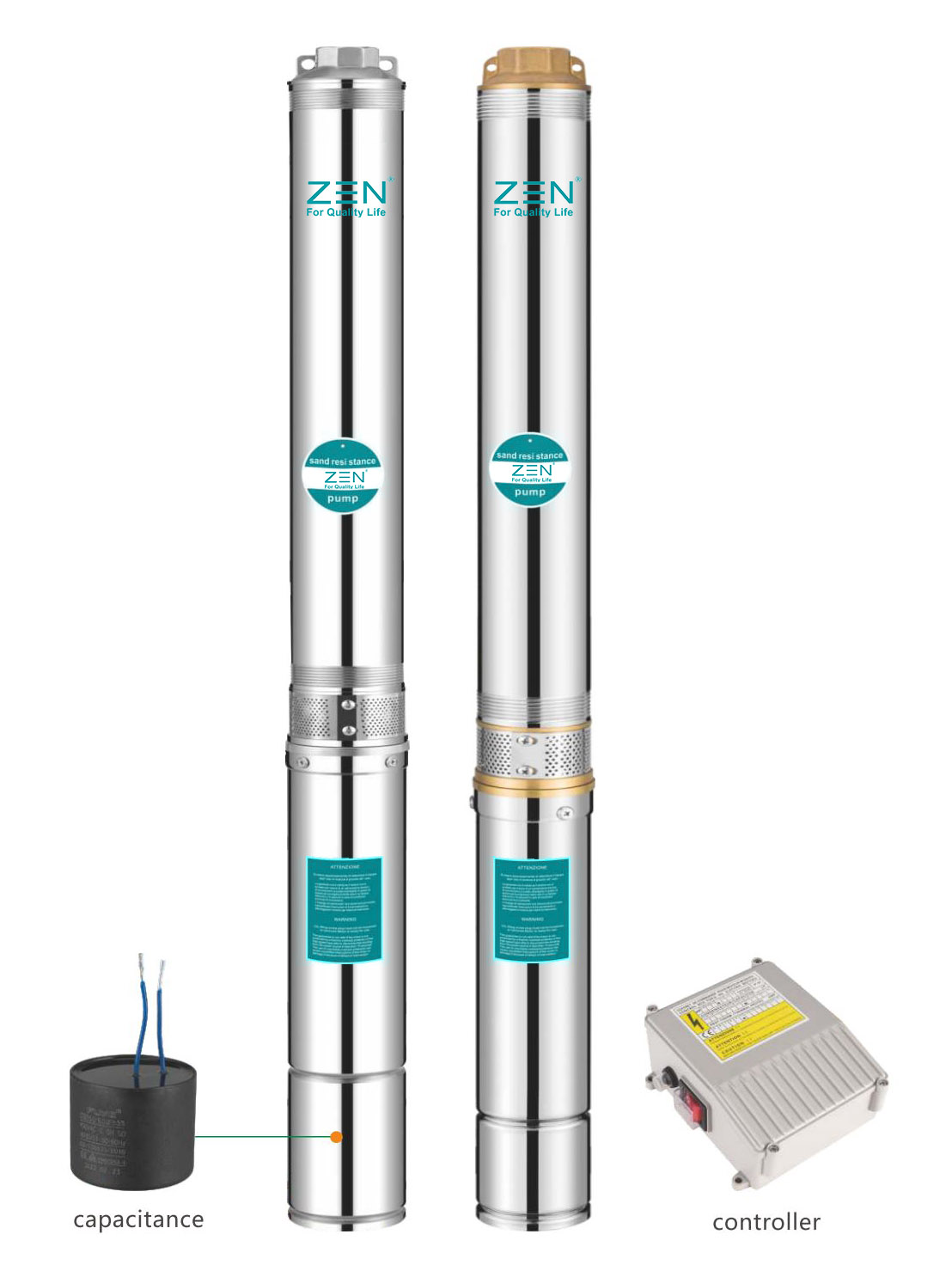

4. Được trang bị hộp điều khiển khởi động hoặc hộp điều khiển tự động kỹ thuật số

5. Máy bơm được thiết kế để chịu được áp lực của vỏ

6. Tiêu chuẩn kích thước NEMA

Cung cấp các lựa chọn theo yêu cầu

1. Phốt cơ khí đặc biệt

2. Điện áp hoặc tần số khác 60Hz

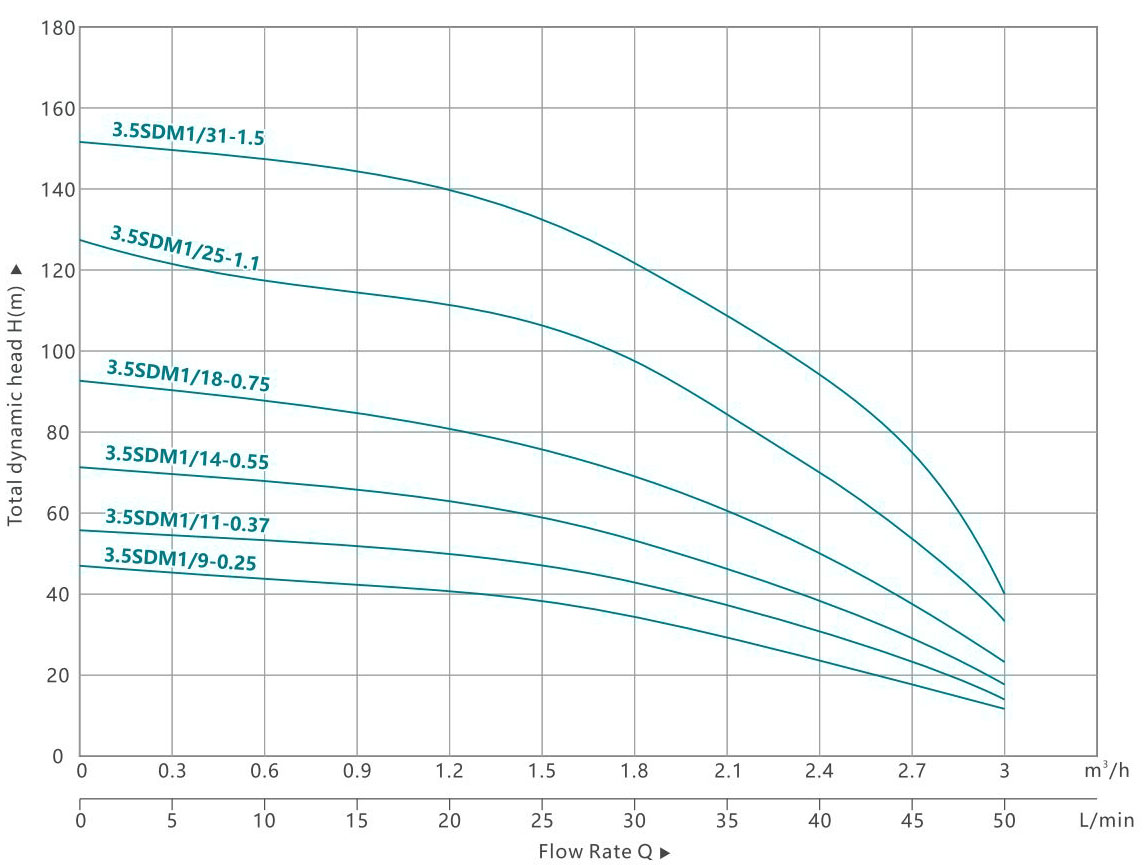

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	5	10	15	20	25	30	35	40	45	50
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7	3
3,5SDM1/9-0,25	3,5SD1/9-0,25	0.25	0.33	H(m)	46	44	42	41	41	38	36	30	25	19	12
3,5SDM1/11-0,37	3,5SD1/11-0,37	0.37	0.5		56	53	51	51	50	46	43	37	31	23	14
3,5SDM1/14-0,55	3,5SD1/14-0,55	0.55	0.75		71	68	65	64	63	59	55	47	39	29	18
3,5SDM1/18-0,75	3,5SD1/18-0,75	0.75	1		92	87	84	83	81	76	71	60	50	38	23
3.5SDM1/25-1.1	3.5SD1/25-1.1	1.1	1.5		128	121	116	115	113	105	99	84	70	53	33
3,5SDM1/31-1,5	3.5SD1/31-1.5	1.5	2		158	150	144	143	140	130	122	104	87	65	40

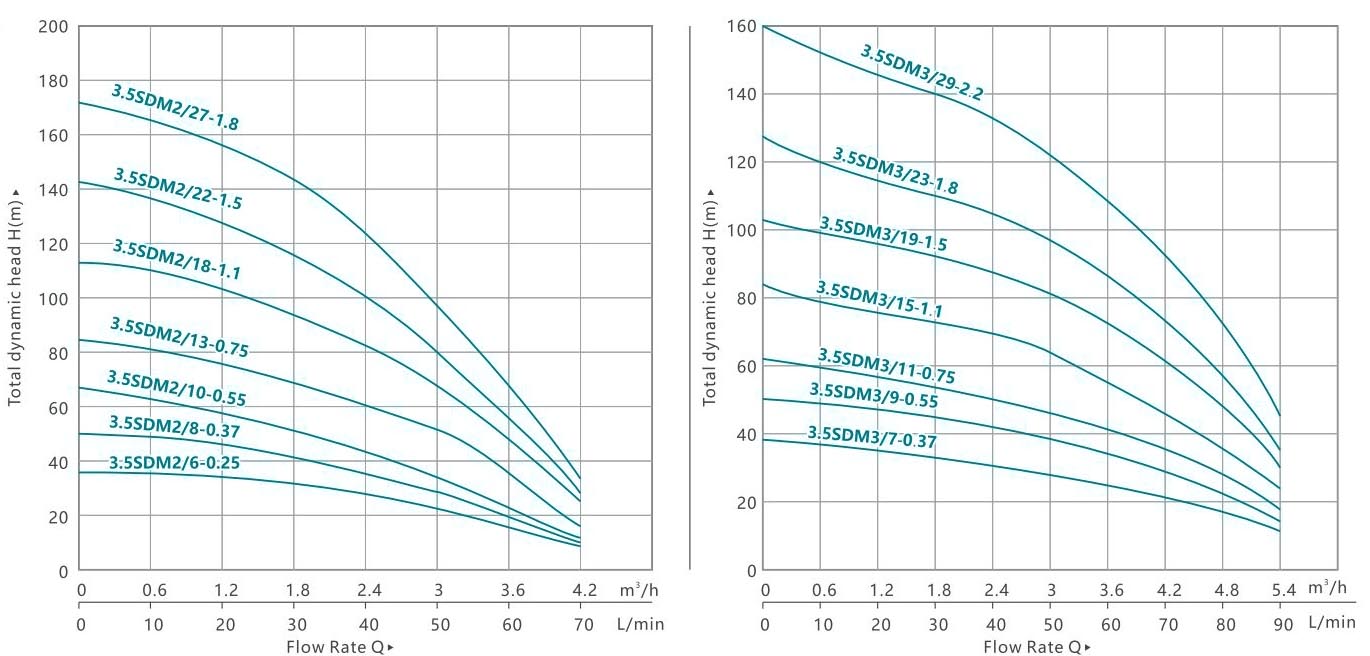

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	10	20	30	40	50	60	70
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	0.6	1.2	1.8	2.4	3	3.6	4.2
3,5SDM2/6-0,25	3,5SD2/6-0,25	0.25	0.33	H(m)	38	37	35	32	28	22	15	8
3,5SDM2/8-0,37	3,5SD2/8-0,37	0.37	0.5		51	50	47	42	37	29	20	10
3,5SDM2/10-0,55	3,5SD2/10-0,55	0.55	0.75		64	62	58	53	46	36	25	13
3,5SDM2/13-0,75	3,5SD2/13-0,75	0.75	1		83	81	76	69	60	47	32	17
3.5SDM2/18-1.1	3.5SD2/18-1.1	1.1	1.5		115	112	105	95	83	66	44	23
3,5SDM2/22-1,5	3.5SD2/22-1.5	1.5	2		141	136	128	117	101	80	54	29
3.5SDM2/27-1.8	3.5SD2/27-1.8	1.8	2.5		173	167	157	143	124	98	66	35

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	10	20	30	40	50	60	70	80	90
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4
3,5SDM3/7-0,37	3,5SD3/7-0,37	0.37	0.5	H(m)	39	36	35	34	33	30	26	22	18	11
3,5SDM3/9-0,55	3,5SD3/9-0,55	0.55	0.75		50	47	45	44	42	39	34	29	23	14
3,5SDM3/11-0,75	3,5SD3/11-0,75	0.75	1		61	57	55	53	52	47	41	35	28	18
3.5SDM3/15-1.1	3.5SD3/15-1.1	1.1	1.5		83	78	75	73	71	65	56	48	38	24
3,5SDM3/19-1,5	3.5SD3/19-1.5	1.5	2		105	99	95	92	89	82	71	61	48	30
3,5SDM3/23-1,8	3.5SD3/23-1.8	1.8	2.5		127	120	115	112	108	99	86	74	58	37
3.5SDM3/29-2.2	3.5SD3/29-2.2	2.2	3		160	151	145	141	136	125	109	93	73	46

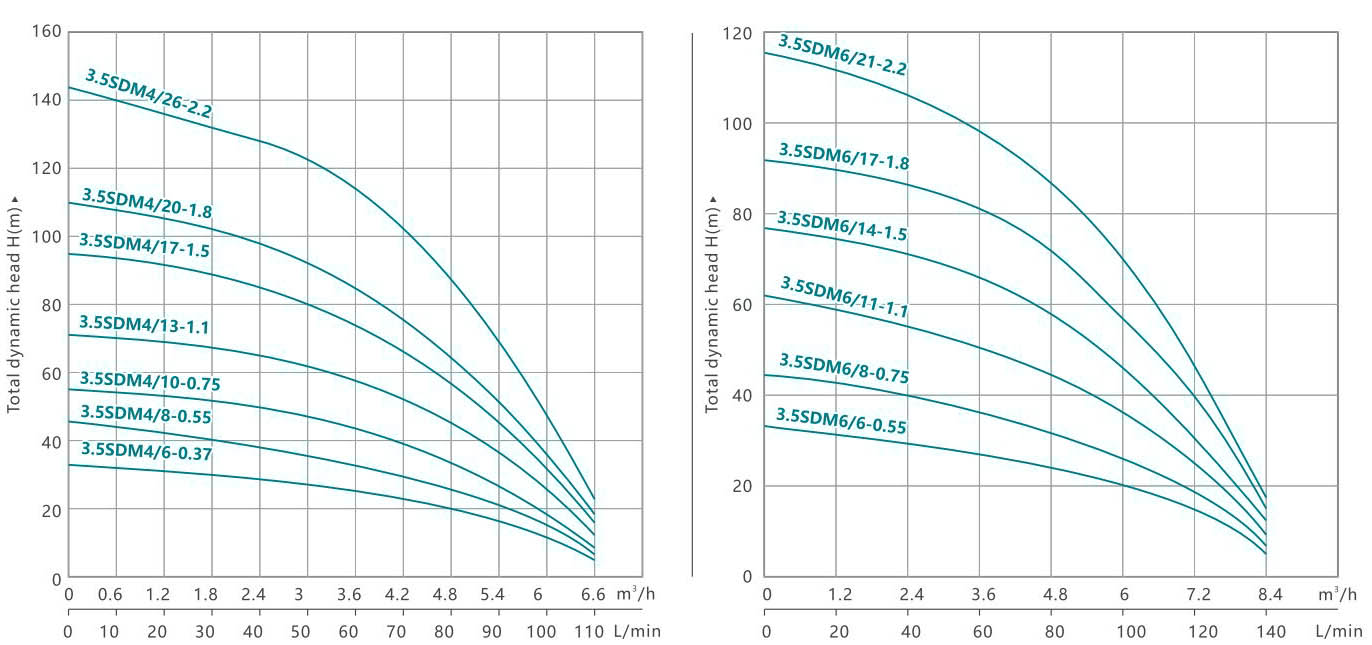

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	10	20	30	40	50	60	70	80	90	100	I10
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4	6	6.6
3,5SDM4/6-0,37	3,5SD4/6-0,37	0.37	0.5	H(m)	33	32	31	30	29	28	26	23	20	16	11	5
3,5SDM4/8-0,55	3,5SD4/8-0,55	0.55	0.75		44	43	41	40	39	38	35	31	27	21	14	7
3,5SDM4/10-0,75	3,5SD4/10-0,75	0.75	1		55	54	52	51	49	47	44	39	34	26	18	9
3.5SDM4/13-1.1	3.5SD4/13-1.1	1.1	1.5		72	70	67	66	64	61	57	51	44	34	23	12
3.5SDM4/17-1.5	3.5SD4/17-1.5	1.5	2		94	91	88	86	83	80	75	66	57	45	31	15
3.5SDM4/20-1.8	3.5SD4/20-1.8	1.8	2.5		110	107	104	101	98	95	88	78	67	53	36	18
3.5SDM4/26-2.2	3.5SD4/26-2.2	2.2	3		143	139	135	131	127	123	114	101	87	69	47	23

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	20	40	60	80	100	120	140
1~220V/240V	3~380V/415V	KW	HP	Q l/phút m³/h	0	1.2	2.4	3.6	4.8	6	7.2	8.4
3,5SDM6/6-0,55	3,5SD6/6-0,55	0.55	0.5	H(m)	33	31	30	28	25	20	14	5
3,5SDM6/8-0,75	3,5SD6/8-0,75	0.75	0.75		44	42	40	38	34	27	19	6
3.5SDM6/11-1.1	3.5SD6/11-1.1	1.1	1		61	57	55	52	46	37	26	9
3,5SDM6/14-1,5	3.5SD6/14-1.5	1.5	1.25		77	73	70	66	59	47	33	11
3.5SDM6/17-1.8	3.5SD6/17-1.8	1.8	2.5		94	88	85	81	71	57	40	14
3.5SDM6/21-2.2	3.5SD6/21-2.2	2.2	3		116	109	105	100	88	70	49	17

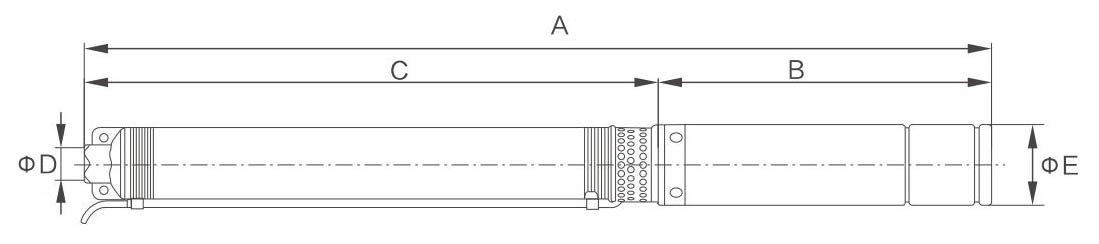

Kích cỡ

cân nhảy dù
Người mẫu	A	B	C	D	E
3,5SDM1/9-0,25	687	322	365	11/4"	f85
3,5SDM1/11-0,37	744	332	412	11/4"	f85
3,5SDM1/14-0,55	860	342	518	11/4"	f85
3,5SDM1/18-0,75	1003	357	646	11/4"	f85
3.5SDM1/25-1.1	1237	392	845	11/4"	f85
3,5SDM1/31-1,5	1428	442	986	11/4"	f85
3,5SDM2/6-0,25	649	322	327	11/4"-11/2"	f85
3,5SDM2/8-0,37	715	332	383	11/4"-11/2"	f85
3,5SDM2/10-0,55	782	342	440	11/4"-11/2"	f85
3,5SDM2/13-0,75	911	357	554	11/4"-11/2"	f85
3.5SDM2/18-1.1	1116	392	724	11/4"-11/2"	f85
3,5SDM2/22-1,5	1280	442	838	11/4"-11/2"	f85
3.5SDM2/27-1.8	1500	492	1008	11/4"-11/2"	f85
3,5SDM3/7-0,37	736	332	404	11/4"-11/2"	f85
3,5SDM3/9-0,55	812	342	470	11/4"-11/2"	f85
3,5SDM3/11-0,75	927	357	570	11/4"-11/2"	f85
3.5SDM3/15-1.1	1128	392	736	11/4"-11/2"	f85
3,5SDM3/19-1,5	1309	442	867	11/4"-11/2"	f85
3,5SDM3/23-1,8	1525	492	1033	11/4"-11/2"	f85
3.5SDM3/29-2.2	1798	567	1231	11/4"-11/2"	f85

Kích cỡ

cân nhảy dù
Người mẫu	A	B	C	D	E
3,5SDM4/6-0,37	673	332	341	11/4"-11/2"	f85
3,5SDM4/8-0,55	740	342	398	11/4"-11/2"	f85
3,5SDM4/10-0,75	813	357	456	11/4"-11/2"	f85
3.5SDM4/13-1.1	970	392	578	11/4"-11/2"	f85
3.5SDM4/17-1.5	1172	442	730	11/4"-11/2"	f85
3.5SDM4/20-1.8	1308	492	816	11/4"-11/2"	f85
3.5SDM4/26-2.2	1592	567	1025	11/4"-11/2"	f85
3,5SDM6/6-0,55	683	342	341	11/4"-11/2"	f85
3,5SDM6/8-0,75	755	357	398	11/4"-11/2"	f85
3.5SDM6/11-1.1	913	392	521	11/4"-11/2"	f85
3,5SDM6/14-1,5	1049	442	607	11/4"-11/2"	f85
3.5SDM6/17-1.8	1222	492	730	11/4"-11/2"	f85
3.5SDM6/21-2.2	1412	567	845	11/4"-11/2"	f85

SD(M)/QJD
Thuốc nổ VIEV

số	Tên
1	Lò xo kẹp
2	nắp cuối
3	tay áo mở rộng
4	mang
5	Mối quan hệ
6	rôto động cơ
7	Mối quan hệ
8	Phốt cơ khí
9	stator động cơ điện
10	Dây điện
11	Vòng đệm hình chữ “O”
12	Buồng nhiên liệu
13	Máy giặt
14	Vít
15	Vòng đệm hình chữ “O”
16	Vít
17	Bu lông hai đầu
18	Máy giặt
19	quả óc chó
20	Vòng buộc
21	Máy giặt
22	Nắp cát
23	Ống lót bảo vệ cáp
24	Vít
25	Cánh
26	Màn hình
27	khung hút
28	Kẹp cáp
29	Kẹp.
30	Vít
31	Vỏ bơm
32	Vít
33	khớp nối
34	Bushing
35	Đây
36	Một cái ống
37	Trung cấp
38	Bánh xe
39	Điều chỉnh máy giặt
40	Vỏ khuếch tán
41	Máy khuếch tán
42	Một cái ống
43	Vít
44	Vòng bi cao su
45	Ủng hộ
46	van kiểm tra
47	Vòng đệm hình chữ “O”
48	Xuất khẩu

Động cơ ngầm không đồng bộ 3 pha 380 - 415V ~ 50Hz

1. Công tắc nguồn

2. Cassette điều khiển tự động

3. Đường ống

4. Van

5. Miếng đệm

6. Mức tĩnh

7. Cực trên

8. Cáp

9. Vâng

10. Mức độ khuấy

11. Thanh giữa

12. Vỏ máy bơm

13. Hạ cực

14. Động cơ điện dưới nước

Cáp bổ sung 220-240V/50Hz

kích cỡ	Điện áp（v)	Công suất (kw)	Mặt cắt cáp (mm2)	0,7mm2	1mm2	1,5 mm2	2mm2	2,5 mm 2	3mm2	4mm2	6mm2	10mm2	16mm2	25 mm 2	35mm2	50mm2
4"	220	0.37	Chiều dài cáp (m)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

Cáp bổ sung 380V/50Hz

kích cỡ	Điện áp（v)	Công suất (kw)	Mặt cắt cáp (mm2)	0,7mm2	1mm2	1,5 mm2	2mm2	2,5 mm 2	3mm2	4mm2	6mm2	10mm2	16mm2	25 mm 2	35mm2	50mm2
4"	380	0.37	Chiều dài cáp (m)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6"		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
