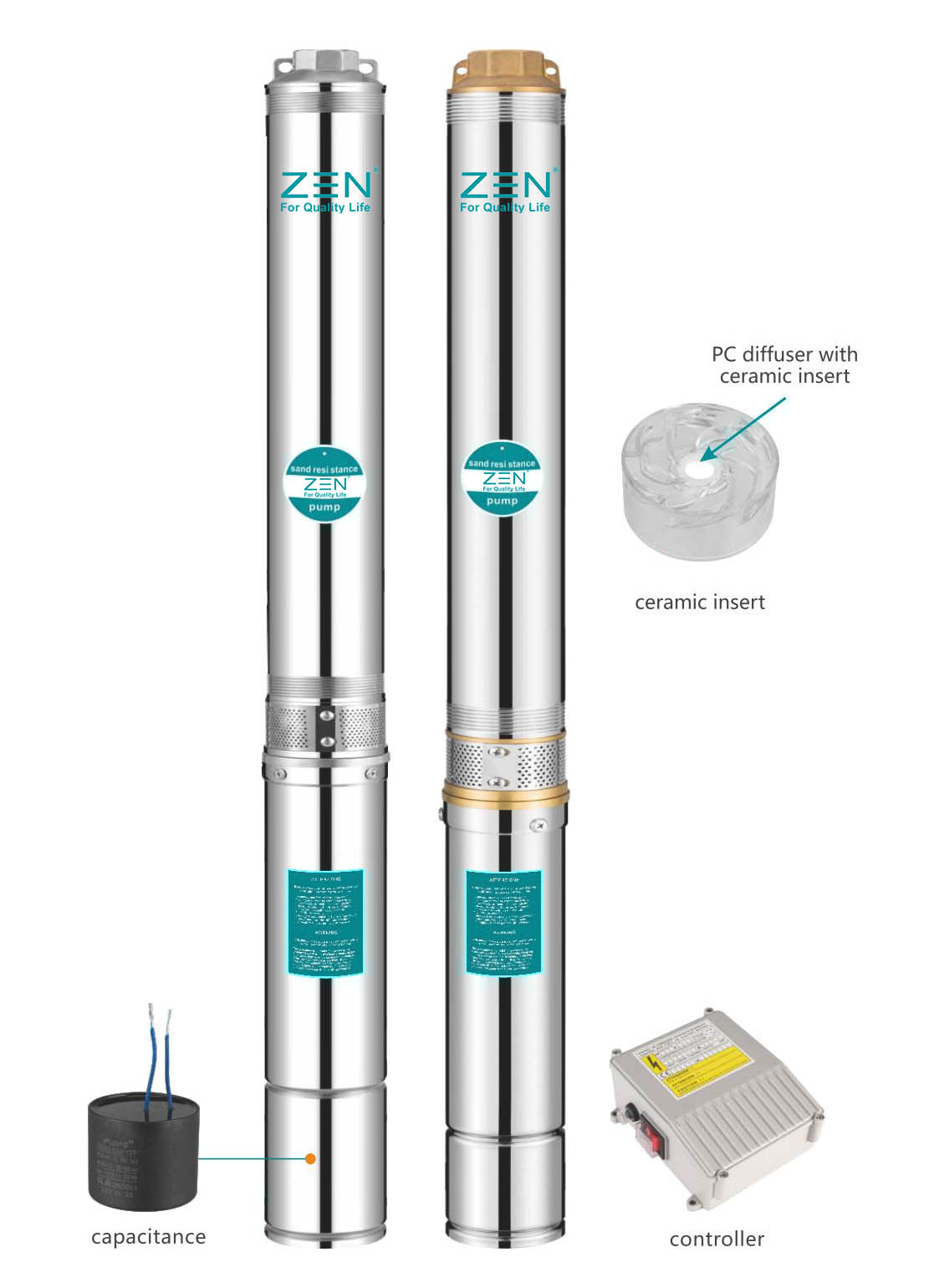

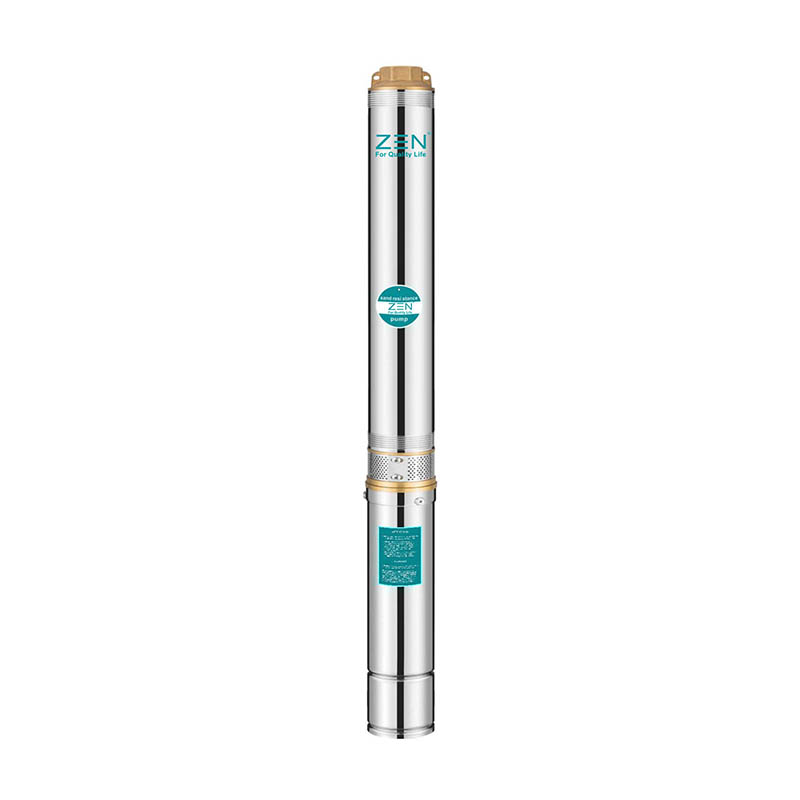

Máy bơm chìm 100QJD cho giếng sâu

Máy bơm chìm 100QJD dành cho giếng sâu của chúng tôi, được tạo ra dưới thương hiệu ZΞN và tập trung vào đổi mới và công nghệ tiên tiến, được thiết kế để cung cấp nguồn nước hiệu quả và ổn định từ giếng sâu.
Mã định danh* 100QJD
100: đường kính lỗ khoan: 100mm (4")
QJ: Dòng máy bơm chìm QJ
D: động cơ một pha (ba pha không có D)
2: Công suất (m³/h)
* 6: Cảnh
* 0,37: Công suất động cơ (KW)

Gửi yêu cầu

Mô tả Sản phẩm

Máy bơm chìm 100QJD cho giếng sâu

Ứng dụng

1. Cung cấp nước từ giếng, hồ chứa.

2. Dùng trong gia đình, dân dụng và công nghiệp.

3. Dùng trong vườn và tưới tiêu.

điều khoản sử dụng

1. Nhiệt độ chất lỏng tối đa có thể đạt tới + 35°C.

2 Hàm lượng cát tối đa: 0,25%.

3 Độ sâu lặn tối đa: 100m.

4. Đường kính lỗ khoan tối thiểu: 4".

Động cơ điện và máy bơm

1. Động cơ điện có nhiều cuộn dây hoặc màn chắn kín

2. Ba pha: 380V - 415V/50Hz

3. Điện áp 1 pha: 220V - 240V/50Hz

4. Được trang bị hộp điều khiển khởi động hoặc hộp điều khiển tự động kỹ thuật số

5. Máy bơm được thiết kế sử dụng lực căng vỏ

6. Tiêu chuẩn kích thước NEMA

Cung cấp các lựa chọn theo yêu cầu

1. Phốt cơ khí đặc biệt

2. Điện áp hoặc tần số khác 60Hz

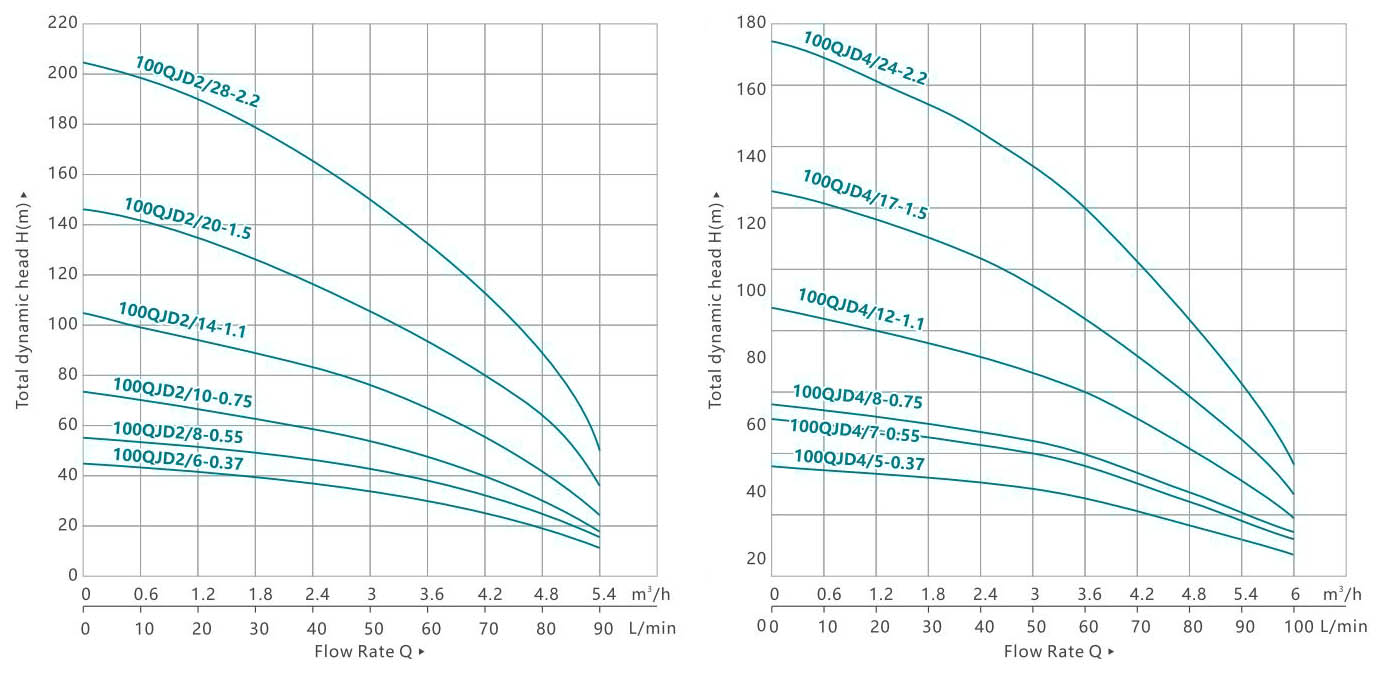

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	10	20	30	40	50	60	70	80	90
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4
100QJD2/6-0,37	100QJ2/6-0,37	0.37	0.5	H(m)	44	43	41	38	35	32	29	24	19	11
100QJD2/8-0,55	100QJ2/8-0,55	0.55	0.75		58	57	54	51	46	43	38	32	26	14
100QJD2/10-0,75	100QJ2/10-0,75	0.75	1		73	71	68	64	58	54	48	40	32	18
100QJD2/14-1.1	100QJ2/14-1.1	1.1	1.5		102	99	95	90	81	75	67	56	45	25
100QJD2/20-1.5	100QJ2/20-1.5	1.5	2		146	142	136	128	116	107	96	80	64	36
100QJD2/28-2.2	100QJ2/28-2.2	2.2	3		204	199	190	179	162	150	134	112	90	50

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	10	20	30	40	50	60	70	80	90	100
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4	6
100QJD4/5-0,37	100QJ4/5-0,37	0.37	0.5	H(m)	37	36	34	33	31	29	25	21	17	13	8
100QJD4/7-0,55	100QJ4/7-0,55	0.55	0.75		51	50	47	46	43	40	35	29	24	18	11
100QJD4/8-0,75	100QJ4/8-0,75	0.75	1		58	57	54	52	49	46	40	34	27	21	13
100QJD4/12-1.1	100QJ4/12-1.1	1.1	1.5		88	85	80	78	73	68	60	50	41	31	19
100QJD4/17-1.5	100QJ4/17-1.5	1.5	2		124	121	114	111	104	97	85	71	58	44	27
100QJD4/24-2.2	100QJ4/24-2.2	2.2	3		175	170	161	156	146	137	120	101	82	62	38

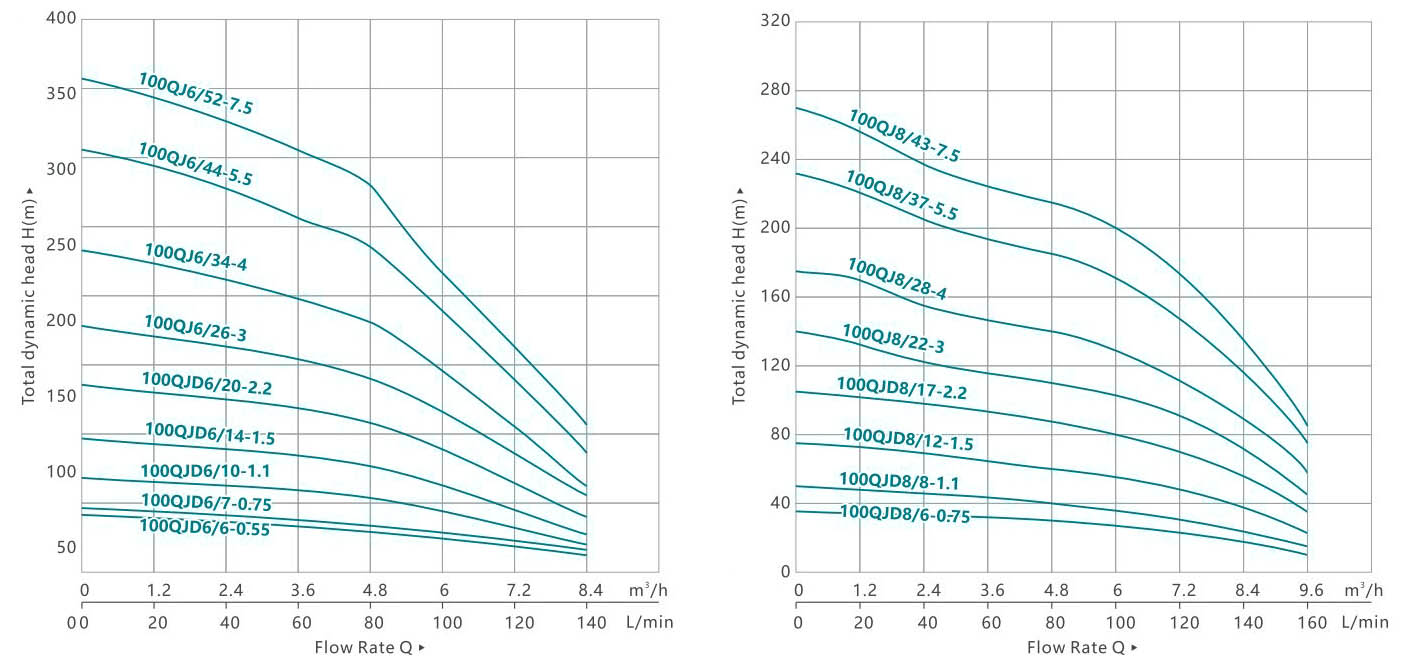

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	20	40	60	80	100	120	140
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	1.2	2.4	3.6	4.8	6	7.2	8.4
100QJD6/6-0,55	100QJ6/6-0,55	0.55	0.75	H(m)	41	40	38	35	32	25	19	12
100QJD6/7-0,75	100QJ6/7-0,75	0.75	1		48	47	44	41	38	29	22	14
100QJD6/10-1.1	100QJ6/10-1.1	1.1	1.5		69	67	63	58	54	42	32	20
100QJD6/14-1.5	100QJ6/14-1.5	1.5	2		97	94	88	81	76	59	45	28
100QJD6/20-2.2	100QJ6/20-2.2	2.2	3		138	134	126	116	108	84	64	40
	100QJ6/26-3	3	4		179	174	164	151	140	109	83	52
/	100QJ6/34-4	4	5.5		235	228	214	197	184	143	109	68
/	100QJ6/44-5.5	5.5	7.5		304	295	277	255	238	185	141	88
/	100QJ6/52-7.5	7.5	10		359	348	328	302	281	218	166	104

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	20	40	60	80	100	120	140	160
1~220V/240V	3~380V/415V	KW	HP	Q L/phút m³/h	0	1.2	2.4	3.6	4.8	6	7.2	8.4	9.6
100QJD8/6-0,75	100QJ8/6-0,75	0.75	1	H(m)	38	36	33	31	30	28	25	19	12
100QJD8/8-1.1	100QJ8/8-1.1	1.1	1.5		50	48	44	42	40	38	33	25	16
100QJD8/12-1.5	100QJ8/12-1.5	1.5	2		76	72	66	62	60	56	49	37	24
100QJD8/17-2.2	100QJ8/17-2.2	2.2	3		107	102	94	88	85	80	70	53	34
/	100QJ8/22-3	3	4		139	132	121	114	110	103	90	68	44
/	100QJ8/28-4	4	5.5		176	168	154	146	140	132	115	87	56
/	100QJ8/37-5.5	5.5	7.5		233	222	204	192	185	174	152	115	74
/	100QJ8/43-7.5	7.5	10		271	258	237	224	215	202	176	133	86

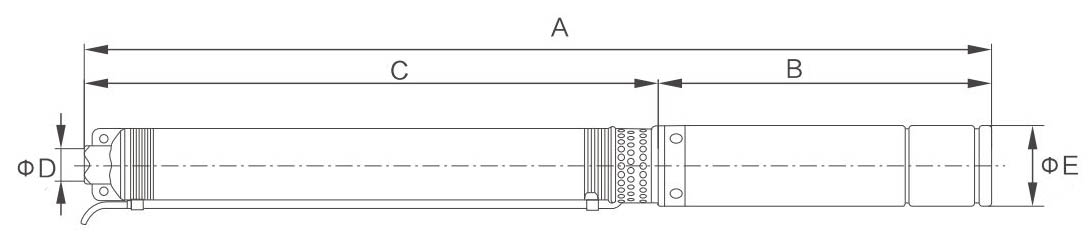

Kích cỡ

cân nhảy dù
Người mẫu	A	B	C	D	E
100QJD2/6-0,37	632	292	340	1¼"-1½"	f95
100QJD2/8-0,55	711	312	399	1¼"-1½"	f95
100QJD2/10-0,75	790	332	458	1¼"-1½"	f95
100QJD2/14-1.1	1024	412	612	1¼"-1½"	f95
100QJD2/20-1.5	1266	442	824	1¼"-1½"	f95
100QJD2/28-2.2	1686	590	1096	1¼"-1½"	f95
100QJD4/5-0,37	600	292	308	1¼"-1½"	f95
100QJD4/7-0,55	677	312	365	1¼"-1½"	f95
100QJD4/8-0,75	726	332	394	1¼"-1½"	f95
100QJD4/12-1.1	958	412	546	1¼"-1½"	f95
100QJD4/17-1.5	1168	442	726	1¼"-1½"	f95
100QJD4/24-2.2	1554	590	964	1¼"-1½"	f95
100QJD6/6-0,55	682	312	370	1¼"-1½"-2"	f95
100QJD6/7-0,75	736	332	404	1¼"-1½"-2"	f95
100QJD6/10-1.1	919	412	507	1¼"-1½"-2"	f95
100QJD6/14-1.5	1122	442	680	1¼"-1½"-2"	f95
100QJD6/20-2.2	1512	590	922	1¼"-1½"-2"	f95
100QJ6/26-3	1769	605	1164	1¼"-1½"-2"	f95
100QJ6/34-4	2120	645	1475	1¼"-1½"-2"	f95
100QJ6/44-5.5	2650	789	1861	1¼"-1½"-2"	f95
100QJ6/52-7.5	3011	840	2171	1¼"-1½"-2"	f95
100QJD8/6-0,75	731	332	399	1½"-2"	f95
100QJD8/8-1.1	889	412	477	1½"-2"	f95
100QJD8/12-1.5	1076	442	634	1½"-2"	f95
100QJD8/17-2.2	1455	590	865	1½"-2"	f95
100QJ8/22-3	1702	605	1097	1½"-2"	f95
100QJ8/28-4	2013	645	1368	1½"-2"	f95
100QJ8/37-5.5	2545	789	1756	1½"-2"	f95
100QJ8/43-7.5	2873	840	2033	1½"-2"	f95

SD(M)/QJD
Thuốc nổ VIEV

số	Tên
1	Lò xo kẹp
2	nắp cuối
3	tay áo mở rộng
4	mang
5	Mối quan hệ
6	rôto động cơ
7	Mối quan hệ
8	Phốt cơ khí
9	stator động cơ điện
10	Dây điện
11	Vòng đệm hình chữ “O”
12	Buồng nhiên liệu
13	Máy giặt
14	Vít
15	Vòng đệm hình chữ “O”
16	Vít
17	Bu lông hai đầu
18	Máy giặt
19	quả óc chó
20	Vòng buộc
21	Máy giặt
22	Nắp cát
23	Ống lót bảo vệ cáp
24	Vít
25	Cánh
26	Màn hình
27	khung hút
28	Kẹp cáp
29	Kẹp.
30	Vít
31	Vỏ bơm
32	Vít
33	khớp nối
34	Bushing
35	Đây
36	Một cái ống
37	Trung cấp
38	Bánh xe
39	Điều chỉnh máy giặt
40	Vỏ khuếch tán
41	Máy khuếch tán
42	Một cái ống
43	Vít
44	Vòng bi cao su
45	Ủng hộ
46	van kiểm tra
47	Vòng đệm hình chữ “O”
48	Xuất khẩu

Động cơ ngầm không đồng bộ 3 pha 380 - 415V ~ 50Hz

1. Công tắc nguồn

2. Cassette điều khiển tự động

3. Đường ống

4. Van

5. Miếng đệm

6. Mức tĩnh

7. Cực trên

8. Cáp

9. Vâng

10. Mức độ khuấy

11. Thanh giữa

12. Vỏ máy bơm

13. Hạ cực

14. Động cơ điện dưới nước

Cáp bổ sung 220-240V/50Hz

kích cỡ	Điện áp（v)	Công suất (kw)	Mặt cắt cáp (mm2)	0,7mm2	1mm2	1,5 mm2	2mm2	2,5 mm 2	3mm2	4mm2	6mm2	10mm2	16mm2	25 mm 2	35mm2	50mm2
4"	220	0.37	Chiều dài cáp (m)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

Cáp bổ sung 380V/50Hz

kích cỡ	Điện áp（v)	Công suất (kw)	Mặt cắt cáp (mm2)	0,7mm2	1mm2	1,5 mm2	2mm2	2,5 mm 2	3mm2	4mm2	6mm2	10mm2	16mm2	25 mm 2	35mm2	50mm2
4"	380	0.37	Chiều dài cáp (m)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6"		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
