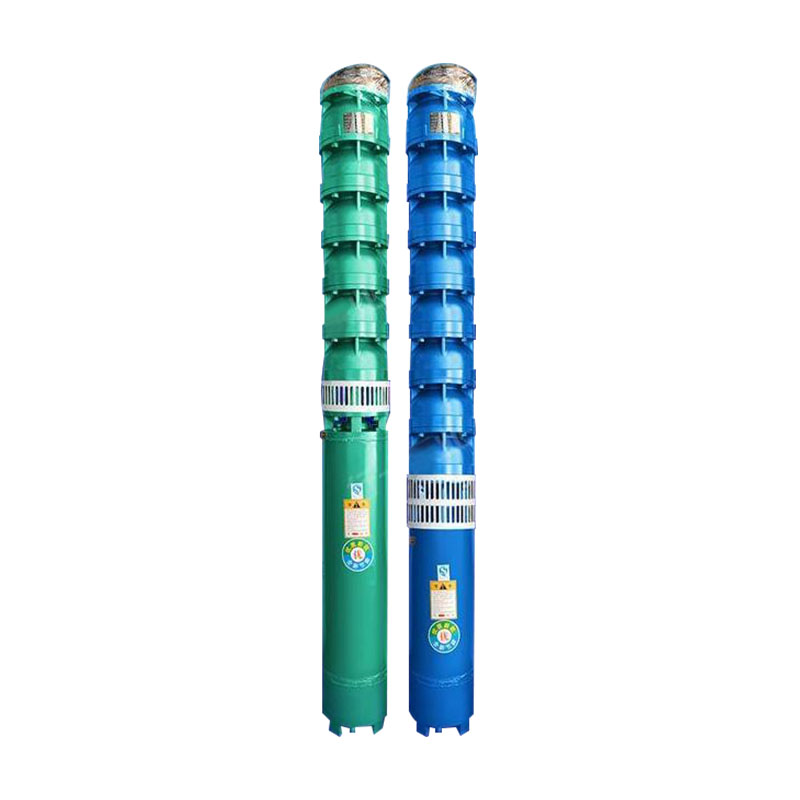

Máy bơm giếng sâu bằng gang đúc 16'' chất lượng cao của ZEN được thiết kế đặc biệt để hoạt động trong các giếng sâu và có thể dễ dàng tạo ra nước từ độ sâu đáng kể.
Máy bơm giếng sâu bằng gang là thiết bị lấy nước kết hợp giữa động cơ chìm và máy bơm chìm.
Tích hợp trực tiếp vào bộ sản phẩm, hoạt động ở vùng nước sâu. Chủ yếu được sử dụng để tưới đất nông nghiệp, cấp thoát nước của các thành phố, doanh nghiệp công nghiệp và khai thác mỏ.
Có thể được sử dụng để phát triển nước nóng ngầm dưới 100 ° C, có khả năng chịu nhiệt, chống ăn mòn, chống lão hóa và các đặc tính khác.
Lưu lượng: 2 - 1000 m3/h
Tải trọng: 10m - 1000m
Công suất động cơ: 0,55kW-600kW
Điện áp định mức: 380V/660V
1. Máy bơm điện dưới nước bao gồm năm bộ phận: máy bơm nước, động cơ, đường nước, cáp chống nước và công tắc điều khiển. Máy bơm là máy bơm ly tâm trục đứng đa tầng cánh hút đơn ba xi-lanh.
2. Động cơ chìm sử dụng thiết kế ướt chứa đầy nước loại YQS, chứa đầy nước sạch trong khoang, chủ yếu để làm mát động cơ và bôi trơn ổ trục. Trong quá trình vận hành, do sự thay đổi nhiệt độ có thể gây ra thay đổi về lượng nước nạp vào nên bộ điều chỉnh áp suất được lắp đặt trong động cơ để hiệu chỉnh.
3. Để ngăn cát xâm nhập vào động cơ, động cơ phía trên được trang bị cơ cấu bịt kín chống cát, bao gồm đục lỗ cát và phốt cơ khí, tạo thành cấu trúc chống cát và toàn bộ động cơ được bịt kín thông qua cấu trúc kín.
4. Có lỗ phun nước và lỗ xả ở phía trên động cơ và lỗ thoát nước ở phía dưới.
5. Vòng bi chặn và vòng chặn được lắp ở dưới cùng của động cơ và chủ yếu chịu lực dọc trục của bơm điện.
6. Cuộn dây stato của động cơ sử dụng dây điện từ chống nước có khả năng cách nhiệt và chống nước tốt, rôto sử dụng cấu trúc lồng chuột.
7. Máy bơm dưới nước bằng thép không gỉ được sử dụng để chống ăn mòn chất lượng nước.
| Con số |
Người mẫu Đường kính giếng tối thiểu (mm) QJ (tốc độ dòng chảy (m3/h) - áp suất dòng chảy (m)/mức cánh quạt |
Máy bơm giếng sâu | Động cơ điện tàu ngầm | Tốc độ quay | đường kính ống thoát |
Tuân thủ thông số kỹ thuật của cáp |
Đường kính ngoài bơm tối đa |
|||
| Chiều cao | Cân nặng | Quyền lực | Chiều cao | Cân nặng | ||||||
| (mm) | (kg) | (kW) | (mm) | (kg) | (vòng/phút) | (") |
|
(mm) | ||
| 1 | 400QJ400-50/1 | 640 | 100 | 90 | 1714 | 507 | 2900 | 8 | 3×50 | 377 |
| 2 | 400QJ500-20/1 | 640 | 100 | 45 | 1141 | 170.6 | 3×16 | |||

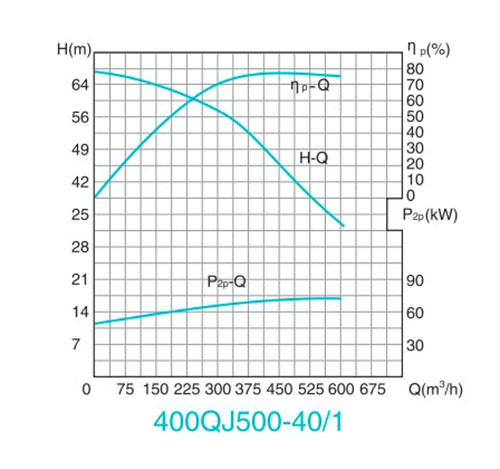

| 3 | 400QJ500-40/1 | 640 | 100 | 90 | 1714 | 507 | 3×50 | |||
| 4 | 400QJ500-80/2 | 1230 | 200 | 185 | 2244 | 688 | 3×120 | |||
