Máy bơm chìm 3,5/4QGD cho giếng sâu

MÃ NHẬN DẠNGChúng tôi hiểu rằng các ứng dụng khác nhau có thể có những nhu cầu riêng, đó là lý do tại sao chúng tôi cũng cung cấp các tùy chọn máy bơm tùy chỉnh. Cho dù đó là kích thước, công suất cụ thể hay các tính năng tùy chỉnh khác, thương hiệu ZEN có thể điều chỉnh Máy bơm chìm 3,5/4QGD dành cho Giếng sâu của chúng tôi theo thông số kỹ thuật chính xác của bạn.
* 3,5QG
* 3.5: Đường kính giếng: 88mm(3.5")
QG:Tên máy bơm
D: Động cơ đơn (ba pha là D)
* 1: Công suất(m³/h)
* 50: Đầu (m)
* 0.37: Công suất động cơ(KW)

Gửi yêu cầu

Mô tả Sản phẩm

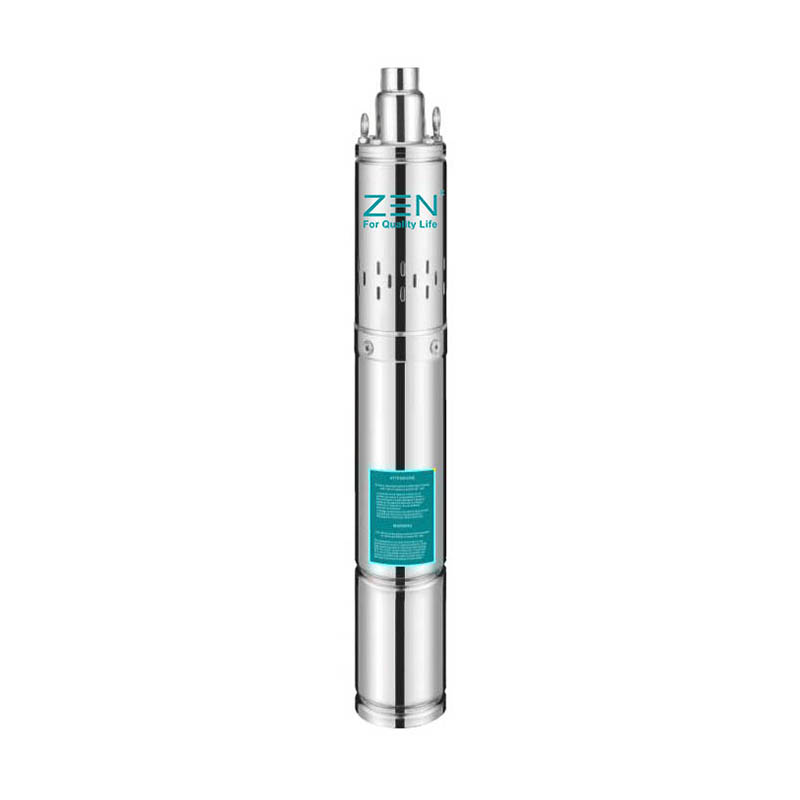

Máy bơm chìm 3,5/4QGD cho giếng sâu

Ứng dụng

1. Cung cấp nước từ giếng, hồ chứa.

2. Dùng trong gia đình, dân dụng và công nghiệp.

3. Dùng trong vườn và tưới tiêu.

điều khoản sử dụng

1. Nhiệt độ chất lỏng tối đa lên tới + 35 ° C

2 Hàm lượng cát tối đa: 0,25%.

3 Độ sâu lặn tối đa: 100m.

4. Đường kính lỗ khoan tối thiểu: 3,5".

Động cơ điện và máy bơm

Động cơ điện có nhiều cuộn dây hoặc màn chắn kín

Ba pha: 380V - 415V/50Hz

Điện một pha: 220V - 240V/50Hz

Được trang bị hộp điều khiển khởi động hoặc hộp điều khiển tự động kỹ thuật số

Máy bơm được thiết kế để chịu được áp lực của vỏ

Tiêu chuẩn kích thước NEMA

Cung cấp các lựa chọn theo yêu cầu

Con dấu cơ khí đặc biệt

Điện áp hoặc tần số khác 60 Hz

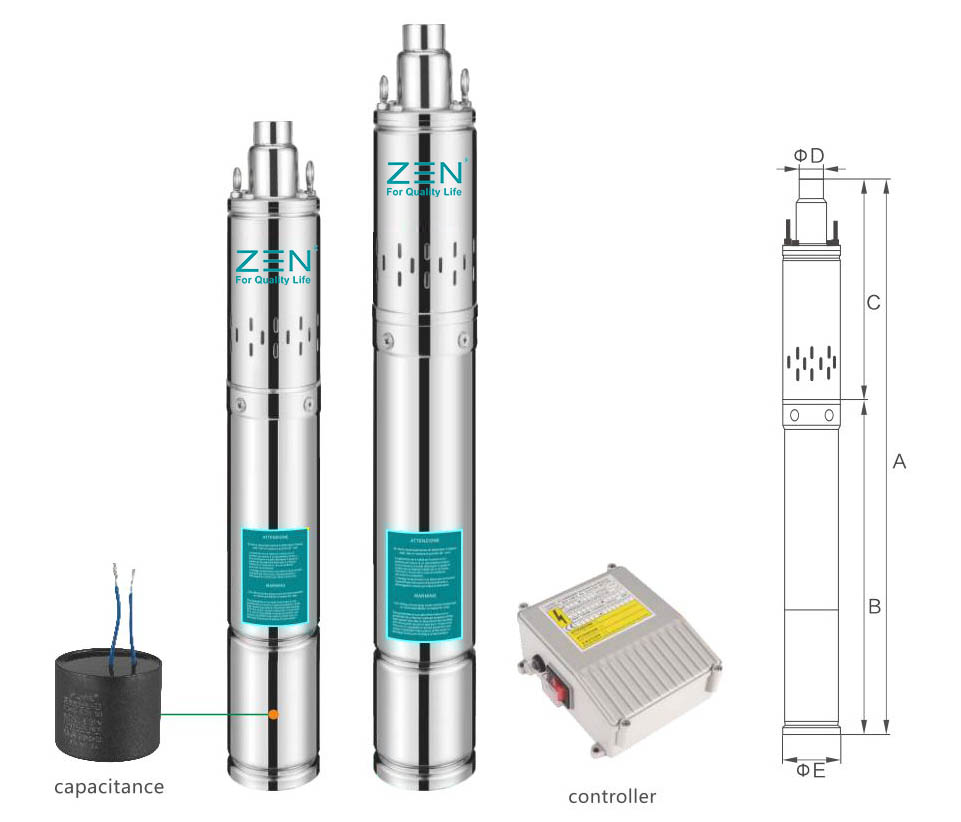

Kích cỡ

cân nhảy dù
Người mẫu	A	B	C	D	E
3,5QGD1-50-0,37	580	382	198	1"	f85
3,5QGD1-60-0,5	606	392	214	1"	f85
3,5QGD1,8-50-0,75	621	407	214	1"	f85
4QGD1.2-50-0.37	583	343	240	1"	f95
4QGD1.2-60-0.55	647	363	284	1"	f95
4QGD1.2-100-0.75	667	383	284	1"	f95
4QGD1.5-120-1.1	737	453	284	1"	f95
4QGD1.8-50-0.55	609	363	246	1"	f95
4QGD1.8-80-0.75	667	383	284	1"	f95

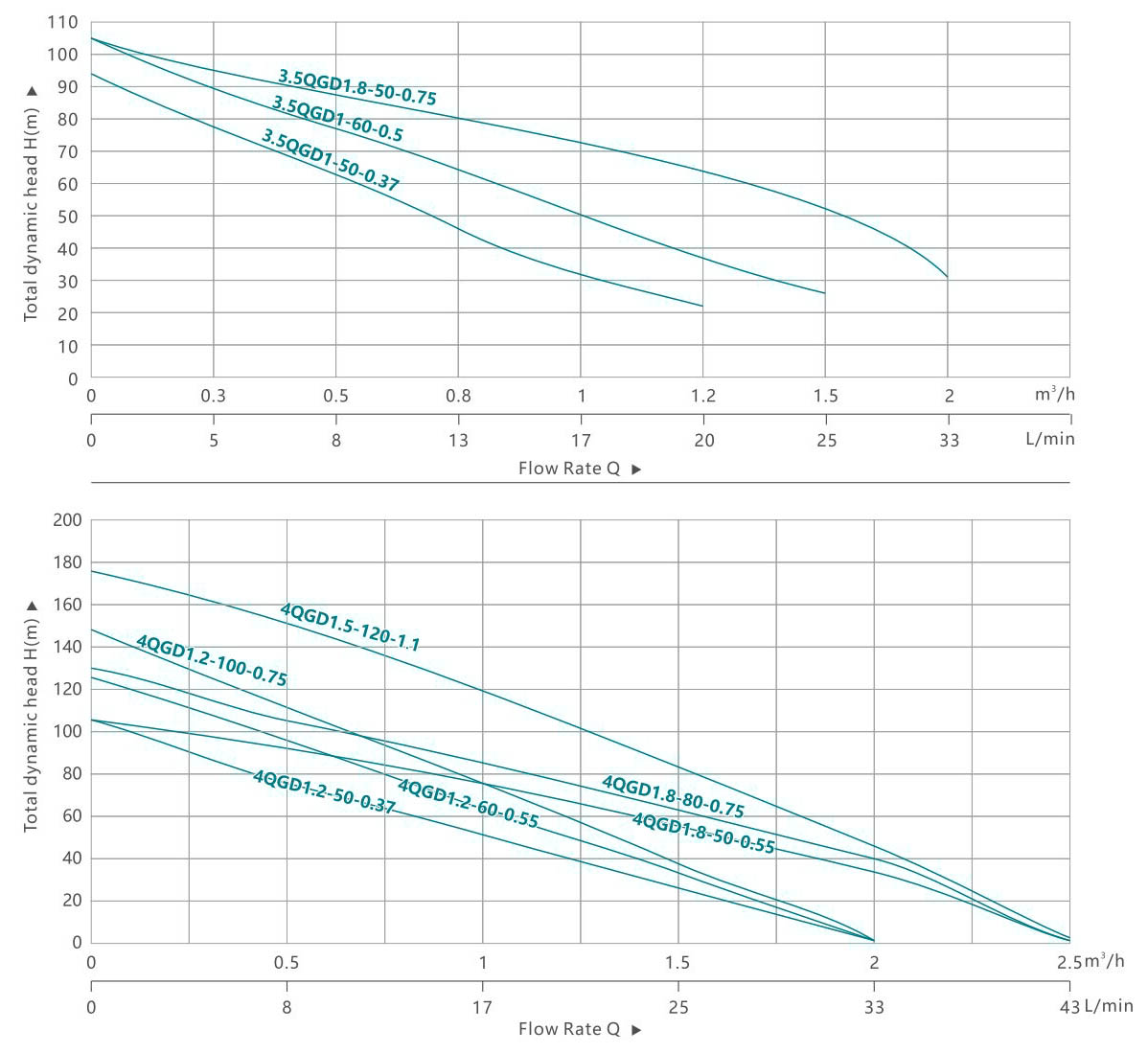

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu	P2		Q L/phút m³/h	0	5	8	13	17	20	25	33
1~220v/240v	KW	HP
				0	0.3	0.5	0.8	1	1.2	1.5	2
3,5QGD1-50-0,37	0.37	0.5	H(m)	93	74	64	46	33	22	1
3,5QGD1-60-0,5	0.5	0.75		105	86	77	62	51	45	28	1
3,5QGD1,8-50-0,75	0.75	1.0		105	95	88	78	73	62	57	32

đầm	P2		Q L/phút m³/h	0	8	17	25	33	43
1~220v/240v	KW	HP
				0	0.5	1	1.5	2	2.5
4QGD1.2-50-0.37	0.37	0.5	H(m)	105	77	52	27	1
4QGD1.2-60-0.55	0.55	0.75		125	96	62	33	1
4QGD1.2-100-0.75	0.75	1.0		148	112	76	39	1
4QGD1.5-120-1.1	1.1	1.5		177	150	120	83	45	2
4QGD1.8-50-0.55	0.55	0.75		105	90	75	58	34	1
4QGD1.8-80-0.75	0.75	1.0		130	106	85	62	40	1

2/3/3.5/4QGD
Thuốc nổ VIEV

số	Tên
1	Lò xo kẹp
2	nắp cuối
3	tay áo mở rộng
4	Dung tích
5	mang
6	Mối quan hệ
7	rôto động cơ
8	Phốt cơ khí
9	stator động cơ điện
10	Dây điện
11	Vít
12	Máy giặt
13	Vòng đệm hình chữ “O”
14	Buồng nhiên liệu
15	Vòng đệm hình chữ “O”
16	Vít
17	Bu lông hai đầu
18	Máy giặt
19	quả hạch
20	Vòng buộc
21	Máy giặt
22	Nắp cát
23	Ống lót bảo vệ cáp
24	Vít
25	Cánh
26	Vỏ bơm
27	Ly hợp Cardan
28	Vít
29	Che phủ
30	Stator cao su
31	Nhẫn
32	Phòng đầu ra
33	Chốt cửa

Động cơ ngầm không đồng bộ 3 pha 380 - 415V ~ 50Hz

1. Công tắc nguồn

2. Cassette điều khiển tự động

3. Đường ống

4. Van

5. Miếng đệm

6. Mức tĩnh

7. Cực trên

8. Cáp

9. Vâng

10. Mức độ khuấy

11. Thanh giữa

12. Vỏ máy bơm

13. Hạ cực

14. Động cơ điện dưới nước

Cáp bổ sung 220-240V/50Hz

kích cỡ	Điện áp（v)	Công suất (kw)	Mặt cắt cáp (mm2)	0,7mm2	1mm2	1,5 mm2	2mm2	2,5 mm 2	3mm2	4mm2	6mm2	10mm2	16mm2	25 mm 2	35mm2	50mm2
4"	220	0.37	Chiều dài cáp (m)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

Cáp bổ sung 380V/50Hz

kích cỡ	Điện áp（v)	Công suất (kw)	Mặt cắt cáp (mm2)	0,7mm2	1mm2	1,5 mm2	2mm2	2,5 mm 2	3mm2	4mm2	6mm2	10mm2	16mm2	25 mm 2	35mm2	50mm2
4"	380	0.37	Chiều dài cáp (m)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6"		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
