Mô tả Sản phẩm

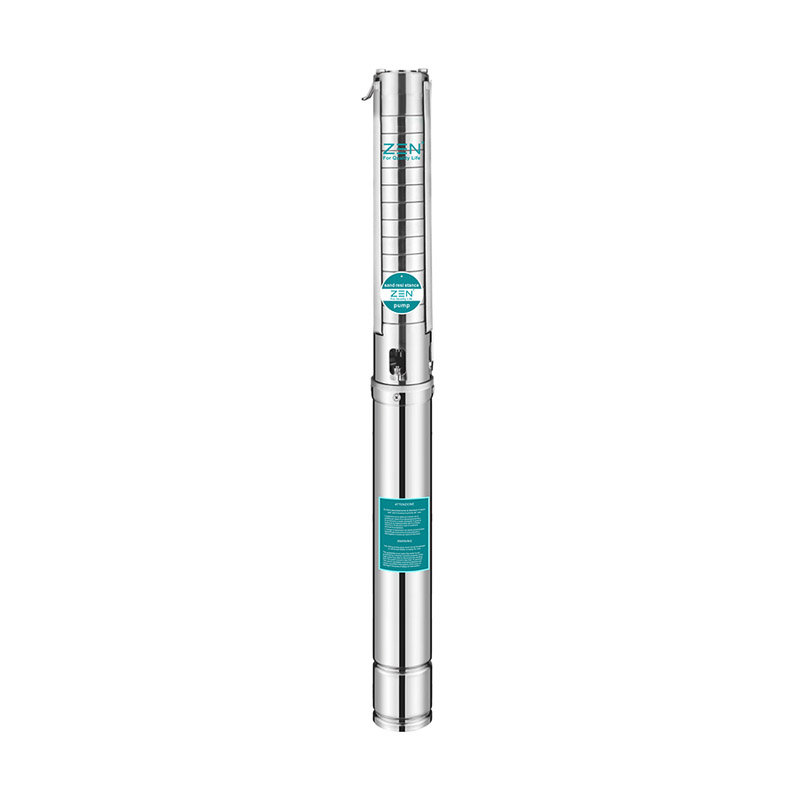

Máy bơm chìm 4SP cho giếng sâu

Ứng dụng

1. Cung cấp nước từ giếng, hồ chứa.

2. Dùng trong gia đình, dân dụng và công nghiệp.

3. Dùng trong vườn và tưới tiêu.

điều khoản sử dụng

1. Nhiệt độ chất lỏng tối đa có thể đạt tới + 35°C.

2. Hàm lượng cát tối đa: 0,25%.

3. Độ sâu lặn tối đa: 100m.

4. Đường kính giếng tối thiểu: 4".

Động cơ điện và máy bơm

1. Động cơ điện có nhiều cuộn dây hoặc màn chắn kín

2. Ba pha: 380V - 415V/50Hz

3. Điện áp 1 pha: 220V - 240V/50Hz

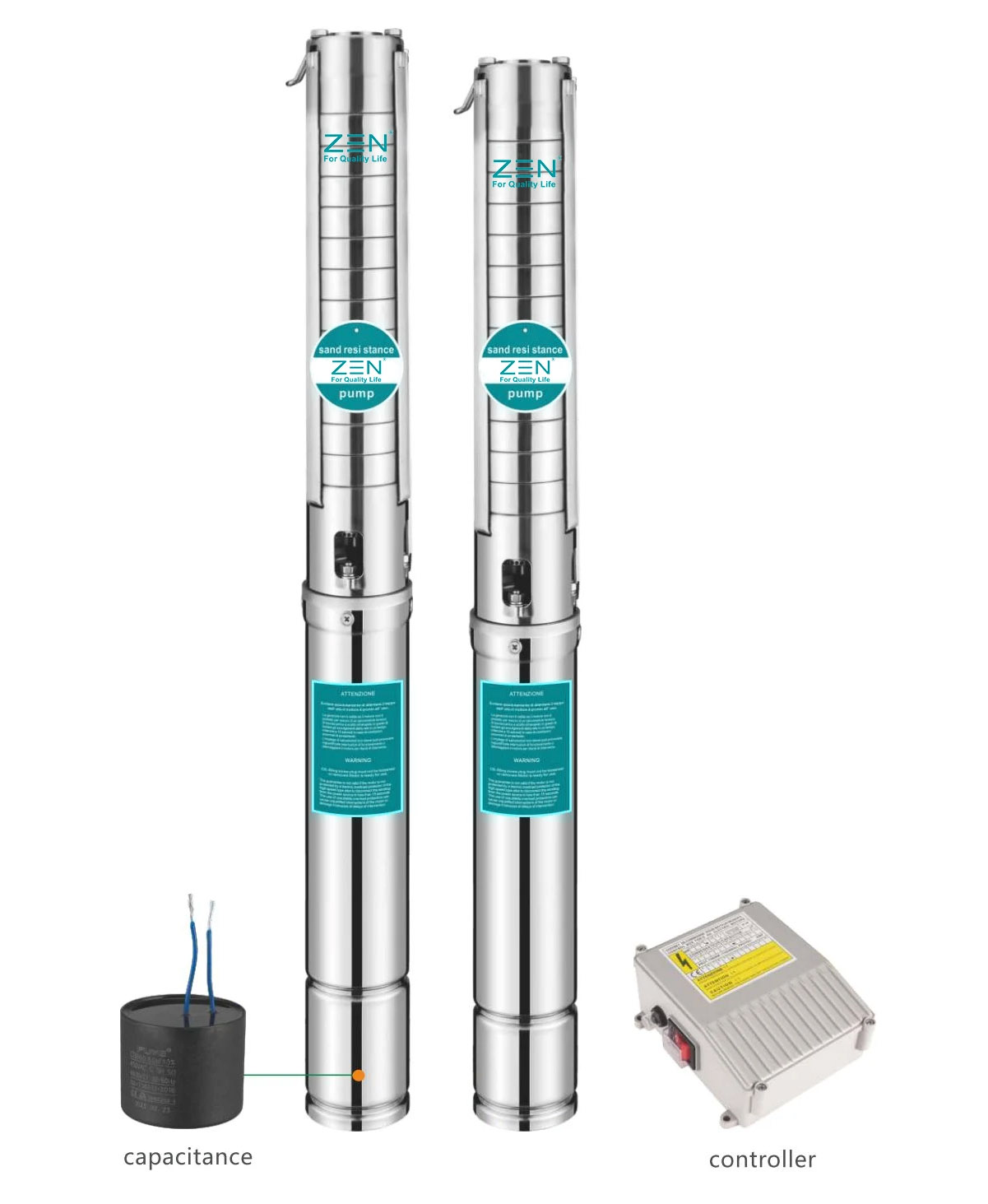

4. Được trang bị hộp điều khiển khởi động hoặc hộp điều khiển tự động kỹ thuật số

5. Máy bơm được thiết kế sử dụng lực căng vỏ

6. Tiêu chuẩn kích thước NEMA

Cung cấp các lựa chọn theo yêu cầu

1. Phốt cơ khí đặc biệt

2. Điện áp hoặc tần số khác 60Hz

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220v/240v	3~380v/415v	KW	HP	Q L/phút m³/h	0	8	17	25	30	34	42	50	58	67
1~220v/240v	3~380v/415v	KW	HP	Q L/phút m³/h	0	0.5	1	1.5	1.8	2	2.5	3	3.5	4
4SPM206-0.37	4SP206-0.37	0.37	0.5	H(m)	37	34	32	30	28	24	20	13	9	2
4SPM209-0.37	4SP209-0.37	0.37	0.5		55	51	48	45	41	36	30	19	13	2
4SPM213-0,55	4SP213-0,55	0.55	0.75		79	74	69	65	60	52	43	27	19	2
4SPM218-0,75	4SP218-0,75	0.75	1.0		110	102	95	90	83	72	59	38	26	3
4SPM223-1.1	4SP223-1.1	1.1	1.5		140	130	122	115	106	92	76	48	33	3
4SPM228-1.5	4SP228-1.5	1.5	2.0		171	159	148	140	129	112	92	59	41	4
4SPM233-1.5	4SP233-1.5	1.5	2.0		201	187	175	165	152	132	109	69	48	5
4SPM240-2.2	4SP240-2.2	2.2	3.0		244	227	212	200	184	160	132	84	58	6
4SPM248-2.2	4SP248-2.2	2.2	3.0		293	272	254	240	221	192	158	101	70	7
	4SP255-3.0	3.0	4.0		336	312	292	275	253	220	182	116	80	8

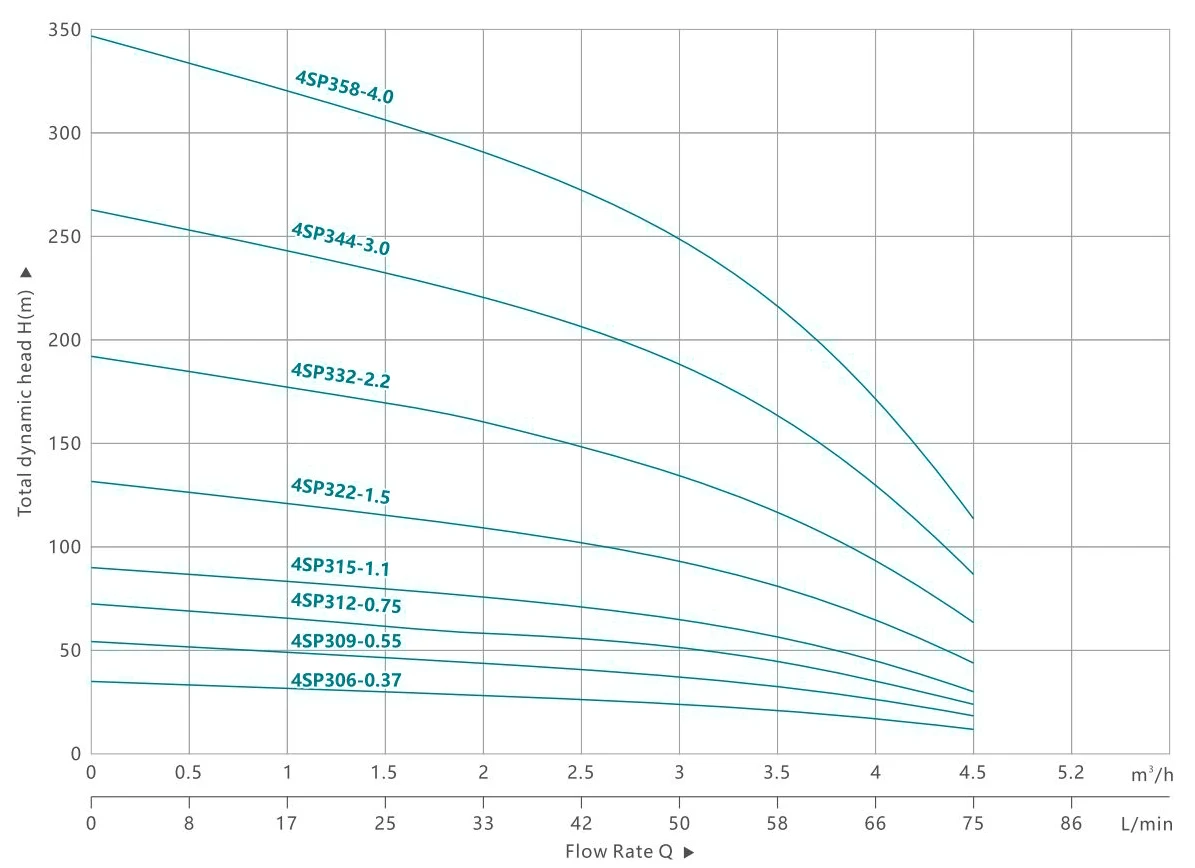

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220v/240v	3~380v/415v	KW	HP	Q L/phút m³/h	0	8	17	25	33	42	50	58	66	75	86
1~220v/240v	3~380v/415v	KW	HP	Q L/phút m³/h	0	0.5	1	1.5	2	2.5	3	3.5	4	4.5	5.2
4SPM306-0.37	4SP306-0.37	0.37	0.5	H(m)	36	34	33	32	30	28	26	22	18	12	1
4SPM309-0,55	4SP309-0,55	0.55	0.75		54	51	49	47	45	42	39	34	27	18	2
4SPM312-0,75	4SP312-0,75	0.75	1.0		72	68	66	63	60	56	52	44	36	24	2
4SPM315-1.1	4SP315-1.1	1.1	1.5		90	86	82	79	75	71	65	56	45	30	3
4SPM322-1.5	4SP322-1.5	1.5	2.0		132	125	121	116	110	103	95	82	66	44	4
4SPM332-2.2	4SP332-2.2	2.2	3.0		192	182	176	169	160	150	138	119	96	64	6
	4SP344-3.0	3.0	4.0		264	250	242	232	220	207	190	164	132	88	9
	4SP358-4.0	4.0	5.5		348	330	319	306	290	272	250	216	174	116	12

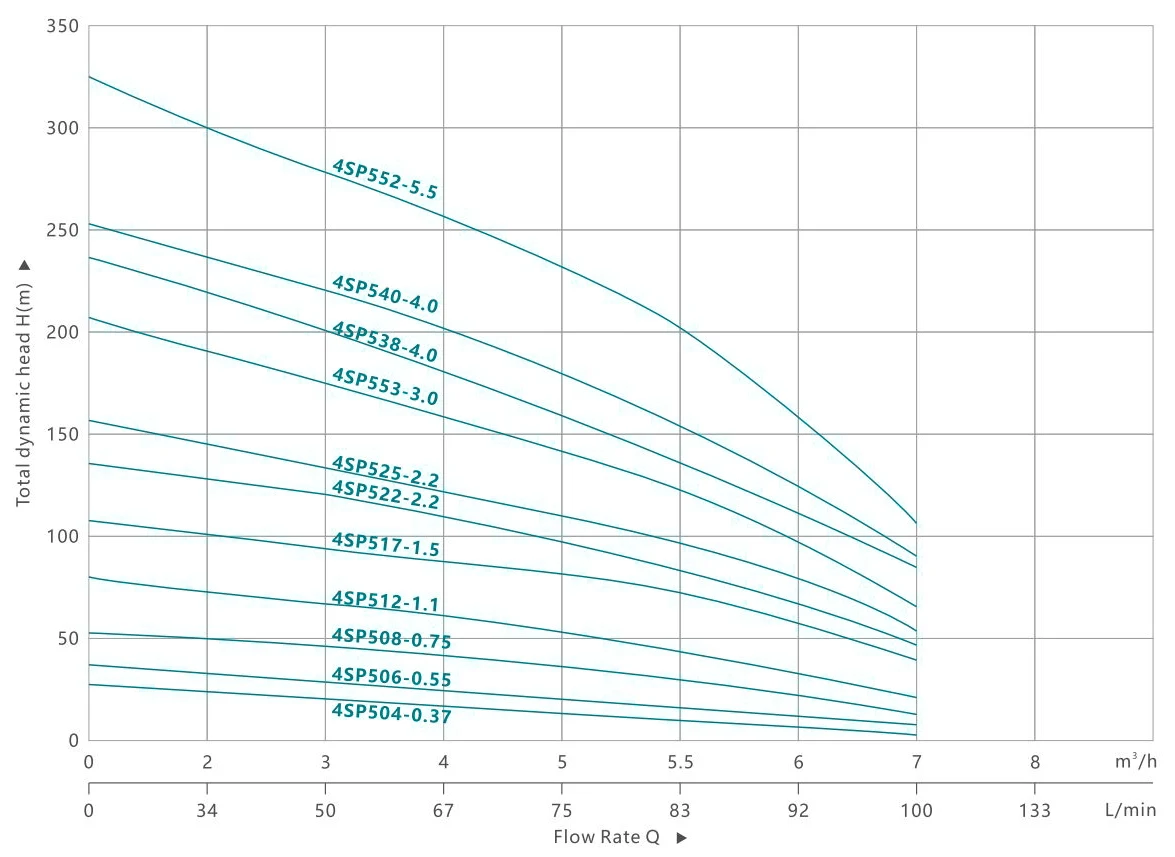

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220v/240v	3~380v/415v	KW	HP	Q L/phút m³/h	0	34	50	67	75	83	92	100	117	133
1~220v/240v	3~380v/415v	KW	HP	Q L/phút m³/h	0	2	3	4	4.5	5	5.5	6	7	8
4SPM504-0.37	4SP504-0.37	0.37	0.5	H(m)	25	23	21	20	17	16	14	12	8	2
4SPM506-0,55	4SP506-0,55	0.55	0.75		38	35	32	30	26	24	21	18	12	2
4SPM508-0,75	4SP508-0,75	0.75	1.0		50	46	42	40	34	32	28	24	16	3
4SPM512-1.1	4SP512-1.1	1.1	1.5		75	69	63	60	52	48	42	36	24	3
4SPM517-1.5	4SP517-1.5	1.5	2.0		106	98	89	85	73	68	60	51	34	4
4SPM522-2.2	4SP522-2.2	2.2	3.0		138	127	116	110	95	88	77	66	44	5
4SPM525-2.2	4SP525-2.2	2.2	3.0		156	144	131	125	108	100	88	75	50	6
	4SP533-3.0	3.0	4.0		206	190	173	165	142	132	116	99	66	7
	4SP538-4.0	4.0	5.5		238	219	200	190	163	152	133	114	76	8
	4SP540-4.0	4.0	5.5		250	230	210	200	172	160	140	120	80	9
	4SP552-5.5	5.5	7.5		325	299	273	260	224	208	182	156	104	11

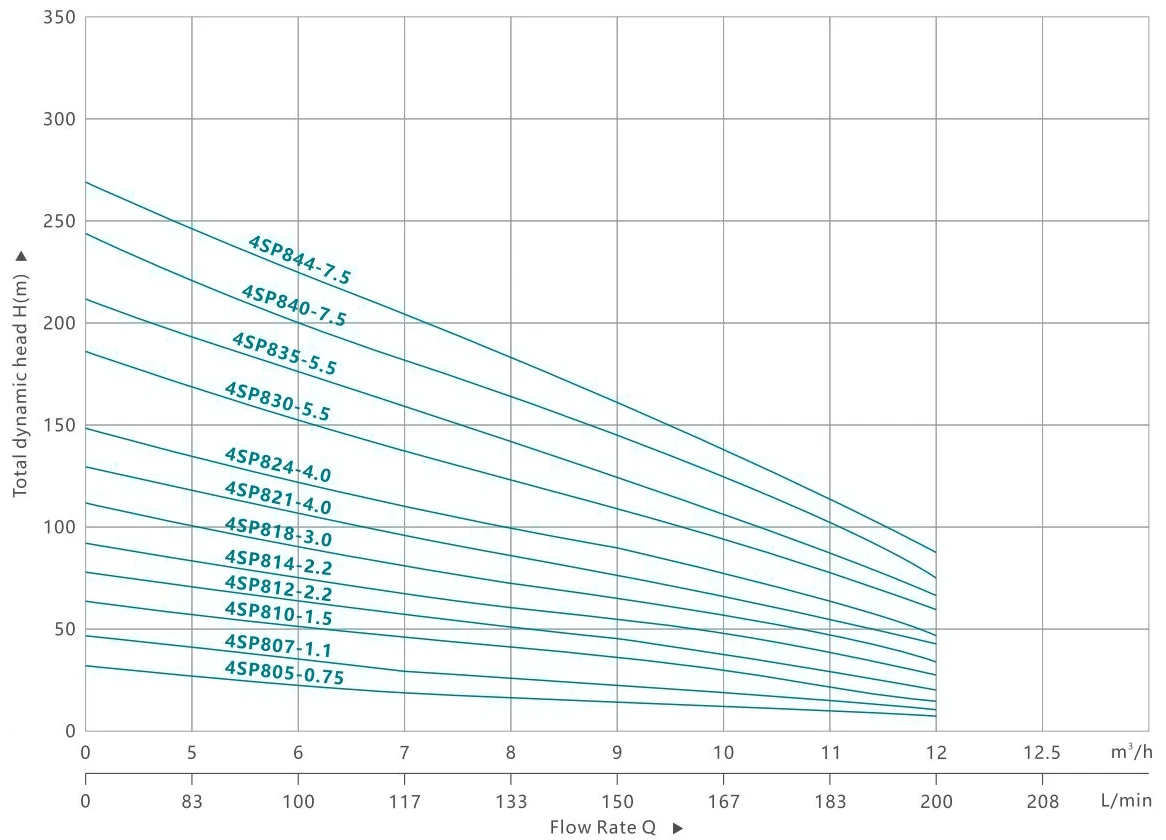

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220v/240v	3~380v/415v	KW	HP	Q L/phút m³/h	0	83	100	117	133	150	167	183	200	208
1~220v/240v	3~380v/415v	KW	HP	Q L/phút m³/h	0	5	6	7	8	9	10	11	12	12.5
4SPM805-0,75	4SP805-0,75	0.75	1.0	H(m)	31	27	25	23	21	19	15	13	9	1
4SPM807-1.1	4SP807-1.1	1.1	1.5		43	38	35	32	29	27	21	18	13	1
4SPM810-1.5	4SP810-1.5	1.5	2.0		61	54	50	46	42	38	30	25	19	2
4SPM812-2.2	4SP812-2.2	2.2	3.0		73	65	60	55	50	46	36	30	23	3
4SPM814-2.2	4SP814-2.2	2.2	3.0		85	76	70	64	59	53	42	35	27	3
	4SP818-3.0	3.0	4.0		110	97	90	83	76	68	54	45	35	4
	4SP821-4.0	4.0	5.5		128	113	105	97	88	80	63	53	40	5
	4SP824-4.0	4.0	5.5		146	130	120	110	101	91	72	60	46	6
	4SP830-5.5	5.5	7.5		183	162	150	138	126	114	90	75	58	7
	4SP835-5.5	5.5	7.5		214	189	175	161	147	133	105	88	67	8
	4SP840-7.5	7.5	10		244	216	200	184	168	152	120	100	77	9
	4SP844-7.5	7.5	10		268	238	220	202	185	167	132	110	85	10

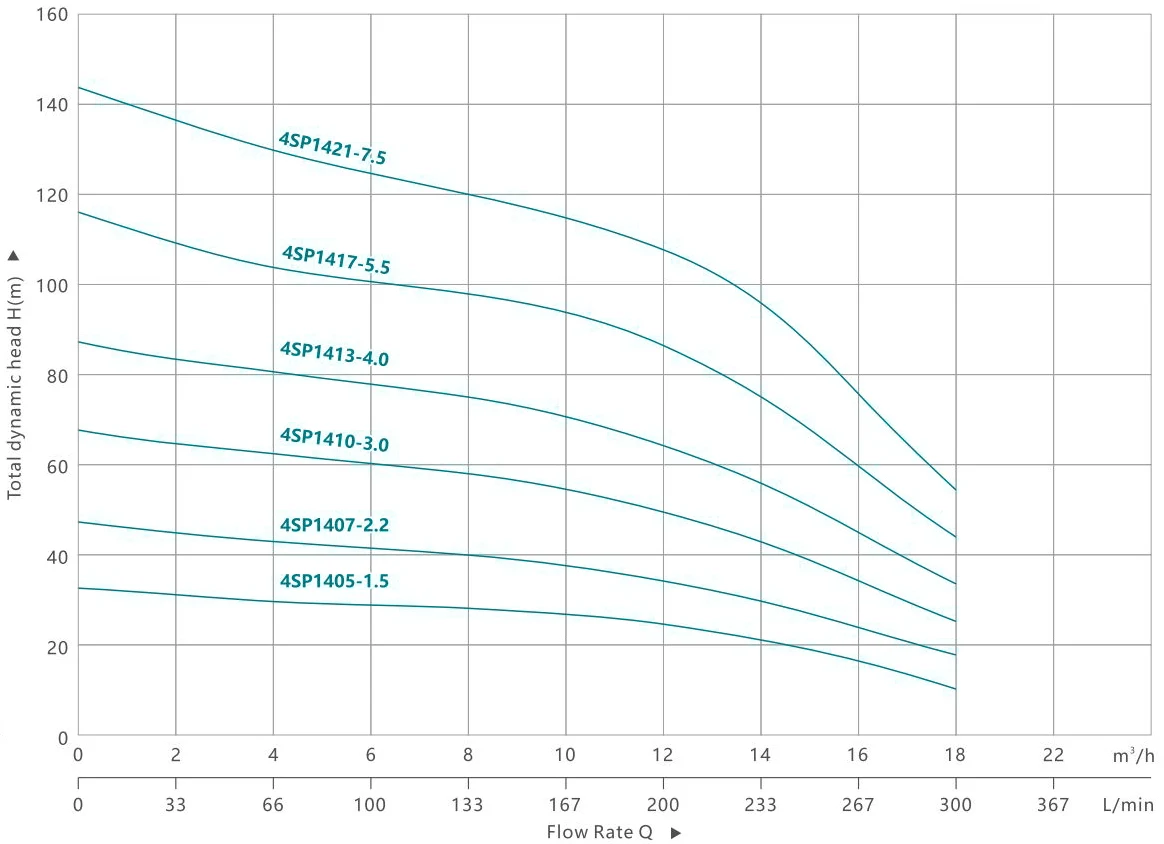

Đường cong hiệu suất

Dữ liệu hiệu suất 50Hz

Người mẫu		P2		Tốc độ truyền n = 2850 vòng/phút
1~220v/240v	3~380v/415v	KW	HP	Q L/phút m³/h	0	33	66	100	133	167	200	233	267	300	367
1~220v/240v	3~380v/415v	KW	HP	Q L/phút m³/h	0	2	4	6	8	10	12	14	16	18	22
4SPM1405-1.5	4SP1405-1.5	1.5	2.0	H(m)	34	33	31	30	29	28	26	22	18	13	1
4SPM1407-2.2	4SP1407-2.2	2.2	3.0		48	46	43	42	40	39	36	30	25	18	2
	4SP1410-3.0	3.0	4.0		68	65	62	60	58	55	51	43	35	26	3
	4SP1413-4.0	4.0	5.5		88	85	81	78	75	72	66	56	46	34	3
	4SP1417-5.5	5.5	7.5		116	111	105	102	98	94	87	73	60	44	4
	4SP1421-7.5	7.5	10		143	137	130	126	121	116	107	90	74	55	5

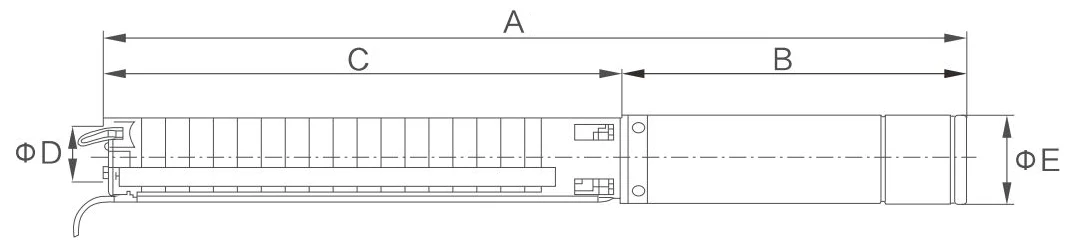

Kích cỡ

cân nhảy dù
Người mẫu	A	B	C	D	E
4SPM206-0.37	560	282	278	1¼"-1½"	f95
4SPM209-0.37	633	292	341	1¼"-1½"	f95
4SPM213-0,55	737	312	425	1¼"-1½"	f95
4SPM218-0,75	867	332	535	1¼"-1½"	f95
4SPM223-1.1	1047	412	635	1¼"-1½"	f95
4SPM228-1.5	1162	422	740	1¼"-1½"	f95
4SPM233-1.5	1287	442	845	1¼"-1½"	f95
4SPM240-2.2	1494	502	992	1¼"-1½"	f95
4SPM248-2.2	1687	527	1160	1¼"-1½"	f95
4SP240-2.2	1459	467	992	1¼"-1½"	f95
4SP248-2.2	1662	502	1160	1¼"-1½"	f95
4SP255-3.0	1859	552	1307	1¼"-1½"	f95
4SPM306-0.37	570	292	278	1¼"-1½"	f95
4SPM309-0,55	653	312	341	1¼"-1½"	f95
4SPM312-0,75	736	332	404	1¼"-1½"	f95
4SPM315-1.1	879	412	467	1¼"-1½"	f95
4SPM322-1.5	1056	442	614	1¼"-1½"	f95
4SPM332-2.2	1351	527	824	1¼"-1½"	f95
4SP332-2.2	1326	502	824	1¼"-1½"	f95
4SP344-3.0	1628	552	1076	1¼"-1½"	①95
4SP358-4.0	1997	627	1370	1¼"-1½"	f95
4SPM504-0.37	540	292	248	1¼"-1½"	f95
4SPM506-0,55	608	312	296	1¼"-1½"	f95
4SPM508-0,75	676	332	344	1¼"-1½"	f95
4SPM512-1.1	852	412	440	1¼"-1½"	f95
4SPM517-1.5	1002	442	560	1¼"-1½"	f95
4SPM522-2.2	1182	502	680	1¼"-1½"	f95
4SPM525-2.2	1279	527	752	1¼"-1½"	f95
4SP522-2.2	1147	467	680	1¼"-1½"	f95
4SP525-2.2	1254	502	752	1¼"-1½"	f95
4SP533-3.0	1496	552	944	1¼"-1½"	f95
4SP538-4.0	1666	602	1064	1¼"-1½"	f95
4SP540-4.0	1739	627	1112	1¼"-1½"	f95
4SP552-5.5	2112	712	1400	1¼"-1½"	f95

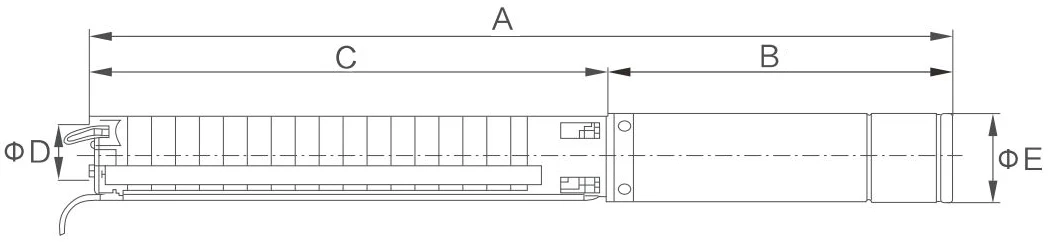

Kích cỡ

cân nhảy dù
Người mẫu	A	B	C	D	E
4SPM805-0,75	750	332	418	1½"-2"	f95
4SPM807-1.1	914	412	502	1½"-2"	f95
4SPM810-1.5	1070	442	628	1½"-2"	f95
4SPM812-2.2	1214	502	712	1½"-2"	f95
4SPM814-2.2	1323	527	796	1½"-2"	f95
4SP812-2.2	1179	467	712	1½"-2"	f95
4SP814-2.2	1298	502	796	1½"-2"	f95
4SP818-3.0	1516	552	964	1½"-2"	f95
4SP821-4.0	1692	602	1090	1½"-2"	f95
4SP824-4.0	1843	627	1216	1½"-2"	f95
4SP830-5.5	2180	712	1468	½"-2"	f95
4SP835-5.5	2390	712	1678	1½"-2"	f95
4SP840-7.5	2690	802	1888	1½"-2"	f95
4SP844-7.5	2858	802	2056	1½"-2"	f95
4SPM1405-1.5	860	442	418	2"	f95
4SPM1407-2.2	1029	527	502	2"	f95
4SP1407-2.2	1004	502	502	2"	f95
4SP1410-3.0	1180	552	628	2"	f95
4SP1413-4.0	1381	627	754	2"	f95
4SP1417-5.5	1634	712	922	2"	f95
4SP1421-7.5	1892	802	1090	2"	f95

Động cơ ngầm không đồng bộ 3 pha 380 - 415V ~ 50Hz

1. Công tắc nguồn

2. Cassette điều khiển tự động

3. Đường ống

4. Van

5. Miếng đệm

6. Mức tĩnh

7. Cực trên

8. Cáp

9. Vâng

10. Mức độ khuấy

11. Thanh giữa

12. Vỏ máy bơm

13. Hạ cực

14. Động cơ điện dưới nước

Cáp bổ sung 220-240V/50Hz

kích cỡ	Điện áp（v)	Công suất (kw)	Mặt cắt cáp (mm2)	0,7mm2	1mm2	1,5 mm2	2mm2	2,5 mm 2	3mm2	4mm2	6mm2	10mm2	16mm2	25 mm 2	35mm2	50mm2
4"	220	0.37	Chiều dài cáp (m)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

Cáp bổ sung 380V/50Hz

kích cỡ	Điện áp（v)	Công suất (kw)	Mặt cắt cáp (mm2)	0,7mm2	1mm2	1,5 mm2	2mm2	2,5 mm 2	3mm2	4mm2	6mm2	10mm2	16mm2	25 mm 2	35mm2	50mm2
4"	380	0.37	Chiều dài cáp (m)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6"		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
