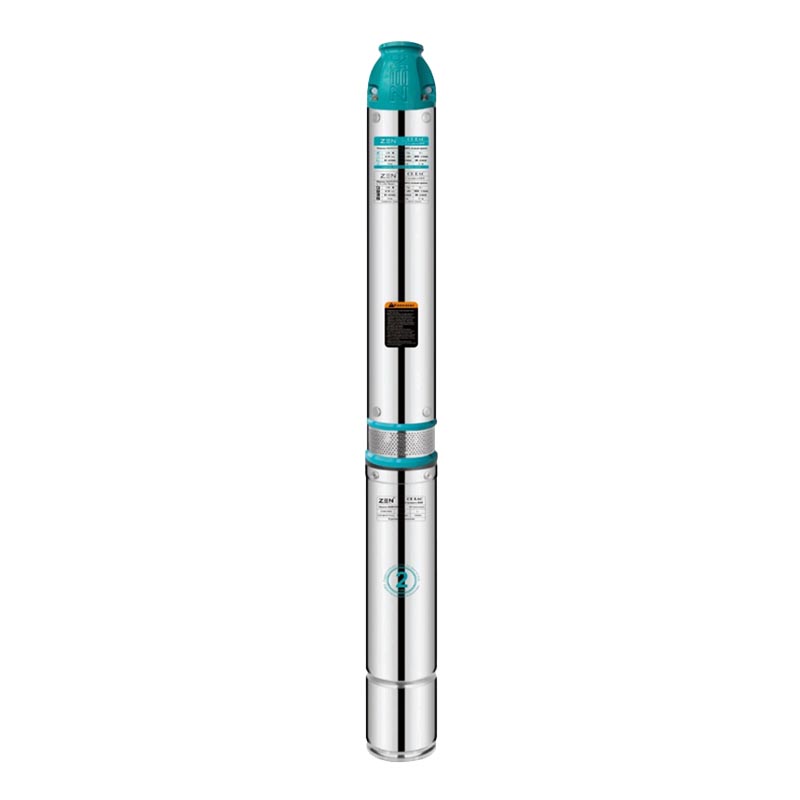

Cài đặt và sử dụngBơm inox biển sâu QJM sử dụng kết cấu cánh quạt nhiều tầng, áp suất cao, ứng dụng đa dạng. Thích hợp cho việc khoan giếng, bơm nước ao hồ, tưới cỏ, nước máy sinh hoạt, cấp nước cho các hồ bơi, nước và bể chứa nước, đài phun nước, tưới tiêu trong nông nghiệp, v.v.
Nhiệt độ của môi trường không vượt quá + 40 ° C;
Giá trị PH của môi trường từ 6,5 đến 8,5;
Tỷ lệ thể tích tạp chất rắn trong môi trường không vượt quá 0,1% và đường kính hạt không vượt quá 0,2 mm;
Độ sâu ngâm không quá 70 mét;
Đường kính áp dụng tối thiểu của giếng: 4.
Thân bơm: thép không gỉ
Bánh xe lá: bánh pom, bánh xe cát
Bộ khuếch tán: PC
Trục động cơ: thép không gỉ hoặc thép 45 #
Phốt cơ khí: gốm than chì hoặc cacbua silic - than chì
Động cơ điện: dầu bôi trơn x005f
Dầu dùng chung với thực phẩm). 1 pha 150V - 240V - 50Hz/60Hz, cuộn dây đồng có tích hợp tụ điện bảo vệ chống quá tải nhiệt với hộp điều khiển khởi động. 3 pha 300V - 400V
Cách ly: Cấp b
Bảo vệ: IP X8

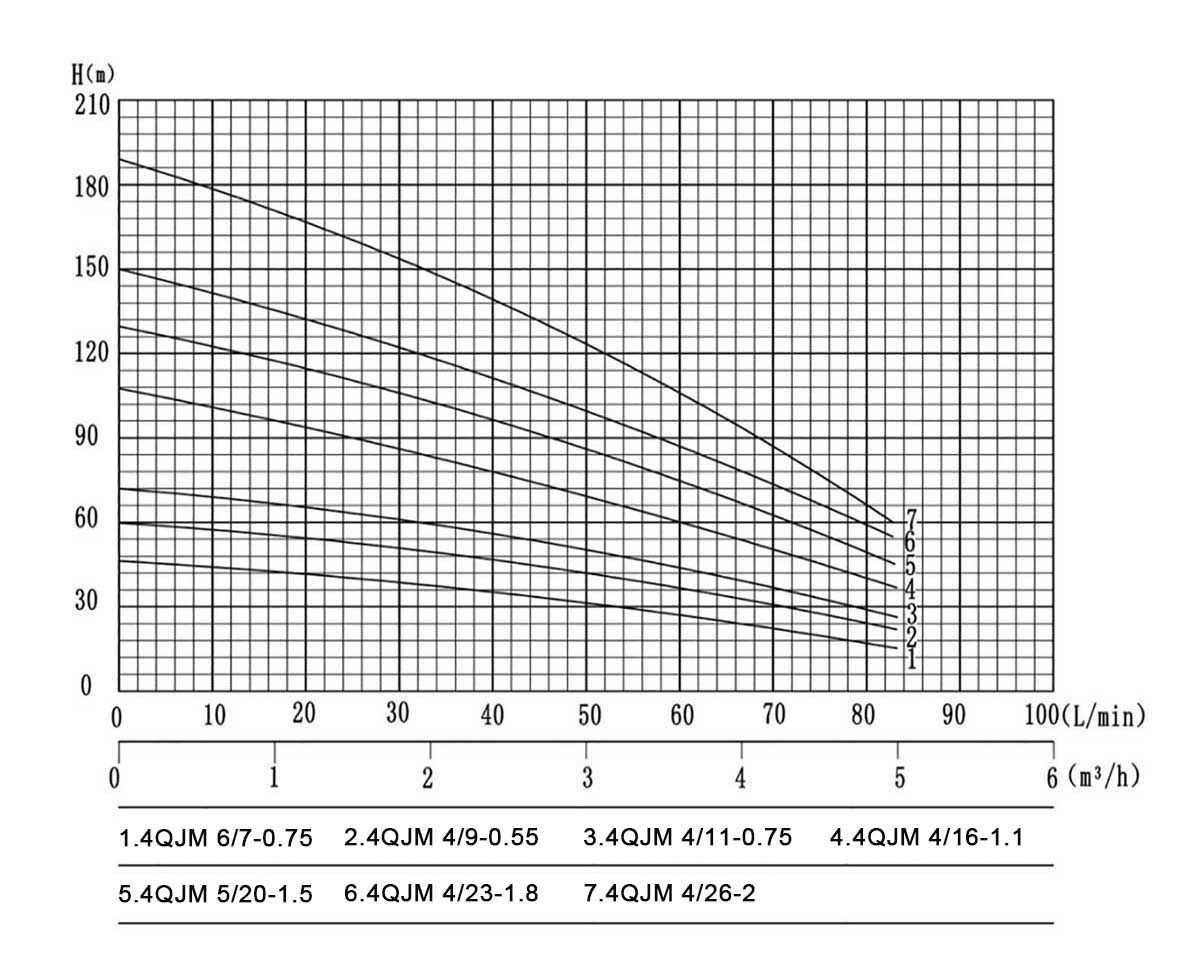

| Người mẫu |
Quyền lực |
Tối đa. Napal (m) | TỐI ĐA. Dòng chảy (l/phút) | Ra (Inch) |
Q | L/phút | 0 | 17 | 34 | 50 | 66 | 83 | 100 | Cỡ nòng |
| m³/h | 0 | 1 | 2 | 3 | 4 | 5 | 6 | inch | ||||||
| 4QJm4/7-0,37 | 0.37 | 46 | 6.5 | 1,5" | H(m) | 46 | 39 | 35 | 31 | 24 | 16 | 5 | 1,5" | |
| 4QJm4/9-0,55 | 0.55 | 59 | 6.3 | 1,5" | 59 | 50 | 45 | 40 | 31 | 21 | 6 | 1,5" | ||
| 4QJm4/11-0,75 | 0.75 | 72 | 6.5 | 1,5" | 72 | 62 | 55 | 48 | 37 | 25 | 8 | 1,5" | ||
| 4QJm4/16-1.1 | 1.1 | 104 | 6.5 | 1,5" | 104 | 90 | 80 | 70 | 54 | 37 | 12 | 1,5" | ||
| 4QJm4/20-1.5 | 1.5 | 130 | 6.7 | 1,5" | 130 | 112 | 100 | 88 | 68 | 46 | 15 | 1,5" | ||
| 4QJm4/23-1.8 | 1.8 | 150 | 6.4 | 1,5" | 150 | 129 | 115 | 101 | 78 | 53 | 17 | 1,5" | ||
| 4QJm4/26-2.2 | 2.2 | 189 | 6.5 | 1,5" | 189 | 164 | 144 | 122 | 87 | 60 | 20 | 1,5" | ||

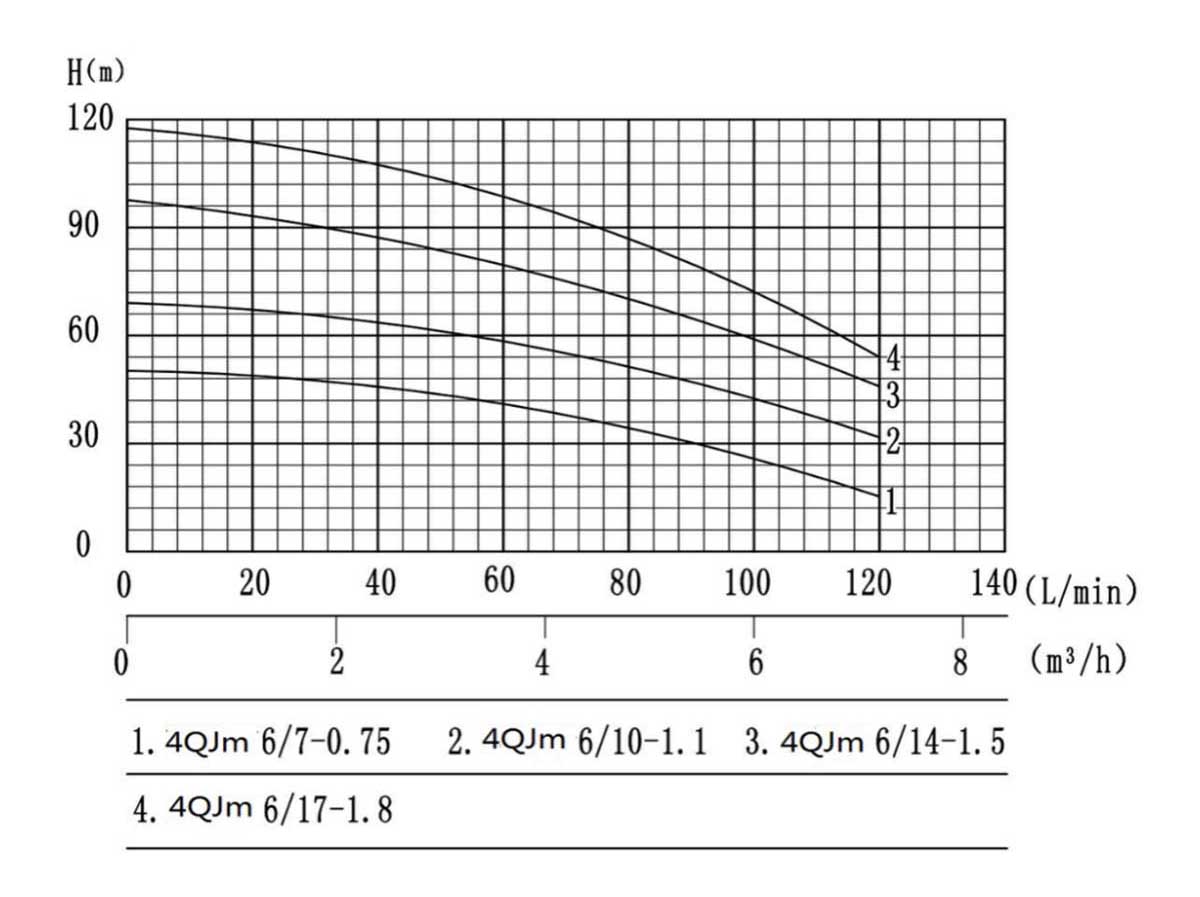

| Người mẫu |
Quyền lực |
Tối đa. Napal (m) | TỐI ĐA. Dòng chảy (l/phút) | Ra (Inch) |
Q | L/phút | 0 | 20 | 40 | 60 | 80 | 100 | 120 | 140 | Cỡ nòng |
| m³/h | 0 | 1.2 | 2.4 | 3.6 | 4.8 | 6 | 7.2 | 8.4 | inch | ||||||
| 4QJM6/7-0,75 | 0.75 | 48 | 9 | 1,5" | H(m) | 48 | 47 | 44 | 41 | 38 | 29 | 22 | 14 | 1,5" | |
| 4QJM6/10-1.1 | 1.1 | 69 | 9.1 | 1,5" | 69 | 67 | 63 | 58 | 54 | 42 | 32 | 20 | 1,5" | ||
| 4QJM6/14-1.5 | 1.5 | 97 | 8.8 | 1,5" | 97 | 94 | 88 | 81 | 76 | 59 | 45 | 28 | 1,5" | ||
| 4QJM6/17-1.8 | 1.8 | 117 | 9 | 1,5" | 117 | 114 | 107 | 99 | 92 | 71 | 54 | 34 | 1,5" | ||

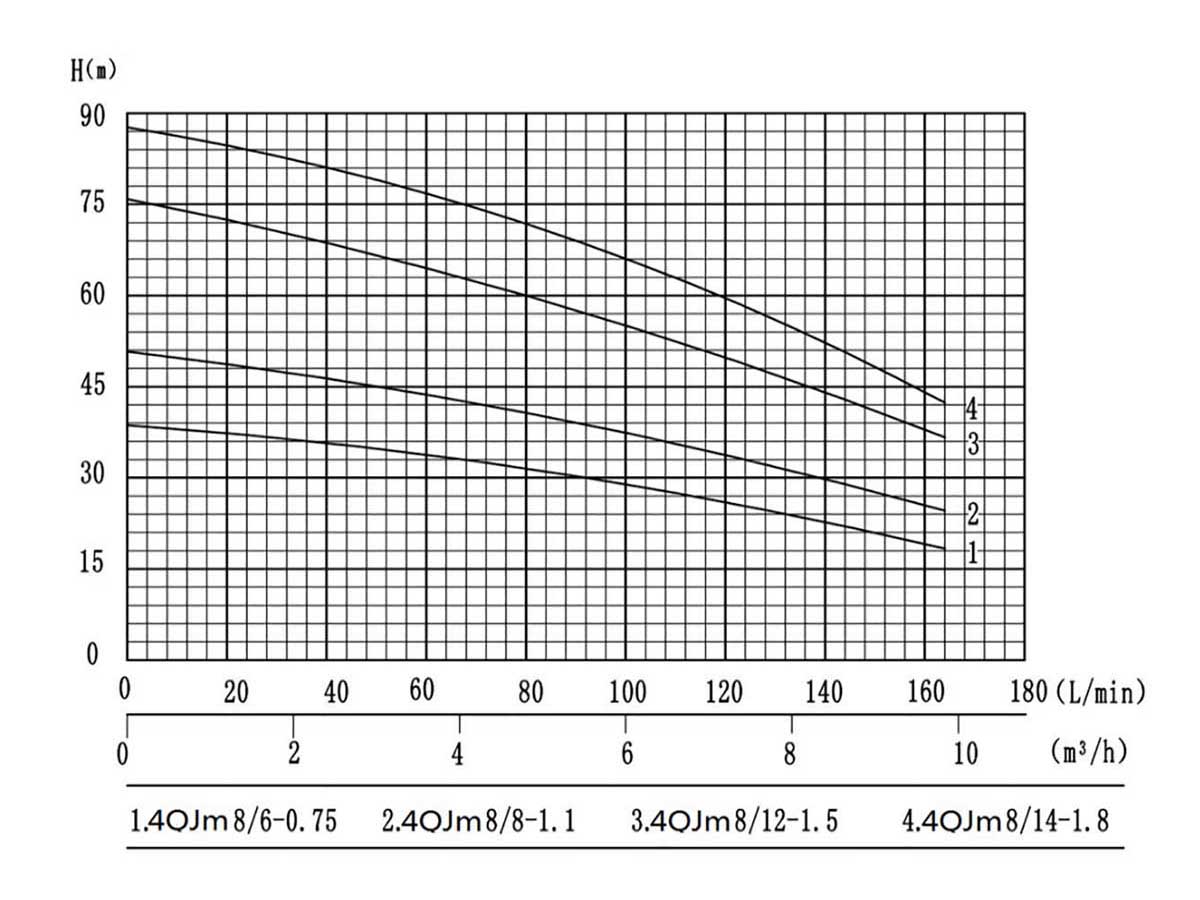

| Người mẫu |
Quyền lực | Tối đa. Napal (m) | TỐI ĐA. Dòng chảy (l/phút) | Ra (Inch) |
Q | L/phút | 0 | 20 | 40 | 60 | 80 | 100 | 120 | 140 | 160 | Cỡ nòng |
| m³/h | 0 | 1.2 | 2.4 | 3.6 | 4.8 | 6 | 7.2 | 8.4 | 9.6 | inch | ||||||
| 4QJm8/6-0,75 | 0.75 | 38 | 12.5 | 2" | H(m) | 38 | 36 | 33 | 31 | 30 | 28 | 25 | 19 | 12 | 2" | |
| 4QJm8/8-1.1 | 1.1 | 50 | 12.5 | 2" | 50 | 48 | 44 | 42 | 40 | 38 | 33 | 25 | 16 | 2" | ||
| 4QJm8/12-1.5 | 1.5 | 76 | 12.5 | 2" | 76 | 72 | 66 | 62 | 60 | 56 | 49 | 37 | 24 | 2" | ||
| 4QJm8/14-1.8 | 1.8 | 88 | 12.5 | 2" | 88 | 84 | 77 | 73 | 70 | 66 | 57 | 43 | 28 | 2" | ||

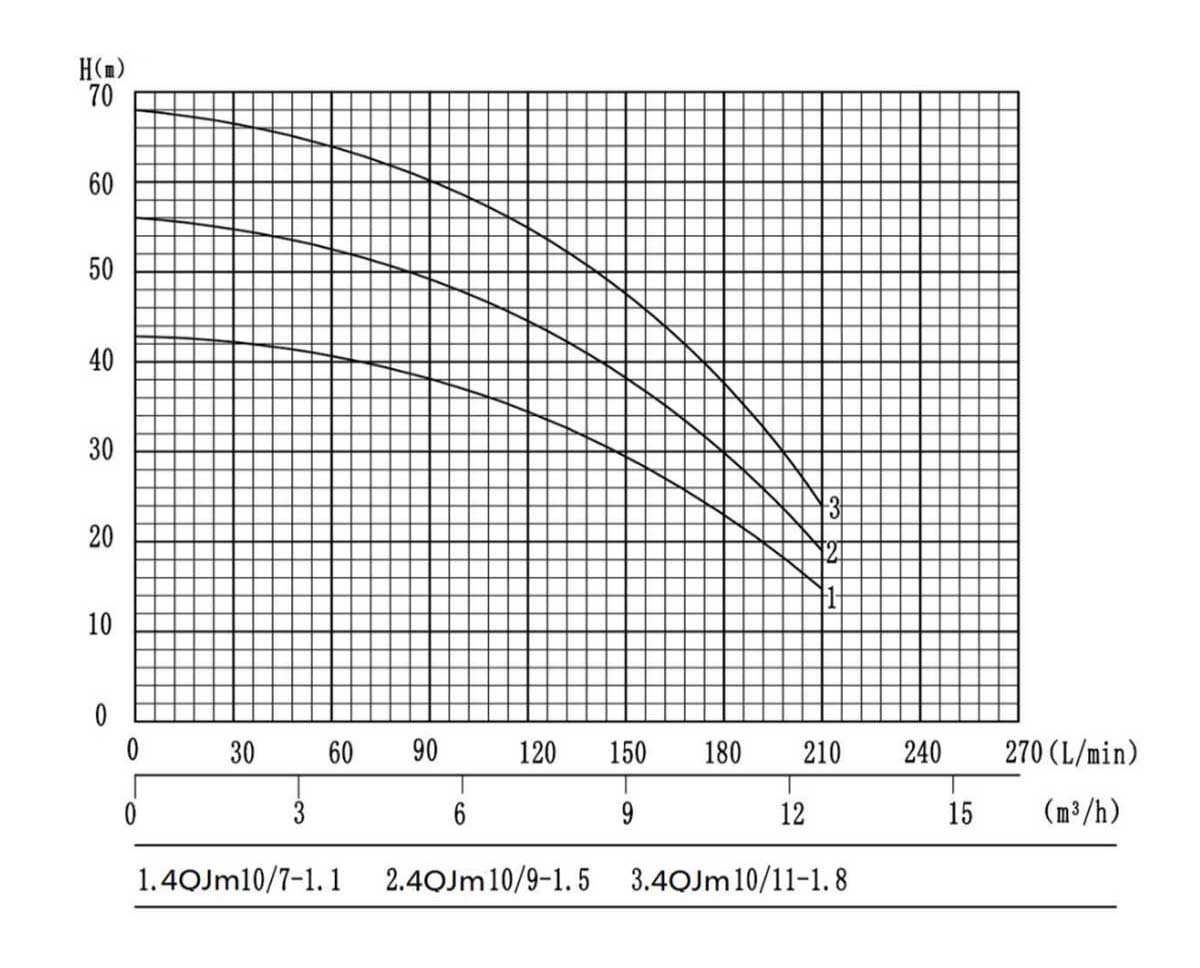

| Người mẫu |
Quyền lực |
Tối đa. Napal (m) | TỐI ĐA. Dòng chảy (l/phút) | Ra (Inch) |
Q | L/phút | 0 | 30 | 60 | 90 | 120 | 150 | 180 | 210 | 240 | Cỡ nòng |
| m³/h | 0 | 1.8 | 3.6 | 5.4 | 7.2 | 9 | 10.8 | 12.6 | 14.4 | inch | ||||||
| 4QJM10/7-1.1 | 1.1 | 43 | 15.3 | 2" | H(m) | 43 | 43 | 40 | 38 | 35 | 32 | 25 | 15 | 4 | 2" | |
| 4QJM10/9-1.5 | 1.5 | 56 | 15.3 | 2" | 56 | 55 | 51 | 48 | 45 | 41 | 32 | 19 | 5 | 2" | ||
| 4QJM10/11-1.8 | 1.8 | 68 | 15.3 | 2" | 68 | 67 | 63 | 59 | 55 | 50 | 39 | 24 | 7 | 2" | ||

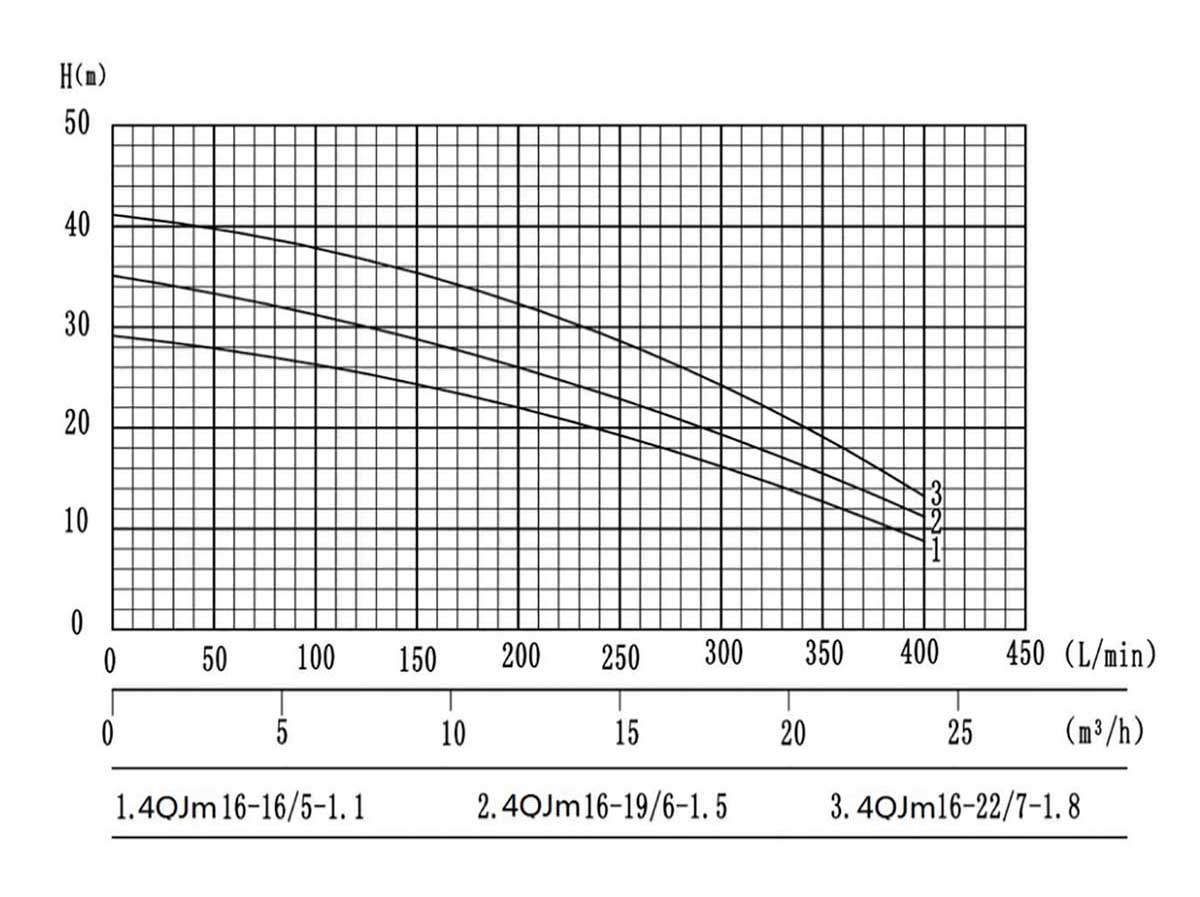

| Người mẫu |
Quyền lực |
Tối đa. Napal (m) | TỐI ĐA. Dòng chảy (l/phút) | Ra (Inch) |
Q | L/phút | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | Cỡ nòng |
| m³/h | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | inch | ||||||
| 4QJm16-16/5-1.1 | 1.1 | 29 | 27 | 2" | H(m) | 29 | 28 | 27 | 26 | 22 | 19 | 16 | 11 | 9 | 2" | |
| 4QJm16-19/6-1.5 | 1.5 | 35 | 27 | 2" | 35 | 34 | 32 | 31 | 26 | 22 | 19 | 13 | 11 | 2" | ||
| 4QJm16-22/7-1.8 | 1.8 | 41 | 27 | 2" | 41 | 40 | 37 | 36 | 30 | 26 | 22 | 15 | 13 | 2" | ||
